جرثقیل گانتری 5 تنی



یک جرثقیل گانتری 5 تنی یک راه حل بلند کردن همه کاره است که برای برنامه های کاربردی در فضای باز یا داخل خانه طراحی شده است. این مجموعه از یک پلید تک پل تشکیل شده است که توسط دو پا پشتیبانی می شود که روی چرخ ها یا ریل ها اجرا می شوند و امکان حرکت در طول یک مسیر از پیش تعریف شده را فراهم می کنند.

ویژگی های کلیدی A 5- ton جرثقیل گانری جیر جیر:
ظرفیت بلند کردن:

طراحی شده برای رسیدگی به بارهای حداکثر 5 تن (5 ، {2}} kg).

مناسب برای کارگاه ها ، انبارها ، اماکن ساختمانی و حیاط حمل و نقل.

دهانه و ارتفاع:

دهانه (عرض): به طور معمول از 5 متر تا 20 متر+متغیر است ، بر اساس نیازها قابل تنظیم است.

ارتفاع بلند کردن: معمولاً 6 متر تا 12 متر ، اما قابل تنظیم است.

طراحی ساختاری:

جبهه تک (پرتو اصلی): ساخته شده از فولاد جوش داده شده (نوع جعبه یا پرتو I).

End Carries: مجهز به چرخ ها برای مسافرت صاف (دستی یا موتوری).

پاها: ارتفاع ثابت یا قابل تنظیم ، با گزینه هایی برای حرکت آزاد یا حرکت راه آهن.

مکانیسم بالابر:

بالابر برقی: مشترک برای ظرفیت {0} ton ton (به عنوان مثال ، سیم طناب سیم یا بالابر زنجیره ای).

گزینه دستی: برای استفاده سبک تر (بلوک زنجیره ای) در دسترس است.

حرکت و کنترل:

سفر: می تواند فشار دستی ، موتور الکتریکی محور یا رادیو کنترل از راه دور باشد.

باند فرودگاه: می تواند روی ریل های زمینی یا بدون ریل (آزاد) کار کند.

برنامه ها:

بارگذاری\/تخلیه کامیون ها ، ظروف و مواد سنگین.

خطوط مونتاژ ، ساخت فولاد و پروژه های ساختمانی.

کار تعمیر و نگهداری و تعمیر در امکانات صنعتی.





حداکثر ارتفاع بلند کردن: 35 متر

گارانتی: 1 سال

وزن (کیلوگرم): 4000 کیلوگرم

لحظه بلند کردن امتیاز: 20000 کیلوگرم

حداکثر بار بلند کردن: 20ton

دهانه: 35 متر

وظیفه کار: M {0}} M6

سرعت بلند کردن: 5\/{1}}. 83 متر در دقیقه

منبع تغذیه ؛ 110V\/220V\/230V\/380V\/440V

دمای کار: 40 ~ 40

1. پرتوی ماین

یک جرثقیل گانری 5 تنی یک راه حل بلند کردن همه کاره است که معمولاً در کارگاه ها ، انبارها ، اماکن ساختمانی و مناطق ذخیره سازی در فضای باز استفاده می شود. پرتو اصلی یک مؤلفه مهم است ، زیرا در حالی که بار را تحمل می کند ، از بالابر و واگن برقی پشتیبانی می کند. در زیر جزئیات کلیدی در مورد پرتو اصلی چنین جرثقیل آورده شده است:

مشخصات پرتو اصلی برای یک جرثقیل گانری جنجالی تک رنگ {{0}
نوع:

طراحی تک رنگ (یک پرتوی اصلی با چرخ دستی و بالابر که در زیر آن اجرا می شود).

به طور معمول از استحکام جعبه فولادی جوش داده شده یا پرتو I نورد شده برای استحکام و استحکام ساخته شده است.

دهانه (L):

قابل تنظیم بر اساس کاربرد (دهانه های مشترک از 5 متر تا 20 متر).

دهانه های طولانی تر ممکن است نیاز به تقویت یا طراحی دوتایی برای بارهای سنگین تر داشته باشد.

مواد:

فولاد Q235B یا Q345B (فولاد ساختاری استاندارد با استحکام و قابلیت جوشکاری خوب).

ممکن است شامل سفت کننده ها برای جلوگیری از کمبود بار در زیر بار باشد.

ابعاد:

ارتفاع (ساعت): 400-800 میلی متر (بستگی به دهانه و بار دارد).

عرض (ب): 300-600 میلی متر.

ضخامت: 6-12 میلی متر (بر اساس الزامات طراحی متفاوت است).

ظرفیت بار:

دارای 5 تن (5000 کیلوگرم) با ضریب ایمنی (معمولاً محدودیت بار کاری 1.5x -2x).

شامل محدودیت های انحراف (به طور معمول کمتر از یا مساوی با L\/700 تحت بار کامل).

سازگاری چرخ دستی و بالابر:

از یک بالابر برقی (ظرفیت {0}} ton) که روی راه آهن نصب شده روی فلنج پایین نصب می شود ، پشتیبانی می کند.

انواع بالابر مشترک: بالابر طناب سیم (به عنوان مثال ، CD1\/MD1) یا بالابر زنجیره ای.

اتصالات پایان:

از طریق اتصالات پیچ خورده یا جوش داده شده به پاها (ثابت یا قابل تنظیم) متصل می شود.

ممکن است در انتهای صفحات بافر داشته باشد تا از آسیب در اثر برخورد جلوگیری شود.

تصفیه سطح:

Sandblasted & Painted (پوشش ضد Rust ، معمولاً قرمز\/آبی\/خاکستری).

گالوانیزه اختیاری برای محیط های در فضای باز\/خورنده.

استانداردها و گواهینامه ها:

در استانداردهای ISO ، FEM ، DIN یا GB طراحی شده است.

بسته به منطقه ممکن است به صدور گواهینامه CE (EU) یا ASME (ایالات متحده) نیاز داشته باشد.



سیستم بلند کردن

یک سیستم بلند کردن جرثقیل گانتری 5 تنی گانری از چندین مؤلفه کلیدی تشکیل شده است که با هم کار می کنند تا با خیال راحت بارهای خود را بلند ، حرکت و موقعیت کنند. در زیر یک تفکیک دقیق از سیستم آورده شده است:

1. اجزای اصلی سیستم بلند کردن
A. واحد بالابر
بالابر برقی (ظرفیت {0}} ton) - به طور معمول یک طناب سیم یا بالابر زنجیره ای.

موتور: قدرت بالابر را فراهم می کند (معمولاً {0}} فاز AC یا DC).

گیربکس: سرعت موتور را برای افزایش گشتاور برای بلند کردن کاهش می دهد.

طبل\/طناب\/زنجیره ای:

سیم طناب سیم: از یک طناب سیم فلزی در اطراف طبل استفاده می کند.

زنجیره بلند: از زنجیره بار استفاده می کند (به عنوان مثال ، {0}} درجه یا زنجیره آلیاژ درجه}}}).

بلوک هوک: مجهز به قلاب چرخان برای اتصال بارها.

ترمز: کنترل بار را تضمین می کند و از افت تصادفی جلوگیری می کند.

B. Girder (طراحی تک بخش)
پرتو اصلی: یک بخش جعبه یا پرتو I که از بالابر و واگن برقی پشتیبانی می کند.

کامیون های انتهایی (پاها): سازه های فولادی با چرخ برای حرکت در امتداد ریل یا زمین.

واگن برقی: بالابر را در امتداد زایمان (دستی یا موتوری) حرکت می دهد.

ج - سیستم کنترل الکتریکی
کنترل آویز\/از راه دور: به اپراتور اجازه می دهد تا بلند کردن ، کاهش و حرکت واگن برقی را کنترل کند.

سوئیچ های محدود: از بیش از حد هتل یا سفر بیش از حد جلوگیری می کند.

درایو فرکانس متغیر (VFD) (اختیاری): شتاب\/کاهش سرعت را تضمین می کند.

D. سیستم باند (در صورت نصب ریلی)
ریل ها: حرکت جرثقیل گانری را راهنمایی کنید.

چرخ ها و بافر: سفر صاف و جذب شوک را فراهم کنید.

2. اصل کار
بلند کردن: موتور بالابر طبل\/زنجیره ای را برای بلند کردن بار عمودی هدایت می کند.

حرکت افقی:

واگن برقی بالابر را در امتداد گلدان (سفر متقابل) حرکت می دهد.

کل حرکات گانری در طول باند (سفر طولانی) حرکت می کند.

پایین آمدن و موقعیت یابی: بار با استفاده از ترمز و کنترل با دقت کاهش می یابد.









پرتو



پرتوی انتهایی یک مؤلفه مهم یک جرثقیل گانری تک رنگ {{0} ton است که پشتیبانی ساختاری را فراهم می کند و حرکت صاف را در امتداد ریل های باند تسهیل می کند. در زیر جزئیات کلیدی در مورد پرتوی انتهایی در چنین جرثقیل آورده شده است:

1. عملکرد پرتوی انتها
از اصلی اصلی پشتیبانی می کند و بار جرثقیل را توزیع می کند.

چرخ های چرخ (چرخ دستی) و مکانیسم رانندگی برای حرکت طولی.

ثبات و تراز را در حین کار جرثقیل تضمین می کند.

2. ویژگی های کلیدی
مواد: به طور معمول از فولاد با کیفیت بالا (Q235B یا Q345B) برای دوام ساخته شده است.

پیکربندی چرخ:

طراحی دو چرخ (مشترک برای ظرفیت {1}} ton) برای توزیع بهتر بار.

بسته به سیستم درایو ، چرخ ها ممکن است رانده شوند (موتوری) یا بیکار (غیر محور).

سیستم درایو:

درایو یک طرفه (یک موتور برای راندمان هزینه) یا درایو دو طرفه (هماهنگ سازی بهتر برای دهانه های بزرگتر).

شامل گیربکس ، ترمز و موتور (معمولاً {0}}} فاز AC یا کنترل فرکانس).

Buffers & Bumpers: نصب شده در هر دو انتها برای جذب شوک در محدوده سفر.

کالسکه پایان: مونتاژ کامل شامل چرخ ها ، یاتاقان ها ، موتور درایو و قاب است.

3. ملاحظات طراحی
Span & Runway: پرتوی انتهایی باید با سنج ریلی (فاصله بین ریل ها) و شرایط باند مطابقت داشته باشد.

ظرفیت بار: طراحی شده برای رسیدگی به ظرفیت بالابر {{0} ton + وزن خود + بارهای پویا.

محافظت از خوردگی: اغلب با رنگ ضد خوردگی پوشانده شده یا برای استفاده در فضای باز گالوانیزه می شود.

مکانیسم سفر: بسته به کاربرد ، می تواند موتوری (برقی) یا دستی (فشار\/کشش) باشد.











مکانیسم سفر جرثقیل

یک جرثقیل گانری 5 تنی یک راه حل بلند کردن همه کاره است که معمولاً در کارگاه ها ، انبارها و برنامه های کاربردی در فضای باز استفاده می شود. مکانیسم مسافرتی بخش مهمی از جرثقیل است و این امکان را برای حرکت در امتداد باند فرودگاه یا ریل های زمینی فراهم می کند. در زیر تفصیل مفصلی از مؤلفه ها و عملکرد آن آورده شده است:

1. مؤلفه های مکانیسم سفر
مکانیسم مسافرتی یک جرثقیل حیاط گانی به طور معمول شامل موارد زیر است:

الف) موتورهای رانندگی
موتورهای الکتریکی (معمولاً AC\/DC یا موتورهای القایی سه فاز) حرکت می کنند.

موتورها بر اساس سرعت ، چرخه وظیفه و ظرفیت بار انتخاب می شوند.

ب) مجامع چرخ و چرخ
چرخ ها: ساخته شده از فولاد جعلی یا آهن انعطاف پذیر ، گاهی اوقات با آج های سخت شده برای دوام.

کامیون های پایان (باتلاق): چرخ ها ، یاتاقان ها و واحدهای درایو را در خود جای دهید.

چرخ های دو فلش از جلوگیری از تخریب جلوگیری می کنند.

ج) کاهش دهنده (گیربکس)
سرعت موتور را برای دستیابی به سرعت بهینه سفر (به طور معمول 10-30 متر در دقیقه) کاهش می دهد.

کاهش دهنده دنده های مارپیچ یا Bevel از عملکرد صاف اطمینان حاصل می کند.

د) سیستم ترمز
ترمزهای الکترومغناطیسی یا ترمزهای دیسک هیدرولیک از توقف ایمن اطمینان می دهند.

ترمزهای ایمن در صورت از دست دادن برق به طور خودکار درگیر می شوند.

ه) سیستم راه آهن و پیگیری
ریل های باند: معمولاً P {0}} ، qu70 یا qu80 (بسته به بار و دهانه).

ریل های زمینی: برای کاربردهای فضای باز (ریل های کف صاف یا شیار) استفاده می شود.

ج) سیستم کنترل
درایو فرکانس متغیر (VFD) برای شتاب\/کاهش سرعت.

سوئیچ های محدود از سفر بیش از حد جلوگیری می کنند.

2. انواع مکانیسم های مسافرتی
الف) سفر موتوری (خودران)
سیستم درایو برقی با موتورهای هر دو طرف (هماهنگ).

مناسب برای حرکات مکرر و دقیق.

ب) سفر دستی (فشار\/کشش)
برای جرثقیل های سبک (به طور معمول زیر 5 تن) استفاده می شود.

با دست یا با زنجیره ای عمل می شود.

ج) درایو قفسه و پین
مورد استفاده برای برنامه های سنگین یا با دقت بالا.





مکانیسم سفر چرخ دستی

مکانیسم مسافرتی واگن برقی یک مؤلفه مهم یک جرثقیل گانتری تک قطره ای {{0} ton است که مسئول حرکت بالابر و واگن برقی در امتداد پلنگ پل برای موقعیت دقیق بارهای است. در زیر تفصیل مفصلی از جنبه های اصلی آن آورده شده است:

1. مؤلفه های مکانیسم سفر چرخ دستی
موتور الکتریکی - به طور معمول یک موتور AC یا DC (به عنوان مثال ، بسته به سرعت و بار ، 1.5 کیلو وات تا 3 کیلو وات).

گیربکس کاهش-چرخش موتور با سرعت بالا را به حرکت آهسته تر و با مساحت بالا تبدیل می کند.

چرخ ها و محورها - معمولاً 4 چرخ (2 محور ، 2 بیکار) با آج های فولادی سخت شده یا پلی اورتان.

سیستم ترمز - ترمزهای الکترومغناطیسی یا مکانیکی برای توقف کنترل شده.

اتصال - موتور را به گیربکس (نوع انعطاف پذیر یا سفت و سخت) متصل می کند.

سیستم راه آهن و راهنمای - واگن برقی روی ریل های نصب شده بر روی فلنج بالایی Girder حرکت می کند.

سوئیچ های محدود-جلوگیری از سفر بیش از حد در انتهای زایمان.

2. پیکربندی درایو
یک درایو - یک موتور یک طرف قدرت دارد (در جرثقیل های سبک تر).

دو موتور - دو موتور هماهنگ (بهتر برای بارهای سنگین تر یا دهانه های طولانی).

درایو زنجیره ای یا شافت - در صورت استفاده از یک موتور ، حرکت چرخ هماهنگ را تضمین می کند.

3. سرعت و عملکرد
سرعت سفر: به طور معمول {{0} m\/دقیقه (قابل تنظیم از طریق درایوهای فرکانس متغیر).

ظرفیت بار: برای بارهای {0}} ton ton به علاوه وزن واگن برقی طراحی شده است.

چرخه وظیفه: متوسط ​​(M4\/M5) برای عملکرد متناوب.

4. ویژگی های نگهداری و ایمنی
روغن کاری - چربی منظم چرخ دنده ها ، یاتاقان ها و چرخ ها.

تراز چرخ - از سایش ناهموار و عملکرد صاف جلوگیری می کند.

نگهبانان ضد سوزش-چرخ ها را در مسیر نگه می دارند.

محافظت از اضافه بار - از فرسودگی موتور در زیر بارهای بیش از حد جلوگیری می کند.

5. موضوعات مشترک و عیب یابی
مسافرت ناهموار → تراز چرخ یا صافی ریلی را بررسی کنید.

سر و صدای بیش از حد → روغن کاری گیربکس یا سایش تحمل را بازرسی کنید.

لغزش ترمز → لنت های ترمز را تنظیم یا جایگزین کنید.

گرمای بیش از حد موتور → ولتاژ ، بار یا انطباق چرخه وظیفه را تأیید کنید.

6. برنامه ها
کارگاه ها ، انبارها ، اماکن ساختمانی - برای کار با مواد در فضاهای محدود.

استفاده در فضای باز-که اغلب با موتورها و روکش های مقاوم در برابر آب و هوا مجهز است.

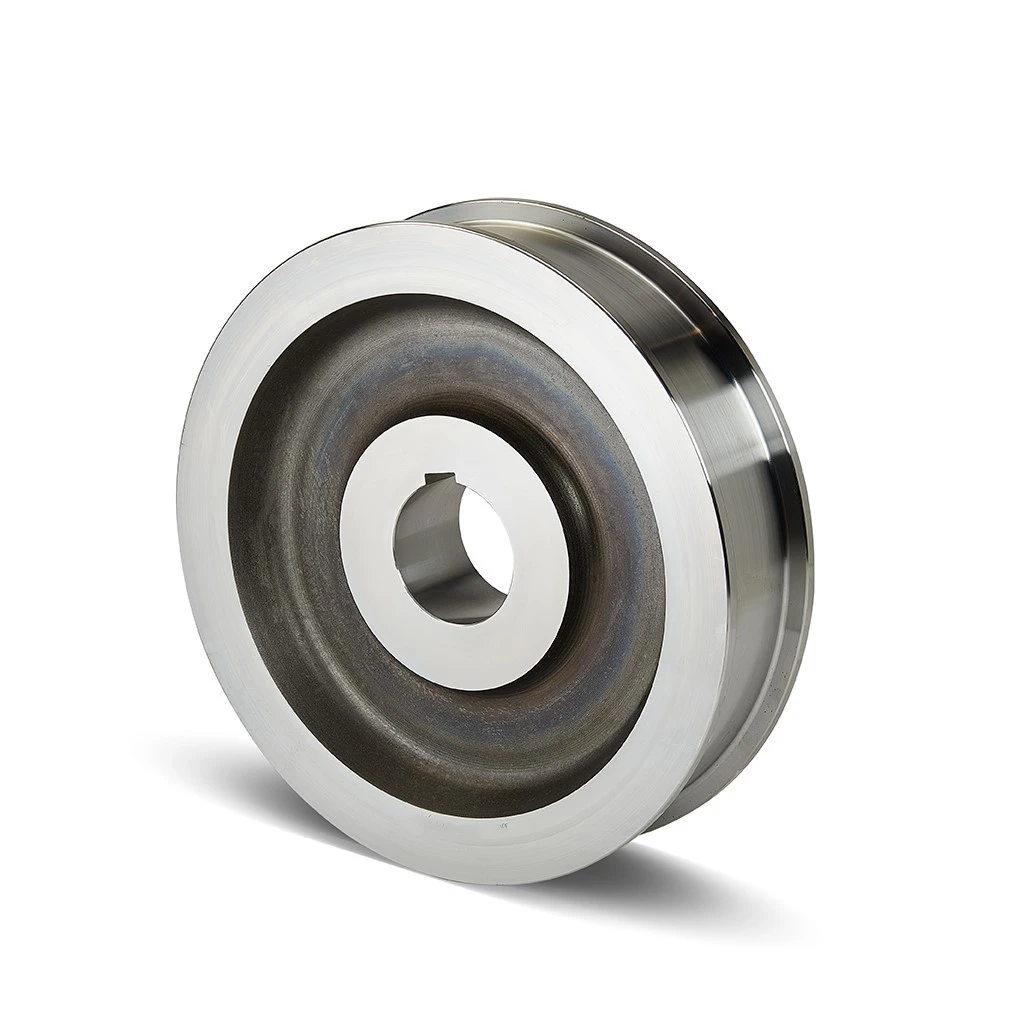

چرخ

یک جرثقیل گانری با 5 تنی تک رنگ به طور معمول از کامیون های انتهایی دو چرخ (دو چرخ در هر طرف) برای پایداری و عملکرد صاف استفاده می کند. مشخصات دقیق چرخ به عواملی مانند دهانه ، نوع راه آهن ، چرخه وظیفه و محیط عملیاتی بستگی دارد. در اینجا یک تجزیه کلی از جنبه های کلیدی وجود دارد:

1. مشخصات چرخ:
مواد: فولاد جعلی (برای دوام مشترک) یا چدن (برای کار سبک تر).

قطر چرخ: به طور معمول 200-400 میلی متر (بر اساس توزیع بار و اندازه ریلی متفاوت است).

عرض چرخ: با عرض سر ریلی (به عنوان مثال ، 50-100 میلی متر برای ریل های استاندارد مانند A45 یا A55) مطابقت دارد.

نوع بلبرینگ: یاتاقان های غلتکی یا یاتاقان های غلتکی کروی برای بارهای سنگین.

ترتیب چرخ:
طراحی تک رنگ: معمولاً 4 چرخ در کل (2 در هر طرف ، که بر روی واگن های انتهایی نصب شده است).

بار در هر چرخ: 2.5 تن در چرخ (با فرض توزیع بار حتی بارهای پویا ممکن است به ظرفیت بالاتری نیاز داشته باشد).

3. الزامات ریلی:
نوع راه آهن: گزینه های متداول شامل P24 (Qu24) ، A45 یا A55 بسته به طول جرثقیل و وظیفه است.

نصب راه آهن: برای جلوگیری از پوشیدن چرخ و یا از بین بردن چرخ ، باید سطح و ایمن باشد.

4. ملاحظات:
چرخه وظیفه (طبقه بندی FEM\/ISO):

وظیفه سبک (FEM 1BM -2M): چرخ های استاندارد کافی هستند.

وظیفه سنگین (FEM 3M-4M): به چرخ های سخت شده یا مواد درجه بالاتر نیاز دارید.

محیط:

استفاده در فضای باز: چرخ های مقاوم در برابر آب و هوا (به عنوان مثال ، پوشش های مقاوم در برابر خوردگی).

درجه حرارت بالا: چرخ های تحت درمان با گرما ممکن است مورد نیاز باشد.

5. نکات مربوط به نگهداری:
به طور مرتب از سایش چرخ\/لکه های مسطح و یاتاقان های روغن کاری کنید.

برای جلوگیری از فشار ناهموار چرخ ، تراز ریلی را بازرسی کنید.

Replace wheels if cracks, excessive wear (>قطر 10 ٪) یا تغییر شکل رخ می دهد.

6. مثال تولید کنندگان:
چرخ ها: Konecranes ، Demag ، Abus یا تأمین کنندگان مؤلفه جرثقیل محلی.

ریل: KRUPP ، MHE-DEMAG یا ارائه دهندگان استاندارد راه آهن فولادی.





قلاب

یک جرثقیل گانتری 5 تنی یک راه حل بلند کردن همه کاره است که معمولاً در کارگاه ها ، انبارها ، اماکن ساختمانی و حیاط های در فضای باز استفاده می شود. قلاب جرثقیل یک مؤلفه مهم است که مسئول بلند کردن و ایمن سازی بارها است. در زیر جزئیات کلیدی در مورد جرثقیل و قلاب آن آورده شده است:

1. مشخصات جرثقیل:
ظرفیت: 5 تن متریک

نوع: تک گلدان (یک پرتو اصلی)

دهانه: به طور معمول 5-20 متر (قابل تنظیم)

ارتفاع بلند کردن: 6-18 متر (قابل تنظیم)

عملیات: برقی یا دستی (بالابر زنجیره ای)

سیستم مسافرتی: چرخ های برقی موتور (راه آهن یا مجهز به زمین)

کنترل: کنترل آویز (سیمی یا بی سیم) یا کابین

2. ویژگی های قلاب جرثقیل:
نوع: قلاب جعلی (استاندارد) یا قلاب چرخان (برای بارهای چرخان)

مواد: فولاد آلیاژ درجه بالا (برای دوام با حرارت گرم شده است)

ضریب ایمنی: مطابق با استانداردهای بین المللی (به عنوان مثال ، دین ، ​​FEM یا ASME)

قفل ایمنی: قفل ایمنی با بار بهار برای جلوگیری از لغزش بار

رتبه بندی بار: {0}} ظرفیت تن (برای تأیید مشخص شده است)

3. انواع قلاب مشترک برای یک جرثقیل گانری {{1} ton:
قلاب جعلی استاندارد: بلند کردن هدف عمومی.

قلاب Swivel: اجازه چرخش ، ایده آل برای موقعیت یابی دقیق بار را می دهد.

قلاب چشم: با قلاب یا زنجیر استفاده می شود.

قلاب Ramshorn (C-Hook): برای بارهای تخصصی مانند کویل یا بشکه.

4. ایمنی و نگهداری:
بازرسی: چک های منظم برای ترک ، تغییر شکل یا سایش.

روغن کاری: از حرکت صاف قلاب قلاب (در صورت وجود) اطمینان حاصل کنید.

حفاظت بیش از حد: از بیش از حد {0} ton ton خودداری کنید (برخی از جرثقیل ها دارای محدود کننده بار هستند).



موتور

یک جرثقیل گانتری 5 تنی تک رنگ به طور معمول از موتورهای برقی برای بالا بردن و طی کردن عملیات استفاده می کند. مشخصات موتور به طراحی جرثقیل ، چرخه وظیفه و منبع تغذیه بستگی دارد. در زیر جزئیات کلیدی در مورد موتورهای مورد استفاده در چنین جرثقیل ها آورده شده است:

1. موتور بالابر
قدرت: 7.5 کیلو وات تا 10 کیلو وات (بسته به کلاس سرعت و وظیفه)

نوع: موتور القایی سه فاز (قفس سنجاب یا روتور زخم) یا موتور درایو فرکانس متغیر (VFD) برای کنترل نرم تر.

سرعت: گزینه های سرعت دو سرعته یا متغیر (به عنوان مثال ، سرعت بالابر 20\/5 متر در دقیقه).

ترمز: ترمز الکترومغناطیسی برای نگه داشتن بار ایمن.

کلاس عایق: F یا H (برای دوام در چرخه های سنگین).

محافظت: IP55 یا بالاتر (گرد و غبار و مقاوم در برابر آب).

2. موتور سفر چرخ دستی (سفر متقابل)
قدرت: ~ 0 5 کیلو وات تا 1.5 کیلو وات (برای حرکت بالابر در امتداد شیر).

نوع: موتور القایی سه فاز با ترمز.

سرعت: 20 متر در دقیقه (قابل تنظیم با VFD).

3. موتور مسافرتی Gantry (سفر طولانی)
قدرت: ~ 0. 8 کیلو وات تا 2.2 کیلو وات در هر چرخ (بسته به شرایط دهانه و ریلی).

نوع: دو یا چهار موتور (برای حرکت هماهنگ).

سرعت: ~ 20-30 m\/min (متغیر در صورت استفاده از VFD).

مارک های متداول موتور مورد استفاده در جرثقیل های گانی
زیمنس

ابهام

weg (برزیل)

ارباب

تکامل و تلاش برای اصلاح

مارک های چینی (ژجیانگ ، هنان ، و غیره)

منبع تغذیه
استاندارد: 380V\/415V ، 50Hz ({3 {3}} فاز AC)

جایگزین: 220V\/480V ، 60Hz (وابسته به منطقه)

طبقه وظیفه
استانداردهای FEM\/ISO: به طور معمول M4 (وظیفه متوسط) یا M5 (وظیفه سنگین)

چرخه های بلند کردن: ~ 120-240 چرخه\/ساعت

.



سیستم هشدار صدا و نور& سوئیچ محدود

یک جرثقیل گانتری 5 تنی تک رنگ به طور معمول شامل ویژگی های ایمنی اساسی مانند سیستم زنگ صدا و روشن و سوئیچ های محدود برای اطمینان از عملکرد ایمن است. در زیر مروری بر این مؤلفه ها آورده شده است:

1. سیستم هشدار صدا و نور
هدف: هنگامی که جرثقیل در حال کار است یا به یک وضعیت خطرناک نزدیک می شود ، پرسنل را هشدار می دهد.

ویژگی ها:

هشدار شنیدنی (وزوز\/شاخ): با شروع ، متوقف شدن ، متوقف شدن یا مواجهه با اضطراری ، صدای بلند صدای بلند می شود.

هشدار بصری (نور\/چراغ استروب): چراغ چشمک زن یا چراغ چرخشی برای دید در محیط های پر سر و صدا.

محرک های فعال سازی:

قدرت خودآزمایی.

هشدار اضافه بار (اگر مجهز به محدود کننده بار باشد).

نزدیک شدن به محدودیت های پایان سفر.

فعال سازی توقف اضطراری.

2. سوئیچ ها را محدود کنید
هدف: از جرثقیل و بالابر بیش از حد مسافرت ایمن (توقف پایان) یا اضافه بار جلوگیری کنید.

انواع:

سوئیچ حد بالا\/پایین بالابر: هنگام رسیدن قلاب به حداکثر یا حداقل ارتفاع ایمن ، بالابر را متوقف می کند.

سوئیچ محدودیت سفر Gantry: از حرکت جرثقیل فراتر از ریل های باند جلوگیری می کند.

سوئیچ محدودیت سفر واگن برقی: حرکت چرخ دستی را در امتداد توری محدود می کند.

عملیات:

سوئیچ های محدودیت مکانیکی: از نظر جسمی توسط یک بادامک یا اهرم ایجاد می شود.

سوئیچ های مجاورت (مغناطیسی\/القایی): بدون تماس ، با دوام تر برای محیط های سخت.

دستگاه های ایمنی

یک جرثقیل گانتری 5 تنی تک رنگ برای اطمینان از عملکرد ایمن و جلوگیری از تصادفات ، به چندین دستگاه ایمنی مجهز شده است. در اینجا ویژگی های ایمنی کلیدی به طور معمول شامل می شود:

1. محدود کننده اضافه بار (محدود کننده بار)
از بلند کردن جرثقیل بیش از 5 تن (ظرفیت درجه بندی شده) جلوگیری می کند.

در صورت شناسایی اضافه بار ، برق را به طور خودکار قطع می کند.

2. سوئیچ ها را محدود کنید
سوئیچ محدودیت بالابر: هنگام رسیدن قلاب به حد ایمن فوقانی یا پایین ، بالابر را متوقف می کند.

سوئیچ محدودیت سفر واگن برقی: مانع از حرکت واگن برقی فراتر از انتهای جنجال می شود.

سوئیچ محدودیت سفر Gantry (در صورت موتوری): هنگام رسیدن به انتهای باند ، جرثقیل را متوقف می کند.

3. دکمه توقف اضطراری (E-STOP)
به اپراتور اجازه می دهد تا بلافاصله قدرت را در مواقع اضطراری قطع کند.

معمولاً بر روی کنترل آویز یا کنترل از راه دور نصب می شود.

4. دستگاه ضد برخورد (برای جرثقیل های متعدد)
در صورت کار دو جرثقیل در همان باند ، از برخورد جلوگیری می کند.

5. سیستم ترمز
ترمز بالابر: از کاهش ناخواسته بار جلوگیری می کند.

ترمزهای مسافرتی واگن برقی و گانری: توقف صاف را تضمین می کند.

6. قفل ایمنی روی قلاب
از لغزش یا بارگذاری قلاب جلوگیری می کند.

7. منبع تغذیه عایق (برای استفاده در فضای باز)
در برابر خطرات الکتریکی ، به ویژه در شرایط مرطوب ، محافظت می کند.

8. هشدار هشدار (وزوز\/شاخ)
قبل از شروع حرکت جرثقیل ، کارگران را هشدار می دهد.

9. دستگاه ضد باد (برای جرثقیل های در فضای باز)
گیره های ریلی\/لنگرهای ضد باد: از حرکت جرثقیل به دلیل وزش باد شدید جلوگیری کنید.

Anemometer (برای جرثقیل های بزرگ): سرعت باد را اندازه گیری می کند و در صورت عدم ایمن ، زنگ خطر را ایجاد می کند.

10. محافظت از ولتاژ و محافظت از توالی فاز
از آسیب های ناشی از نوسانات برق یا اتصالات فاز نادرست جلوگیری می کند.

11. حفاظت از عایق و زمینی
خطرات شوک الکتریکی را کاهش می دهد.

12. پوشش و نگهبانان محافظ
برای جلوگیری از تماس تصادفی ، قطعات متحرک (چرخ دنده ها ، زنجیرها) را پوشش می دهد.

13. نشانگر لحظه بار (اختیاری)
مانیتور وزن بار و ثبات جرثقیل (در جرثقیل های بزرگتر).

پایان
این دستگاه های ایمنی اطمینان حاصل می کنند که جرثقیل گانری تک قطره ای {0} ton با خیال راحت عمل می کند و از کارگران و تجهیزات محافظت می کند. بازرسی ها و نگهداری منظم برای عملکرد این دستگاه ها بسیار مهم است.





حالت کنترل

یک جرثقیل گانتری 5 تنی تک رنگ به طور معمول حالت های کنترل چندگانه ای را با توجه به نیازهای عملیاتی مختلف ارائه می دهد. روشهای کنترل مشترک عبارتند از:

1. کنترل آویز (آویز دکمه فشار)
عملیات: جرثقیل از طریق ایستگاه آویز دستی (سیمی یا بی سیم) با دکمه هایی برای بلند کردن ، حرکت واگن برقی و مسافرت های گانی کنترل می شود.

بهترین برای: از راه دور ، عملیات مکرر که در آن اپراتور نیاز به دید نزدیک دارد.

مزایا: ساده ، مقرون به صرفه و آسان برای کار کردن.

معایب: محدوده محدود ؛ اپراتور باید در نزدیکی جرثقیل باشد.

2. کنترل از راه دور رادیو (بی سیم)
عملیات: از یک کنترل از راه دور بی سیم (RF یا مادون قرمز) برای کار کردن جرثقیل از فاصله استفاده می کند.

بهترین برای: عملیات متوسط ​​تا طولانی که در آن به تحرک نیاز است.

مزایا: آزادی حرکت ، برای محیط های خطرناک ایمن تر است.

معایب: نیاز به نگهداری باتری و بررسی پایداری سیگنال دارد.

3. کنترل کابین (کابین اپراتور)
عملیات: جرثقیل از یک کابین محصور یا باز که بر روی ساختار جرثقیل نصب شده است ، اداره می شود.

بهترین برای: عملیات سنگین و طولانی مدت که نیاز به دقت دارند.

مزایا: دید و راحتی بهتر برای اپراتور.

معایب: هزینه بالاتر ، به فضای بیشتری نیاز دارد.

4. کنترل اتوماتیک\/نیمه اتوماتیک (اینورتر PLC و فرکانس)
عملکرد: از کنترل منطقی قابل برنامه ریزی (PLC) و درایوهای فرکانس متغیر (VFD) برای شتاب\/کاهش سرعت و حرکات خودکار استفاده می کند.

بهترین برای: کارهای تکراری ، بلند کردن با دقت بالا یا ادغام با سیستم های خودکار.

مزایا: خطاهای دستی را کاهش می دهد ، کارآیی را بهبود می بخشد.

معایب: هزینه اولیه بالاتر ، نیاز به نگهداری ماهر دارد.

5. کنترل دوگانه (آویز + از راه دور یا کابین)
عملیات: دو حالت کنترل (به عنوان مثال ، آویز + از راه دور) را برای انعطاف پذیری ترکیب می کند.

بهترین برای: برنامه های کاربردی که نیاز به کنترل محلی و از راه دور دارند.

مزایا: عملیات همه کاره.

معایب: سیم کشی و راه اندازی پیچیده تر.

ملاحظات کلیدی هنگام انتخاب حالت کنترل:
چیدمان فضای کاری (داخلی\/خارجی ، پوشش از راه دور).

ایمنی و راحتی اپراتور.

الزامات دقیق

محدودیت های بودجه.

برای یک جرثقیل گانری تک قطره ای {{0} ton ، کنترل آویز متداول است ، در حالی که کنترل از راه دور رادیو برای انعطاف پذیری محبوب است. کنترل کابین برای عملیات فشرده استفاده می شود و کنترل خودکار برای خطوط تولید صنعتی ایده آل است.



طرح







یک جرثقیل گانری 5 تنی یک راه حل بلند کردن همه کاره و مقرون به صرفه است که به طور گسترده در کارگاه ها ، انبارها ، سایت های ساختمانی و برنامه های کاربردی در فضای باز استفاده می شود. در اینجا مزایای اصلی آن وجود دارد:

1. مقرون به صرفه
هزینه اولیه پایین تر در مقایسه با جرثقیل های دوتایی به دلیل طراحی ساده تر و اجزای کمتری.

کاهش هزینه های نصب و نگهداری.

2. طراحی سبک و جمع و جور
ساختار تک رنگ ، جرثقیل را سبک تر می کند و به ساختار پشتیبانی کمتری نیاز دارد.

ایده آل برای امکانات با فضای محدود یا نیازهای ارتفاع بالابر پایین.

3. نصب و تحرک آسان
می توان به سرعت با حداقل کار پایه و اساس مونتاژ کرد.

برخی از مدل ها با چرخ یا آهنگ برای قابلیت حمل همراه هستند و امکان حرکت در مناطق مختلف کار را فراهم می آورد.

4. راندمان انرژی
در مقایسه با جرثقیل های دوتایی و کاهش مصرف برق ، به قدرت کمتری نیاز دارد.

5. برنامه های همه کاره
مناسب برای استفاده داخلی و خارجی (با گزینه های مقاوم در برابر آب و هوا).

معمولاً در ساخت ، تدارکات ، حیاط های فولادی و ساخت و ساز استفاده می شود.

6. نگهداری کم
اجزای کمتری به معنای سایش و پارگی کمتر است و هزینه های نگهداری طولانی مدت را کاهش می دهد.

سیستم های برقی بالابر (رایج در جرثقیل های تک رنگ) قابل اعتماد و خدمات آسان هستند.

7. گزینه های قابل تنظیم
دهانه قابل تنظیم ، ارتفاع بلند کردن و ویژگی های اختیاری مانند کنترل از راه دور رادیو یا عملکرد سرعت متغیر.

می تواند به صورت ثابت یا متحرک (مجهز به ریلی یا لاستیکی) طراحی شود.

8. عملکرد قابل اعتماد و ایمن
مجهز به محافظت بیش از حد ، سوئیچ های محدود و توابع توقف اضطراری برای ایمنی.

دست زدن به بار صاف و دقیق با بالابرهای برقی.

جرثقیل گانری 5 تنی یک راه حل بلند کننده اقتصادی ، انعطاف پذیر و کارآمد برای صنایع مختلف است. سادگی ، سهولت استفاده و هزینه های پایین آن ، آن را به عنوان یک انتخاب محبوب برای مشاغل نیاز به کنترل مواد قابل اعتماد و بدون سرمایه گذاری سنگین تبدیل می کند.





1. ساخت

استفاده از مواد: برای جابجایی و بلند کردن مواد سنگین ، قطعات و محصولات نهایی ، به ویژه در کارگاه های کارخانه ، خطوط تولید و خطوط مونتاژ استفاده می شود.

تعمیر و نگهداری تجهیزات: به نصب و تعمیر تجهیزات و ماشین آلات بزرگ کمک می کند و عملیات و تعویض تجهیزات را در ارتفاع بالا تسهیل می کند.

2. صنعت ساخت و ساز

سایت ساخت و ساز: در سایت های ساختمانی ، از آن برای بلند کردن مصالح ساختمانی ، سازه های فولادی ، قطعات بتونی پیش ساخته و غیره برای پشتیبانی از عملیات ارتفاع بالا و ساخت و سازهای بزرگ استفاده می شود.

از ساختمانهای مرتفع: در طول ساخت ساختمانهای مرتفع ، می توان از جرثقیل های برقی برقی برای جابجایی و نصب اجزای و تجهیزات سنگین استفاده کرد.

3. انبارداری و تدارکات

بارگذاری و تخلیه بار: در انبارها و مراکز لجستیک ، از جرثقیل های لانه برقی برقی برای بارگذاری و بارگیری و جابجایی مقادیر زیادی کالا برای بهبود انبارداری و راندمان توزیع استفاده می شود.

مدیریت موجودی: به بلند کردن و جابجایی موارد موجودی ، بهینه سازی استفاده از فضای انبار و طبقه بندی بار کمک می کند.

4. درگاه ها و پایانه ها

دست زدن به کانتینر: در بنادر و پایانه ها ، جرثقیل های لانه برقی برقی برای بلند کردن ظروف و کالاهای دیگر ، پشتیبانی از بارگیری و تخلیه و انتقال کالاها استفاده می شود.

تعمیر کشتی: برای بلند کردن و جابجایی قطعات و تجهیزات کشتی ، پشتیبانی از تعمیر و نگهداری کشتی استفاده می شود.

5. صنعت فولاد و متالورژی

دست زدن به مواد اولیه: برای حمل و بلند کردن مواد اولیه مانند سنگ معدن ، بار کوره و غیره مورد نیاز در فرآیند ذوب فولاد استفاده می شود.

دست زدن به محصول نهایی: به رسیدگی و حمل و نقل محصولات فولادی تمام شده و نیمه تمام پس از ذوب کمک می کند.

6. صنعت انرژی و برق

نصب تجهیزات: برای نصب و نگهداری تجهیزات تولید برق ، تجهیزات پستی و امکانات برق استفاده می شود.

عملیات نگهداری: از تعمیر و نگهداری تجهیزات بزرگ انرژی ، به ویژه در مکانهایی مانند نیروگاه ها و پستهای پشتیبانی می کند.

7. حمل و نقل

کارگاه کارگاه: در کارگاه صنعت حمل و نقل ، از جرثقیل های گانری برقی برای بلند کردن و جابجایی قطعات و وسایل نقلیه بزرگ استفاده می شود.

تعمیر و نگهداری: به تعمیر و نگهداری وسایل نقلیه ، به ویژه وسایل نقلیه حمل و نقل بزرگ مانند قطار ، کشتی و غیره کمک می کند.

8. معدن

هندلینگ سنگ معدن: برای حمل و بلند کردن سنگ معدن و سایر مواد معدن برای پشتیبانی از عملکرد کارآمد عملیات معدن استفاده می شود.

تعمیر و نگهداری تجهیزات: برای پشتیبانی از ادامه کار معادن به نصب و تعمیر تجهیزات معدن کمک می کند.





روش تولید یک جرثقیل گانری 5 تنی تک رنگ شامل چندین مرحله کلیدی ، از طراحی و تهیه مواد گرفته تا ساخت ، مونتاژ ، آزمایش و تحویل است. در زیر یک گام به گام دقیق از روند تولید وجود دارد:

1. طراحی و مهندسی
تجزیه و تحلیل نیاز مشتری: تعیین طول ، ارتفاع بلند کردن ، منبع تغذیه (برقی\/دستی) و محیط عملیاتی (داخلی\/خارجی).

طراحی ساختاری:

Girder Main (طراحی تک رنگ ، به طور معمول از نوع جعبه یا I-Beam).

واگن های پایان (پاهای با چرخ برای تحرک).

چرخ دستی بالابر (برقی یا بالابر دستی).

محاسبات بار و استرس: اطمینان حاصل کنید که جرثقیل با ظرفیت {{0} ton ton با فاکتورهای ایمنی (معمولاً بار کاری 1.5 برابر) ملاقات می کند.

نقشه ها و تصویب: نقشه های CAD قبل از تولید نهایی و تصویب می شوند.

2. تهیه مواد
Girder اصلی: صفحات فولادی (Q235B یا Q345B برای استحکام بالاتر).

واگن های انتهایی: ساخته شده از پروفایل\/کانال های فولادی.

چرخ ها و ریل ها: برای حرکت صاف (فولاد ریخته گری یا چرخ های جعلی).

اجزای برقی: موتور ، جعبه دنده ، ترمز ، سوئیچ های محدود ، کنترل پنل و آویز\/از راه دور بی سیم.

Hoist & Trolley: بالابر زنجیره برقی از پیش مونتاژ شده یا سیم طناب سیم.

3 فرآیند ساخت
A. ساخت اصلی شیرخوار
برش: صفحات فولادی با استفاده از CNC پلاسما\/برش سوخت اکسی به اندازه برش داده می شوند.

جوشکاری:

مونتاژ صفحات وب و فلنج در یک جعبه جعبه.

جوشکاری قوس غوطه وری (SAW) برای اتصالات با استحکام بالا.

صافی و ماشینکاری: از کامبر مناسب (انحراف به سمت بالا برای جبران بار) اطمینان حاصل کنید.

انفجار و نقاشی شات: درمان ضد Rust (پرایمر + کت بالا).

ب - ساخت کالسکه پایان
جوش قاب: پاها و تیرهای متقاطع جوش داده می شوند.

مونتاژ چرخ: چرخ ها بر روی محورها با یاتاقان نصب شده اند.

بافرها و نگهبانان: نصب ضربه گیر ایمنی و راهنماهای ریلی.

ج. مونتاژ چرخ دستی و بالابر
بالابر (به عنوان مثال ، {0}} ton} ton زنجیره برقی) روی یک قاب چرخ دستی نصب شده است.

چرخ ها برای مسافرت صاف در امتداد وسایل نقلیه تراز شده اند.

4. مونتاژ و ادغام
اتصال حمل و نقل Girder & End: پیچ و مهره اصلی را به واگن های انتهایی جوش دهید.

نصب ریلی: در صورت ثابت ، ریل ها روی زمین گذاشته می شوند. برای جرثقیل های سیار ، چرخ ها تراز می شوند.

سیم کشی الکتریکی: موتورها ، سوئیچ های محدود و سیستم های کنترل به هم وصل می شوند.

Hoist & Trolley Mounting: واگن برقی بر روی ریل های Girder نصب شده است.

5. آزمایش و کنترل کیفیت
آزمایش بار:

آزمایش بدون بار: حرکت صاف چرخ دستی و بالابر را بررسی کنید.

تست بار استاتیک: 125 ٪ SWL (6.25 تن) به مدت 10 دقیقه برای بررسی انحراف.

تست بار پویا: 110 ٪ SWL (5.5 تن) با بررسی های عملیاتی.

بررسی های ایمنی:

سوئیچ های محدود ، توقف اضطراری ، عملکرد ترمز.

مقاومت عایق و ایمنی الکتریکی.

بازرسی نهایی: رعایت استانداردهای ISO ، FEM یا OSHA.

6. نقاشی و محافظت از سطح
پوشش نهایی: رنگ مقاوم در برابر آب و هوا (برای استفاده در فضای باز).

مارک ها و برچسب ها: SWL ، شماره سریال ، هشدارهای ایمنی.

7. بسته بندی و حمل و نقل
جداسازی (در صورت لزوم): برای حمل و نقل آسان ، جرثقیل ممکن است به ماژول ها تقسیم شود.

بسته بندی: بسته بندی ضد آب برای حمل و نقل دریایی\/جاده.

مستندات: دفترچه راهنما ، گزارش های آزمون و گواهینامه ها (CE ، GOST و غیره).

8. نصب و راه اندازی (در محل)
مونتاژ مجدد: در صورت جداسازی حمل و نقل.

تراز: از تراز مناسب راه آهن و ردیابی چرخ اطمینان حاصل کنید.

آزمایش نهایی: بررسی های عملیاتی در سایت مشتری.





این شرکت یک بستر مدیریت تجهیزات هوشمند نصب کرده است و 310 مجموعه (مجموعه) روبات های کنترل و جوشکاری را نصب کرده است. پس از اتمام برنامه ، بیش از 500 مجموعه (مجموعه) وجود خواهد داشت و نرخ شبکه تجهیزات به 95 ٪ خواهد رسید. 32 خط جوش استفاده شده است ، 50 مورد برنامه ریزی شده است و میزان اتوماسیون کل خط تولید به آن رسیده است.

تگ های محبوب: جرثقیل گانتری 5 تنی جرثقیل ، چین 5 تن تولید کنندگان جرثقیل گانری تک قطره ای ، تأمین کنندگان ، کارخانه
