جرثقیل گانری آلومینیومی قابل تنظیم



جرثقیل گانری آلومینیومی قابل تنظیم یک محلول بلند کردن سبک ، قابل حمل و مقاوم در برابر خوردگی است که برای کار با مواد در کاربردهای مختلف صنعتی و تجاری طراحی شده است. ساخته شده از آلیاژ آلومینیوم با استحکام بالا ، دوام بسیار خوبی را در عین حال حمل و مونتاژ آسان می کند. با ارتفاع و دهانه قابل تنظیم ، انعطاف پذیری را برای محیط های مختلف کاری ارائه می دهد.

این سبک و بادوام است ، از آلومینیوم با کیفیت بالا ساخته شده و از مقاومت و مقاومت در برابر خوردگی اطمینان می دهد.
جرثقیل گانری آلومینیوم نیز از نظر ارتفاع و دهانه قابل تنظیم است: به راحتی با نیازهای مختلف بلند کردن سازگار است.
این قابل حمل تر و آسان تر است: می توان آن را به سرعت بدون ابزار ویژه نصب و جدا کرد.



اجزای اصلی: گیربکس ، موتور ، دنده

محل مبدا: هنان ، چین

گارانتی: 2 سال

وزن (کیلوگرم): 500 کیلوگرم

بازپرداخت خروجی ویدئویی: ارائه شده است

گزارش تست ماشین آلات: ارائه شده است

کاربرد: انبار ، بنادر ، حیاط و غیره

رنگ: سفارشی

ویژگی جرثقیل: جرثقیل گانری قابل حمل ساده سفارشی

حداکثر ظرفیت: 10 تن

منبع تغذیه: سفارشی

روش کنترل: کنترل زمین+ کنترل از راه دور (سفارشی)

MOQ: 1 مجموعه

مکانیسم بلند کردن: بالابر

نوع جرثقیل: جرثقیل گانی

قطعات اصلی الکتریکی: اشنایدر

تصاویر و مؤلفه ها

1. پرتوی ماین

پرتو اصلی یک جرثقیل آلومینیومی قابل تنظیم ، ساختار بار افقی است که فاصله بین دو تکیه گاه عمودی را در بر می گیرد. این نقش اساسی در حمایت از بالابر و بار برداشته شده دارد. در اینجا چند جزئیات کلیدی آورده شده است:
1. مواد و ساخت و ساز
آلیاژ آلومینیوم: سبک ، مقاوم در برابر خوردگی و قوی.
طراحی پرتو I یا جعبه: معمولاً برای پایداری ساختاری و توزیع بار استفاده می شود.
2. قابلیت تنظیم
پرتو تلسکوپی (اختیاری): برخی از مدل ها امکان تنظیم طول را برای قرار دادن فضا های مختلف فراهم می کنند.
اتصال قابل تنظیم ارتفاع: با قاب های جانبی کار می کند تا تغییرات ارتفاع امکان پذیر باشد.
3. ظرفیت بار
به طور معمول بسته به ضخامت پرتو ، دهانه و تقویت ، از 250 کیلوگرم تا 5 ، 000 kg متغیر است.
طول (طول)
بسته به مدل از 2 متر تا بیش از 6 متر متفاوت است.
5. سازگاری
برای پشتیبانی از بالابرهای زنجیره ای دستی یا برقی ، بالابر طناب سیم و چرخ دستی برای حرکت آسان بارها طراحی شده است.

2. سیستم پر کردن

سیستم بلند کردن یک جرثقیل آلومینیومی قابل تنظیم به طور معمول از چندین مؤلفه کلیدی تشکیل شده است که با هم کار می کنند تا عملیات بلند کردن کارآمد و ایمن را ارائه دهند.
1. مکانیسم بالابر
بالابر برقی: معمولاً برای بلند کردن نیرو ، تأمین کارایی و سهولت در کار استفاده می شود.
بالابر زنجیره دستی: مناسب برای بارهای سبک تر یا موقعیت هایی که برق در دسترس نیست.
بالابر طناب سیم: برای بارهای سنگین تر و ارتفاعات بلند کردن طولانی تر استفاده می شود.
2. سیستم چرخ دستی
فشار\/کشش واگن برقی: به صورت دستی در امتداد تیر حرکت می کند.
چرخ دستی چرخ دستی: از طریق زنجیره دستی کار می کند و امکان موقعیت دقیق را فراهم می کند.
واگن برقی موتوری: حرکت نیرو در امتداد پرتو برای عملیات با راندمان بالا.
3. مکانیسم تنظیم ارتفاع
سیستم PIN & LOCK: برای اطمینان از ارتفاع با پین های قفل قابل تنظیم است.
وینچ میل لنگ: یک وینچ مکانیکی امکان تنظیم ارتفاع صاف را فراهم می کند.
سیستم هیدرولیک: سیلندرهای هیدرولیک به افزایش و پایین آمدن ارتفاع جرثقیل کمک می کنند.
فریم ها و کاستورهای پایان
پشتیبانی از فریم آلومینیوم: ثبات ساختاری را فراهم کنید.
کاستورهای چرخان قابل قفل: تحرک و موقعیت یابی ایمن را فعال کنید.
5. سیستم کنترل (در صورت موتوری)
کنترل آویز: از راه دور سیمی برای بلند کردن و حرکت چرخ دستی.
از راه دور بی سیم: راحتی و انعطاف پذیری را ارائه می دهد.
کنترل سرعت متغیر: اجازه می دهد تا عملیات بلند کردن صاف و کنترل شده.



3.کالسکه

کالسکه نهایی یک جرثقیل قابل تنظیم آلومینیوم یک مؤلفه مهم است که از حرکت و ثبات جرثقیل پشتیبانی می کند. این به طور معمول از:

• ساختار قاب - ساخته شده از آلومینیوم یا فولاد ، به پرتو اصلی متصل می شود و چرخ ها یا کاستورها را در خود نگه می دارد.
• چرخ ها یا کاستورها - بسته به طراحی:
• چرخ های ثابت برای حرکت خطی روی ریل.
• کاستورهای چرخان برای حرکت آزاد روی زمین.
• قفل کردن کاستورها برای تأمین جرثقیل در محل.
• چرخ های V-Groove برای عملکرد مبتنی بر مسیر.
• سیستم بلبرینگ - حرکت صاف و توزیع بار را تضمین می کند.
• ویژگی های قابلیت تنظیم - برخی از واگن های انتهایی اجازه می دهد تا تنظیمات ارتفاع یا عرض برای شرایط مختلف کار باشد.
• سیستم درایو (اختیاری) - در مدل های موتوری ، یک درایو برقی یا پنوماتیک ممکن است برای حرکت خودکار یکپارچه شود.

4. مکانیسم مسافرتی کران

مکانیسم مسافرتی جرثقیل یک جرثقیل آلومینیومی قابل تنظیم به طور معمول از اجزای زیر تشکیل شده است:
1 سیستم چرخ
مجهز به چرخ های کاستور (چرخان یا سفت و سخت) برای حرکت صاف.
قفل کردن کاستورها از حرکت ناخواسته در حین کار جلوگیری می کنند.
برخی از مدل ها دارای چرخ های پلی اورتان یا روکش لاستیکی برای محافظت از کف و کاهش نویز هستند.
2. سفر دستی یا موتوری
سیستم فشار دستی دستی: اپراتور با فشار یا کشیدن جرثقیل را حرکت می دهد.
سیستم مسافرتی موتوری (اختیاری): چرخ های برقی یا پنوماتیک محور برای حرکت بی دردسر.
3.
نورد آزاد: روی سطوح مسطح و بدون آهنگ حرکت می کند.
سیستم نصب شده (کمتر متداول): برای موقعیت یابی دقیق در طول یک مسیر ثابت اجرا می شود.
4. ارتفاع و دهانه قابل تنظیم
برخی از مدل ها ضمن حفظ پایداری ، تنظیمات ارتفاع و دهانه را امکان پذیر می کنند.

5. مکانیسم سفر تروللی

1) اصل عملیات

هنگامی که اپراتور مکانیسم سفر واگن برقی را فعال می کند ، سیستم درایو درگیر می شود و شروع به حرکت واگن برقی در امتداد پرتو می کند. این به طور معمول توسط یک کنترل از راه دور یا سیستم آویز کنترل می شود. سیستم درایو چرخ های چرخ دستی را قدرت می دهد و به آن اجازه می دهد تا به صورت افقی در امتداد تیر حرکت کند. چرخ ها در امتداد راه آهن یا مسیر که بخشی از قاب گانری است ، می چرخند. حرکت واگن برقی به دلیل اصطکاک کم صاف است ، که اغلب با استفاده از یاتاقان های توپ در چرخ ها تقویت می شود. واگن برقی حرکت دقیق بار (متصل به بالابر) را در طول پرتو امکان پذیر می کند. سیستم بالابر به خودی خود بر روی چرخ دستی نصب شده است و اپراتور می تواند با حرکت واگن برقی موقعیت بار را تنظیم کند. سیستم کنترل جرثقیل Gantry به طور معمول شامل ترکیبی از دکمه ها یا جوی استیک ها برای کنترل هر دو حرکت افقی واگن برقی و بالابر عمودی بالابر است. اپراتور می تواند با استفاده از صفحه کنترل ، سرعت و جهت چرخ دستی را تنظیم کند که سرعت موتور را تنظیم می کند.

خصوصیات عملکردی

حرکت صاف: چرخ دستی به گونه ای طراحی شده است که به راحتی در امتداد راه آهن یا پرتو حرکت کند و از اصطکاک و سایش حداقل اطمینان حاصل کند. این حرکت صاف برای کار دقیق بار و عملکرد ایمن ضروری است.

طراحی سبک وزن: واگن برقی و اجزای مسافرتی معمولاً از آلومینیوم (در مورد جرثقیل های قابل حمل قابل حمل) ساخته می شوند تا وزن کلی را کم نگه دارند و اطمینان حاصل می کنند که جرثقیل برای حمل و نقل ، راه اندازی و تغییر مکان آسان است.

ویژگی های ایمنی: مکانیسم های مسافرتی چرخ دستی اغلب شامل ترمزهای مکانیکی یا الکترونیکی هستند که می توانند در صورت لزوم ، چرخ دستی را با خیال راحت متوقف کنند و از حرکت کنترل نشده جلوگیری می کنند.

حمل بار: واگن برقی به گونه ای طراحی شده است که به طور مساوی بار حمل شده را توزیع می کند و از ثبات در حین حرکت اطمینان می دهد. این امر برای جلوگیری از اوج یا بی ثباتی در حین کار جرثقیل بسیار مهم است.

6. چرخ کرن

قلاب جرثقیل یک جرثقیل آلومینیومی قابل تنظیم یک مؤلفه مهم بلند کردن است که بالابر را به بار متصل می کند. در اینجا برخی از جنبه های اصلی قلاب جرثقیل در این تنظیم وجود دارد:
1. ویژگی های قلاب جرثقیل:
✅ مواد: به طور معمول از فولاد آلیاژ جعلی برای استحکام و دوام بالا ساخته شده است.
✅ طراحی: بسته به برنامه.
latch قفل ایمنی: از عدم انصراف بار تصادفی جلوگیری می کند.
✅ ظرفیت بار: بسته به ظرفیت جرثقیل متفاوت است ، معمولاً از 500 کیلوگرم تا 5 تن برای جرثقیل های آلومینیومی.
✅ سازگاری: با بالابرهای دستی ، برقی یا پنوماتیک کار می کند.

7. قلاب کرن

چرخ جرثقیل یک جرثقیل آلومینیومی قابل تنظیم نقش مهمی در اطمینان از تحرک و پایداری جرثقیل دارد. این چرخ ها به طور معمول از مواد بادوام مانند فولاد یا آلومینیوم با استحکام بالا ساخته می شوند تا بارهای جرثقیل را برای حرکت در نظر بگیرند. آنها به گونه ای طراحی شده اند که به راحتی در امتداد مسیرها یا ریل ها بچرخند و اطمینان حاصل کنند که جرثقیل می تواند بر اساس نیازهای فضای کاری به موقعیت های مختلف منتقل و تنظیم شود.
برای جرثقیل های قابل تنظیم آلومینیوم ، چرخ ها اغلب دارای ویژگی های قابل تنظیم برای قرار دادن عرض یا ارتفاع های مختلف هستند. آنها همچنین ممکن است با قفل یا ترمز همراه باشند تا جرثقیل در هنگام استفاده ثابت نگه داشته شود.

8. عکس

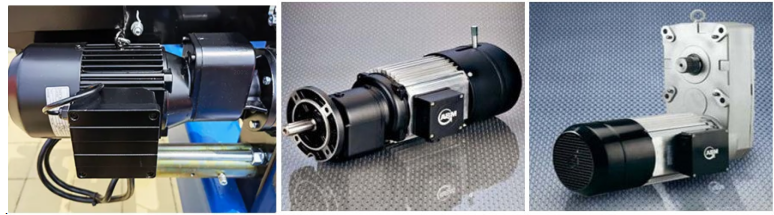

موتور یک جرثقیل آلومینیومی قابل تنظیم به طور معمول مکانیسم بالابر را قدرت می دهد و حرکت جرثقیل را کنترل می کند. این موتورها به گونه ای طراحی شده اند که عملیاتی صاف و قابل اعتماد برای بلند کردن و حمل بارهای سنگین فراهم می کنند. در اینجا یک مرور کلی از موتور معمولی استفاده شده آورده شده است:

نوع موتور:

• موتورهای AC (جریان متناوب) معمولاً به دلیل سادگی ، قابلیت اطمینان و در دسترس بودن آنها استفاده می شود.
• موتورهای DC نیز در بعضی موارد به ویژه برای کنترل دقیق سرعت و گشتاور مورد استفاده قرار می گیرند.

موتورهای استپر ممکن است در برنامه های تخصصی تر مورد استفاده قرار گیرند ، به ویژه در مواردی که کنترل دقیق بر موقعیت یابی مورد نیاز است.

رتبه بندی قدرت:
امتیاز قدرت موتور به ظرفیت بار جرثقیل بستگی دارد. جرثقیل های کوچکتر گانری ممکن است از موتورهایی در محدوده {0}}} 5 تا 2 اسب بخار استفاده کنند ، در حالی که بزرگتر ممکن است به موتورهای 5 اسب بخار یا بیشتر نیاز داشته باشد.
سیستم کنترل:
موتور اغلب با یک درایو فرکانس متغیر (VFD) یا یک استارت نرم برای کنترل سرعت ، جهت و گشتاور یکپارچه می شود. این امر شتاب و کاهش صاف را برای کاهش استرس بر روی اجزای مکانیکی امکان پذیر می کند.

.

9. سیستم زنگ هشدار و نور و سوئیچ محدودیت

1) سیستم زنگ صدا و نور

این سیستم به عنوان یک مکانیسم هشدار دهنده برای اپراتورها و پرسنل اطراف ، اطمینان حاصل می کند که آنها از هرگونه شرایط مهم یا حرکت جرثقیل آگاه هستند.
زنگ صدا: به طور معمول یک آژیر ، وزوز یا شاخ که هنگام حرکت جرثقیل هشدار شنیدنی ایجاد می کند ، یا اگر یک خطای یا وضعیت اضافه بار وجود داشته باشد.
زنگ هشدار: معمولاً یک چراغ چشمک زن یا چراغ استروب که در رابطه با زنگ صدا کار می کند. این نشانگر بصری از وضعیت جرثقیل ، به ویژه در محیط های پر سر و صدا یا شلوغ است که ممکن است زنگ صدا به تنهایی کافی نباشد.

2) سوئیچ محدود

از سوئیچ محدود برای کنترل حرکت جرثقیل با تنظیم مرزهای فیزیکی استفاده می شود.
این امر به متوقف کردن خودکار جرثقیل هنگام رسیدن به موقعیت یا حد تعیین شده کمک می کند و از آسیب بیش از حد یا مکانیکی جلوگیری می کند.
در جرثقیل های قابل تنظیم آلومینیومی ، سوئیچ های محدود برای متوقف کردن حرکت در نقاط از پیش تعیین شده مانند حداکثر ارتفاع ، مسافرت یا محدودیت ظرفیت بار بسیار مهم هستند.
آنها همچنین با اطمینان از اینکه جرثقیل فراتر از مناطق عملیاتی ایمن حرکت نمی کند ، به ویژه هنگام رسیدگی به بارهای سنگین ، در حفظ ایمنی کمک می کند.

10. دستگاه های امنیتی

• حفاظت بیش از حد: این دستگاه ایمنی مانع از بلند کردن جرثقیل بارهای بیش از ظرفیت دارای امتیاز آن می شود. سنسورهای اضافه بار یا سلولهای بار برای تشخیص وزن اضافی نصب شده اند ، به طور خودکار عملکرد را متوقف می کنند تا از آسیب یا خرابی جلوگیری شود.
• سیستم ضد Sway: این ویژگی نوسان بار را در حین حرکت به حداقل می رساند و به حفظ ثبات کمک می کند. این می تواند به صورت دستی یا اتوماتیک باشد و از موتورها یا ضد وزن برای مرطوب کردن حرکت ناخواسته استفاده می کند.
• دکمه توقف اضطراری: یک مکانیسم ایمنی مهم که به اپراتورها اجازه می دهد در صورت بروز اضطراری جرثقیل را متوقف کنند. به طور معمول در ایستگاه کنترل قرار دارد و باید به راحتی در دسترس باشد.
• سوئیچ های محدود: اینها برای محدود کردن حرکت جرثقیل در امتداد مسیرهای آن نصب شده اند ، و اطمینان حاصل می کنند که از محدوده عملیاتی ایمن خود حرکت نمی کند. سوئیچ های محدود همچنین می توانند از عبور جرثقیل از یک ارتفاع یا فاصله خاص جلوگیری کنند.
• مکانیسم های قفل برای تنظیم: از آنجا که جرثقیل گانی قابل تنظیم است ، شامل دستگاه های قفل می شود که ارتفاع و عرض جرثقیل را در تنظیمات صحیح تضمین می کند تا از حرکت تصادفی در حین کار جلوگیری شود.
• نگهبان و موانع ایمنی: برای محافظت از اپراتورها از سقوط یا تماس با قطعات متحرک ، نگهبان ها و موانع اغلب به ساختار جرثقیل اضافه می شوند. این امر به ویژه در هنگام تنظیم جرثقیل یا در حین نگهداری از اهمیت ویژه ای برخوردار است.

11. حالت کنترل

1. کنترل دستی

جرثقیل به صورت دستی اداره می شود و یک اپراتور همه حرکات را مستقیماً کنترل می کند.

ویژگی ها: برای حرکت جرثقیل فشار\/کشش را با دست فشار دهید.

مزایا: اجزای الکتریکی ساده و مقرون به صرفه.

2. کنترل بالابر برقی

یک بالابر برقی با جرثقیل گانری یکپارچه شده است و امکان بلند کردن و کاهش بارها را فراهم می کند.

گزینه های کنترل: کنترل آویز (کنترل از راه دور سیمی). کنترل از راه دور بی سیم.

مزایا: بلند کردن سریعتر و کارآمدتر.

3. کنترل از راه دور

کنترل کامل بی سیم هم از حرکت جرثقیل گانری و هم بالابر با استفاده از یک سیستم کنترل از راه دور.

ویژگی ها: اپراتورها می توانند جرثقیل را از فاصله ایمن کنترل کنند. برای محیط های خطرناک یا سخت قابل دسترسی.

مزایا: ایمنی پیشرفته. دقت در موقعیت یابی.

4. کنترل خودکار\/برنامه ریزی

مجهز به سنسورها ، نرم افزار و محرک ها ، به جرثقیل اجازه می دهد کارهای از پیش تعریف شده را بطور خودکار انجام دهد.

ویژگی ها: اتوماسیون عملیات بالابر تکراری. ادغام با سیستم های مدیریت انبار.

مزایا: بهره وری را افزایش می دهد. خطای انسانی را کاهش می دهد.

12.sketch





فنی اصلی



• قابلیت حمل و نقل: آلومینیوم سبک است و باعث می شود این جرثقیل ها بتوانند در مکان های مختلف به حرکت درآیند و در مکان های مختلف تنظیم شوند ، که برای مشاغل نیاز به تحرک ایده آل است.
• ارتفاع و عرض قابل تنظیم: امکان تنظیم هم ارتفاع و هم عرض جرثقیل امکان انعطاف پذیری در محیط های مختلف کاری و استفاده از اندازه های مختلف بار را فراهم می کند.
• مقاومت در برابر خوردگی: آلومینیوم به طور طبیعی در برابر زنگ زدگی و خوردگی مقاوم است ، که باعث می شود این جرثقیل ها برای استفاده در محیط های در معرض رطوبت مانند مناطق صنعتی در فضای باز یا مرطوب مناسب باشند.
• مقرون به صرفه: در حالی که جرثقیل های آلومینیومی ممکن است گران تر از فولاد پیشرو باشند ، طبیعت سبک وزن آنها هزینه های حمل و نقل و نصب را کاهش می دهد و به دلیل مقاومت در برابر خوردگی آنها به مرور زمان نیاز به نگهداری کمتری دارند.
• دوام: آلومینیوم یک ماده قوی و در عین حال سبک است و تعادل دوام را بدون وزن سنگین فولاد فراهم می کند.
• مونتاژ و جداسازی آسان: طراحی ماژولار جرثقیل های قابل تنظیم آلومینیوم باعث می شود که آنها مونتاژ و جداسازی را آسان تر کنند و آنها را برای تنظیمات موقت یا سایت های شغلی با فضای محدود ایده آل می کند.





1. تولید و نگهداری
بلند کردن و موقعیت یابی قطعات دستگاه سنگین
مونتاژ و جداسازی تجهیزات صنعتی
نگهداری و تعمیر کار در کارخانه ها
2. انبارداری و تدارکات
بارگیری و تخلیه مواد سنگین
حرکت جعبه ها یا پالت های بزرگ
راه حل های بلند کردن موقت که در آن جرثقیل های دائمی امکان پذیر نیستند
3. سایت های ساختمانی
بلند کردن مواد در فضاهای محدود
حمل و نقل ابزار و تجهیزات به موقعیت های مرتفع
پشتیبانی از کار در مکان هایی با محدودیت وزن
4. اتومبیل و هوافضا
حذف و نصب موتور
کنترل مؤلفه هواپیما
بلند کردن بدنه وسیله نقلیه برای نگهداری
5.
بلند کردن موتورهای قایق و سایر اجزای دریایی
تعمیرات و نگهداری dockside
دست زدن به قطعات کشتی سنگین در کشتی سازی

جرثقیلتولید عمل

1. طراحی و مهندسی
ظرفیت بار ، تنظیم ارتفاع و عرض دهانه را بر اساس نیاز مشتری تعیین کنید.
برای اطمینان از یکپارچگی ساختاری ، نقشه های CAD و مدل های سه بعدی ایجاد کنید.
آلیاژ آلومینیوم درجه بالا را برای ساخت و سازهای سبک و در عین حال قوی انتخاب کنید.
2. تهیه مواد
منبع 6061- t6 یا 7075 آلیاژ آلومینیوم برای اجزای ساختاری.
از فولاد ضد زنگ یا پیچ های با استحکام بالا ، مکانیسم های قفل و چرخ های کاستور خریداری کنید.
سیستم های تنظیم ارتفاع هیدرولیک یا مکانیکی (در صورت کاربرد) را بدست آورید.
3. برش و ماشینکاری
برش دقیق پروفایل های آلومینیومی با استفاده از دستگاه های CNC یا برش های لیزری.
حفاری و سوراخ سوراخ برای اتصالات پیچ خورده.
ماشینکاری مکانیسم های ارتفاع قابل تنظیم و براکت های نصب.
4. جوشکاری و مونتاژ
جوشکاری TIG برای اتصالات آلومینیومی قوی (در صورت لزوم).
مونتاژ پیچ خورده برای اجزای مدولار (تیرهای متقاطع ، پاها و پشتیبانی از تنظیم ارتفاع).
ادغام چرخ های کاستور با مکانیسم های قفل.
5.
آنودایزر یا روکش پودر برای تقویت مقاومت در برابر خوردگی.
صیقل یا مسواک زدن برای پایان زیبایی شناسی.
6. آزمایش بازرسی و بارگذاری بار
بررسی دقت بعدی با استفاده از ابزارهای اندازه گیری دقیق.
تست های باربری برای اطمینان از ایمنی (آزمایش استاتیک و پویا).
آزمایش عملکرد تنظیم ارتفاع و تحرک.

نمای کارگاه:

این شرکت یک بستر مدیریت تجهیزات هوشمند نصب کرده است و 310 مجموعه (مجموعه) روبات های کنترل و جوشکاری را نصب کرده است. پس از اتمام برنامه ، بیش از 500 مجموعه (مجموعه) وجود خواهد داشت و نرخ شبکه تجهیزات به 95 ٪ خواهد رسید. 32 خط جوش استفاده شده است ، 50 مورد قرار است نصب شود و میزان اتوماسیون کل خط تولید به 85 ٪ رسیده است.
