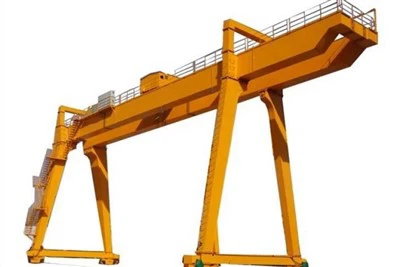

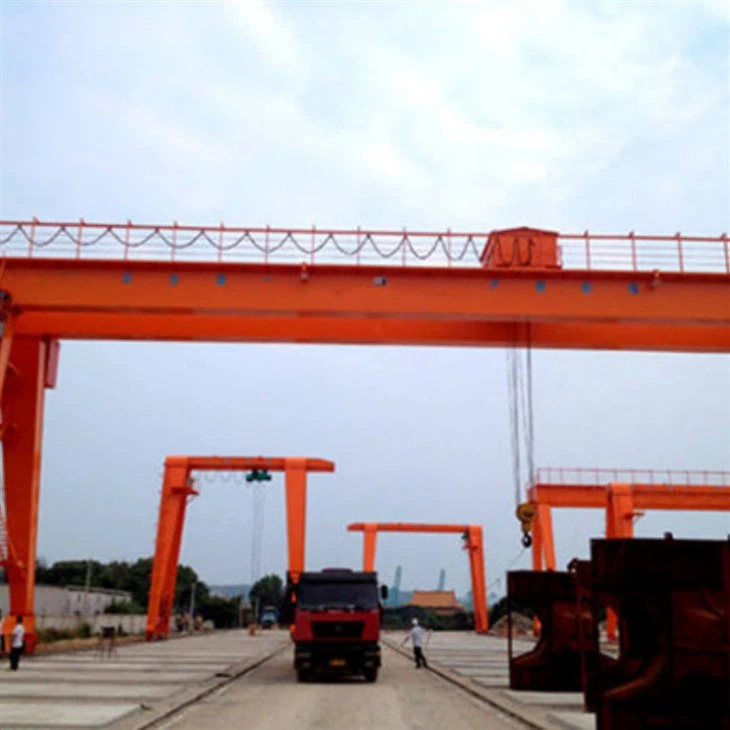

جرثقیل گانری دوتایی موتور الکتریکی سفارشی شده



مقدمه ای بر روی جرثقیل گانری دوتایی موتور الکتریکی سفارشی شده

A جرثقیل گانری دوتایی موتور الکتریکی سفارشییک راه حل بلند کردن با کارایی بالا است که برای برنامه های کاربردی صنعتی که نیاز به دقت ، قدرت و سازگاری دارند ، طراحی شده است. این نوع جرثقیل با داشتن دو کمربند موازی و یک سیستم مسافرتی موتوری ، برای آن مهندسی شده استدست زدن به مواد سنگین، ارائه ظرفیت بار برتر ، دهانه و ثبات عملیاتی.

این جرثقیل استسفارشیبرای پاسخگویی به نیازهای خاص پروژه یا سایت ، از جمله تغییرات در طول دهانه ، ارتفاع بلند کردن ، ظرفیت بار ، سرعت سفر و سیستم های کنترل. این ماده معمولاً در صنایع بزرگ مانند تولید فولاد ، ساخت و ساز ، کشتی سازی و تدارکات مورد استفاده قرار می گیرد.

---

ویژگی های کلیدی:

ساختار دوتایی:قدرت و توزیع بار افزایش یافته برای بلند کردن را فراهم می کندبارهای متوسط ​​تا فوق العاده سنگین.

سیستم درایو موتور الکتریکی:قدرت همه هوستورها ، مسافرتهای چرخ دستی و حصار جرثقیلعملکرد صاف ، دقیق و کارآمد.

سفارشی سازی:کاملاً متناسب با پارامترهای خاص پروژه (به عنوان مثال ، دهانه ، ظرفیت ، ارتفاع بلند کردن ، طبقه کارگر ، محیط).

کنترل های پیشرفته:گزینه ها شاملکنترل از راه دور, عملیات کابینوتاتوماسیون PLCبا قفل ایمنی و نظارت بر بار.

گزینه های تحرک:می توان نصب کردریل یا چرخ های لاستیکی، بسته به نیاز سایت.

ضد آب و در فضای باز:طراحی شده برای کار درشرایط سخت، با دستگاه های ضد باد اختیاری ، پوشش باران و سیستم های برقی دارای درجه IP.

---

برنامه های معمولی:

گیاهان تولید سنگین- برای دست زدن به ماشین آلات ، ابزار و اجزای ساختگی.

کشتی سازی و بنادر- برای بلند کردن بلوک های کشتی ، موتورها و بار.

صنایع فولادی و فلزی- برای حرکت کویل های بزرگ فولادی ، بشقاب و پروفایل.

ساخت و سازها و حیاط های پیش ساخته- برای حمل و نقل بخش های بتونی و اجزای ساختاری.

امکانات تولید برق- برای مونتاژ و نگهداری توربین ها و ژنراتورهای سنگین.

---

مزایا:

راندمان بالا و دقتدر عملیات به دلیل کنترل موتور الکتریکی.

کاهش کار دستیو ایمنی در محل کار بهبود یافته است.

پیکربندی ساخته شده سفارشیگردش کار و استفاده از فضا را بهینه می کند.

طول عمر طولانیبا حداقل نگهداری در هنگام استفاده صحیح و نگهداری.



اجزای اصلی: موتور ، یاتاقان ، گیربکس ، موتور ، دنده

محل مبدا: هنان ، چین

گارانتی: 2 سال

وزن (کیلوگرم): 50000 کیلوگرم

بازپرداخت خروجی ویدئویی: ارائه شده است

گزارش تست ماشین آلات: ارائه شده است

برنامه: در فضای باز

کلمات کلیدی: جرثقیل گانری

ظرفیت بارگذاری دارای امتیاز: 50ton

سرعت مسافرت متقابل: 44.6 متر در دقیقه

سرعت مسافرت طولانی: 47.1 متر در دقیقه

راه کنترل: کابین

منبع تغذیه: حلقه کابل

آهنگ فولاد: Qu80

قدرت: 3- فاز AC 50Hz 380V





کمربندهای 1.Double (تیرهای اصلی)

دو تیر افقی موازی که ستون فقرات جرثقیل را تشکیل می دهند.

ساخته شده ازفولاد سازه با مقاومت بالا، اغلب با یک طراحی پرتو از نوع جعبه یا I.

از چرخ دستی پشتیبانی کنید و به آن اجازه دهید تا در طول دهانه سفر کند.



بالابر برقی و سیستم چرخ دستی

روی کمربند های دوتایی نصب شده است، واگن برقی به صورت افقی حرکت می کند و مکانیسم بالابر را حمل می کند.

بالابر موتور برقی برقیبا هر دوطناب یا زنجیره ایبرای بارهای بلند کردن

مجهز بهموتورها ، ترمزها و مکانیسم های طبلبرای بلند کردن کنترل شده





3. کالسکه / پاهای گانی

ساختارهای عمودی یا زاویه دار که از تسمه های اصلی پشتیبانی می کنند.

کمربند ها را بهچرخ های مسافرتیوتمکانیسم.

می تواند باشدقاب, در نوع جعبه، یاسفارشیمتناسب با ترخیص کالا از گمرک و بار.

مکانیسم سفر کران (موتور الکتریکی محور)

تصویب کردنحرکات طولیاز کل ساختار جرثقیل در امتداد ریل یا چرخ.

شامل:

چرخ های موتوری(راه آهن نصب شده یا لاستیکی برای مدل های تلفن همراه)

کاهش دهنده دنده

ترمز

شفت های درایو (اگر از هر دو طرف هماهنگ شود)



5. مکانیسم سفر تروللی

1. سیستم درایو موتوری
موتور الکتریکی: واگن برقی از موتورهای برقی استفاده می شود که چرخ ها را در امتداد مسیرهای حمل کننده هدایت می کنند. این موتورها به طور معمول موتورهای AC با راندمان بالا هستند.
کنترل سرعت: موتور اغلب مجهز به درایو فرکانس متغیر (VFD) یا یک درایو سرعت قابل تنظیم است و امکان کنترل سرعت دقیق برای چرخ دستی را فراهم می کند و آن را برای نیازهای مختلف عملیاتی مناسب می کند.
2. چرخ ها و یاتاقان های چرخ دستی
چرخ های بلبرینگ با بار بالا: چرخ ها برای تحمل بار جرثقیل و خود واگن برقی طراحی شده اند. ساخته شده از فولاد سخت شده ، آنها قادر به تحمل بارهای سنگین و اطمینان از حرکت صاف هستند.
یاتاقان های خود تابلوی: از یاتاقان ها برای کاهش اصطکاک بین چرخ ها و آهنگ ها استفاده می شود. یاتاقان های خودسازی به حفظ تراز مناسب بین چرخ ها و ریل ها کمک می کنند و از سایش و پارگی جلوگیری می کنند.
سیستم.
ساختار پرتو: چرخ دستی در امتداد فلنج های بالای تیرهای اصلی جرثقیل دوتایی که سیستم ریلی را تشکیل می دهند حرکت می کند. طراحی مهارکننده به توزیع بار به طور مساوی کمک می کند و یکپارچگی ساختاری بالایی را فراهم می کند.
راهنماهای راه آهن: این ریل های راهنما به حرکت چرخ دستی در امتداد توری کمک می کنند و اطمینان حاصل می کنند که از مسیر خود منحرف نمی شود و ثبات را در حین حرکت بهبود می بخشد.
4. مکانیسم قلاب و بالابر بار
مکانیسم مسافرتی بالابر: چرخ دستی به طور معمول با مکانیسم بالابر همراه است و به آن اجازه می دهد تا با قلاب در جهت افقی حرکت کند. این امکان موقعیت دقیق بار را فراهم می کند.
بلوک قلاب جرثقیل: بلوک بار یا قلاب بار بر روی چرخ دستی نصب شده است که بار را در طول دهانه جرثقیل حرکت می دهد. واگن برقی و بالابر برای بلند کردن و قرار دادن وسایل سنگین در مکان های مختلف با هم کار می کنند.

6. چرخ کرن

1) مواد و ساخت و سازهای چرخ
فولاد آلیاژ با استحکام بالا: از موادی مانند 42CRMO4 یا AISI 4140 ساخته شده است که مقاومت و دوام سایش بالایی را فراهم می کند.
عملیات حرارتی: سطوح سخت شده (القاء یا شعله سخت شده) برای مقاومت در برابر سایش و افزایش عمر.
ماشینکاری دقیق: نورد دقیق را تضمین می کند و اصطکاک ، بهبود کارآیی و ماندگاری را کاهش می دهد.
2) انواع چرخ
چرخ های فلنج دو برابر: با ارائه راهنمایی در امتداد راه آهن ، از جلوگیری از جرثقیل جلوگیری کنید.
چرخ های فلنج تک: در بعضی از طرح ها که راهنمایی های خارجی ارائه می شود استفاده می شود.
چرخ های مسطح: مناسب برای سیستم های پیاده روی خاص که در آن راهنمایی از راه آهن حاصل می شود.

7. قلاب کرن

1) مواد و ساخت و ساز قلاب
فولاد آلیاژ با استحکام بالا: به طور معمول از فولاد کربن جعلی یا فولاد آلیاژ مانند DIN 17200 C45 ، 34CRMO4 یا AISI 4140 ساخته می شود و از استحکام و چقرمگی بالا اطمینان می دهد.
برای دوام با حرارت گرم شده: قلاب برای بهبود سختی و مقاومت در برابر سایش خاموش شده و از تغییر شکل در زیر بارهای سنگین جلوگیری می کند.
ماشینکاری دقیق: توزیع سطح صاف و استحکام یکنواخت را تضمین می کند.
2) انواع قلاب
قلاب تک: برای بارهای سبک تر و عملیات بلند کردن عمومی استفاده می شود.
قلاب دوتایی: برای بلند کردن پایدار و سنگین تر ، کاهش بارگذاری بار و افزایش ایمنی استفاده می شود.
قلاب جعلی: مقاومت بالا و مقاومت در برابر ضربه را در مقایسه با قلاب های بازیگران فراهم می کند.
3) ظرفیت بار و ضریب ایمنی
برای 40 تن امتیاز: به طور خاص برای بلند کردن و پشتیبانی از حداکثر بار کار ایمن (SWL) 40 ، {2}} kg طراحی شده است.
ضریب ایمنی: به طور معمول 4: 1 یا 5: 1 ، به این معنی که قلاب می تواند 4 تا 5 برابر بار امتیاز را قبل از خرابی تحمل کند.

موتور

ویژگی های اصلی موتورهای جرثقیل گانری
1) راندمان و قدرت بالا
موتورهای ناهمزمان سه فاز برای راندمان انرژی بالا استفاده می شوند.
برای عملکرد مداوم در محیط های صنعتی طراحی شده است.
2) کنترل درایو فرکانس متغیر (VFD)
شتاب و کاهش صاف و کاهش استرس مکانیکی را کاهش می دهد.
تنظیم سرعت دقیق برای حرکات بلند کردن و مسافرت را فراهم می کند.
مصرف انرژی را کاهش می دهد و بهره وری انرژی را افزایش می دهد.
3) طراحی سنگین برای محیط های سخت
IP55 یا امتیاز محافظت بالاتر (ضد گرد و غبار و ضد آب).
عایق کلاس F یا H برای مقاومت در برابر درجه حرارت بالا.
ساخت و ساز مقاوم در برابر شوک و لرزش برای دوام.
4) ویژگی های محافظت و ایمنی بیش از حد
محافظت حرارتی برای جلوگیری از گرمای بیش از حد.
محدود کننده گشتاور برای جلوگیری از نیروی بیش از حد در گیربکس.
ادغام سیستم ترمز برای اطمینان از امنیت بار.

.

سیستم هشدار صدا و نور و سوئیچ محدودیت

1) سیستم زنگ صدا و نور
هدف و عملکرد
هشدارهای شنیدنی و بصری را برای هشدار دادن به کارگران در مورد حرکات جرثقیل فراهم می کند.
ایمنی را با هشدار دادن به مردم در مجاورت عملکرد جرثقیل ، حرکت بار یا موارد اضطراری تضمین می کند.
مورد نیاز OSHA ، FEM ، ISO و سایر استانداردهای ایمنی برای جرثقیل های صنعتی سنگین.
2) سیستم سوئیچ را محدود کنید
هدف و عملکرد
از جرثقیل و واگن برقی جلوگیری می کند که بیش از حد مسافرتی طراحی شده خود باشد.
ایمنی را با متوقف کردن حرکت در نقاط پایانی از پیش تنظیم می کند.
اجزای مکانیکی را از آسیب به دلیل سفر بیش از حد محافظت می کند.

10. دستگاه های امنیتی

1) دستگاه حفاظت بیش از حد
عملکرد: از بلند کردن بارهای فراتر از ظرفیت درجه جرثقیل (40 تن) جلوگیری می کند.
2) سوئیچ ها را محدود کنید
سوئیچ حد بالابر: قلاب را در حداکثر ارتفاع بلند کردن متوقف می کند تا از باد بیش از حد جلوگیری شود.
سوئیچ محدودیت سفر واگن برقی: مانع از غلبه بر واگن برقی می شود.
سوئیچ محدودیت سفر جرثقیل: جرثقیل را قبل از رسیدن به انتهای ریل ها متوقف می کند.
سوئیچ محدودیت اضافه بار: وزن بیش از حد را تشخیص می دهد و از بلند کردن فراتر از حد ایمن جلوگیری می کند.
سوئیچ محدودیت توقف اضطراری: در صورت بروز موارد اضطراری امکان خاموش کردن فوری را فراهم می کند.
3) سیستم ضد برخورد
عملکرد: از برخورد بین جرثقیل های متعدد یا بین جرثقیل و ساختارهای اطراف آن جلوگیری می کند.
4) سیستم توقف اضطراری
عملکرد: یک خاموش کردن فوری را در شرایط بحرانی فراهم می کند.
5) سیستم ترمز
ترمزهای الکترومغناطیسی
هنگامی که موتور برای جلوگیری از حرکت ناخواسته متوقف می شود ، به طور خودکار درگیر می شود.
ترمزهای هیدرولیکی
برای اطمینان از توقف صاف و کنترل شده برای برنامه های سنگین استفاده می شود.
ترمزهای ایمن
در صورت از بین رفتن برق یا خرابی موتور ، به طور خودکار ترمزها را اعمال می کند.

11. حالت کنترل

1) کنترل کابین (کابین راننده)
اپراتور برای کنترل کامل دستی در داخل کابین قرار دارد.
2) کنترل از راه دور بی سیم
جرثقیل را از فاصله ایمن از طریق سیگنال های رادیویی کار می کند.
3) کنترل آویز (کنترل کننده سیمی)
اپراتور جرثقیل را از طریق پانل دکمه ای آویزان کنترل می کند.
4) کنترل خودکار / نیمه اتوماتیک
حرکات از پیش برنامه ریزی شده برای کارآیی و دقت.

12.sketch



فنی اصلی







مزایای یک موتور الکتریکی سفارشی رانده شده با جرثقیل گانری دوتایی

1. ظرفیت بالابر بالا

درساختار دوتاییبه طور قابل توجهی اجازه می دهدرتبه بندی بار بالاتر-ید برای رسیدگیمواد سنگین و بزرگ، اغلب بیش از 50 تن.

مناسب برایخواستار کاربردهای صنعتیمانند گیاهان فولادی ، کشتی سازی و اماکن ساختمانی.

---

2. طراحی کاملاً قابل تنظیم

مهندسی شده برای دیدار خاصشرایط سایت، مانند:

ارتفاع بلند کردن

طول دهانه

سرعت سفر

قرار گرفتن در معرض محیط زیست (داخلی/خارجی ، درجه حرارت بالا ، مناطق ضد انفجار)

فعال کردنادغام کاملبه گردش کار و امکانات موجود.

---

3. راندمان موتور الکتریکی محور

همه حرکات جرثقیل ، هتل های چرخ دستی ، سفر چرخ دستی و سفر جرثقیلبا موتور الکتریکی، ارائه:

حرکت صاف و دقیق

راندمان انرژی بالا

کاهش خستگی اپراتور

پاسخ سریع و کنترل

---

4. طول و پوشش گسترده

کمربندهای دوتایی پشتیبانی می کننددهانه های طولانی تر، اجازه می دهد تا جرثقیل را بپوشاندمناطق کار بزرگتر.

اختیاریپسوند کانسیلراجازه دهید واگن برقی فراتر از پاهای پشتیبانی باشد.

---

5. افزایش پایداری و استحکام

طراحی دوقلو تضمین می کندیکپارچگی ساختاری بیشتر و کاهش انحراف، حتی با بار کامل.

ایده آل برای بلند کردن بحرانی که در آنحداقل نوسان و لرزشضروری هستند

---

6. عملیات قابل اعتماد و ایمن

مجهز به سیستم های ایمنی مدرن:

محافظت بیش از حد

سوئیچ های محدود

توقف اضطراری

سنسورهای ضد برخورد

می تواند شامل شودتشخیص خودکار و تشخیص گسلسیستم هایی برای نگهداری فعال.

---

7. نصب و تحرک انعطاف پذیر

می توان نصب کردریل های ثابتیا به عنوان طراحی شده استگنترهای موبایل لاستیکی، اجازه استفاده در:

مناطق کاری موقت

حیاط در فضای باز

سایتهای بدون ساختار پشتیبانی سربار

---

8. کاهش هزینه های ساخت و ساز

نیاز به باند جرثقیل سربار یا تقویت ساختمان را از بین می برد.

مخصوصاً مقرون به صرفه برایبرنامه های در فضای باز یا نیمه دائمی.

---

9. کنترل های دوستانه اپراتور

از چندین حالت کنترل پشتیبانی می کند:

کنترل از راه دور (رادیو/بی سیم)

کنترل کابین

کنترل آویز

اختیاریاتوماسیون PLCوتVFDSکنترل سرعت هوشمند و اتوماسیون فرآیند را ارائه دهید.

---

10. طول عمر طولانی با نگهداری کم

طراحی شده با استفادهاجزای با دوام و با کیفیت بالا.

درایوهای برقی در مقایسه با سیستم های هیدرولیک یا دستی نیاز به نگهداری کمتری دارند.

اجزای مدولار سرویس دهی و جایگزینی را آسان و مقرون به صرفه می کنند.





برنامه های کاربردی موتور الکتریکی سفارشی جرثقیل گانری دوتایی

A جرثقیل گانری دوتایی موتور الکتریکی سفارشیبه طور گسترده در صنایعی که نیاز دارند استفاده می شودبلند کردن سنگین ، دقت بالا و تنظیمات سازگاربشر به لطف ماهیت کاملاً قابل تنظیم و کنترل موتوری ، می توان آن را برآورده کرد تا طیف گسترده ای از خواسته های عملیاتی را برآورده کند.

---

1. صنایع تولید سنگین

برنامه:بلند کردن و حمل و نقل اجزای دستگاه سنگین ، قالب ها ، می میرد و سازه های ساختگی.

صنایع:ماشین آلات سنگین ، خودرو ، هوافضا ، تولید تجهیزات برق.

---

2. گیاهان پردازش فولادی و فلزی

برنامه:دست زدن به بزرگکویل های فولادی ، صفحات ، بیل ، لوله و فولاد سازهعناصر

ویژگی ها:مقاومت در برابر درجه حرارت بالا ، ساخت ناهموار ، آسانسورهای مغناطیسی اختیاری یا گیره ها.

---

3. کشتی سازی و مهندسی دریایی

برنامه:حمل و نقلبلوک های کشتی ، موتورها ، بخش های بدنه، و اجزای بزرگ در حیاط مونتاژ.

ویژگی ها:تسمه های طول بلند ، ظرفیت بالا ، محافظت در فضای باز (محفظه های دارای رتبه IP ، قفل باد).

---

4. حیاط بتونی و ساختمانی پیش ساخته

برنامه:جبههپرتوهای پیش ساخته ، صفحات ، تسمه ها و ستون هادر گیاهان پیش ساخته یا مناطق ساختمانی.

ویژگی ها:تنظیم موبایل ، دهانه قابل تنظیم ، پیوست های بلند کردن سفارشی.

---

5. درگاه ها و مراکز تدارکات

برنامه:دست زدنظروف ، محموله های فله و تجهیزات سنگیندر حیاط یا پایانه های باز.

ویژگی ها:مجهز بهتیرهای پخش کننده، لاستیک های لاستیکی یا سیستم های نصب شده ریلی و محافظت از آب و هوا.

---

6. بخش قدرت و انرژی

برنامه:نگهداری و مونتاژتوربین ، ژنراتور ، ترانسفورماتورو تجهیزات الکتریکی سنگین.

صنایع:نیروگاه های حرارتی ، ایستگاه های هیدروالکتریک ، تأسیسات هسته ای ، مزارع بادی.

---

7 زیرساخت راه آهن و مترو

برنامه:جبههریل ، خواب ، بخش تونل و بخش های پلدر حین تخمگذار و ساخت تونل.

ویژگی ها:تنظیمات تلفن همراه با سیستم های بلند کردن هماهنگ برای عملیات پشت سر هم.

---

8. معدن و پردازش مواد معدنی

برنامه:در حال حرکتظروف سنگ معدن ، سنگ شکن ، تجهیزات پردازشو ابزارهای نگهداری.

ویژگی ها:طراحی ناهموار با ظرفیت بار بالا و مقاومت در برابر محیط های ساینده.

---

9. صنعت هوافضا

برنامه:حمل و نقلاجزای هواپیما ، بخش های بدنه، و موتورهای موجود در آشیانه های مونتاژ.

ویژگی ها:کنترل دقیق حرکت ، سیستم های ضد مسی و دقت بالابر بالا.

---

10. تدارکات دفاع و نظامی

برنامه:در حال حرکتوسایل نقلیه زرهی ، موشک یا پناهگاه های مدولاردر انبارها و واحدهای تولید دفاعی.

ویژگی ها:سیستم های کنترل ایمن ، گزینه های ضد انفجار و ارتفاعات ترخیص کالا از گمرک.





1. طراحی و مهندسی
طراحی سفارشی: بر اساس نیازهای مشتری (دهانه ، ارتفاع ، سرعت بالابر و غیره) ، مهندسان نقشه ها و طرح های مفصلی را ایجاد می کنند و از رعایت استانداردهای ایمنی و ظرفیت بار اطمینان می دهند.
تجزیه و تحلیل ساختاری: طرح با استفاده از نرم افزار مهندسی برای تأیید قدرت ، پایداری و توزیع بار مناسب در معرض تجزیه و تحلیل ساختاری قرار دارد.
2. تهیه مواد
مواد اولیه: صفحات و بخش های فولادی با استحکام بالا برای قاب جرثقیل ، تسمه ها و سایر اجزای مهم سفارش داده می شود.
انتخاب مؤلفه: اجزای مکانیکی و الکتریکی مانند موتورها ، جعبه دنده ها ، بالابر ها و سیستم های کنترل از تأمین کنندگان قابل اعتماد تهیه می شوند.
3. ساخت اجزای جرثقیل
ساخت گیدر: کمربندهای اصلی (فوقانی و پایین) با برش ، جوشکاری و مونتاژ بخش های فولادی ساخته می شوند. این شامل ایجاد خرپا یا کمربند جعبه برای حداکثر قدرت است.
قاب و تسمه های متقاطع: قاب اصلی و تسمه های متقاطع جوش داده می شوند و مونتاژ می شوند. این ساختارها از بالابر و سایر مؤلفه ها پشتیبانی می کنند.
مونتاژ بالابر و واگن برقی: مکانیسم بالابر (که بار را بالا می برد) و واگن برقی (که بالابر را در امتداد گانت ها حرکت می دهد) به طور جداگانه مونتاژ و آزمایش می شوند.
4. مونتاژ مکانیکی و الکتریکی
مونتاژ ساختار جرثقیل: قاب گانتی در محل مونتاژ می شود ، جایی که تسمه های فوقانی و تحتانی ، تیرهای متقاطع و تیرهای انتهایی به هم پیوسته اند.
نصب مکانیسم بالابر: مکانیسم بالابر ، از جمله طبل بالابر ، موتور و گیربکس ، در ساختار جرثقیل ادغام شده است.
تنظیم واگن برقی و راه آهن: سیستم واگن برقی به سمت بالایی سوار شده است و سیستم ریلی برای هدایت حرکت واگن برقی در امتداد جرثقیل تنظیم شده است.
5. نصب سیستم الکتریکی و کنترل
سیم کشی و کنترل پنل: سیم کشی الکتریکی نصب شده است و موتورها ، سنسورها و سیستم های کنترل جرثقیل را به هم وصل می کند. کنترل پنل برای مدیریت کلیه عملیات جرثقیل (حرکت ، بالابر ، کنترل سرعت) تنظیم شده است.
سیستم های ایمنی: ویژگی های ایمنی مانند محافظت از اضافه بار ، سوئیچ های محدود ، سیستم های ضد برخورد و توقف های اضطراری ، در سیستم کنترل ادغام می شوند.
6. آزمایش و کنترل کیفیت
آزمایش قبل از مونتاژ: قبل از مونتاژ کامل ، مؤلفه های فردی (موتورها ، بالابرها ، سیستم های کنترل) برای عملکرد آزمایش می شوند.
آزمایش بار: جرثقیل تحت شرایط کنترل شده آزمایش می شود تا اطمینان حاصل شود که با اطمینان می تواند 40 تن امتیاز را بالا ببرد. این شامل هر دو تست بار استاتیک (آزمایش جرثقیل با وزنه ها) و تست های بار پویا (آزمایش در شرایط عملیاتی واقعی) است.
بازرسی نهایی: برای بازرسی از جوش ها ، اتصالات و اتصالات مکانیکی ، یک بررسی با کیفیت کامل انجام می شود تا اطمینان حاصل شود که آنها از استانداردهای لازم برخوردار هستند.
7. محافظت از نقاشی و خوردگی
آماده سازی سطح: ساختار جرثقیل تمیز می شود و هر مناطق خشن برای اطمینان از چسبندگی مناسب رنگ صاف می شود.
نقاشی: جرثقیل با استفاده از رنگ صنعتی با کیفیت بالا برای محافظت در برابر خوردگی و عوامل محیطی ، از دوام در محیط های فضای باز اطمینان می یابد.
پوشش ضد خوردگی: در صورت لزوم ، پوشش های ضد خوردگی اضافی (مانند گالوانیزه شدن گرم) برای اجزای کلیدی اعمال می شود.
8. مونتاژ و آزمایش نهایی
مونتاژ کامل: پس از تهیه همه مؤلفه ها ، جرثقیل به طور کامل مونتاژ شده و سیستم های الکتریکی به هم وصل می شوند.
آزمایش عملیاتی: جرثقیل تحت آزمایش عملیاتی نهایی ، از جمله کلیه کارکردها (بلند کردن ، کاهش ، حرکت چرخ دستی و غیره) قرار دارد و برای اطمینان از دقت کالیبره می شود.
تأیید ایمنی: ویژگی های ایمنی (سوئیچ های محدود ، توابع توقف اضطراری و غیره) برای رعایت کامل مقررات تأیید می شوند.
9. حمل و نقل و نصب
جداسازی برای حمل و نقل: برای جرثقیل های بزرگ ، قطعات ممکن است برای حمل و نقل آسان به محل نصب جدا شوند.
نصب در محل: در محل مشتری ، جرثقیل مجدداً جمع شده و در محل نصب می شود. تیم نصب تضمین می کند که جرثقیل به درستی روی ریل ها نصب شده است و تمام سیستم های برقی به هم وصل شده اند.
آزمایش نهایی سایت: جرثقیل در محل آزمایش می شود تا اطمینان حاصل شود که مطابق آنچه انتظار می رود کار کند ، با تنظیمات نهایی در صورت لزوم انجام می شود.
10. تحویل و آموزش
آموزش مشتری: اپراتورها در مورد نحوه استفاده ایمن از جرثقیل ، از جمله عملیات کنترل و روشهای ایمنی آموزش دیده اند.
مستندات: مشتری کتابچه راهنمای جرثقیل ، برنامه نگهداری و جزئیات ضمانت را دریافت می کند.

نمای کارگاه:

این شرکت یک بستر مدیریت تجهیزات هوشمند نصب کرده است و 310 مجموعه (مجموعه) روبات های کنترل و جوشکاری را نصب کرده است. پس از اتمام برنامه ، بیش از 500 مجموعه (مجموعه) وجود خواهد داشت و نرخ شبکه تجهیزات به 95 ٪ خواهد رسید. 32 خط جوش استفاده شده است ، 50 مورد قرار است نصب شود و میزان اتوماسیون کل خط تولید به 85 ٪ رسیده است.
