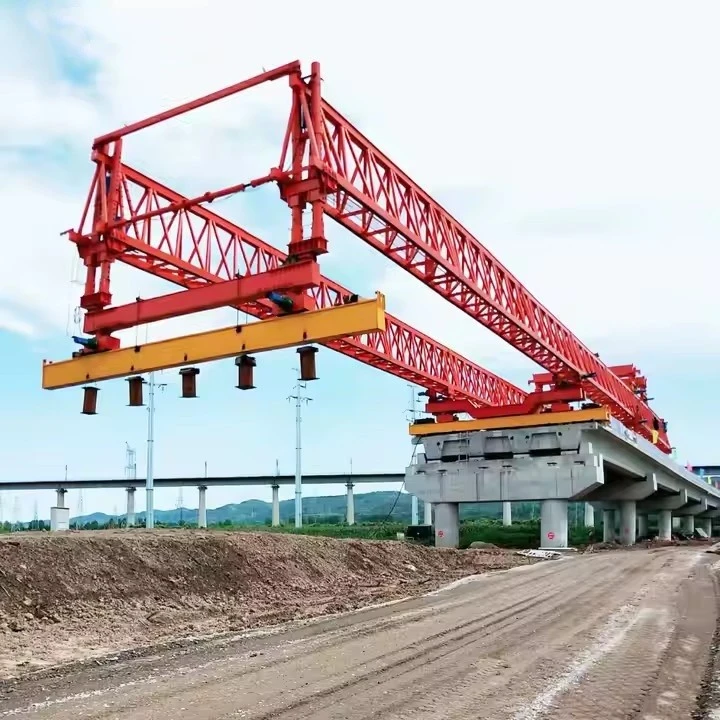

ماشین نصب پل برای ساخت و ساز

این تجهیزات پیشرفته که برای ایجاد انقلابی در نحوه ساخت پل ها طراحی شده است،---فناوری پیشرفته، کارایی و ایمنی را ترکیب می کند تا نتایج استثنایی را در پروژه های ساخت پل ارائه دهد.





ماشین نصب پل (BEM) یک قطعه تخصصی از تجهیزات ساختمانی است که برای نصب کارآمد و دقیق قطعات پل، تیرها و عرشه ها استفاده می شود. این ماشین‌ها برای پروژه‌های ساخت پل در مقیاس بزرگ، به‌ویژه در ساخت پل سگمنتال، نصب تیرهای پیش‌ساخته، و روش‌های کنسول متعادل ضروری هستند.

ویژگی‌های کلیدی دستگاه برج پل (BEM):
1. ظرفیت بار بالا
برای رسیدگی به بخش‌های بتنی پیش‌ساخته سنگین، تیرهای فولادی یا عرشه‌های پل کامل-طراحی شده است.

بسته به مدل، قادر به بلند کردن و قرار دادن بارهای بین 100 تا بیش از 1000 تن است.

2. دهانه و ارتفاع قابل تنظیم
طراحی مدولار به طول دهانه قابل تنظیم اجازه می دهد تا عرض های مختلف پل را در خود جای دهد.

سیستم های هیدرولیک یا مکانیکی تنظیم ارتفاع را برای ارتفاع های مختلف اسکله امکان پذیر می کند.

3. قابلیت خود{1} پرتاب و خودکششی{2}
بسیاری از BEM ها خود{0}}راه اندازی می شوند، به این معنی که می توانند بدون نیاز به جرثقیل های اضافی به جلو حرکت کنند.

مجهز به خزنده، ریل یا چرخ برای تحرک در امتداد تراز پل.

4. سیستم موقعیت یابی دقیق
از جک‌های هیدرولیک، وینچ‌ها و کنترل‌های رایانه‌ای برای دقت سطح میلی‌متری-در قرار دادن بخش استفاده می‌کند.

برخی از مدل‌ها برای موقعیت‌یابی بهینه، دارای هم‌ترازی با لیزر{0}}هدایت یا GPS{1}} هستند.

5. سیستم های پشتیبانی برای روش های مختلف ساخت و ساز
نصب کنسول متعادل: از نصب بخش-بر-بخش از پایه ها پشتیبانی می کند.

راه‌اندازی تدریجی: برای فشار دادن-عرشه‌های پل از پیش مونتاژ شده در جای خود استفاده می‌شود.

نصب کامل-: کل دهانه پل را در یک عملیات بلند کرده و قرار می‌دهد.

6. ویژگی های ایمنی و ثبات
مکانیسم‌های ضد{0}} نوک و وزنه‌های تعادل پایداری را در هنگام بلند کردن تضمین می‌کنند.

خرابی-سیستم‌های ترمز ایمن و طرح‌های مقاوم در برابر باد-برای پل‌های بلند-ارتفاع یا بلند-.

7. کنترل از راه دور و خودکار
مدل‌های پیشرفته شامل عملکرد{0}}کنترل از راه دور برای ایمنی در مناطق خطرناک است.

حمل خودکار بخش کار دستی را کاهش می دهد و ساخت و ساز را سرعت می بخشد.

8. سازگاری با انواع پل
مناسب برای پل های بزرگراهی، پل های راه آهن، پل های عبوری و روگذرهای شهری.

می توان برای سازه های پل بتنی، فولادی یا کامپوزیت سفارشی کرد.

9. مونتاژ و جداسازی سریع
طراحی شده برای استقرار سریع برای به حداقل رساندن تاخیر در ساخت و ساز.

اجزای مدولار امکان حمل و نقل آسان بین محل کار را فراهم می کند.

کاربردهای ماشین آلات برافراشتن پل:
ساخت پل قطعه ای (پیش ساخته یا ریخته گری-در-محل)

تیرهای پرتاب برای تیرهای پیش ساخته

نصب عرشه پل معلق-کابلی

ساخت راه‌آهن و راه‌آهن مترو





ماشین نصب پل (BEM) یک قطعه تخصصی از تجهیزات ساختمانی است که برای مونتاژ و نصب قطعات پل، تیرها یا اجزای پیش ساخته استفاده می شود. در زیر مشخصات دقیق ساخت و ساز برای یک ماشین نصب پل معمولی آمده است:

1. مشخصات عمومی
نوع ماشین: نصب کننده خود-راه اندازی، مدولار یا دروازه ای{1}}

کاربرد: پل های سگمنتال پیش ساخته، پرتاب تیر، ساخت و ساز متعادل کنسول

ظرفیت بار: 100-500 تن (بر اساس نیاز پروژه متفاوت است)

برد دهانه: 30 تا 60 متر (قابل تنظیم برای پیکربندی های مختلف پل)

منبع تغذیه: هیدرولیک/الکتریک/دیزل-دارای برق

سیستم کنترل: خودکار/راه‌دور{0}}با نادیده گرفتن دستی کنترل می‌شود

2. اجزای سازه ای
تیر/تیر اصلی: فولاد با استحکام بالا (درجه S355/S460) با طول قابل تنظیم

برج ها/ستون های تکیه گاه: جک های هیدرولیک یا مکانیکی برای تنظیم ارتفاع

دماغه پرتاب: حرکت رانش به جلو را در هنگام نعوظ تسهیل می کند

مکانیسم بالابر: وینچ ها یا جرثقیل های هیدرولیک با موقعیت یابی دقیق

سیستم سفر: مکانیزم ریلی-بر پایه چرخ- یا کشویی

3. الزامات عملکردی
سرعت نعوظ: 10 تا 20 متر در روز (بسته به وزن و پیچیدگی بخش)

دقت تراز: ± 5 میلی متر در موقعیت عمودی/افقی

پایداری: مقاومت در برابر باد تا سرعت 45 کیلومتر در ساعت (با قفل خودکار در بادهای شدید)

ویژگی‌های ایمنی: سنسورهای اضافه بار، ترمزهای اضطراری، سیستم‌های-ضد برخورد

4. نصب و راه اندازی
مونتاژ: مونتاژ-در سایت با اجزای مدولار برای حمل و نقل آسان

روش پرتاب: پرتاب تدریجی، نصب کنسول یا دهانه-با-قرار دادن دهانه

حمل بار: قابلیت بلند کردن، چرخش و قرار دادن قطعات یا تیرهای پیش ساخته را دارد

قابلیت تنظیم: قابل انطباق با ترازهای پل منحنی و مستقیم

5. ایمنی و انطباق
استانداردهای طراحی: EN 1993 (Eurocode 3)، مقررات ایمنی OSHA/ANSI

الزامات اپراتور: پرسنل خبره با آموزش های تخصصی

تعمیر و نگهداری: بازرسی روزانه سیستم های هیدرولیک، بررسی یکپارچگی سازه

6. ملاحظات زیست محیطی
سطح نویز:<75 dB (with sound dampening features)

آلایندگی: مطابق با Tier 4/Stage V برای موتورهای دیزلی

حداقل اختلال در زمین: ردپای کاهش یافته برای مناطق حساس به محیط زیست

7. ویژگی های اختیاری
سیستم نقشه برداری خودکار: هم ترازی با لیزر{0}}برای دقت

مکانیسم صعود تطبیقی: برای ارتفاع اسکله متغیر

تله متری و نظارت از راه دور: ثبت اطلاعات در زمان واقعی-برای مدیریت پروژه

نتیجه گیری
ماشین نصب پل باید قوی، دقیق و سازگار با روش های مختلف ساخت و ساز باشد. مشخصات باید با الزامات خاص پروژه، از جمله ظرفیت بار، طول دهانه، و شرایط محیطی مطابقت داشته باشد.





ماشین نصب پل (BEM) یک قطعه تخصصی از تجهیزات ساختمانی است که برای مونتاژ و نصب اجزای پیش ساخته پل مانند تیرها، قطعات و عرشه ها در طول ساخت پل استفاده می شود. این ماشین‌ها کارایی، ایمنی و دقت را در پروژه‌های پل‌سازی-به‌ویژه برای سازه‌های طولانی- یا پیچیده افزایش می‌دهند.

انواع ماشین های پل نصب
سیستم های جرثقیل دروازه ای - برای بلند کردن و قرار دادن تیرهای پیش ساخته یا قطعات استفاده می شود.

راه‌اندازی دروازه‌ها – در امتداد عرشه پل حرکت کنید تا بخش‌ها را در ساخت‌وساز متعادل کنسرو قرار دهید.

-حمل‌کننده‌های مدولار خودکششی (SPMT) – وسایل نقلیه سنگین-چند محور-که اجزای پل بزرگ را حمل و جابجا می‌کنند.

ماشین‌های پرتاب افزایشی - بخش‌های پل را به‌طور متوالی از یک تکیه‌گاه به محل خود فشار دهید.

برافراشته های قطعه (ماشین های راه اندازی تیرآهن) - به طور خاص برای ساخت پل سگمنتال پیش ساخته طراحی شده است.









ماشین نصب پل (BERM) یک قطعه تخصصی از تجهیزات ساختمانی است که برای مونتاژ کارآمد و ایمن قطعات پل طراحی شده است. این ماشین‌ها معمولاً در ساخت پل‌های مدرن، به‌ویژه برای پل‌های قطعه‌ای پیش‌ساخته، پل‌های کنسول متعادل، و روش‌های ساخت دهانه-به‌واسطه-استفاده می‌شوند.

مزایای ماشین های پل نصب در ساختمان:
راندمان و سرعت بالا

BERM ها مونتاژ سریع بخش های پل را امکان پذیر می کنند و زمان ساخت را به طور قابل توجهی کاهش می دهند.

فرآیندهای خودکار کار دستی را به حداقل می‌رسانند و به پیشرفت مداوم کار اجازه می‌دهند.

کنترل دقیق و کیفیت

قرار دادن دقیق قطعات پل سنگین را با حداقل خطا تضمین می کند.

خطر ناهماهنگی را کاهش می دهد و یکپارچگی سازه را بهبود می بخشد.

ایمنی پیشرفته

نیاز کارگران به انجام کارهای خطرناک در ارتفاعات را به حداقل می رساند.

خطرات مرتبط با عملیات جرثقیل سنتی را کاهش می دهد.

کاهش اختلال در ترافیک

ایده آل برای مناطق شهری که به حداقل رساندن بسته شدن جاده یا راه آهن بسیار مهم است.

امکان ساخت و ساز بر روی زیرساخت های موجود (به عنوان مثال، بزرگراه ها، رودخانه ها) را بدون موانع عمده فراهم می کند.

هزینه-اثربخشی

کاهش هزینه های نیروی کار به دلیل اتوماسیون و کاهش هندلینگ دستی.

نیاز به تکیه گاه های موقت یا داربست گسترده را کاهش می دهد.

تطبیق پذیری

می تواند برای انواع مختلف پل (به عنوان مثال، تیرهای جعبه، تیرهای T{2}}، قوس ها) سازگار شود.

مناسب برای روش های مختلف ساخت و ساز (دهانه-به- دهانه، کنسول متعادل، پرتاب تدریجی).

حداقل تاثیر زیست محیطی

نیاز به ساخت و سازهای بزرگ را کاهش می دهد و مزاحمت زمین را کاهش می دهد.

صدا و آلودگی کمتر نسبت به روش های سنتی.

توانایی تحمل بارهای سنگین

قادر به بلند کردن و قرار دادن قطعات عظیم پیش ساخته (تا صدها تن).

نیاز به جرثقیل های متعدد یا تجهیزات بالابر سنگین را از بین می برد.

همه-ساخت و ساز آب و هوا

برخی از BERM ها برای عملکرد در شرایط آب و هوایی چالش برانگیز طراحی شده اند و از رعایت جدول زمانی پروژه اطمینان حاصل می کنند.

طراحی مدولار و قابل استفاده مجدد

بسیاری از BERM ها را می توان از هم جدا کرد و برای چندین پروژه مجددا استفاده کرد و کارایی هزینه را بهبود بخشید.





ماشین نصب پل (BERM) یک قطعه تخصصی از تجهیزات ساختمانی است که برای مونتاژ و قرار دادن قطعات پل به طور موثر و ایمن استفاده می شود. این ماشین‌ها در ساخت پل‌های مدرن، به‌ویژه برای پل‌های-طولانی، راه‌راه‌ها و بزرگراه‌های مرتفع بسیار مهم هستند.
کاربردها در ساخت و ساز
ساخت و ساز پل قطعه ای - بخش های پیش ساخته بلند شده و مونتاژ می شوند.

خطوط راه آهن و بزرگراه - ساخت و ساز در بخش های مرتفع را تسریع می کند.

روگذرهای شهری – با نصب سریع، اختلال در ترافیک را به حداقل می رساند.

پل‌های بلند-- از روش‌های کانتینور متعادل پشتیبانی می‌کند.

بازسازی پل - به جایگزینی موثر بخش های پل قدیمی کمک می کند.





ماشین نصب پل (BEM) یک قطعه تخصصی از تجهیزات مورد استفاده در ساخت پل ها، به ویژه برای قرار دادن قطعات پیش ساخته یا تیرها است. اگر به روند تولید یک جرثقیل ساختمانی (مانند BEM) اشاره می کنید، در اینجا یک تقسیم ساختاری از فرآیند تولید آورده شده است:

1. فاز طراحی و مهندسی
تجزیه و تحلیل نیازمندی ها: ظرفیت بار، طول دهانه، تحرک و شرایط عملیاتی را تعیین کنید.

مدل سازی CAD: مدل های سه بعدی دقیق از ساختار BEM، از جمله بوم ها، ساپورت ها، سیستم های هیدرولیک و کنترل ها را ایجاد کنید.

تجزیه و تحلیل ساختاری: برای اطمینان از استحکام و پایداری تحت بار، آنالیز المان محدود (FEA) را انجام دهید.

انطباق با مقررات: اطمینان از رعایت استانداردهای بین المللی (ISO، OSHA، EN، و غیره).

2. تهیه مواد
فولاد با استحکام بالا-: مواد اولیه برای تیرها، بوم ها و شاسی.

اجزای هیدرولیک: سیلندرها، پمپ ها و سوپاپ ها برای حرکت و بلند کردن.

سیستم های الکتریکی: موتورها، سنسورها و تابلوهای کنترل.

مواد مصرفی و اتصال دهنده های جوشکاری: پیچ و مهره و میله های جوش{0} درجه بالا.

3. فرآیند ساخت
الف. ساخت سازه
برش: برش پلاسما یا لیزر صفحات و تیرهای فولادی.

خم شدن و شکل دهی: شکل دادن به اجزا با استفاده از ترمز فشاری.

جوشکاری:

جوشکاری مونتاژ فرعی تیرها، بومها و قابهای پشتیبانی.

جوش های با نفوذ کامل برای قطعات تحمل بار بحرانی-.

عملیات حرارتی جوش (PWHT) را برای کاهش تنش‌ها ارسال کنید.

ماشینکاری: حفاری و فرز برای مونتاژ دقیق.

ب. مونتاژ مکانیکی
نصب سیستم هیدرولیک: نصب سیلندرها، پمپ ها و شیلنگ ها.

مکانیزم محرک: نصب موتورها، گیربکس ها و آهنگ ها/چرخ ها (در صورت متحرک بودن).

وزنه های تعادل و تثبیت کننده ها: اضافه کردن بالاست برای تعادل.

ج. یکپارچه سازی سیستم برق و کنترل
دسته سیم: سنسورهای اتصال، کلیدهای محدود و واحدهای کنترل.

راه اندازی PLC و HMI: برنامه نویسی برای عملیات خودکار.

سیستم‌های ایمنی: حفاظت از اضافه بار، توقف اضطراری، و دستگاه‌های ضد برخورد-.

4. کنترل کیفیت و تست
بازرسی ابعادی: بررسی تلورانس ها با CMM (ماشین اندازه گیری مختصات).

آزمایش غیر مخرب (NDT): آزمایش اولتراسونیک، ذرات مغناطیسی یا اشعه ایکس- برای جوش.

تست بار: تست بار استاتیک و دینامیک برای تایید ظرفیت.

تست عملکردی: بررسی حرکات هیدرولیکی، کنترل های الکتریکی و ویژگی های ایمنی.

5. نقاشی و سطح درمان
سندبلاست: آماده سازی سطح برای چسبندگی رنگ.

بتونه کاری و رنگ‌آمیزی: پوشش‌های ضد خوردگی (اپوکسی/پلی‌اورتان).

علامت گذاری و برچسب گذاری: هشدارهای ایمنی و دستورالعمل های عملیاتی.

6. مونتاژ نهایی و راه اندازی
در{0}}مجموعه سایت (در صورت مدولار): BEMهای بزرگ ممکن است به صورت قطعات حمل و نقل شوند و در محل ساخت و ساز مونتاژ شوند.

آموزش اپراتور: نمایش پروتکل های کنترل، نگهداری و ایمنی.

آزمایش میدانی: آزمایشی با قطعات پل واقعی (در صورت وجود) اجرا می شود.

7. تحویل و نصب
حمل و نقل: جداسازی قطعات (در صورت نیاز) و برنامه ریزی تدارکات.

نصب در محل: نصب با استفاده از جرثقیل های کمکی و بررسی تراز.

تحویل: بازرسی نهایی و صدور گواهی قبل از استفاده عملیاتی.





این شرکت پلتفرم مدیریت هوشمند تجهیزات را نصب کرده و 310 مجموعه (مجموعه) ربات هندلینگ و جوشکاری را نصب کرده است. پس از اتمام طرح، بیش از 500 مجموعه (مجموعه) وجود خواهد داشت و نرخ شبکه سازی تجهیزات به 95% می رسد{4}} خطوط جوش مورد استفاده قرار گرفته است، 50 مورد برای نصب برنامه ریزی شده است و نرخ اتوماسیون کل خط تولید به 85% رسیده است.
