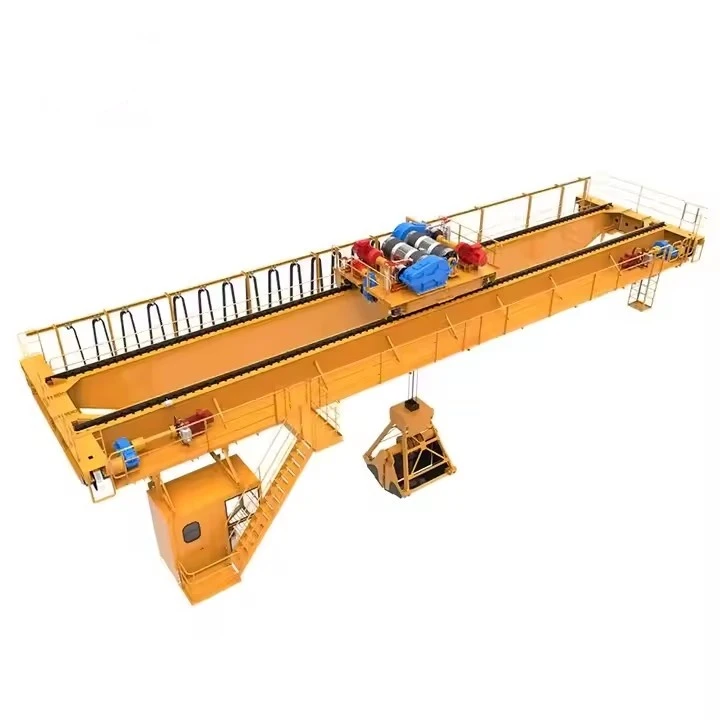

با جرثقیل پل Grab Waste Grab

چرا جرثقیل پل جمع آوری زباله را انتخاب کنید؟

هنگامی که:

مواد شما شل و حجیم است:شما در حال جابجایی با مواد بدون{0}} سست مانند MSW، RDF یا ضایعات هستید.

مخلوط کردن لازم است:شما باید توده مواد را همگن کنید تا کیفیت ثابتی داشته باشد، که در کارخانه‌های ضایعات-تا-انرژی بسیار مهم است.

محیط سخت است:جرثقیل باید در برابر سایش، خوردگی، گرد و غبار و قرار گرفتن در معرض احتمالی مواد شیمیایی زنده بماند.

یکپارچه سازی فرآیند کلیدی است:جرثقیل فقط برای جابجایی اشیا نیست، بلکه بخش مهمی از فرآیند تولید است و به ویژگی هایی مانند توزین و اتوماسیون نیاز دارد.

ظرفیت و چرخه وظیفه بالا هستند:برای کارکرد 24 ساعته و 7 روز هفته که بارهای چند{2}تنی را جابجا می کند، به یک ماشین قوی نیاز دارید.



ویژگی	جرثقیل پل جمع آوری زباله	جرثقیل سقفی استاندارد (قلاب)	جرثقیل آهنربایی	جرثقیل دستی
عملکرد اولیه	گرفتن، مخلوط کردن، و تغذیه مواد فله شل.	بلند کردن و جابجایی بارهای یکپارچه و پیش-.	بلند کردن و جابجایی مواد آهنی	گرفتن مواد فله (وظیفه سبک تر).
پایان افکتور	چنگ زدن موتوری (پوست پرتقال، کاکتوس)	قلاب	الکترومغناطیس	طناب-عملیات گیر
کنترل دقیق	بالا (برای گرفتن، مخلوط کردن)	بالا (برای قرار دادن بار)	بالا (برای قرار دادن بار)	کم تا متوسط
پتانسیل اتوماسیون	بسیار زیاد (اغلب کاملاً خودکار)	متوسط ​​(می تواند خودکار باشد)	متوسط ​​(می تواند خودکار باشد)	کم (عملکرد دستی)
ظرفیت معمولی	5 تا 30+ تن (در هر برداشت)	5 تا 500+ تن	5 تا 30+ تن	1 تا 10 تن
محیط کار	شدید: ساینده، خورنده، گرد و غبار، گازهای انفجاری.	کارگاه عمومی، تمیز، منظم.	کارخانه های اسقاط، بازیافت.	تنظیمات صنعتی ملایم تر
مزیت کلیدی	هدف-برای حمل زباله، اختلاط، و تغذیه فرآیند ساخته شده است.	تطبیق پذیری برای لیفتینگ عمومی	سرعت و کارایی با ضایعات آهنی.	هزینه اولیه کمتر برای برداشت فله
محدودیت کلیدی	هزینه اولیه بالا بیش از حد برای هر برنامه غیر انبوه-.	نمی تواند مواد شل و بسته بندی نشده را تحمل کند.	فقط روی مواد مغناطیسی کار می کند. قطع برق باعث افت بار می شود.	آهسته،-فشار کار. برای زباله های سنگین و ساینده مناسب نیست.



اجزای اصلی: بلبرینگ، گیربکس، موتور، پمپ

محل مبدا: هنان، چین

گارانتی: 1 سال

وزن (کیلوگرم): 2000 کیلوگرم

بازرسی خروجی ویدیو-: ارائه شده است

گزارش تست ماشین آلات: ارائه شده است

طراحی: پرتو دوبل

اثربخشی: راندمان بالا

سرعت عملیات: عملکرد با سرعت بالا

پایداری: عملکرد ضد-نوسان

رنگ: اختیاری

منبع تغذیه: 110 ولت / 220 ولت / 230 ولت / 380 ولت / 440 ولت، سفارشی

دهانه: 7.5-31.5 متر

این نوع جرثقیل ادغام پیچیده ای از قطعات ساختاری، مکانیکی و الکتریکی است که برای انجام وظایف فوق العاده طراحی شده است.

خرابی اجزای جرثقیل پل جمع آوری زباله

سیستم را می توان به چهار بخش اصلی تقسیم کرد:

سازه پل(بخش "جرثقیل پل")

چنگ زدن / چنگ زدن(ابزار Grab)

بالابر و چرخ دستی(مکانیسم بلند کردن و جابجایی)

سیستم کنترل و قدرت("سیستم عصبی")



1. ساختار پل

این چارچوب اولیه ای است که منطقه کار را در بر می گیرد، مانند پناهگاه زباله.

تیر(های) پل:تیر(های) افقی اصلی که دهانه جرثقیل را تشکیل می دهند. آنها برای استحکام فوق العاده برای تحمل بارهای سنگین و مقاومت در برابر پیچش طراحی شده اند.

تک تیر:یک جعبه اصلی-پرتو. برای کار سبک تر و دهانه های کوتاه تر استفاده می شود.

تیر دوتایی:دو تیر اصلی. استاندارد برای کاربردهای زباله سنگین{1}}زیرا آنها ارتفاع و ظرفیت قلاب بیشتری را ارائه می دهند.

کامیون های پایانی:مجموعه ها در هر انتهای تیرهای پل نصب شده اند. آنها اجزایی را در خود جای می دهند که به کل جرثقیل اجازه حرکت می دهد.

چرخ / لاستیک:چرخ‌های فولادی بزرگ و آهنگری که روی ریل‌های باند فرودگاه حرکت می‌کنند. اغلب دارای فلنج های دوتایی برای ایمنی در محیط های کثیف هستند.

موتورهای محرک:موتورهای الکتریکی AC یا DC که نیروی چرخ ها را برایسفر طولانی(حرکت در طول ساختمان).

ترمز:ترمزهای ایمن{0} از کار افتاده که در صورت قطع برق به طور خودکار درگیر می شوند.

ریل باند:ریل‌های فولادی سنگین-که به‌طور ایمن روی ستون‌های تکیه‌گاه ساختمان نصب شده‌اند، که کامیون‌های انتهایی جرثقیل روی آن‌ها حرکت می‌کنند.توجه: اگرچه بخشی از خود جرثقیل نیستند، اما جزء حیاتی سیستم هستند.

2. چنگ زدن / چنگ زدن

این ابزار تخصصی است که هدف جرثقیل را مشخص می کند. به بالابر متصل است و به طور خاص برای زباله طراحی شده است.

آرواره ها (صدف ها):قسمت های اصلی که برای گرفتن مواد بسته می شوند. برای ضایعات، آنها صاف نیستند، اما دارای ویژگی هایی برای حفاری و نگهداری مواد شل و درهم پیچیده هستند.

گرفتن پوست پرتقال:دارای 4، 5 یا 6 آرواره است که برای تشکیل یک کره بسته می شوند. عالی برای زباله های جامد شهری (MSW)، ضایعات و زباله های تخریب.

گرفتن کاکتوس:شبیه پوست پرتقال اما با آرواره های بلندتر و نوک تیزتر برای نفوذ بیشتر در توده ها.

چنگال تاشو:دو فک لولایی، بیشتر برای شن، شن، یا دانه رایج است، اما گاهی اوقات برای انواع خاصی از زباله استفاده می شود.



قاب بالا / سر:ساختار بالای چنگال که به بالابر متصل می شود. این شامل مکانیسمی است که فک ها را باز و بسته می کند.

نوارهای طناب یا سیلندرهای هیدرولیک:

طناب-عملکرد:از چند سیم طناب (کابل) از بالابر برای باز و بسته کردن فک ها استفاده می کند. بسیار رایج و قوی.

موتور-کارکرده:دارای یک موتور الکتریکی مستقل روی چنگال برای به حرکت درآوردن مکانیسم باز/بستن.

هیدرولیک-کارکرده:از یک واحد قدرت هیدرولیک روی چرخ دستی استفاده می کند تا سیلندرها را روی چنگال برای نیروی بسته شدن قوی به کار ببرد.

3. بالابر و چرخ دستی

این واحدی است که گیره را بلند می کند و آن را در عرض پل حرکت می دهد.

قاب چرخ دستی:قاب فولادی که واحد بالابر را حمل می کند و در امتداد تیر(های) پل حرکت می کندریل واگن برقی.

ترولی درایو:موتور، گیربکس، چرخ ها و ترمزهایی که فراهم می کنندسفر متقابل(حرکت در عرض جرثقیل).

واحد بالابر:مکانیسم بلند کردن هسته.

موتور بالابر:یک موتور الکتریکی قدرتمند، اغلب متغیر-فرکانس درایو (VFD) برای کنترل دقیق سرعت بلند کردن.

طبل(ها) یا شیوها:سیم طناب (کابل) را نگه می دارد و می پیچد. یک چنگال 4 طناب به یک بالابر با درام های متعدد یا یک درام منفرد با شیارهای متعدد نیاز دارد.

طناب سیمی:کابل فولادی ویژه و درجه بالا- که برای مقاومت در برابر سایش و خستگی بسیار طراحی شده است. برای چنگ زدن با طناب-، چندین طناب وجود دارد (به عنوان مثال، طناب ها را نگه دارید، ببندید، و باز کنید).

ترمز بالابر:یک ترمز مکانیکی اولیه که در صورت قطع برق، بار را به طور خودکار نگه می دارد.

بلوک بارگذاری / قلاب:مجموعه ای که سیم طناب ها را به چنگال متصل می کند. این شامل یک قلاب بزرگ فولادی آهنگری یا یک پیوند اصلی است.

4. سیستم کنترل و قدرت

کابین یا رادیو کنترل از راه دور:

کابین اپراتور:یک کابین محصور،{0}}تهویه‌شده و تحت فشار که روی جرثقیل یا چرخ دستی نصب شده است. اپراتور را از گرد و غبار، دود و صدا محافظت می کند. مجهز به جوی استیک، دوربین و مانیتور.

کنترل از راه دور رادیویی:یک فرستنده قابل حمل و ضد آب که توسط اپراتور استفاده می شود. این به آنها اجازه می دهد تا به بهترین نقطه برای گرفتن ایمن و کارآمد حرکت کنند.

سیستم فستون / قرقره کابل:

فستون:مسیری با کریرهای کشویی که کابل‌های برق و کنترل را در امتداد پل و واگن برقی حمل می‌کنند. رایج اما در معرض پوشیدن.

قرقره کابل (درام):قرقره های موتوری که با حرکت جرثقیل کابل برق سنگین را سیم پیچ و باز می کند. اغلب برایسفر طولانیحرکت

سیستم کنترل هوشمند:

کنترل کننده منطقی قابل برنامه ریزی (PLC):مغز جرثقیل. تمام حرکات، قفل های ایمنی و عملکردهای خودکار را مدیریت می کند.

سیستم توزین:سنسوری که وزن هر بار برداشت را اندازه می‌گیرد، که برای کنترل فرآیند در{0}}تلفیق- نیروگاه‌های انرژی بسیار مهم است.

سیستم‌های ضد{0}برخورد و اتوماسیون:سنسورها و نرم‌افزارهایی که امکان عملیات نیمه خودکار یا کاملاً خودکار را فراهم می‌کنند و از برخورد جرثقیل‌ها در پناهگاهی که توسط چندین جرثقیل سرو می‌شود جلوگیری می‌کند.

اجزای ایمنی:

سوئیچ های محدود:از عبور جرثقیل، واگن برقی و بالابر از محدوده ایمن خود جلوگیری می کند.

بادسنج:سرعت باد را اندازه گیری می کند (اگر جرثقیل در فضای باز باشد) و در صورت بالا بودن سطح می تواند عملکرد را غیرفعال کند.

دکمه های توقف اضطراری:در چندین نقطه بر روی جرثقیل و روی کنترل از راه دور قرار دارد.

طرح

فنی اصلی





مزایای جرثقیل پل گیر با زباله

این سیستم مزایای قابل توجهی نسبت به سایر روش‌های جابجایی مواد مانند لودرهای جلویی-یا بولدوزرها دارد.

1. حداکثر استفاده از فضا و پوشش بزرگ:

جرثقیل در بالای سر کار می کند و کل فضای کف پناهگاه یا محل ذخیره سازی را آزاد می کند. این اجازه می دهد تا حجم بسیار بیشتری از زباله در مقایسه با تأسیساتی که به تجهیزات زمینی-که به فضایی برای مانور نیاز دارند، ذخیره شود.

مال پلسفر طولانی(در طول ساختمان) و واگن برقیسفر متقابل(در عرض پل) یک پاکت کاری عظیم و مستطیل شکل تهیه کنید تا اطمینان حاصل کنید که هیچ ماده ای دور از دسترس نیست.

2. اختلاط و همگن سازی برتر:

این یک مزیت حیاتی است، به‌ویژه در نیروگاه‌های زباله-به-انرژی (WtE). چنگ زدن می تواند به طور مداوم توده زباله را برگرداند و مواد با سنین و ترکیبات مختلف را مخلوط کند.

این یک سوخت همگن با یک سازگار ایجاد می کندارزش حرارتی(محتوای انرژی) و رطوبت، که برای احتراق کارآمد و پایدار در دیگ ضروری است.

3. راندمان بالا و تغذیه مداوم:

جرثقیل می تواند چندین تن مواد را در یک چرخه گرفته و به سرعت به قیف خوراک منتقل کند.

این یک نرخ تغذیه مداوم و کنترل شده به خط پردازش (خردکن، نوار نقاله، دیگ بخار) را امکان پذیر می کند و بازده عملیاتی کل کارخانه را بهینه می کند.

4. بهبود محیط کار و ایمنی:

مهار:عملیات بالای سر شامل زباله های داخل پناهگاه است که باعث کاهش گرد و غبار، بو و فرار زباله به سایر قسمت های تاسیسات می شود.

ایمنی اپراتور:اپراتور از یک کابین امن، محصور، و{0}}با کنترل آب و هوا یا از روی زمین از طریق کنترل از راه دور کار می کند. این امر آنها را از تماس مستقیم با زباله ها، تردد ماشین آلات سنگین، آتش سوزی احتمالی پناهگاه ها و گازهای خطرناک (مانند متان) دور می کند.

5. تطبیق پذیری در حمل و نقل مواد:

چنگال های تخصصی (پوست پرتقال، کاکتوس) برای رسیدگی به طیف وسیعی از مواد دشوار طراحی شده اند: زباله های جامد مخلوط شهری (MSW)، اقلام حجیم، لاستیک ها، تشک ها، ضایعات فلزی، زباله های ساختمانی و غیره.

6. اتوماسیون و کنترل فرآیند:

این جرثقیل ها کاندیدای ایده آل برای اتوماسیون هستند. آنها را می توان برای کار 24 ساعته برنامه ریزی کرد و مسیرهای بهینه شده برای تغذیه مداوم گیاه را دنبال کرد.

یکپارچه شده استسیستم های توزینداده های دقیقی در مورد توان عملیاتی ارائه می دهد که امکان کنترل دقیق فرآیند و داده های عملیاتی ارزشمند را فراهم می کند.

7. کاهش هزینه های نگهداری و عملیات:

در حالی که سرمایه گذاری اولیه زیاد است، یک جرثقیل پل می تواند چندین قطعه از تجهیزات زمینی (لودر، بولدوزر) را جایگزین کند و هزینه های نگهداری، سوخت و نیروی انسانی مرتبط با ناوگان وسایل نقلیه را کاهش دهد.



کاربردهای جرثقیل پل جمع آوری زباله

مزایای منحصر به فرد این سیستم آن را به انتخاب مطلوب در چندین بخش کلیدی زباله و بازیافت تبدیل می کند:

1. زباله-به-انرژی (WtE) / انرژی-از-پسماند (EfW) گیاهان:

کاربرد اصلی:این رایج ترین و حیاتی ترین استفاده است.

عملکرد:برای بازیابی زباله از پناهگاه عظیم ذخیره سازی، آن را برای همگنی مخلوط کنید و آن را به قیف که به رنده احتراق منتهی می شود وارد کنید.

چرا از آن استفاده می شود:قابلیت اختلاط برای کیفیت سوخت ثابت با هیچ فناوری دیگری بی نظیر است.

2. تسهیلات بازیابی مواد (MRF) و مراکز بازیافت:

عملکرد:برای جابجایی و دسته بندی حجم زیادی از مواد قابل بازیافت ترکیبی (کاغذ، پلاستیک، فلزات) از چاله های دریافت کننده روی خطوط نقاله برای پردازش.

چرا از آن استفاده می شود:چنگ زدن بالای سر می تواند به طور موثر مواد را "گرفت و قرار دهد"، به سازماندهی جریان و حتی انجام مرتب سازی خشن کمک می کند (به عنوان مثال، گرفتن مقوا در درجه اول از یک منطقه).

3. محوطه های ضایعات فلزی و بازیافت:

عملکرد:جابجایی و بارگیری ضایعات خرد شده خودرو (ASR)، فلزات تکه تکه شده، ضایعات سست، و قطعات--خودروی پایان عمر (ELV).

چرا از آن استفاده می شود:آرواره های چنگال به اندازه کافی قوی هستند که می توانند قطعات فلزی تیز، سنگین و ساینده را که به تجهیزات دیگر آسیب می زند، بردارند.

4. عملیات دفن زباله و ایستگاه انتقال:

عملکرد:در ایستگاه‌های انتقال، زباله‌ها را سازماندهی کرده و برای حمل و نقل در کانتینرها بار می‌کنند. در محل های دفن زباله، می توان از آنها برای قرار دادن زباله ها و فشرده سازی استفاده کرد.

چرا از آن استفاده می شود:آنها تراکم زباله در ظروف را بهبود می بخشند و هزینه های حمل و نقل را کاهش می دهند.

5. پایانه های حمل و نقل انبوه (برای زباله-سوخت های مشتق شده):

عملکرد:جابجایی و جابجایی زباله-سوخت مشتق شده (RDF) یا سوخت جامد بازیابی شده (SRF)، که ضایعات فرآوری شده برای استفاده به عنوان سوخت در کوره های سیمان یا نیروگاه ها هستند.

چرا از آن استفاده می شود:حجم زیادی از سوخت فله و شل را به طور موثر و بدون تخریب حرکت می دهد.



فرآیند تولید الفجرثقیل پل ریخته گری متالورژی QDYشامل کنترل کیفیت دقیق و مهندسی تخصصی برای اطمینان از دوام، مقاومت در برابر حرارت و ایمنی است. در زیر به تفکیک مرحله به مرحله--رویه تولید آمده است:

1. طراحی و مهندسی

تحلیل بار و محیط- محاسبات برایظرفیت باربری (5–500+ تن)، دهانه و مقاومت در برابر حرارت.

مدلسازی CAD/3D- طراحی سازه، شبیه سازی تنش (FEA) و انطباق بااستانداردهای ISO، FEM یا GB.

سفارشی سازی– ویژگی‌های اختیاری (ضد انفجار، بالابرهای عایق‌شده، اتوماسیون) یکپارچه شده‌اند.



2. انتخاب مواد و آماده سازی

تیرهای اصلی و کالسکه های انتهایی– فولاد با استحکام بالا-Q345B, Q460C) یا فولاد آلیاژی{0}مقاوم در برابر حرارت.

طناب و قلاب سیمی- ویژهفولاد آلیاژی{0}}گرما(برای جابجایی فلز مذاب).

قطعات الکتریکی– کابل‌ها، موتورها و مواد عایق در برابر-درجه حرارت بالا{{1}.



3. ساخت قطعات کلیدی

الف. ساخت تیرچه پل

برش و جوشکاری- برش پلاسما / لیزر CNC برای دقت؛جوشکاری زیر آب (SAW)برای مفاصل با قدرت-بالا.

عملیات حرارتی– بازپخت{0}}تسکین دهنده استرس برای جلوگیری از تغییر شکل.

ماشینکاری- حفاری، فرز و سنگ زنی سطحی برای دقت مونتاژ.

ب. مونتاژ بالابر و چرخ دستی

درام بالابر و گیربکس- ماشین کاری شده برای عملکرد صاف؛ تحت تست شدهبار نامی 1.25 برابر.

ترمزهای مقاوم در برابر حرارت{{0}– ترمزهای دیسکی یا الکترومغناطیسی دوگانه برای نگه داشتن ایمن از کار افتادن-.

قلاب ملاقه و قفل ایمنی- آهنگری و تست اولتراسونیک برای ترک.

ج. سیستم پایان کامیون و باند

ماشینکاری چرخ و ریل- چرخ های فولادی سخت شده برای عمر طولانی سایش.

موتورهای درایو و کاهنده- مجهز بهمکانیسم های ضد لغزش-برای بارهای سنگین



4. یکپارچه سازی سیستم برق و کنترل

سیستم میله فستون / هادی– برای تامین برق در طول باند.

درایوهای فرکانس متغیر (VFD)- برای کنترل سرعت صاف و بهره وری انرژی.

مدارهای ایمنی- سنسورهای اضافه بار، سوئیچ های محدود و توقف اضطراری.

کنترل های اپراتور– آویز، کابین یاسیستم های از راه دور / خودکار.



5. درمان سطح و حفاظت از خوردگی

سندبلاست (SA 2.5 درجه)- زنگ زدگی را از بین می برد و چسبندگی رنگ را بهبود می بخشد.

رنگ و پوشش با دمای بالا{{0}– روکش روی-پرایمر غنی + روکش رویی{2}مقاوم در برابر حرارت (تا800 درجه).

عایق اجزای حیاتی– الیاف سرامیکی یا پوشش های نسوز روی قلاب ها و طناب ها.



6. مونتاژ و تست

الف. چک‌های قبل از مونتاژ

بازرسی ابعادی تیرها، واگن برقی و واگن های انتهایی.

تراز کردن ریل های باند و مسیرهای جرثقیل.

ب. تست بار (بر اساس استانداردهای ISO 4310 / گیگابایت)

نه-آزمایش بار- عملکرد موتور، ترمز و سفر را بررسی می کند.

تست بار استاتیک – ظرفیت نامی 1.25 برابربرای 10+ دقیقه.

تست بار دینامیکی – ظرفیت امتیازی 1.1 برابربا حرکات مکرر

تست ترمز اضطراری– مکانیسم‌های{0}ایمن خراب را تأیید می‌کند.

ج. اعتبارسنجی مقاومت حرارتی (برای جرثقیل های ریخته گری)

قرار گرفتن در معرض دمای بالا{0}}شبیه‌سازی شده (در صورت لزوم).



7. بسته بندی و تحویل

جداسازی قطعات (در صورت نیاز)- برای جرثقیل های بزرگ، قطعات به طور جداگانه ارسال می شوند.

بسته بندی ضد خوردگی– فیلم VCI یا ماده خشک کن برای حمل و نقل خارج از کشور.

مستندات- دستورالعمل ها، گزارش های آزمایشی و گواهینامه ها (CE، ISO، GOST و غیره).



8. نصب و راه اندازی (در-سایت)

تراز باند و مونتاژ مجدد جرثقیل.

تست بار نهایی و آموزش اپراتور.

نمای کارگاهی:

این شرکت پلتفرم مدیریت هوشمند تجهیزات را نصب کرده و 310 مجموعه (مجموعه) ربات هندلینگ و جوشکاری را نصب کرده است. پس از اتمام طرح، بیش از 500 مجموعه (مجموعه) وجود خواهد داشت و نرخ شبکه سازی تجهیزات به 95٪ می رسد{4}} خطوط جوش مورد استفاده قرار گرفته اند، 50 مورد برای نصب برنامه ریزی شده است و نرخ اتوماسیون کل خط تولید به 85٪ رسیده است.
