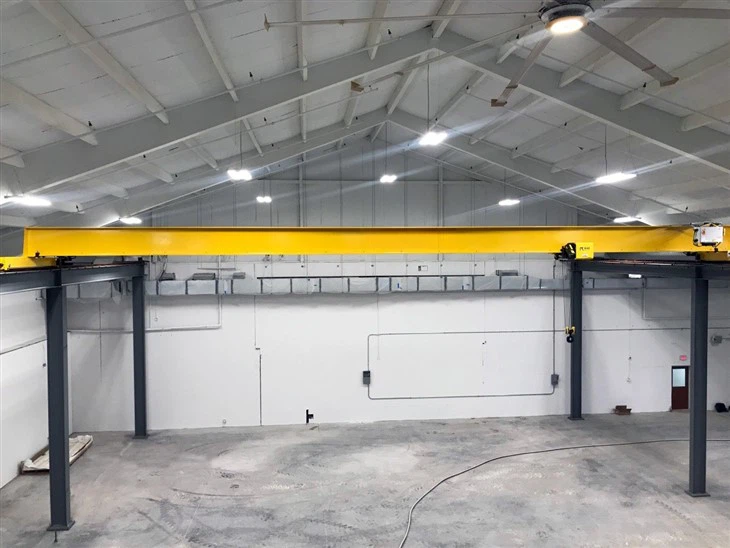

جرثقیل تک رنگ بالا در حال اجرا

جرثقیل سربار واحد به دلیل مقرون به صرفه بودن ، سادگی و تطبیق پذیری ، یک انتخاب محبوب برای کنترل مواد است.
ویژگی های اصلی جرثقیل های تک آهنگ بالا:
ظرفیت: به طور معمول 1 تن تا 20 تن (برخی از آنها تا 32 تن افزایش می یابد).

دهانه: حداکثر 30 متر (بستگی به طراحی و تقویت دارد).

ارتفاع بلند کردن: قابل تنظیم (حداکثر 30 متر یا بیشتر با طرح های خاص).

نوع بالابر: طناب سیم برقی یا بالابر زنجیره ای (به عنوان مثال ، Demag DC-Pro ، abus EHB).

کنترل: آویز ، از راه دور رادیویی یا کابین.

گزینه های سرعت: درایو فرکانس متغیر (VFD) برای عملکرد صاف.

کامیون های پایان: برای توزیع بهتر بار ، سبک دو طرفه.

پرتو باند: ساختار فولادی (I-Beam یا جعبه جعبه) که روی ستون ها نصب شده است.



به طور کلی ، جرثقیل تک در حال اجرا یک راه حل قابل اعتماد و مقرون به صرفه برای رسیدگی به بارهای سنگین در تنظیمات صنعتی است.

• ظرفیت: 1-20 ton
• ظرفیت: 3. {1} ton
• طول دهانه: 4-31. 5m
• ارتفاع بلند کردن: مطابق با شرایط سایت مشتری سفارشی شده است
• وظیفه کار: FEM Standard A5
• ولتاژ غرق: 220V ~ 690V ، {2}} هرتز ، 3PH AC
• کلاس حفاظت: IP54 IP55
• حالت کنترل جرثقیل: آویز کنترل \/ کنترل از راه دور \/ کنترل کابین





یک جرثقیل بالای سربار یک نوع جرثقیل است که از یک پرتوی پل منفرد پشتیبانی می شود که توسط کامیون های انتهایی پشتیبانی می شود و به طور معمول برای کاربردهای بلند و متوسط ​​استفاده می شود. در اینجا مؤلفه های اصلی یک جرثقیل تک آهنگ بالا وجود دارد:



1. Girder Bridge (پرتو اصلی)
پرتوی افقی اصلی که عرض باند جرثقیل را در بر می گیرد.

معمولاً از فولاد نورد (I-Beam) یا قسمت های جعبه ساخته شده برای بارهای سنگین تر ساخته شده است.

از بالابر و واگن برقی پشتیبانی می کند.



2 کامیون های پایان (واگن های انتهایی)
سازه های چرخدار در هر انتهای شیر که به جرثقیل اجازه می دهد تا در امتداد ریل های باند حرکت کند.

از چرخ ها ، یاتاقان ها و مکانیسم های درایو (برای جرثقیل های مجهز) تشکیل شده است.



3. بالابر و چرخ دستی
بالابر برقی یا دستی - مکانیسم بالابر (بالابر زنجیره ای یا طناب سیم).

واگن برقی - قاب که حامل بالابر است و در امتداد توری حرکت می کند.

4 ریل باند
آهنگ های فولادی نصب شده بر روی تیرهای باند (یا از کف یا سقف معلق).

جرثقیل در امتداد این ریل ها حرکت می کند.



5. مکانیسم درایو (برای جرثقیل های مجهز)
Bridge Drive - موتورها و گیربکس هایی که جرثقیل را در امتداد باند حرکت می دهند.

Drive Trolley - واگن برقی را در امتداد تسمه (در صورت موتوری) حرکت می دهد.

6. کنترل
کنترل آویز (سیمی یا بی سیم) - که توسط اپراتور برای جابجایی جرثقیل ، بالابر و چرخ دستی استفاده می شود.

کنترل از راه دور رادیو (برای سیستم های پیشرفته).



7. Bumpers & End Stops
ضربه گیر لاستیکی یا هیدرولیک برای جذب ضربه در انتهای باند.

سوئیچ ها را برای جلوگیری از سفر بیش از حد محدود کنید.

8. سیستم الکتریکی
سیستم Festoon یا قرقره های کابل - برای منبع تغذیه به جرثقیل.

کنترل پنل و سیم کشی - مدیریت عملیات موتور.

9 ترمز و دستگاه های ایمنی
ترمزهای مکانیکی - از حرکت ناخواسته جلوگیری کنید.

حفاظت بیش از حد - از بلند کردن ظرفیت جلوگیری می کند.

توقف اضطراری (E-STOP)-برای خاموش کردن فوری.

10. پرتوهای باند (ساختار پشتیبانی)
پرتوهای فولادی (پرتوهای I یا ساختگی) که از ریل های باند پشتیبانی می کنند.

می تواند آزاد باشد یا به ستون های ساختمان وصل شود.



11. جرثقیل هوک

قلاب جرثقیل به بالابر وصل شده است و بسته به کاربرد ، در تنظیمات مختلف (به عنوان مثال ، قلاب ایمنی ، قلاب C ، قلاب ، قلاب Ramshorn) در دسترس است.

قلاب ها به طور معمول برای ظرفیت های مختلف رتبه بندی می شوند (به عنوان مثال ، 1 تن تا 20 تن یا بیشتر).



12.Motor

1. انواع موتورهای مورد استفاده در جرثقیل های تک رنگ
موتور بالابر: مکانیسم بالابر را قدرت می دهد (به طور معمول یک بالابر برقی با موتور داخلی).

Travel Motor (Bridge & Trolley): جرثقیل را در امتداد باند (سفر پل) و بالابر در امتداد Girder (سفر واگن برقی) حرکت می دهد.

ترتیب مشخصات موتور مشترک
محدوده قدرت:

موتور بالابر: 1.5 کیلو وات تا 15 کیلو وات (بسته به ظرفیت ، به عنوان مثال ، {3}} ton to {{4} ton ton).

موتور سفر: 0 2 کیلو وات تا 3 کیلو وات (برای حرکت صاف).

ولتاژ: 220V\/380V (3- AC) ، 480V (صنعتی) یا 24V\/48V (برای سیستم های ولتاژ کم).

سرعت:

بالابر: 8-30 m\/min (گزینه های سرعت متغیر موجود).

سفر: 10-30 m\/min (قابل تنظیم از طریق اینورتر فرکانس).

چرخه وظیفه: S3 (متناوب) یا S4 (مداوم با شروع\/توقف).



8. سیستم هشدار صدا و نور و دستگاه ایمنی سوئیچ را محدود کنید

یک جرثقیل جرقه دار به طور معمول شامل چندین دستگاه ایمنی است که سیستم زنگ صدا و چراغ هشدار و سوئیچ های محدود برای عملکرد ایمن بسیار مهم است. در زیر مروری بر این مؤلفه ها و کارکردهای آنها آورده شده است:

1. سیستم هشدار صدا و نور
هدف: هشدارهای شنیدنی و بصری قبل و در حین حرکت جرثقیل را برای هشدار دادن به پرسنل اطراف فراهم می کند.

مؤلفه ها:

Buzzer\/Horn: هنگامی که جرثقیل فعال می شود یا به یک حد نزدیک می شود ، صدای بلند صدای بلند می شود.

نور\/چراغ استروب: چراغ چشمک زن یا چراغ چرخشی برای هشدارهای با دید بالا.

محرک های فعال سازی:

هنگامی که جرثقیل از آن استفاده می شود.

قبل از شروع یا متوقف کردن حرکت.

هنگام نزدیک شدن به یک سوئیچ محدود (هشدار پایان سفر).

در شرایط توقف اضطراری.

2. دستگاه ایمنی سوئیچ را محدود کنید
هدف: از جرثقیل (یا بالابر) از مسافرت بیش از حد ایمن ، محافظت در برابر برخورد و آسیب های مکانیکی جلوگیری می کند.

انواع:

سوئیچ حد بالا\/پایین قلاب: هنگامی که قلاب به حداکثر ارتفاع یا عمق برسد ، بالابر را متوقف می کند.

سوئیچ محدودیت سفر واگن برقی: مانع از حرکت واگن برقی فراتر از انتهای جنجال می شود.

سوئیچ محدودیت سفر Bridge (جرثقیل): هنگام رسیدن به انتهای باند ، جرثقیل را متوقف می کند.

انواع متداول سوئیچ های محدود:

سوئیچ های محدودیت مکانیکی (با استفاده از اهرم ، نوع CAM).

سوئیچ های مجاورت مغناطیسی (بدون تماس ، با دوام تر).

محدودیت های مبتنی بر رمزگذار روتاری (برای موقعیت یابی دقیق).

انطباق ایمنی
این سیستم ها مطابق با استانداردهای OSHA ، ANSI ، ISO و CMAA برای جرثقیل های سربار هستند.

برای اطمینان از عملکرد ، آزمایش و نگهداری منظم لازم است.

ادغام با کنترل جرثقیل
سوئیچ های زنگ هشدار و محدود در صفحه کنترل جرثقیل سیم کشی می شوند.

برخی از سیستم ها شامل کنترل کننده های منطق قابل برنامه ریزی (PLC) برای اتوماسیون پیشرفته و اتصال ایمنی هستند.



10. حالت کنترل

یک جرثقیل سربار واحد به طور معمول دارای چندین حالت کنترل برای نیازهای عملیاتی مختلف است. این انتخاب به عواملی مانند الزامات دقیق ، فرکانس استفاده و ملاحظات ایمنی بستگی دارد. در اینجا حالت های کنترل بالایی که برای جرثقیل های تک رنگ استفاده می شود:

1. کنترل آویز (آونگ دکمه فشار)
توضیحات: متداول ترین و اقتصادی ترین گزینه ، از طریق یک آویز دستی با دکمه هایی برای بلند کردن ، پایین آمدن و حرکت واگن برقی\/پل کار می کند.

بهترین ها برای: کارگاه های عمومی با هدف ، انبارها و برنامه های کاربردی با متوسط ​​به متوسط.

مزایا: ساده ، مقرون به صرفه و آسان برای استفاده.

معایب: محدوده محدود (اپراتور باید در نزدیکی جرثقیل باشد).

2. کنترل از راه دور رادیو (بی سیم)
توضیحات: از یک کنترل از راه دور بی سیم (RF یا بلوتوث) برای کار کردن جرثقیل از فاصله استفاده می کند.

بهترین ها برای: کارگاه های بزرگ ، محیط های خطرناک یا هنگامی که اپراتور به تحرک نیاز دارد.

مزایا: انعطاف پذیری بیشتر ، بهبود دید و عملکرد ایمن تر در فضاهای با دمای بالا یا محدود.

معایب: هزینه کمی بالاتر ؛ به مدیریت باتری نیاز دارد.

3. کنترل کابین (کابین اپراتور)
توضیحات: جرثقیل از یک کابین محصور یا باز که روی جرثقیل نصب شده است ، اداره می شود.

بهترین برای: عملیات سنگین و با فرکانس بالا (به عنوان مثال ، کارخانه های فلزی ، ریخته گری).

مزایا: دید بهتر برای کار دقیق ، ارگونومیک برای تغییرات طولانی.

معایب: هزینه بالاتر و به فضای بیشتری نیاز دارد.

4. کنترل خودکار\/نیمه اتوماتیک (PLC و سنسورها)
توضیحات: از کنترلرهای منطقی قابل برنامه ریزی (PLC) ، سنسورها و نرم افزار برای حرکت خودکار استفاده می کند.

بهترین ها برای: کارهای تکراری (به عنوان مثال ، خطوط تولید ، انبارهای خودکار).

مزایا: هزینه های نیروی کار را کاهش می دهد ، دقت را بهبود می بخشد و ایمنی را افزایش می دهد.

معایب: هزینه اولیه بالا و نیاز به تخصص فنی دارد.

5. کنترل طبقه (از طریق آویز طولانی یا جوی استیک)
توضیحات: یک آویز کابل طولانی تر یا جوی استیک نصب شده با کف اجازه می دهد از یک موقعیت ثابت عمل کند.

بهترین ها برای: موقعیت هایی که کنترل از راه دور غیر ضروری است ، اما کنترل آویز بیش از حد محدود کننده است.

مزایا: پایدار تر از بی سیم ، بدون وابستگی به باتری.

معایب: مدیریت کابل می تواند دست و پا گیر باشد.




11. طرح









جرثقیل سربار واحد به دلیل مقرون به صرفه بودن ، کارآیی و تطبیق پذیری ، یک گزینه محبوب برای بسیاری از کاربردهای صنعتی است. در اینجا مهمترین مزایای استفاده از یک جرثقیل تک رنگ برتر:

1. راه حل مقرون به صرفه
هزینه اولیه پایین تر در مقایسه با جرثقیل های دوتایی به دلیل طراحی ساده تر و اجزای کمتری.

کاهش هزینه های نصب و نگهداری.

2. طراحی سبک و صرفه جویی در فضا
به صندلی کمتری نسبت به جرثقیل های دوتایی نیاز دارد و آن را برای امکانات با محدودیت های ارتفاع ایده آل می کند.

ساختار جمع و جور امکان استفاده بهتر از فضا را در کارگاه ها یا انبارها فراهم می کند.

3. نصب و نگهداری آسان
ساختار ساده با قطعات کمتر به معنای نصب سریعتر و سرویس دهی آسان تر است.

حداقل نیازهای نگهداری ، کاهش هزینه های خرابی و عملیاتی.

4. راندمان بالا و عملکرد صاف
واگن برقی برقی ، استفاده دقیق از بار را تضمین می کند.

سفر صاف در امتداد تیرهای باند با حداقل نوسان.

5. تطبیق پذیری در برنامه ها
مناسب برای بلند کردن نور تا متوسط ​​(به طور معمول تا 20 تن).

در کارگاه ها ، انبارها ، خطوط مونتاژ و گیاهان تولیدی استفاده می شود.

6. گزینه های قابل تنظیم
دهانه قابل تنظیم ، ارتفاع بلند کردن و سرعت برای مطابقت با نیازهای خاص.

برای کنترل سرعت بهتر می تواند به درایوهای فرکانس متغیر (VFD) مجهز شود.

7. قابل اعتماد و بادوام
ساخته شده از فولاد با کیفیت بالا برای عملکرد بلند مدت.

ساخت و ساز محکم در حین کار ثبات و ایمنی را تضمین می کند.

8. کارآمد انرژی
در مقایسه با جرثقیل های بزرگتر ، انرژی کمتری مصرف می کند و هزینه های عملیاتی را کاهش می دهد.

9 رعایت استانداردهای ایمنی
مقررات ایمنی بین المللی (ISO ، OSHA ، CMAA) را با ویژگی هایی مانند محافظت از اضافه بار و سوئیچ های محدود ملاقات می کند.

10. ایده آل برای چرخه های وظیفه متوسط
مناسب برای برنامه های کاربردی که نیاز به بلند کردن مداوم ندارند و تعادل بین عملکرد و هزینه را ارائه می دهند.





جرثقیل های تک رنگ به دلیل مقرون به صرفه بودن ، طراحی جمع و جور و سهولت نصب ، در صنایع مختلف به طور گسترده مورد استفاده قرار می گیرند. در اینجا برخی از برنامه های برتر جرثقیل های سربار منفرد آورده شده است:

1. خطوط تولید و مونتاژ
برای بلند کردن و حرکت مواد اولیه ، قطعات دستگاه و محصولات نهایی استفاده می شود.

در ساخت خودرو ، الکترونیک و ماشین آلات رایج است.

2. انبارداری و تدارکات
به طور کارآمد پالت ها ، ظروف و بسته های سنگین را کنترل می کند.

ایده آل برای بارگیری\/تخلیه کالاها در مراکز توزیع.

3. پردازش فولاد و فلز
سیم پیچ های فولادی ، ورق و میله های فلزی را در ریخته گری ها و کارخانه های نورد انتقال می دهد.

غالباً مجهز به بالابرهای الکترومغناطیسی یا خلاء است.

4. دست زدن به مواد ساختمانی
کیسه های سیمانی ، آجر و ساختارهای پیش ساخته را حرکت می دهد.

در گیاهان بتونی پیش ساخته و حیاط های تهیه ساخت و ساز استفاده می شود.

5. نیروگاه ها و بخش انرژی
توربین ها ، ژنراتورها و تجهیزات نگهداری سنگین را بالا می برد.

مناسب برای تأسیسات انرژی هیدرو ، حرارتی و هسته ای.

6. صنعت کاغذ و چاپ
رولت های کاغذی و ماشین آلات چاپ سنگین را کنترل می کند.

جریان مواد صاف را در خطوط تولید تضمین می کند.

7. معدن و پردازش مواد معدنی
سنگ معدن ، مواد معدنی و مواد فله را در کارخانه های پردازش حمل می کند.

8. هواپیمایی و هوافضا
اجزای هواپیما را مونتاژ می کند و قطعات موتور سنگین را حرکت می دهد.

9 صنعت غذا و نوشیدنی
طرح های بهداشتی برای بلند کردن وسایل غذایی فله و بسته بندی موجود است.

10. فروشگاه های تعمیر و نگهداری و تعمیر
در کارگاه های آموزشی برای بلند کردن ماشین آلات سنگین در حین سرویس استفاده می شود.
