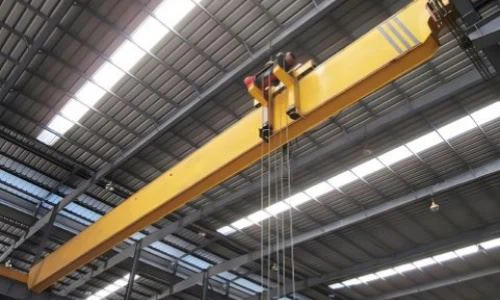

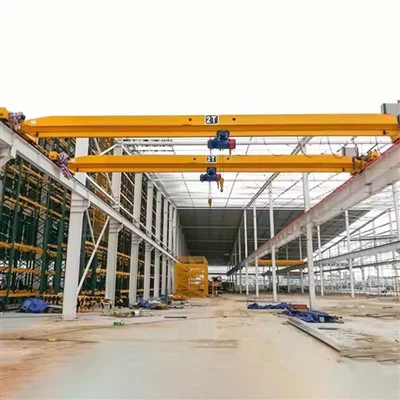

جرثقیل سربار جدید با نام تجاری جدید

اجزای اصلی: گیربکس ، موتور ، دنده

محل مبدا: هنان ، چین

گارانتی: 1 سال

وزن (کیلوگرم): 10000 کیلوگرم

بازپرداخت خروجی ویدئویی: ارائه شده است

گزارش تست ماشین آلات: ارائه شده است

واحد فروش: واحد واحد

اندازه یک بسته: 600x300x300 سانتی متر

وزن ناخالص تک: 200. {1}} kg







1. پرتوی ماین

شکل و مواد:

پرتوی اصلی به طور معمول از فولاد با استحکام بالا ساخته شده است ، و اطمینان می دهد که می تواند بار را تحمل کرده و تنش های بلند کردن و حرکت اشیاء سنگین را تحمل کند.

شکل پرتوی اصلی می تواند متفاوت باشد ، اما اغلب یک پرتو I ، پرتوی جعبه یا طراحی خرپا است. این انتخاب به عواملی مانند ظرفیت بالابر جرثقیل ، دهانه و شرایط محیطی بستگی دارد.

I-BEAM: بیشتر برای برنامه های سبک و متوسط ​​استفاده می شود.

Box Beam: استحکام و استحکام بیشتری را ارائه می دهد ، که اغلب برای ظرفیت های بالاتر یا جرثقیل با دهانه های طولانی تر استفاده می شود.

Truss Beam: یک ساختار پیچیده تر ، ارائه یک راه حل سبک و در عین حال قوی برای جرثقیل های بزرگ.



2. سیستم پر کردن

انواع سیستم های بلند کردن برای جرثقیل های تک رنگ
1) سیستم بالابر طناب سیم برقی

نوع بالابر: این سیستم برای بلند کردن و پایین آمدن بارهای سنگین از یک طناب سیم در اطراف طبل استفاده می کند.

ظرفیت بلند کردن: به طور معمول برای کارهای بلند کردن سنگین تر (حداکثر 20 تن یا بیشتر) استفاده می شود.

برنامه های کاربردی: مناسب برای محیط های صنعتی که در آن ظرفیت های بالابر بالا ، حرکات دقیق و دهانه های طولانی مورد نیاز است.

2) سیستم بالابر زنجیره برقی

نوع بالابر: از مکانیسم زنجیره ای و چرخشی برای بلند کردن بارها استفاده می کند.

ظرفیت بلند کردن: مناسب برای کارهای بلند کردن سبک تر (معمولاً تا 10 تن).

برنامه های کاربردی: ایده آل برای کارگاه های کوچک ، انبارها و فضاهایی با ارتفاع محدود.

3.کالسکه

کالسکه انتهایی یک جرثقیل بالای سربار با نام تجاری جدید یک مؤلفه مهم است که از کل ساختار جرثقیل پشتیبانی می کند و حرکت آن را در طول پرتوهای باند تسهیل می کند. این طراحی برای حمل وزن جرثقیل ، از جمله اصلی اصلی ، بالابر و واگن برقی ، ضمن اطمینان از مسافرت صاف و پایدار در ریل ها ، طراحی شده است.



4. مکانیسم مسافرتی کران

مکانیزم سفر جرثقیل یک جرثقیل بالای سربار با نام تجاری جدید ، وظیفه دارد کل جرثقیل را قادر سازد تا به صورت افقی در امتداد باند حرکت کند. این مکانیسم به جرثقیل اجازه می دهد تا یک منطقه بزرگ را بپوشاند و خود را برای بلند کردن یا کاهش بارهای مختلف در نقاط مختلف در طول دهانه جرثقیل قرار دهد. این نقش مهمی در اطمینان از عملکرد جرثقیل به طور هموار ، کارآمد و با خیال راحت در ریل های باند ایفا می کند.

5. مکانیسم سفر تروللی

مکانیسم سفر واگن برقی یک جرثقیل سربار جدید با نام تجاری جدید ، یک مؤلفه مهم است که مسئول حرکت بالابر در امتداد گلدان است و به آن اجازه می دهد تا بارهای دقیق را در طول جرثقیل قرار دهد. این واگن برقی بر روی قسمت اصلی نصب شده است و به گونه ای طراحی شده است که به صورت افقی به سمت چپ یا راست ، به طور معمول در رابطه با مکانیسم اصلی سفر جرثقیل ، برای پوشاندن ناحیه کامل عملیات جرثقیل حرکت کند.

6.چرخ

1) مواد چرخ
فولاد یا فولاد آلیاژ: چرخ های جرثقیل به طور معمول از فولاد با کیفیت بالا یا فولاد آلیاژ ساخته می شوند تا در برابر بارهای سنگین مقاومت کنند ، در برابر سایش مقاومت کنند و دوام طولانی مدت را فراهم کنند. این مواد استحکام و سختی بالایی را ارائه می دهند و باعث می شود آنها برای محیط های صنعتی که در آن بالا بردن سنگین و حرکت مداوم مشترک است ، مناسب باشد.

عملیات حرارتی: برخی از چرخ های جرثقیل برای بهبود سختی و مقاومت در برابر سایش تحت حرارت قرار می گیرند. این درمان توانایی چرخ در رسیدگی به بارهای سنگین را افزایش داده و نیازهای نگهداری را کاهش می دهد.

2) طراحی چرخ
چرخ های شیار: بسیاری از چرخ های جرثقیل دارای مشخصات شیار هستند که در ریل های سیستم باند قرار می گیرد. این طرح به اطمینان از تراز مناسب و حرکت صاف جرثقیل کمک می کند.

چرخ های مسطح: برخی از سیستم های جرثقیل ممکن است از چرخ های مسطح استفاده کنند ، جایی که چرخ ها به طور مستقیم با ریل های مسطح در باند فرودگاه تماس می گیرند. این طرح اغلب در جرثقیل هایی با سرعت پایین تر یا بارهای سبک تر استفاده می شود.

قطر چرخ: قطر چرخ های جرثقیل به اندازه و وزن جرثقیل بستگی دارد. چرخ های بزرگتر اغلب برای جرثقیل هایی که دارای بارهای سنگین تر هستند یا نیاز به مسافت های طولانی تر دارند ، مورد نیاز است.

7. قلاب کرن

قلاب یک جرثقیل سربار جدید با نام تجاری جدید یک مؤلفه اساسی در سیستم بلند کردن است. این به عنوان نقطه ای است که بارها توسط جرثقیل وصل و برداشته می شوند. قلاب باید قوی ، بادوام باشد و ضمن حفظ ایمنی و کارآیی عملیاتی ، برای تحمل وزن های سنگین طراحی شود. بیایید به ویژگی ها و عملکردهای مهم قلاب در این سیستم جرثقیل شیرجه بزنیم.

8. عکس

این موتور در یک جرثقیل بالای سربار با نام تجاری جدید نقش مهمی در رانندگی مکانیسم های مختلف جرثقیل مانند سیستم های مسافرتی ، چرخ دستی و جرثقیل دارد. این قدرت لازم را برای بلند کردن بارها ، جابجایی واگن برقی و این امکان را فراهم می کند تا جرثقیل را به سمت باند فرودگاه خود سفر کند. بیایید قطعات ، انواع و کارکردهای موتور جرثقیل را با جزئیات بیشتری بررسی کنیم.

.

9. سیستم زنگ هشدار و نور و سوئیچ محدودیت

سیستم هشدار صدا و نور و سوئیچ محدودیت در یک جرثقیل سربار جدید با نام تجاری جدید ، اجزای مهمی هستند که باعث افزایش ایمنی عملیاتی می شوند و از بروز حوادث در حین بلند کردن و عملیات مسافرتی جلوگیری می کنند. در اینجا تفکیک عملکرد و اهمیت آنها آورده شده است:
1) سیستم زنگ صدا و نور
عملکرد:
این سیستم هشدارهای شنیدنی (صدا) و بصری (سبک) را برای سیگنال حرکت جرثقیل یا شرایط عملیاتی غیر طبیعی فراهم می کند. این تضمین می کند که افراد در مجاورت از فعالیت جرثقیل آگاه هستند و به جلوگیری از برخورد و صدمات کمک می کنند.
2) سوئیچ ها را محدود کنید
عملکرد:
سوئیچ های محدود دستگاه های ایمنی هستند که با متوقف کردن یا کنترل حرکت جرثقیل ، واگن برقی یا بالابر در نقاط از پیش تعریف شده ، از برخورد بیش از حد یا مکانیکی جلوگیری می کنند.

10. دستگاه های امنیتی

1) سوئیچ های محدود
Lifting Limit Switch: مانع از بیش از حد و بیش از حد قلاب قلاب می شود.

Travel Limit Switch: جرثقیل یا واگن برقی را از برخورد با بافرهای نهایی یا انحراف متوقف می کند.

2) دستگاه حفاظت بیش از حد
اگر بار بلند کردن بیش از ظرفیت درجه جرثقیل باشد ، تشخیص می دهد.

به طور خودکار بلند شدن را متوقف می کند یا زنگ خطر را برای جلوگیری از خرابی مکانیکی ایجاد می کند.

3) دکمه توقف اضطراری
واقع در آویز ، کنترل از راه دور یا کنترل پنل.

در صورت بروز اضطراری ، بلافاصله تمام عملیات جرثقیل را خاموش می کند.

4) سیستم زنگ صدا و نور
هشدارهای شنیدنی و بینایی را در حین حرکت جرثقیل یا در شرایط خطرناک منتشر می کند.

هشدارها در این نزدیکی برای ماندن از منطقه عملیاتی.

5) دستگاه های ضد عوارض
نصب شده در کالسکه انتهایی برای جلوگیری از از بین رفتن جرثقیل در هنگام مسافرت.

6) محافظت بیش از حد (سیستم های حرکتی و الکتریکی)
به دلیل دمای بیش از حد موتور یا اضافه بار الکتریکی از آسیب جلوگیری می کند.

هنگام تشخیص بیش از حد ، جرثقیل را خاموش می کند.



11. حالت کنترل

1) کنترل آویز (کنترل کننده سیمی)
توضیحات: یک دستگاه کنترل دستی که از طریق کابل از نظر جسمی به جرثقیل متصل می شوند.

ویژگی ها:

شامل دکمه های بالا\/پایین ، چپ\/راست ، رو به جلو\/عقب و توقف اضطراری است.

استفاده آسان و مقرون به صرفه.

بهترین برای: جرثقیل های کوتاه و عملیات ساده که اپراتور در آن نزدیک است.

2) کنترل از راه دور بی سیم
توضیحات: یک کنترلر از راه دور با فرکانس رادیویی که به اپراتور اجازه می دهد جرثقیل را از فاصله دور کنترل کند.

ویژگی ها:

ایمنی را با اجازه دادن به اپراتورها از بار خودداری می کند.

سبک ، قابل حمل و آسان برای استفاده.

فرستنده های دوگانه می توانند برای تهیه نسخه پشتیبان پیکربندی شوند.

بهترین ها برای: محیط هایی با موانع ، جرثقیل های بزرگ یا در صورت نیاز به دسترسی به سربار.

3) کنترل کابین (نادر برای تک رنگ)
توضیحات: یک کابین محصور که بر روی جرثقیل نصب شده است که اپراتور در آن کنترل می کند و کنترل می کند.

ویژگی ها:

دید و کنترل کامل برای جرثقیل های بزرگ را فراهم می کند.

به دلیل محدودیت اندازه معمولاً در جرثقیل های تک رنگ استفاده نمی شود.

بهترین ها برای: کاربردهای سنگین یا ویژه (معمولاً در جرثقیل های دوتایی استفاده می شود).

4) کنترل خودکار یا نیمه اتوماتیک (اختیاری)
توضیحات: سیستم های مبتنی بر PLC یا کنترل شده با نرم افزار برای عملیات بلند کردن از پیش تعریف شده.

ویژگی ها:

از مسیرهای حرکت از پیش تعیین شده ، کنترل سرعت یا عملیات هماهنگ پشتیبانی می کند.

برای خطوط تولید یا سیستم های انبار هوشمند مفید است.

بهترین ها برای: کارهای صنعتی پیشرفته یا تکراری که نیاز به راندمان و دقت بالا دارند.

طرح



فنی اصلی





1. مقرون به صرفه
هزینه های تولید ، نصب و نگهداری پایین تر در مقایسه با جرثقیل های دوتایی.

کمتر از مؤلفه ها و ساختار سبک تر سرمایه گذاری کلی پروژه را کاهش می دهد.

2. طراحی جمع و جور و سبک وزن
نیاز به اتاق و فضای کمتری دارد ، ایده آل برای امکاناتی با ارتفاع محدود.

ادغام آسانتر در ساختمانها یا کارگاههای موجود.

3. نصب ساده
مونتاژ سریعتر و تراز آسان تر به دلیل ساختار ساده آن.

کاهش زمان کار و خرابی در حین نصب.

4. وزن کم مرده {1}} کاهش بار در ساختار باند
بار منتقل شده به ساختار ساختمان یا پشتیبانی از گانری را به حداقل می رساند.

اجازه می دهد تا پرتوهای باند سبک تر و ستون های پشتیبانی.

5.
مناسب برای طیف گسترده ای از کارهای بلند کردن عمومی.

برای حرکات صاف و دقیق می تواند به کنترل های پیشرفته مانند عملکرد از راه دور و VFD (درایو فرکانس متغیر) مجهز شود.

6. سهولت نگهداری
قطعات متحرک کمتر و طرح مکانیکی ساده تر منجر به بازرسی و سرویس آسان تر می شود.

اجزای قابل دسترسی به کاهش خرابی جرثقیل در هنگام نگهداری کمک می کنند.

7. گزینه های قابل تنظیم
سازگار با انواع مختلف بالابر ، سیستم های کنترل و لوازم جانبی اختیاری (به عنوان مثال ، ضد مسی ، محدود کننده).

سازگار برای نیازهای خاص صنعت مانند ساخت ، تدارکات یا کارگاه های تعمیر.



1. کارگاه های تولیدی
حمل مواد اولیه ، قطعات و محصولات نهایی بین ایستگاه های کاری.

ایده آل برای فلزکاری ، مونتاژ ماشین آلات ، الکترونیک و ساخت نور.

2. انبارها و مراکز توزیع
بارگیری و تخلیه پالت ، ظروف و کالاهای بسته بندی شده.

تدارکات داخلی کارآمد در مناطق ذخیره سازی با محدودیت ارتفاع.

3. فروشگاه های تعمیر و نگهداری و تعمیر
موتورهای بلند کردن ، قطعات دستگاه یا ابزارهای سنگین در حین عملیات خدمات و تعمیر.

اندازه جمع و جور اجازه می دهد تا در فضاهای محدود استفاده شود.

4. پردازش فولاد و فلز
دست زدن به صفحات فولادی ، کویل ها ، پروفایل ها و اجزای ساختاری.

اغلب با بالابرهای آهنربا یا گیره برای کنترل ایمن تر استفاده می شود.

5. صنعت خودرو
در حال حرکت قطعات وسیله نقلیه و زیر مجموعه ها در حین تولید یا نگهداری.

در موتور موتور ، خطوط مونتاژ و خلیج های تعمیر استفاده می شود.

6. نیروگاه ها
نگهداری و نصب توربین ها ، پمپ ها و سایر تجهیزات سنگین.

موقعیت یابی دقیق و برخورد ایمن در عملیات مهم را ارائه می دهد.

7. صنایع کاغذ ، نساجی و مواد غذایی
تجهیزات بلند کردن ، مواد اولیه یا رول های بزرگ (کاغذ\/نساجی).

استفاده از مواد تمیز ، کارآمد و بدون آسیب را تضمین می کند.

8. ریخته گری های کوچک و فروشگاه های ساختگی
برای انجام کارهای بلند کردن تکراری ، کنترل قالب یا انتقال بخشی در محیط های جمع و جور.

اغلب با طناب سیم یا بالابر زنجیره برقی استفاده می شود.



1. طراحی فنی و مهندسی
تجزیه و تحلیل نیاز: ظرفیت بالابر ، دهانه ، ارتفاع بلند کردن ، حالت کنترل و غیره را تأیید کنید.

طراحی 3D CAD و محاسبه ساختاری: از قدرت مکانیکی ، توزیع بار و رعایت استانداردها اطمینان حاصل کنید (به عنوان مثال ، FEM ، ISO ، GB).

تأیید نقشه ها: برای تأیید قبل از تولید ، به مشتری یا تیم با کیفیت ارسال کنید.

2. تهیه مواد اولیه
مواد پرتو اصلی: به طور معمول با استحکام بالا Q235B\/Q345B فولاد سازه.

اجزای استاندارد: موتورها ، چرخ ها ، ترمزها ، پانل های برقی و غیره ، از تأمین کنندگان تأیید شده.

سیستم بالابر: طناب سیم برقی یا بالابر زنجیره ای که تهیه شده یا تولید می شود.

3 ساختار ساختار فولاد
برش و پیش درمانی: برش لیزر\/پلاسما صفحات ، حذف زنگ زدگی سطح.

مونتاژ و جوشکاری پرتو: فلنج و صفحه وب جوش داده می شود تا قسمت اصلی آن را تشکیل دهد.

ساخت کالسکه پایان: ساختار جوش داده شده یا پیچ خورده برای حرکت جرثقیل صاف.

بازرسی جوش: آزمایش غیر مخرب (UT\/MT) جوش های بحرانی.

4. درمان سطح
Sandblasting: مقیاس و ناخالصی ها را از بین می برد ، چسبندگی را بهبود می بخشد.

پوشش پرایمر و رنگ: پرایمر ضد Rust و روکش درجه صنعتی (معمولاً 2-3 لایه) اعمال می شود.

کدگذاری رنگ: طبق مشخصات مشتری یا استانداردهای رنگ ایمنی.

5 مونتاژ مکانیکی
واگن های پایان: چرخ های نصب ، یاتاقان ها ، بافر و دستگاه های اتصال.

ادغام چرخ دستی و بالابر: نصب مکانیسم بالابر ، طبل ، قلاب ، کاهش دهنده.

چرخ های جرثقیل و محورها: نصب دقیق با تراز مناسب.

6. نصب سیستم الکتریکی
سیم کشی و مسیریابی کابل: سیم کشی داخلی برای کابینت کنترل ، بالابر و واگن برقی.

پانل های کنترل: سوئیچ های محدود ، مخاطب ، اینورترها و دستگاه های محافظ.

سیستم آویز یا از راه دور: طبق نیاز مشتری.

7. آزمایش قبل از تحویل
آزمایش بدون بار: حرکت در همه جهات ، عملکرد ترمز ، آزمایش سیگنال.

آزمایش بار: تست های بار استاتیک و پویا با استفاده از وزن تست (به طور معمول 125 ٪ از بار دارای امتیاز).

تأیید دستگاه ایمنی: سوئیچ های محدود ، هشدارها و عملکرد توقف اضطراری را بررسی کنید.

8. بازرسی نهایی و کنترل کیفیت
بررسی ابعادی: دهانه ، ارتفاع و تراز مؤلفه را تأیید کنید.

بررسی نقاشی: از پوشش کامل پوشش و ضخامت اطمینان حاصل کنید.

بررسی مستندات: پرونده های فنی ، کتابچه ها ، گزارش های آزمون.

9. بسته بندی و تحویل
بسته بندی مؤلفه: برقی های بسته بندی شده در موارد چوبی. تیرها و سازه های فولادی در بسته بندی پلاستیکی یا برزنت.

برچسب زدن و مارک: از شناسایی صحیح و نصب آسان در محل اطمینان حاصل کنید.

تدارکات حمل و نقل: بار و اجزای ایمن را در ظروف یا کامیون های مسطح بارگیری و ایمن کنید.

نمای کارگاه:

این شرکت یک بستر مدیریت تجهیزات هوشمند نصب کرده است و 310 مجموعه (مجموعه) روبات های کنترل و جوشکاری را نصب کرده است. پس از اتمام برنامه ، بیش از 500 مجموعه (مجموعه) وجود خواهد داشت و نرخ شبکه تجهیزات به 95 ٪ خواهد رسید. 32 خط جوش استفاده شده است ، 50 مورد قرار است نصب شود و میزان اتوماسیون کل خط تولید به 85 ٪ رسیده است.
