جرثقیل ایستاده رایگان

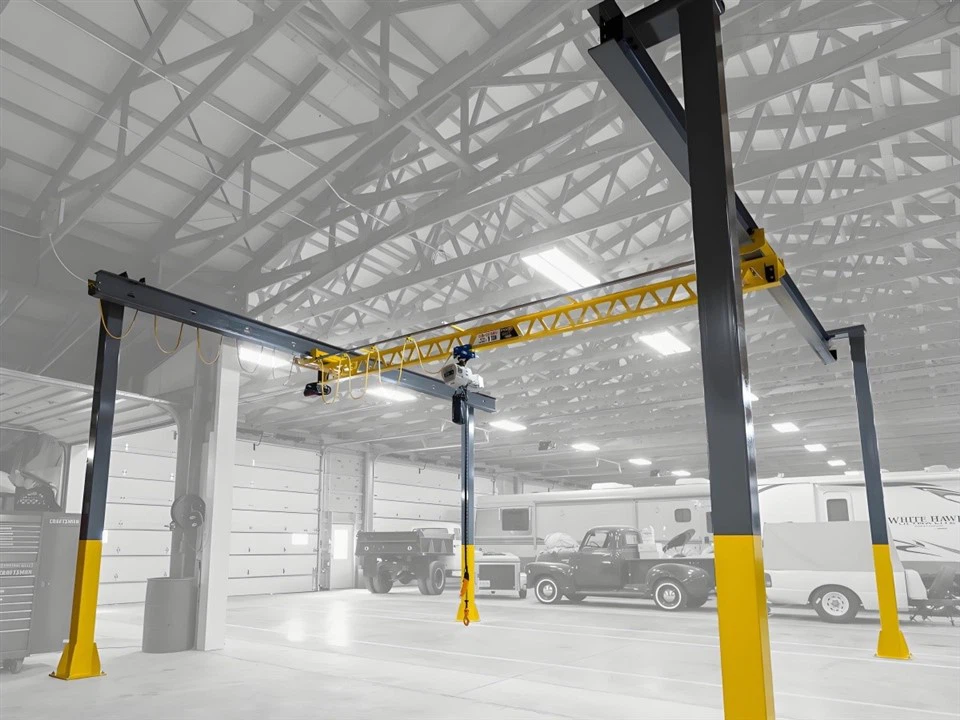

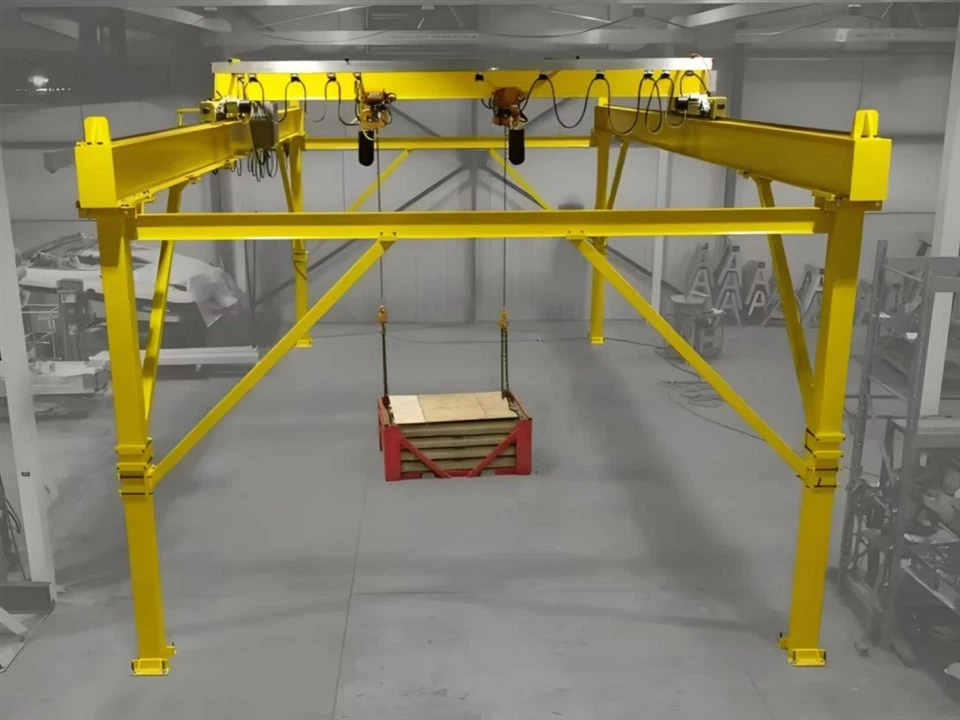

جرثقیل ایستاده آزاد نوعی تجهیزات بالابری است که برای جابجایی آسان مواد یا تجهیزات سنگین در محیط های صنعتی و ساختمانی طراحی شده است. برخلاف جرثقیل های سوار شده که به زمین یا سازه ثابت می شوند، یک جرثقیل ایستاده مستقل و قابل حمل است که توسط چارچوب خاص خود پشتیبانی می شود.

جرثقیل ایستاده آزاد یک راه حل نوآورانه بالابر است که برای تطبیق پذیری و تحرک بالا در محیط های کاری که جرثقیل های سنتی و ثابت ممکن است امکان پذیر نباشد طراحی شده است. برای استفاده در انبارها، کارگاه ها، سایت های ساختمانی و کارخانه های تولیدی مناسب است. با طراحی قوی و فرآیند نصب ساده، این جرثقیل ها انعطاف پذیری حمل آسان بارها را در فضاهای تنگ فراهم می کنند و بهره وری و ایمنی را بهبود می بخشند.

جرثقیل ایستاده آزاد با جرثقیل ثابت متفاوت است. جرثقیل های ایستاده را می توان در صورت نیاز تغییر مکان داد تا حداکثر انعطاف پذیری را در محیط های کاری مختلف فراهم کند. این جرثقیل که برای بلند کردن مواد سنگین طراحی شده است، مجهز به سیستم بالابری است که قادر به تحمل وزن زیادی است و آن را برای عملیات صنعتی ایده آل می کند. این جرثقیل که از فولاد با کیفیت بالا ساخته شده است، می تواند در برابر استفاده سنگین و شرایط سخت مقاومت کند و عمر طولانی و عملکرد قابل اعتماد را تضمین کند.

ساختار جمع و جور و ساده جرثقیل ایستاده آزاد تضمین می کند که جرثقیل فضای زیادی از کف را اشغال نمی کند و آن را برای مکان های کاری کوچکتر یا شلوغ مناسب می کند. فرآیند مونتاژ جرثقیل ساده است و برای نصب نیاز به زمان و تلاش کمتری دارد. نیازی به وسایل دائمی نیست، و آن را به گزینه ای مقرون به صرفه برای عملیات بلند کردن موقت تبدیل می کند. : مجهز به حفاظت اضافه بار، سطح ضد لغزش و پشتیبانی پایه پایدار، عملکرد ایمن را تضمین می کند و خطر تصادف را به حداقل می رساند.

اجزای اصلی: موتور، PLC، بلبرینگ، گیربکس

محل مبدا: چین

گارانتی: 1 سال

وزن (کیلوگرم): 500 کیلوگرم

بازرسی خروجی ویدئو: ارائه شده است

گزارش تست ماشین آلات: ارائه شده است

کاربرد: صنعت تولید صنعتی

استفاده: برنامه ساخت ایستگاه کاری کارگاهی

روش کنترل: کنترل زمینی + کنترل از راه دور (سفارشی)

رنگ: سفارشی

ظرفیت بالابر: 2 تن

MOQ: 1 مجموعه

طراحی: بهینه سازی کامپیوتر

گواهینامه: CE

نصب: نظارت

موتور: برند برتر چین





1. پرتو اصلی

1) تیر اصلی جعبه ای از صفحات فولادی جوش داده شده است، دارای استحکام و ظرفیت باربری بالا است و اغلب در جرثقیل هایی با دهانه های بزرگتر استفاده می شود. تیر اصلی I-beam از I-beam به عنوان متریال اصلی استفاده می کند، ساختاری ساده و کم هزینه دارد و برای دهانه های کوچکتر و کارهای بلند کردن سبک مناسب است.

2) تیر اصلی یک بدنه تک تیر است که از دو طرف پاها را می پوشاند. تجهیزات بالابری مانند بالابرهای برقی در زیر یا در کنار تیر اصلی از طریق مسیرها عبور می کنند که برای عملیات بلند کردن اندازه های کوچک و متوسط ​​مناسب است. یک مسیر پیاده روی در زیر یا در کنار تیر اصلی برای حرکت افقی بالابر برقی یا واگن برقی در نظر گرفته شده است. صافی و مقاومت در برابر سایش مسیر برای پایداری عملیاتی تجهیزات بسیار مهم است. تیر اصلی با مکانیک مناسب برای اطمینان از توزیع یکنواخت تنش در هنگام بلند کردن، کاهش تغییر شکل و مناطق تمرکز تنش و افزایش عمر مفید طراحی شده است.

3) تیر اصلی معمولاً از فولاد با مقاومت بالا ساخته می شود تا از ظرفیت باربری و مقاومت خمشی آن اطمینان حاصل شود. مدل های فولادی رایج شامل Q235B یا Q345B هستند و انتخاب خاص بستگی به نیازهای باربری و محیط کار جرثقیل دارد. ظرفیت باربری طراحی تیر اصلی، ظرفیت باربری نامی جرثقیل را تعیین می کند که معمولاً با توجه به شرایط استفاده طراحی و تأیید می شود. سفتی پرتو اصلی میزان تغییر شکل جرثقیل را هنگام بلند کردن اجسام سنگین تعیین می کند و از عملکرد صاف تحت بار اطمینان می دهد.



سیستم بالابر

یک سیستم بالابر برای یک جرثقیل ایستاده معمولاً شامل چندین جزء کلیدی است که با هم کار می کنند تا عملیات بلند کردن صاف و کارآمد را تضمین کنند.

مکانیسم بالابر: مکانیزم بالابر از یک موتور، درام و طناب سیم تشکیل شده است. موتور درام را به حرکت در می آورد که سیم طناب را برای بلند کردن یا پایین آوردن بار می پیچد یا باز می کند. مکانیسم بالابر حرکت عمودی بار را کنترل می کند و اغلب برای ایمنی مجهز به ترمز است.

دکل یا برج عمودی: دکل ساختار عمودی جرثقیل است که معمولاً از فولاد ساخته شده است که اجزای بالابر را نگه می دارد و ظرفیت بالابری را پشتیبانی می کند. بسته به طراحی جرثقیل و کاربرد مورد نظر می تواند ارتفاع آن را تغییر دهد.

بازو یا بازو: بازو بازوی افقی یا زاویه‌دار است که از دکل جرثقیل امتداد می‌یابد. از قلاب یا سکوی بالابر پشتیبانی می کند و برای جابجایی بارها در جهات مختلف استفاده می شود. بسته به طراحی جرثقیل، بازو می تواند ثابت یا قابل تنظیم باشد.

قلاب یا دستگاه بالابر: به انتهای بازوی جرثقیل یا بازوی جرثقیل یک قلاب، گیره یا سکوی بالابر متصل است که بار را نگه می دارد. می توان آن را برای کاربردهای مختلف بلند کردن، از جمله ظروف جابجایی، تجهیزات یا مواد طراحی کرد.

ساختار پایه (فنداسیون): جرثقیل ایستاده به یک پایه محکم متصل می شود که معمولاً از بتن ساخته شده است. این تضمین می کند که جرثقیل می تواند بارهای سنگین را بدون واژگونی تحمل کند. فونداسیون در ایجاد ثبات و جلوگیری از حرکت در هنگام بلند کردن بسیار مهم است.

سیستم کنترل: سیستم کنترل به اپراتور جرثقیل اجازه می دهد تا تمام عملیات بلند کردن را مدیریت کند. این معمولاً شامل مجموعه ای از کنترل ها برای حرکت بازو، بالا بردن بار و نظارت بر ویژگی های ایمنی است. سیستم های مدرن ممکن است شامل قابلیت های کنترل از راه دور یا حتی اتوماسیون برای کنترل دقیق باشند.



3. پایانکالسکه

کالسکه انتهایی یک جرثقیل ایستاده به بخشی از ساختار جرثقیل اشاره دارد که در دو انتهای پل جرثقیل قرار دارد. از تیر پل پشتیبانی می کند و آن را قادر می سازد در امتداد باند جرثقیل حرکت کند. این قطعه مجهز به چرخ ها یا غلتک هایی است که در امتداد مسیرها یا ریل ها حرکت می کنند و به جرثقیل اجازه می دهند تا به صورت افقی در سراسر منطقه حرکت کند.

عملکردهای کلیدی کالسکه انتهایی عبارتند از:

پشتیبانی از پل جرثقیل: پل یا تیر را در جای خود نگه می دارد و به آن اجازه می دهد تا در طول باند به راحتی حرکت کند.

سیستم حرکت: چرخ ها یا بوژهایی را در خود جای می دهد که حرکت افقی جرثقیل را فراهم می کند.

منبع تغذیه: کالسکه انتهایی اغلب شامل سیستم های الکتریکی و محرک های موتوری است که حرکت جرثقیل را امکان پذیر می کند.

ویژگی‌های ایمنی: واگن‌های انتهایی برای تضمین پایداری و جلوگیری از تصادفات، با ویژگی‌هایی مانند ترمز و کمک فنر طراحی شده‌اند.

طراحی کالسکه انتهایی به نیازهای خاص جرثقیل، از جمله ظرفیت وزنی، محیط عملیاتی، و ابعاد منطقه ای که جرثقیل در آن استفاده خواهد شد، بستگی دارد.



4. مکانیزم سفر جرثقیل

1) اصل عملیات

مکانیزم حرکت جرثقیل شامل ترکیبی از موتورهای الکتریکی، چرخ‌ها و ریل‌هایی است که جرثقیل را قادر می‌سازد تا به صورت افقی در مسیر خود حرکت کند. سیستم محرک حرکت را کنترل می کند، در حالی که ساختار از عملیات جرثقیل پشتیبانی می کند، و سیستم کنترل به اپراتورها اجازه می دهد تا حرکت جرثقیل را در فضای کاری تعیین شده خود مدیریت کنند.

جرثقیل بر روی مجموعه ای از ریل ها یا مسیرها نصب می شود. جرثقیل در امتداد این ریل ها با کمک چرخ ها یا بوژهای نصب شده روی ریل حرکت می کند. این چرخ ها بسته به نوع جرثقیل توسط موتورهای الکتریکی یا سیستم های دستی نیرو می گیرند. این حرکت توسط موتورهای الکتریکی که به یک سیستم محرک (معمولاً یک سیستم چرخ دنده) متصل هستند، نیرو می گیرد. این موتورها می توانند چرخ ها را مستقیماً یا از طریق یک زنجیر یا سیستم تسمه به حرکت درآورند تا جرثقیل را در امتداد ریل به حرکت درآورند. جرثقیل مسیر از پیش تعریف شده ای را که توسط مسیرها تعیین شده است دنبال می کند. ریل ها می توانند مستقیم یا منحنی باشند و امکان حرکات مختلف را در یک فضای کاری خاص فراهم کنند.

2) ویژگی های عملکردی

حرکت در امتداد ریل: جرثقیل بر روی چرخ ها یا سیستم متحرک مشابهی نصب می شود که به آن اجازه می دهد در امتداد ریل (یا مسیر) ثابت حرکت کند. این ریل ها معمولاً بر روی ساختار جرثقیل قرار می گیرند و برای هدایت جرثقیل در یک خط مستقیم طراحی شده اند.

سیستم درایو: مکانیسم حرکت توسط یک موتور الکتریکی یا وسایل دیگر (مانند سیستم های هیدرولیک یا پنوماتیک) تغذیه می شود. موتور چرخ ها یا مسیرها را به حرکت در می آورد و به جرثقیل اجازه حرکت می دهد. سیستم درایو معمولاً توسط یک درایو فرکانس متغیر برای مدیریت سرعت و عملکرد روان کنترل می شود.

فرمان و کنترل: مکانیسم حرکت جرثقیل شامل سیستم های فرمان یا کنترل است که به اپراتور اجازه می دهد جهت حرکت جرثقیل را تغییر دهد. این کار بسته به طراحی جرثقیل و سیستم کنترل آن می تواند به صورت دستی یا خودکار انجام شود.

ظرفیت حمل بار: مکانیزم سفر برای حمل وزن جرثقیل، بار آن و سایر اجزا طراحی شده است. این نیاز به عناصر ساختاری قوی، از جمله چرخ‌های تقویت‌شده، سیستم‌های مسیر، و مکانیزم‌های محرک دارد که برای کنترل فشار ناشی از بار و حرکت جرثقیل طراحی شده‌اند.

ویژگی های ایمنی: مکانیسم سفر اغلب به ویژگی های ایمنی برای جلوگیری از حوادث مجهز است. این شامل کلیدهای محدود است که جرثقیل را در صورت حرکت فراتر از محدوده ایمن، سیستم های ترمز اضطراری و سنسورهای ایمنی برای تشخیص موانع متوقف می کند.

عملکرد صاف و کارآمد: مکانیزم به گونه ای طراحی شده است که اصطکاک و سایش را به حداقل برساند و عملکرد صاف را تضمین کند. این امر از طریق استفاده از یاتاقان های با کیفیت بالا، سیستم های روغن کاری و تراز دقیق چرخ ها و مسیرها به دست می آید.

.

مکانیزم سفر با چرخ دستی

1) اصل عملیات

چرخ دستی کالسکه ای است که در امتداد تیر جرثقیل حرکت می کند و قلاب یا سایر وسایل بالابر را حمل می کند. این بر روی ریل ها یا مسیرهای متصل به ساختار اصلی جرثقیل نصب می شود. مکانیسم حرکت وظیفه حرکت چرخ دستی به صورت افقی، از یک سر مسیر جرثقیل به سر دیگر را بر عهده دارد. موتورها، گیربکس، چرخ های محرک و ریل ها نقش مهمی دارند. در حرکت دادن چرخ دستی

2) ویژگی های عملکردی

حرکت در امتداد تیر جرثقیل: وظیفه اصلی مکانیزم حرکت چرخ دستی حرکت دادن چرخ دستی (حمل بالابر یا بار) در امتداد تیر یا تیر افقی جرثقیل است. این حرکت به جرثقیل اجازه می دهد تا منطقه وسیعی را پوشش دهد و مواد را در یک فضای بزرگ جابجا کند.

حرکت صاف و کنترل شده: مکانیزم حرکت صاف و کنترل شده چرخ دستی را تضمین می کند که برای حمل بار ایمن و کارآمد ضروری است. این امر معمولاً از طریق ترکیبی از موتورهای الکتریکی، سیستم‌های دنده‌ای و ریل به دست می‌آید.

کنترل سرعت: مکانیسم سفر توانایی کنترل سرعت حرکت چرخ دستی را فراهم می کند. سرعت را اغلب می توان بسته به نیازهای عملیات تنظیم کرد، که امکان حرکت آهسته و دقیق یا انتقال سریعتر در طول دهانه جرثقیل را فراهم می کند.

ظرفیت حمل بار: مکانیزم چرخ دستی برای تحمل حداکثر ظرفیت باری که جرثقیل می تواند حمل کند طراحی شده است. باید به اندازه کافی قوی و بادوام باشد تا بتواند بارهای سنگین را بدون به خطر انداختن پایداری حمل و نقل کند.

عملکرد دستی یا خودکار: مکانیسم سفر بسته به طراحی جرثقیل و پیچیدگی وظایفی که برای آن استفاده می شود، می تواند به صورت دستی (از طریق آویز دستی یا کنترل دکمه ای) یا خودکار (از طریق یک سیستم خودکار) کار کند.

6. چرخ جرثقیل

چرخ جرثقیل بر روی یک جرثقیل ایستاده یک جزء حیاتی در سیستم چرخ جرثقیل است که امکان حرکت جرثقیل را در طول مسیر ریلی آن فراهم می کند. چرخ معمولاً برای تحمل بارهای سنگین و ایجاد ثبات و حرکت نرم طراحی شده است.

جنس: چرخ‌های جرثقیل اغلب از فولاد یا چدن مرغوب ساخته می‌شوند تا وزن جرثقیل و هر باری را که بلند می‌کند تحمل کنند. آنها برای مقاومت در برابر سایش و پارگی در طول زمان طراحی شده اند.

طراحی: چرخ‌های جرثقیل معمولاً فلنج‌دار هستند، به این معنی که دارای یک لبه برجسته در محیط بیرونی هستند تا چرخ را محکم روی ریل نگه دارد. این برای پایداری، به ویژه در هنگام بلند کردن سنگین یا زمانی که جرثقیل با سرعت بالا حرکت می کند، بسیار مهم است.

ظرفیت بار: چرخ ها برای تحمل وزن جرثقیل و بار آن طراحی شده اند. در کاربردهای سنگین، مانند جرثقیل های صنعتی بزرگ، چرخ ها باید قادر به مقاومت در برابر تنش های شدید بدون تغییر شکل یا ترک باشند.

تراز و چرخش: تراز مناسب برای عملکرد روان بسیار مهم است. چرخ ها اغلب بر روی محورها نصب می شوند که امکان چرخش را فراهم می کند. برای اطمینان از چرخش روان چرخ ها بدون اصطکاک بیش از حد، تعمیر و نگهداری منظم مورد نیاز است.

سیستم مسیر: برای یک جرثقیل ایستاده، مسیری که چرخ ها روی آن حرکت می کنند به همان اندازه مهم است. مسیر باید تراز باشد و به درستی نگهداری شود تا از ناهماهنگی جلوگیری شود، که می تواند باعث سایش چرخ ها و عملکرد ناکارآمد شود.

7. قلاب جرثقیل

قلاب جرثقیل جزء ضروری یک جرثقیل ایستاده است که برای بلند کردن و کاهش بارهای سنگین طراحی شده است. این به عنوان نقطه تماس اولیه برای اتصال بار به مکانیسم بالابر جرثقیل عمل می کند.

شکل و ساختار: قلاب های جرثقیل معمولاً از فولاد با استحکام بالا یا سایر مواد بادوام ساخته می شوند که دارای شکل خمیده یا "J" برای محکم کردن و نگه داشتن بار هستند.

مکانیسم‌های ایمنی: مکانیسم قفل: بسیاری از قلاب‌های جرثقیل دارای یک قفل ایمنی هستند که به جلوگیری از لیز خوردن بار کمک می‌کند.

قلاب‌های چرخان: برخی از قلاب‌ها به‌گونه‌ای طراحی شده‌اند که می‌چرخند و به بار اجازه می‌دهند تا در صورت نیاز بدون گره خوردن بچرخد.

ظرفیت بار: قلاب جرثقیل باید بتواند حداکثر وزنی را که جرثقیل برای بلند کردن طراحی شده تحمل کند. این ظرفیت بسته به طراحی جرثقیل و استفاده مورد نظر به طور قابل توجهی متفاوت است.

جرثقیل های ایستاده آزاد: در زمینه جرثقیل های ایستاده، از قلاب همراه با بالابر برای جابجایی بارها به صورت عمودی استفاده می شود. جرثقیل های ایستاده اغلب در محیط های صنعتی یا ساختمانی کوچکتر مورد استفاده قرار می گیرند و نیازی به ساختار سقفی ندارند، که باعث می شود آنها همه کاره و آسان تر نصب شوند.

موتور

موتور یک جرثقیل ایستاده یک جزء حیاتی است که حرکت بالابر، چرخ دستی یا مکانیزم های حرکت جرثقیل را نیرو می دهد. نوع موتور مورد استفاده بسته به طراحی، کاربرد و ظرفیت جرثقیل می تواند متفاوت باشد.

موتورهای AC: این موتورها رایج ترین هستند و معمولاً در جرثقیل های صنعتی استفاده می شوند. آنها بادوام، قابل اعتماد هستند و می توانند بارهای بزرگ را تحمل کنند. موتورهای AC اغلب با درایوهای فرکانس متغیر (VFD) کوپل می شوند تا کنترل دقیقی بر روی سرعت و گشتاور ایجاد کنند.

موتورهای DC: این موتورها کمتر از موتورهای AC در جرثقیل های مدرن رایج هستند، اما هنوز هم در سیستم های قدیمی یا برنامه های تخصصی یافت می شوند. آنها کنترل سرعت خوبی را ارائه می دهند و اغلب در جرثقیل هایی با الزامات کنترل پیچیده استفاده می شوند.

موتورهای سنکرون: از این موتورها در کاربردهایی استفاده می شود که سرعت موتور باید ثابت و با فرکانس منبع تغذیه هماهنگ باشد. آنها کارآمدتر هستند اما اغلب به سیستم های کنترل پیچیده تری نیاز دارند.

.

سیستم هشدار صدا و نور و سوئیچ محدود

1) سیستم هشدار صدا و نور

یک سیستم هشدار صدا و نور برای یک جرثقیل ایستاده برای افزایش ایمنی و دید در طول عملیات جرثقیل طراحی شده است. این سیستم سیگنال های شنیداری و بصری را برای هشدار دادن به اپراتورها و کارگران در مورد حرکات جرثقیل، موقعیت های اضطراری یا سایر اقدامات حیاتی ارائه می دهد.

هشدار صوتی: صدای بلند و جلب توجهی منتشر می شود تا به افراد مجاور هشدار دهد که جرثقیل در حال کار یا در حالت اضطراری است. می توان آن را برای تولید صداها یا الگوهای مختلف برای نشان دادن شرایط خاص، مانند شرایط اضطراری یا هشدار عملیاتی عمومی. انواع صدای معمولی شامل آژیر، بوق یا بوق است.

هشدار نور: چراغ های چشمک زن یا چراغ هایی که یک هشدار بصری ارائه می دهند. این چراغ‌ها معمولاً بر روی ساختار جرثقیل قرار می‌گیرند و از فاصله دور قابل مشاهده هستند. چراغ ها می توانند بارق یا چرخان باشند تا دید را حتی در شرایط کم نور افزایش دهند.

2) سوئیچ محدود

سوئیچ محدود در یک جرثقیل ایستاده یک وسیله ایمنی ضروری است که برای نظارت و کنترل حرکت جرثقیل استفاده می شود. این کمک می کند تا اطمینان حاصل شود که جرثقیل در محدوده ایمن کار می کند و از تجاوز آن به محدوده عملیاتی تعیین شده جلوگیری می کند، بنابراین از آسیب به جرثقیل یا زیرساخت های اطراف جلوگیری می کند.

عملکردهای کلیدی یک سوئیچ محدود در یک جرثقیل مستقل:

حفاظت در هنگام سفر: سوئیچ محدود می تواند تشخیص دهد که جرثقیل به حداکثر فاصله سفر خود، چه به صورت عمودی (برای بالابرها) و چه به صورت افقی (برای چرخ دستی و پل) می رسد. هنگامی که سوئیچ محدود فعال می شود، سیگنالی برای توقف حرکت ارسال می کند و از سفر بیش از حد جلوگیری می کند.

جلوگیری از برخورد: این اطمینان را می دهد که اجزای جرثقیل، مانند چرخ دستی یا بالابر، با سایر قسمت های جرثقیل یا سازه های اطراف برخورد نکنند.

خاموشی ایمنی: اگر جرثقیل فراتر از محدودیت های ایمن خود کار کند، سوئیچ محدود یک خاموش شدن یا توقف اضطراری را برای جلوگیری از حرکت بیشتر و حوادث احتمالی آغاز می کند.

عملکرد توقف خودکار: هنگامی که بار جرثقیل به یک موقعیت خاص می رسد (به طور کامل بالا، پایین یا کشیده)، سوئیچ محدود باعث توقف خودکار می شود و حرکت جرثقیل را متوقف می کند.

انواع سوئیچ های حد:

کلیدهای حد مکانیکی: این کلیدها با تماس فیزیکی، اغلب از طریق حرکت یک اهرم یا غلتک که با قطعات متحرک جرثقیل در تعامل است، فعال می شوند.

سوئیچ های حد مجاورت: این کلیدها زمانی فعال می شوند که قسمت های متحرک جرثقیل در فاصله معینی از سنسور قرار گیرند که وجود فلز یا اشیاء دیگر را تشخیص می دهد.

سوئیچ‌های محدود الکترونیکی: اینها پیشرفته‌تر هستند و ممکن است از حسگرها یا رمزگذارها برای نظارت بر موقعیت جرثقیل و کنترل دقیق‌تر حرکات آن استفاده کنند.

10. دستگاه های ایمنی

حفاظت اضافه بار: کلید حد مجاز اضافه بار: از بلند شدن جرثقیل بیش از ظرفیت نامی خود جلوگیری می کند. اگر بار از حد مجاز فراتر رود، جرثقیل به طور خودکار بلند شدن را متوقف می کند. نشانگر لحظه بارگذاری (LMI): بار را در زمان واقعی نظارت می کند تا مطمئن شود که در محدوده ایمن باقی می ماند و در صورت لزوم هشدارها یا خاموشی ها را ارائه می دهد.

دستگاه Anti-Two Block: از تماس بلوک قلاب با بوم جرثقیل (که می تواند باعث آسیب یا موقعیت های خطرناک شود) جلوگیری می کند. با تشخیص زمانی که بلوک خیلی نزدیک می شود کار می کند و عمل بالا بردن جرثقیل را متوقف می کند.

دکمه توقف اضطراری: یک ویژگی ایمنی حیاتی که معمولاً در نقاطی با دسترسی آسان قرار دارد و در مواقع اضطراری بلافاصله تمام عملکردهای جرثقیل را خاموش می کند.

سوئیچ های حد: سوئیچ های محدود افقی و عمودی برای جلوگیری از حرکت جرثقیل به خارج از محدوده عملیاتی ایمن نصب شده اند و از آسیب به جرثقیل و محیط اطراف آن جلوگیری می کنند.

کنترل ضد نوسان: با کنترل حرکت بالابر و چرخ دستی، بهبود پایداری و جلوگیری از نوسانات خطرناک بار، به کاهش نوسان بار کمک می کند.

نظارت بر سرعت باد: دستگاه‌هایی که سرعت باد را اندازه‌گیری می‌کنند و هشدار می‌دهند یا به طور خودکار عملیات جرثقیل را هنگامی که سرعت باد از آستانه ایمن فراتر رفت، متوقف می‌کنند.

ویژگی های ایمنی کابین جرثقیل: جرثقیل های مجهز به کابین اپراتور اغلب شامل وسایل ایمنی مانند دسترسی ایمن، نقاط لنگر مهار ایمنی و سیستم های کنترل ارگونومیک طراحی شده برای کاهش خستگی اپراتور و جلوگیری از حوادث می شوند.

روشنایی اضطراری: در صورت قطع برق، روشنایی اضطراری تضمین می کند که اپراتور همچنان می تواند کنترل ها و محیط اطراف جرثقیل را ببیند.

چراغ های بوق و سیگنال: به افراد نزدیک از حرکت جرثقیل، به ویژه در محیط های شلوغ هشدار می دهد. اینها شامل بوق، چراغ های چشمک زن و سایر سیگنال های شنیداری/مرئی است.

سیستم ترمز: جرثقیل ها مجهز به ترمزهای مکانیکی و الکتریکی قابل اعتماد برای توقف سریع و ایمن جرثقیل در حین کار هستند.

دستگاه های بازرسی و نگهداری: سیستم های نظارتی که سایش و پارگی اجزای مهم جرثقیل مانند بالابر، کابل ها و چرخ دنده ها را ردیابی می کنند. این کمک می کند تا اطمینان حاصل شود که جرثقیل همیشه در شرایط ایمن و قابل استفاده است.

قفل و چفت بوم: وسیله ای برای جلوگیری از فرو ریختن یا تا شدن ناخواسته بوم در صورت عدم استفاده و ایجاد ثبات بیشتر.

11. حالت کنترل

کنترل دستی: مستقیماً توسط یک اپراتور با استفاده از پانل کنترل یا جوی استیک اداره می شود. اپراتور می تواند حرکات جرثقیل مانند بلند کردن، پایین آوردن و جابجایی بار را کنترل کند. این حالت انعطاف پذیری بالایی را ارائه می دهد اما برای عملکرد ایمن به یک اپراتور ماهر نیاز دارد.

کنترل از راه دور: از یک دستگاه بی سیم مانند کنترل از راه دور دستی یا یک دستگاه تلفن همراه برای کنترل جرثقیل استفاده می کند. به اپراتور اجازه می دهد تا در فاصله ای از جرثقیل قرار گیرد که ایمنی و راحتی را افزایش می دهد. اغلب در شرایطی استفاده می شود که کنترل دستی دشوار است یا خطرناک

کنترل خودکار یا قابل برنامه ریزی: جرثقیل ها را می توان طوری برنامه ریزی کرد که مجموعه ای از دستورالعمل ها را برای کارهای تکراری دنبال کنند. حسگرها و کنترل کننده ها به طور خودکار حرکات جرثقیل را تنظیم می کنند. این حالت اغلب در تنظیمات صنعتی برای کارایی و سازگاری استفاده می شود.

کنترل نیمه اتوماتیک: ترکیبی از کنترل دستی و خودکار است. اپراتورها می توانند در صورت نیاز در فرآیند مداخله کنند، اما جرثقیل اکثر عملکردها را به صورت خودکار انجام می دهد.

کنترل آویز: آویز یک دستگاه کنترل دستی است که توسط یک کابل به جرثقیل متصل می شود. مشابه کنترل دستی، اما آویز امکان تحرک بیشتر را برای اپراتور در اطراف جرثقیل فراهم می کند.

کنترل جرثقیل برجی: شامل کنترل از راه دور یا کابین اپراتور ثابت، به ویژه در جرثقیل های بزرگتر است. اپراتورها می توانند تمام حرکات جرثقیل را از کابین یا از طریق یک دستگاه از راه دور کنترل کنند.

طرح



فنی اصلی





انعطاف پذیری در نصب: برخلاف جرثقیل های سقفی که نیاز به پشتیبانی ساختاری پیچیده یا اصلاحات در ساختمان ها دارند، جرثقیل های ایستاده را می توان در اکثر مناطق باز بدون نیاز به اصلاح زیرساخت نصب کرد.

بهینه سازی فضا: جرثقیل های ایستاده برای عملیات در فضاهای تنگ یا محدود ایده آل هستند، زیرا نیازی به پشتیبانی سقف یا اصلاح ساختارهای موجود ندارند. این به به حداکثر رساندن فضای کف موجود کمک می کند.

مقرون به صرفه: از آنجایی که جرثقیل های سقفی گران قیمت نیاز ندارند، نصب و نگهداری جرثقیل های مستقل در مقایسه با جرثقیل های سقفی یا پل مقرون به صرفه تر است.

قابلیت حمل: برخی از مدل‌های جرثقیل‌های ایستاده به گونه‌ای طراحی شده‌اند که قابل حمل باشند، به این معنی که می‌توان آن‌ها را در صورت نیاز به مکان‌های مختلف در یک تأسیسات منتقل کرد. این می تواند برای صنایعی که به انعطاف پذیری نیاز دارند یا بارهای سنگین را بارها جابجا می کنند مفید باشد.

سهولت استفاده: این جرثقیل ها معمولاً راحت تر کار می کنند و به تعمیر و نگهداری کمتری نسبت به سیستم های جرثقیل سقفی بزرگتر نیاز دارند، به ویژه در محیط هایی با نیازهای بالابری کمتر.

ایمنی: با قطعات متحرک کمتر و ساخت و ساز ساده تر، جرثقیل های مستقل می توانند برای کار و نگهداری ایمن تر باشند و خطر خرابی یا تصادف را کاهش دهند.

ظرفیت بار بالا: بسته به طراحی، جرثقیل های مستقل می توانند وزنه های قابل توجهی را بلند کنند و برای انواع کاربردهای صنعتی از جمله انبارها، کارخانه های تولیدی و خطوط مونتاژ مناسب باشند.

Minimal Footprint: آنها به گونه ای طراحی شده اند که در مقایسه با انواع دیگر جرثقیل ها ردپای فیزیکی کوچک تری داشته باشند که در محیط هایی که فضا محدود است مفید است.

سفارشی سازی: جرثقیل های ایستاده را اغلب می توان از نظر ارتفاع بالابر، دهانه و ظرفیت بار برای مطابقت با نیازهای عملیاتی خاص سفارشی کرد.

کاهش نیاز به تغییرات تسهیلات: برخلاف جرثقیل های سقفی، این سیستم ها نیازی به تغییر در ساختار ساختمان ندارند، که می تواند به ویژه در تاسیسات قدیمی یا اجاره ای مفید باشد.





1. تنظیمات صنعتی

کارخانه های تولیدی: جرثقیل های ایستاده اغلب برای جابجایی اجزای سنگین، ماشین آلات یا ابزار در طبقات کارخانه که سازه های پشتیبانی بالای سر در دسترس نیستند استفاده می شود.

خطوط مونتاژ: می توان از آنها برای جابجایی مواد یا محصولات نهایی در طول خط مونتاژ استفاده کرد.

2. سایت های ساختمانی

بلند کردن سنگین: این جرثقیل ها می توانند مصالح ساختمانی سنگین، ماشین آلات و سایر عناصر ساختمانی را در مکان هایی که نصب جرثقیل های سقفی سنتی دشوار است، بلند کنند.

استفاده قابل حمل: جرثقیل های ایستاده را می توان در صورت نیاز در محل ساخت و ساز جابه جا کرد و آنها را برای مکان هایی با تغییر طرح یا الزامات ایده آل می کند.

3. انبارداری و توزیع

محلول های ذخیره سازی: در انبارها برای بلند کردن و جابجایی اقلام بزرگ از جمله پالت های کالا، جعبه های سنگین یا تجهیزاتی که نیاز به بارگیری یا تخلیه دارند استفاده می شود.

مدیریت موجودی: جرثقیل های ایستاده امکان مدیریت کارآمد ذخیره سازی را با کمک به بلند کردن و سازماندهی مواد و بهبود استفاده از فضا فراهم می کنند.

4. صنعت خودرو

مونتاژ خودرو: در خودروسازی، از این جرثقیل ها برای جابجایی قطعات و مجموعه هایی استفاده می شود که خیلی سنگین یا بزرگ هستند و به تنهایی توسط کارگران قابل جابجایی نیستند.

5. هوافضا

مونتاژ هواپیما: جرثقیل های ایستاده به بلند کردن قطعات بزرگ و سنگین هواپیما در طول مونتاژ یا نگهداری کمک می کنند، جایی که جرثقیل های سنتی سقفی ممکن است قابل دوام نباشند.

6. کارخانه کشتی سازی

جابجایی قطعات کشتی: در کشتی سازی، می توان از آنها برای جابجایی قطعات بزرگ مانند قطعات موتور، ماشین آلات و سایر تجهیزات سنگین استفاده کرد.

7. نگهداری و تعمیر

تعمیر و نگهداری تجهیزات: از این جرثقیل ها می توان در صنایع مختلف برای تعمیر و نگهداری ماشین آلات، جابجایی قطعات بزرگ یا سنگین برای تعمیر یا تعویض استفاده کرد.

8. استفاده در فضای باز (وظایف سنگین)

معدن و صنایع سنگین: جرثقیل های ایستاده معمولاً در محیط هایی استفاده می شوند که سازه های پشتیبانی خارجی به دلیل محدودیت فضا قابل نصب نیستند، مانند پروژه های معدنی یا ساخت و ساز از راه دور.

9. آزمایشگاه ها و امکانات تحقیقاتی

جابجایی تجهیزات آزمایشگاهی: از جرثقیل های ایستاده می توان برای جابجایی تجهیزات بزرگ و ظریف در آزمایشگاه های تحقیق و توسعه، به ویژه در محیط های علمی یا پزشکی استفاده کرد.







1. طراحی و مهندسی

طراحی اولیه: فرآیند طراحی با مشخص کردن ظرفیت بار، دهانه، ارتفاع بالابری و شرایط عملیاتی (مانند محیط، سرعت و دفعات استفاده) شروع می‌شود.

مدل‌سازی CAD: مدل‌های طراحی دقیق به کمک کامپیوتر (CAD) برای اجزای ساختاری، سیستم‌های الکتریکی و ویژگی‌های ایمنی ایجاد می‌شوند.

تجزیه و تحلیل سازه: تجزیه و تحلیل مهندسی (به عنوان مثال، تست تنش، تجزیه و تحلیل خستگی) انجام می شود تا اطمینان حاصل شود که جرثقیل می تواند بارهای مشخص شده را بدون شکست تحمل کند.

2. انتخاب مواد

انتخاب فولاد: فولاد با کیفیت بالا برای قاب، تیرها و سایر اجزای ساختاری جرثقیل برای اطمینان از استحکام و دوام انتخاب شده است.

سایر مواد: قطعاتی مانند کابل ها، بالابرها، موتورها و سیستم های کنترل نیز از تامین کنندگان تهیه می شوند.

3. ساخت اجزای سازه ای

برش و شکل دهی: فولاد برش داده می شود، شکل می گیرد و به اجزایی مانند قاب دروازه ای اصلی، تیرهای متقاطع، تیرهای چرخ دستی و پایه های نگهدارنده جوش داده می شود.

جوشکاری: جوشکاری دقیق برای مونتاژ قاب و سایر قطعات بزرگ انجام می شود. این به کارگران ماهر نیاز دارد تا از دقت و یکپارچگی ساختاری اطمینان حاصل کنند.

ماشینکاری: سوراخ ها، شیارها یا شیارها در قطعات فولادی برای نصب سایر اجزا (مانند چرخ دنده ها، چرخ ها و موتورها) ماشین کاری می شوند.

4. مونتاژ

مونتاژ قاب: ساختار اصلی جرثقیل به صورت مقطعی مونتاژ می شود. پایه ها، تیرها و اعضای متقاطع بسته به طرح به هم جوش یا پیچ می شوند.

نصب ریل: ریل هایی به قاب وصل می شوند تا امکان حرکت افقی چرخ دستی را فراهم کنند.

نصب موتور و بالابر: بالابر برقی، موتورها، گیربکس ها و سایر اجزای مکانیکی روی چرخ دستی یا قلاب جرثقیل نصب می شوند.

سیم کشی برق: سیم کشی برای موتورها، سوئیچ های محدود، سیستم های کنترل و منبع تغذیه به دقت تنظیم و ایمن شده است.

کنترل پنل: یک تابلوی کنترل راه اندازی شده است که به اپراتورها اجازه می دهد تا حرکت و عملکرد جرثقیل را کنترل کنند.

5. نقاشی و سطح درمان

تمیز کردن: قطعات ساخته شده برای حذف کثیفی، روغن و سایر آلودگی ها تمیز می شوند.

بتونه کاری: یک آستر برای جلوگیری از زنگ زدگی و ایجاد یک پایه محکم برای رنگ استفاده می شود.

رنگ‌آمیزی: قاب و اجزای جرثقیل معمولاً با پوشش‌های صنعتی با کیفیت بالا برای محافظت در برابر عوامل محیطی و سایش رنگ می‌شوند.

پخت: رنگ برای ماندگاری اجازه خشک شدن دارد.

6. آزمایش

تست بار: جرثقیل تحت آزمایش های بار قرار می گیرد، جایی که به تدریج تا ظرفیت نامی خود بارگذاری می شود تا از عملکرد ایمن تحت فشار اطمینان حاصل شود.

تست عملکرد: تمام عملکردهای جرثقیل (بلند کردن، پایین آوردن، حرکت بالابر و غیره) آزمایش می شوند. سیستم های الکتریکی و مکانیکی برای عملکرد مناسب بررسی می شوند.

ویژگی های ایمنی: سیستم های ایمنی مانند حفاظت اضافه بار، توقف های اضطراری و سوئیچ های محدود تست می شوند.

7. بازرسی نهایی

کنترل کیفیت: یک بازرسی کامل انجام می شود تا اطمینان حاصل شود که تمام قطعات استانداردهای لازم را چه از نظر مواد و چه از نظر طرز کار مطابقت دارند.

مستندات: جرثقیل از نظر انطباق با استانداردهای نظارتی بازرسی می شود و تمام اسناد لازم ارائه می شود (به عنوان مثال، گواهی آزمایش بار).

8. تحویل و نصب

حمل و نقل: جرثقیل تکمیل شده با دقت جدا می شود (در صورت لزوم) و به محل نصب منتقل می شود.

نصب: در محل، جرثقیل دوباره مونتاژ می شود (در صورت نیاز) و بر روی پایه یا سازه پشتیبانی نصب می شود.

تست نهایی: جرثقیل تحت آزمایش نهایی در محل نصب قرار می گیرد تا از عملکرد صحیح همه سیستم ها اطمینان حاصل شود.

9. آموزش و واگذاری

آموزش اپراتور: اپراتورها در مورد نحوه استفاده ایمن از جرثقیل، از جمله عملیات کنترل، روال تعمیر و نگهداری و روش های اضطراری آموزش دیده اند.

تحویل مدارک: مشتری دفترچه راهنمای تعمیر و نگهداری، جزئیات گارانتی و سایر اسناد لازم را دریافت می کند.

10. نگهداری و پشتیبانی

تعمیر و نگهداری مداوم: بازرسی ها و تعمیر و نگهداری معمول توصیه می شود تا اطمینان حاصل شود که جرثقیل به عملکرد مطلوب در طول عمر خود ادامه می دهد.

قطعات یدکی و پشتیبانی: سازنده قطعات یدکی و پشتیبانی فنی را در صورت نیاز ارائه می دهد.

نمای کارگاهی:

این شرکت پلتفرم مدیریت هوشمند تجهیزات را نصب کرده و 310 مجموعه (مجموعه) ربات هندلینگ و جوشکاری را نصب کرده است. پس از اتمام طرح، بیش از 500 مجموعه (ست) وجود خواهد داشت و نرخ شبکه سازی تجهیزات به 95 درصد می رسد. 32 خط جوش به بهره برداری رسیده است، 50 خط برای نصب برنامه ریزی شده است و میزان اتوماسیون کل خط تولید به 85 درصد رسیده است.
