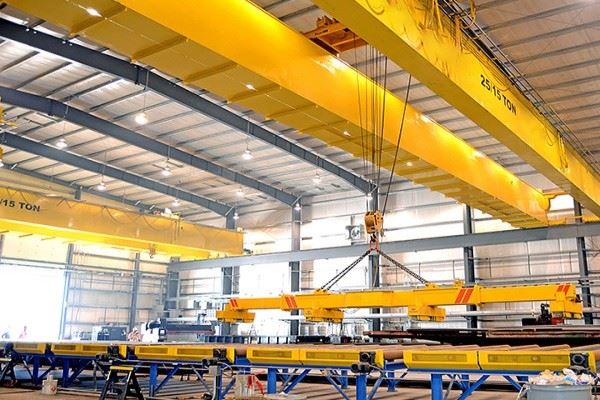

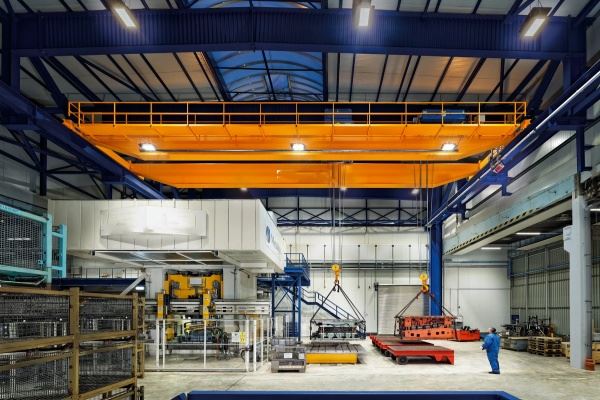

جرثقیل سقفی انبار





جرثقیل سقفی انبار که به عنوان جرثقیل پل نیز شناخته می شود، یک تجهیزات ضروری جابجایی مواد است که برای حمل بارهای سنگین یا حجیم در یک انبار یا تاسیسات صنعتی طراحی شده است. این جرثقیل از باندهای موازی با یک پل متحرک تشکیل شده است که بر روی شکاف قرار دارد. پل از یک بالابر پشتیبانی می کند، که قطعه ای است که بار را بالا می برد، پایین می آورد و به صورت افقی در سراسر فضای کار حرکت می دهد. جرثقیل های سقفی بسته به ظرفیت وزنی و نیازهای عملیاتی در پیکربندی های مختلفی از جمله طرح های تک تیر یا دو تیر وجود دارند.



اجزای کلیدی:

· پل: تیر افقی که در طول باند حرکت می کند و بالابر را نگه می دارد.

· باند: مسیرهای دو طرف جرثقیل که به پل اجازه می دهد به جلو و عقب حرکت کند.

· بالابر: مکانیزم بالابری که می تواند بارها را بالا، پایین و جابجا کند. می تواند برقی یا دستی باشد.

3. برنامه های کاربردی:

· امکانات تولیدی: برای جابجایی مواد خام، محصولات نیمه تمام یا اجزای مونتاژ.

· انبارداری و ذخیره سازی: برای سازماندهی، ذخیره و بازیابی اقلام بزرگ به طور موثر استفاده می شود.

· کشتی سازی ها و بنادر: برای انتقال بار بین کشتی ها و انبارها.

· سایت های ساختمانی: برای بلند کردن و قرار دادن مصالح ساختمانی سنگین.

4. به طور خلاصه، جرثقیل های سقفی در انبارها باعث افزایش بهره وری، کاهش خطر صدمات و بهینه سازی فضا با جابجایی مواد در بالای سر به جای اتکا به حمل و نقل زمینی مانند لیفتراک می شوند.

حداکثر ارتفاع بلند کردن: 10 متر، 15 متر، 6 متر، 20 متر، سایر موارد

گارانتی قطعات اصلی: 1 سال

گارانتی: 1 سال

وزن (کیلوگرم): 2000 کیلوگرم

سرعت بلند کردن:5-15M/MIN

ظرفیت بالابر: 1 تن-20 تن

منبع تغذیه: 3 فاز 380 ولت 50 هرتز

اجزای اصلی: PLC، موتور، بلبرینگ، گیربکس، موتور، مخزن تحت فشار، دنده، پمپ

محل مبدا: هنان، چین

ویژگی: جرثقیل سقفی

وضعیت: نو

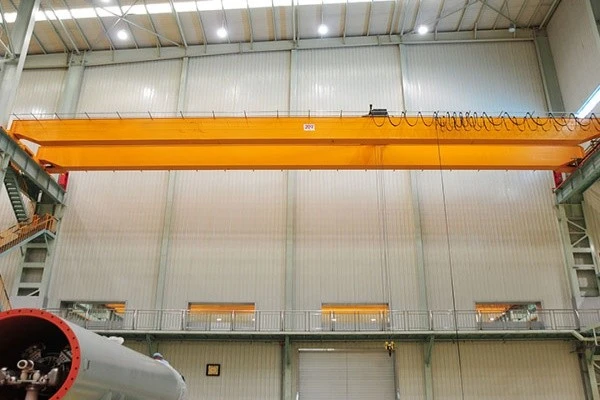

1. تیر اصلی

1. تیر اصلی جرثقیل سقفی انبار، که به عنوان تیر پل یا به سادگی پل نیز شناخته می شود، یک عضو ساختاری افقی است که پهنای ناحیه کار جرثقیل را پوشش می دهد و مکانیزم بالابر، واگن برقی و سایر اجزا را پشتیبانی می کند. معمولاً از فولاد یا آلومینیوم ساخته می شود و بسته به ظرفیت بالابری و اندازه کلی جرثقیل می تواند یک طرح تک تیر یا دو پرتو باشد.



2. تیر اصلی در هر انتها توسط ستون ها یا پایه هایی که به کف یا فونداسیون انبار متصل می شوند، حمایت می شود. جرثقیل در طول انبار توسط چرخ های متحرک یا ریل هایی که در بالای تیر اصلی نصب شده اند حرکت می کند. مکانیسم بالابر که شامل موتور بالابر، درام و طناب های سیم است، بر روی یک چرخ دستی که در امتداد فلنج پایینی تیر اصلی حرکت می کند، نصب می شود.

3. تیر اصلی برای مقاومت در برابر نیروهای ایجاد شده در اثر بلند کردن و جابجایی بارهای سنگین از جمله لنگرهای خمشی، نیروهای برشی و تنش های پیچشی طراحی شده است. همچنین باید سفتی کافی برای جلوگیری از انحراف یا افتادگی بیش از حد تحت بار داشته باشد که می تواند بر دقت و ایمنی عملکرد جرثقیل تأثیر بگذارد. تیر اصلی اغلب یکی از حیاتی ترین و گران ترین اجزای جرثقیل سقفی است و طراحی و ساخت آن باید با استانداردهای مهندسی دقیق و رویه های کنترل کیفیت مطابقت داشته باشد.

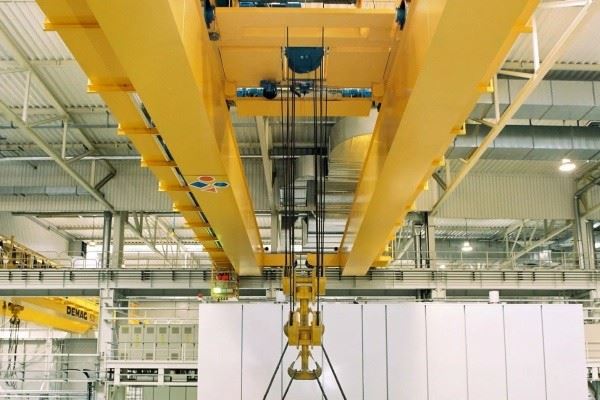

سیستم بالابر

سیستم بالابر یک جرثقیل سقفی انبار یک جزء حیاتی است که جرثقیل را قادر می سازد تا عملکرد اصلی خود را انجام دهد: بلند کردن و جابجایی بارهای سنگین در یک انبار یا تأسیسات تولیدی. سیستم بالابر معمولاً از چندین جزء کلیدی تشکیل شده است که با هم کار می کنند تا بلند کردن و پایین آوردن کالاها را کنترل شده و روان انجام دهند.

در اینجا یک نمای کلی از اجزای اصلی و عملکرد آنها آورده شده است:

موتور بالابر: موتور بالابر منبع تغذیه مکانیزم بالابر است. نیروی لازم برای بلند کردن و پایین آوردن بارها را ایجاد می کند. موتورهای بالابر بسته به طراحی جرثقیل و نیازهای خاص کاربرد می توانند برقی یا پنوماتیکی باشند. موتورهای الکتریکی به دلیل کارایی و قابلیت کنترلی که دارند معمولا مورد استفاده قرار می گیرند.

درام(ها) یا درام(های) سیم پیچی: درام وسیله ای استوانه ای است که طناب ها یا کابل ها به دور آن پیچیده می شود. همانطور که موتور بالابر درام را می‌چرخاند، طناب یا کابل دور آن می‌پیچد یا از آن باز می‌شود و بار متصل را بالا یا پایین می‌آورد. برخی جرثقیل ها ممکن است از یک درام استفاده کنند، در حالی که برخی دیگر ممکن است دو درام برای افزایش پایداری و ظرفیت داشته باشند.

سیم طناب یا کابل: این عناصر درام را به قلاب یا بلوک بار متصل می کنند. آنها باید به اندازه کافی قوی باشند تا در برابر نیروهای وارد شده در بلند کردن حداکثر بار مورد نظر و همچنین هرگونه ضربه یا بار ضربه ای که ممکن است در حین کار رخ دهد مقاومت کنند.

قلاب یا چنگال: این قطعه در انتهای سیم بکسل یا کابل است که در واقع به بار متصل می شود. ممکن است یک قلاب ساده برای بلند کردن بسته ها یا عدل ها باشد، یا ممکن است یک قلاب یا آهنربای پیچیده تر برای بلند کردن مواد یا فلزات سست باشد.

3. به طور خلاصه، سیستم بالابر یک جرثقیل سقفی انبار، مجموعه ای پیچیده از اجزا است که برای کارکرد یکپارچه با هم برای جابجایی کارآمد و ایمن مواد طراحی شده است. تعمیر و نگهداری مناسب و بازرسی های منظم برای اطمینان از قابلیت اطمینان و طول عمر این سیستم ها در محیط های انباری بسیار مهم است.



3. پایانکالسکه

1. کالسکه انتهایی جرثقیل سقفی انبار، که به عنوان کامیون انتهایی یا واگن برقی نیز شناخته می شود، یک واحد متحرک است که در امتداد تیر اصلی یا ریل جرثقیل حرکت می کند. معمولاً شامل چرخ‌ها یا غلتک‌هایی است که با تیر یا ریل درگیر می‌شوند و به کالسکه انتهایی اجازه می‌دهند به صورت افقی در طول جرثقیل حرکت کنند.

2. وظیفه اصلی کالسکه انتهایی ایجاد تحرک در طول تیر جرثقیل است. این حرکت به جرثقیل اجازه می دهد تا بارها را در عرض انبار یا محل کار حمل کند. این سیستم بالابر و چرخ دستی را پشتیبانی می کند که به نوبه خود بار را پشتیبانی می کند. کالسکه انتهایی تضمین می کند که مکانیزم بالابر را می توان به طور دقیق در بالای هر نقطه در منطقه عملیاتی جرثقیل قرار داد. کالسکه انتهایی به حفظ پایداری جرثقیل در حین کار کمک می کند، به خصوص زمانی که بارهای سنگین یا بزرگ جابجا می شوند. در برخی از پیکربندی های جرثقیل، کالسکه انتهایی ممکن است برای جابجایی مستقیم بارها طراحی شود، به ویژه در جرثقیل های کوچکتر یا جرثقیل هایی که برای کاربردهای سبک استفاده می شوند.

3. کالسکه انتهایی جرثقیل سقفی انبار یکی از اجزای حیاتی عملکرد جرثقیل سقفی است که موقعیت دقیق و جابجایی بار کارآمد را در طول دهانه جرثقیل ممکن می سازد. طراحی و ساخت آن باید عملکرد صاف، حداقل سایش و طول عمر را تضمین کند تا از عملکرد و قابلیت اطمینان کلی جرثقیل پشتیبانی کند.

4. مکانیزم سفر جرثقیل

1. مکانیزم حرکت جرثقیل جرثقیل سقفی انبار بخشی است که کل جرثقیل را در امتداد عرض انبار حرکت می دهد. این موتور از دو موتور الکتریکی تشکیل شده است، یکی در هر طرف جرثقیل، که چرخ ها یا لاستیک هایی را که در امتداد ریل یا کف حرکت می کنند، به حرکت در می آورد. موتورها برای حرکت با سرعت و جهت یکسان هماهنگ می شوند و به جرثقیل اجازه می دهند تا به راحتی در عرض انبار حرکت کند. سرعت و جهت جرثقیل را می توان با تنظیم سرعت و جهت موتورها کنترل کرد. برخی از مکانیسم های حرکت جرثقیل دارای ترمزهایی هستند که در صورت نیاز حرکت جرثقیل را متوقف می کنند. علاوه بر این، برخی از جرثقیل ها ممکن است یک دروازه ای داشته باشند که از جرثقیل پشتیبانی می کند و همراه با آن حرکت می کند، که پایداری و پشتیبانی بیشتری را برای بارهای سنگین فراهم می کند.



5. مکانیزم سفر با ترولی

مکانیزم حرکت چرخ دستی جرثقیل سقفی انبار، بخشی است که یک بار بالابرنده را به صورت افقی در طول جرثقیل حرکت می دهد. این شامل یک موتور الکتریکی، جعبه دنده و چرخ هایی است که در امتداد یک ریل یا تیر قرار دارند. موتور گیربکس را به حرکت در می آورد که به نوبه خود چرخ ها را می چرخاند و باعث می شود چرخ دستی در امتداد ریل یا تیر حرکت کند. با تنظیم سرعت و جهت موتور می توان سرعت و جهت چرخ دستی را کنترل کرد. برخی از مکانیزم‌های مسافرتی واگن برقی نیز دارای ترمزهایی هستند که در صورت نیاز حرکت بار را متوقف می‌کنند.



6. چرخ جرثقیل

چرخ جرثقیل جرثقیل سقفی یک جزء حیاتی است که به جرثقیل اجازه می دهد تا در مسیر یا کف خود حرکت کند. این چرخ‌ها معمولاً از فولاد یا مواد بادوام دیگر ساخته می‌شوند و برای مقاومت در برابر وزن و حرکت جرثقیل طراحی شده‌اند. چرخ ها بر روی بلبرینگ ها نصب می شوند و به قاب جرثقیل متصل می شوند. همانطور که جرثقیل حرکت می کند، چرخ ها در امتداد ریل یا کف می چرخند و ثبات و پشتیبانی را برای جرثقیل فراهم می کنند. اندازه و تعداد چرخ های یک جرثقیل بسته به ظرفیت جرثقیل و کاربرد خاص می تواند متفاوت باشد. برخی از جرثقیل ها همچنین ممکن است دارای چرخ ها یا چرخ های اضافی برای ایجاد ثبات و مانور بیشتر باشند. نگهداری و بازرسی صحیح چرخ های جرثقیل برای اطمینان از عملکرد ایمن و کارآمد جرثقیل ضروری است.





7. قلاب جرثقیل

چرخ جرثقیل جرثقیل سقفی یک جزء حیاتی است که به جرثقیل اجازه می دهد تا در مسیر یا کف خود حرکت کند. این چرخ‌ها معمولاً از فولاد یا مواد بادوام دیگر ساخته می‌شوند و برای مقاومت در برابر وزن و حرکت جرثقیل طراحی شده‌اند. چرخ ها بر روی بلبرینگ ها نصب می شوند و به قاب جرثقیل متصل می شوند. همانطور که جرثقیل حرکت می کند، چرخ ها در امتداد ریل یا کف می چرخند و ثبات و پشتیبانی را برای جرثقیل فراهم می کنند. اندازه و تعداد چرخ های یک جرثقیل بسته به ظرفیت جرثقیل و کاربرد خاص می تواند متفاوت باشد. برخی از جرثقیل ها همچنین ممکن است دارای چرخ ها یا چرخ های اضافی برای ایجاد ثبات و مانور بیشتر باشند. نگهداری و بازرسی صحیح چرخ های جرثقیل برای اطمینان از عملکرد ایمن و کارآمد جرثقیل ضروری است.



موتور

1-موتور جرثقیل سقفی انبار قطعه ای است که حرکات و عملکردهای مختلف جرثقیل را تامین می کند. معمولاً چندین موتور روی یک جرثقیل وجود دارد که هر کدام وظیفه خاصی را بر عهده دارند. به عنوان مثال:

موتور چرخ دستی: این موتور چرخ دستی را که مکانیزم بالابر را حمل می کند در امتداد پل یا تیر جرثقیل حرکت می دهد. حرکت جانبی بار را کنترل می کند.

موتور بالابر: این موتور قلاب یا چنگال مورد استفاده برای جمع آوری مواد را بالا و پایین می آورد. حرکت عمودی بار را کنترل می کند.

موتور مسافرتی: این موتور کل ساختار جرثقیل را در امتداد باند یا ریل هایی که روی آن قرار دارد حرکت می دهد. حرکت طولی جرثقیل را کنترل می کند.

موتور دروازه ای: در برخی از طرح های جرثقیل، ممکن است دروازه ای وجود داشته باشد که پل را نگه می دارد و عمود بر جهت حرکت حرکت می کند. یک موتور دروازه ای این حرکت را نیرو می دهد.

2. این موتورها می توانند الکتریکی یا در برخی موارد هیدرولیک باشند. موتورهای الکتریکی به دلیل کارایی، کنترل پذیری و سهولت نگهداری در جرثقیل های سقفی مدرن رایج تر هستند. موتورها توسط یک اپراتور جرثقیل با استفاده از ایستگاه آویز یا کنترل از راه دور کنترل می شوند که امکان تنظیم دقیق موقعیت و سرعت را برای حرکات مختلف جرثقیل فراهم می کند. نگهداری مناسب و بازرسی منظم این موتورها برای عملکرد ایمن و قابل اعتماد جرثقیل بسیار مهم است.



سیستم هشدار صدا و نور و سوئیچ محدود

1. سیستم هشدار صدا و نور و کلیدهای محدود از ویژگی های ایمنی ضروری جرثقیل سقفی انبار هستند.

2. سیستم هشدار صدا و نور:

سیستم هشدار صدا و نور برای هشدار به پرسنل مجاور جرثقیل در مورد عملکرد آن طراحی شده است، به خصوص زمانی که جرثقیل در حال حرکت است و یا زمانی که خطر احتمالی وجود دارد. این سیستم معمولاً شامل:

چراغ های هشدار دهنده: این چراغ ها معمولاً روی جرثقیل نصب می شوند و از همه جهات قابل مشاهده هستند. آنها روشن و خاموش می شوند تا نشان دهند که جرثقیل در حال کار است.

آلارم‌های صوتی: این آلارم‌ها می‌توانند شامل بوق، زنگ‌ها یا آژیرهایی باشند که صدای بلندی را منتشر می‌کنند تا مردم را از حرکت جرثقیل آگاه کنند.

سیگنال های توقف اضطراری: در صورت توقف اضطراری یا یک خطای بحرانی، سیستم ممکن است یک سیگنال متمایز تولید کند که نشان دهد جرثقیل به طور غیرمنتظره ای متوقف شده است.

3. سوئیچ های محدود:

لیمیت سوئیچ ها دستگاه های الکترونیکی هستند که به عنوان مکانیسم های ایمنی برای جلوگیری از تجاوز جرثقیل از محدودیت های فیزیکی خود عمل می کنند. آنها معمولاً در انتهای مسیر حرکت جرثقیل و در حداکثر ارتفاع و عمق مکانیسم بالابر نصب می شوند. توابع آنها عبارتند از:

سوئیچ های محدودیت سفر: این سوئیچ ها در هر انتهای ریل یا باند جرثقیل قرار دارند. اگر جرثقیل به این نقاط نزدیک شود، سوئیچ های محدود فعال می شوند و حرکت جرثقیل را متوقف می کنند تا از خروج آن از مسیرها یا برخورد با موانع جلوگیری شود.

کلیدهای محدود بالابر: این کلیدها در حداکثر و حداقل ارتفاعی که قلاب یا چنگال می تواند به آن برسد نصب می شود. آنها از بالابردن یا پایین آوردن قلاب فراتر از محدوده عملکرد ایمن توسط بالابر جلوگیری می کنند و از آسیب احتمالی به بار، قلاب یا ساختار جرثقیل جلوگیری می کنند.

سنسورهای بار: برخی جرثقیل ها ممکن است دارای کلیدهای محدود کننده باشند که شرایط اضافه بار را تشخیص می دهند. اگر بار بیش از ظرفیت جرثقیل باشد، این سوئیچ ها فعال می شوند و از بالابردن بیشتر جلوگیری می کنند و به طور بالقوه از آسیب ساختاری به جرثقیل جلوگیری می کنند.

4. هم سیستم هشدار صدا و نور و هم سوئیچ های محدود برای اطمینان از عملکرد ایمن جرثقیل سقفی انبار بسیار مهم هستند. آنها به جلوگیری از حوادث کمک می کنند، به پرسنل مجاور هشدار می دهند و جرثقیل و محیط اطراف آن را از آسیب محافظت می کنند. تعمیر و نگهداری منظم و آزمایش این سیستم ها برای اطمینان از عملکرد صحیح آنها در صورت نیاز ضروری است.

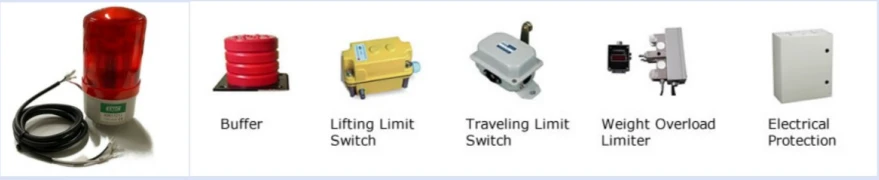

10. دستگاه های ایمنی

سوئیچ های توقف اضطراری: اینها ویژگی های ایمنی حیاتی هستند که به اپراتورها اجازه می دهند در مواقع اضطراری فوراً تمام حرکات جرثقیل را متوقف کنند.

سوئیچ های محدود: همانطور که قبلاً ذکر شد، اینها وسایل الکترونیکی هستند که از تجاوز جرثقیل از محدودیت های فیزیکی خود مانند انتهای ریل یا حداکثر ارتفاع بالابر جلوگیری می کنند.

حفاظت اضافه بار: این سیستم زمانی را تشخیص می دهد که جرثقیل در حال بلند کردن باری بیش از ظرفیت نامی خود است و به طور خودکار بالابر را متوقف می کند تا از آسیب ساختاری یا سقوط بار جلوگیری کند.

سیستم های ضد برخورد: این سیستم ها با استفاده از حسگرهایی وجود جرثقیل ها یا موانع دیگر را در مسیر جرثقیل تشخیص داده و از برخورد جلوگیری می کنند.

دستگاه های تعیین موقعیت قلاب بار: این دستگاه ها اطمینان حاصل می کنند که قلاب قبل از بلند کردن بار به درستی قرار می گیرد و خطر لیز خوردن یا سقوط بار را کاهش می دهد.

موانع سفر: موانع یا گیت های انتهای مسیر حرکت جرثقیل مانع از حرکت جرثقیل به خارج از مناطق امن می شود.

قفل جرثقیل: قفل های خودکار در زمانی که جرثقیل در حال استفاده نیست درگیر می شوند و از هرگونه حرکت ناخواسته جلوگیری می کنند.

چراغ های هشدار و آلارم های صوتی: این چراغ ها وضعیت عملیاتی جرثقیل را نشان می دهند و به پرسنل مجاور در مورد حرکات آن هشدار می دهند.

ترمزهای ریلی: این ترمزها جرثقیل را در زمانی که کار نمی کند در جای خود محکم می کند و از حرکت آن در اثر گرانش یا نیروهای خارجی جلوگیری می کند.

سیستم‌های مانیتورینگ پویا: برخی جرثقیل‌ها ممکن است حسگرهایی داشته باشند که حرکات جرثقیل را در زمان واقعی نظارت می‌کنند و بازخوردی در مورد سرعت، جهت و شرایط بار ارائه می‌دهند.

بلوک های بار: این دستگاه ها از نوسان بار جلوگیری می کنند که می تواند باعث ناپایداری و حوادث شود.



11. حالت کنترل

کنترل آویز: در این حالت، اپراتور جرثقیل از یک وسیله دستی به نام آویز استفاده می کند که شامل سوئیچ، دکمه یا جوی استیک برای کنترل حرکات جرثقیل است. این آویز از طریق کابل برق به جرثقیل متصل می شود و امکان کنترل دقیق عملکردهای جرثقیل از جمله بالا بردن، حرکت چرخ دستی و حرکت در طول باند را فراهم می کند.

کنترل از راه دور: مانند کنترل آویز، کنترل از راه دور از یک دستگاه دستی استفاده می کند اما به صورت بی سیم و معمولاً از طریق سیگنال های رادیویی کار می کند. این به اپراتور آزادی حرکت بیشتری می دهد و می تواند به ویژه در محیط هایی که اپراتور نیاز به حرکت در اطراف جرثقیل یا کار در فاصله ای از آن دارد مفید باشد.

کنترل جوی استیک: برخی جرثقیل ها ممکن است از جوی استیک به جای سوئیچ ها یا دکمه ها برای کنترل شهودی و پاسخگوتر استفاده کنند. جوی استیک‌ها را می‌توان در آویزها یا کنترل‌های از راه دور قرار داد و راه طبیعی‌تری برای هدایت حرکات جرثقیل ارائه می‌دهد.

کنترل فرکانس رادیویی (RF): این یک نوع کنترل از راه دور است که از فرکانس های رادیویی برای برقراری ارتباط بین واحد کنترل و جرثقیل استفاده می کند. در مقایسه با کنترل از راه دور ساده، برد و قابلیت اطمینان بیشتری را ارائه می دهد.

کنترل شبکه بی‌سیم: جرثقیل‌های مدرن ممکن است به قابلیت‌های شبکه بی‌سیم مجهز باشند که به آنها اجازه می‌دهد با استفاده از دستگاه‌های هوشمند مانند تبلت‌ها یا تلفن‌های هوشمند کنترل و نظارت شوند. این می تواند عملکرد جرثقیل را با سایر سیستم های مدیریت انبار ادغام کند.

کنترل خودکار: در برخی از انبارهای بسیار خودکار، جرثقیل ها ممکن است بدون اپراتور انسانی کار کنند. این جرثقیل ها به گونه ای برنامه ریزی شده اند که وظایف خاصی را به طور خودکار انجام دهند، مانند بازیابی و ذخیره اقلام در مکان های تعیین شده.

کنترل کامپیوتری: برخی جرثقیل ها ممکن است به یک سیستم کامپیوتری متصل شوند که عملیات آنها را مدیریت می کند. کامپیوتر می تواند مسیرها را بهینه کند، وظایف را برنامه ریزی کند و چندین جرثقیل را در یک انبار هماهنگ کند.

کنترل نیمه اتوماتیک: این حالت عناصر دستی و اتوماتیک را ترکیب می کند. اپراتور اقدامات خاصی را آغاز می کند و جرثقیل به طور خودکار آنها را تکمیل می کند، مانند حرکت به مکان های از پیش تعیین شده یا انجام وظایف استاندارد.



12. طرح









کارایی فضا: جرثقیل های سقفی به گونه ای طراحی شده اند که به صورت عمودی کار کنند و بارها را بالای سطح زمین معلق کنند که امکان استفاده بهتر از فضای کف را فراهم می کند. این امر به ویژه در انبارها و تأسیسات تولیدی که فضا محدود است سودمند است.

ظرفیت باربری سنگین: این جرثقیل ها قادر به بلند کردن وسایل بسیار سنگین هستند که در غیر این صورت جابجایی آنها با دست یا سایر انواع تجهیزات بالابر بسیار دشوار یا خطرناک است.

قرارگیری دقیق: جرثقیل های سقفی کنترل دقیقی بر موقعیت بار ارائه می دهند که در هنگام جابجایی مواد شکننده یا با ارزشی که نیاز به دستکاری دقیق دارند، بسیار مهم است.

افزایش بهره وری: جرثقیل ها می توانند فرآیندهای بارگیری و تخلیه و همچنین جابجایی کالاها در انبار یا کارخانه را به میزان قابل توجهی سرعت بخشند که منجر به افزایش بهره وری و کارایی می شود.

کاهش هزینه های کار: با خودکار کردن وظایف بلند کردن سنگین، جرثقیل های سقفی نیاز به کار دستی را کاهش می دهند، که می تواند منجر به صرفه جویی طولانی مدت در هزینه های کسب و کار شود.

ایمنی افزایش یافته: جرثقیل های سقفی هنگامی که به درستی استفاده می شوند و به درستی نگهداری می شوند، ایمنی را با کاهش خطر صدمات و حوادث ناشی از بلند کردن دستی افزایش می دهند.

تطبیق پذیری: جرثقیل های سقفی را می توان برای تحمل طیف وسیعی از بارها، از بسته بندی های کوچک گرفته تا ماشین آلات بزرگ، طراحی کرد و آنها را با کاربردهای مختلف صنعتی سازگار کرد.

ادغام با سایر سیستم ها: جرثقیل های سقفی مدرن را می توان با سایر سیستم های اتوماسیون موجود در انبار، مانند مدیریت موجودی خودکار یا نرم افزار لجستیک، ادغام کرد و کارایی را بیشتر افزایش داد.





کارخانه های تولیدی: در خطوط تولید، جرثقیل های سقفی مواد خام، اجزا و محصولات نهایی را کنترل می کنند و آنها را بین ایستگاه های فرآوری و مناطق ذخیره سازی جابجا می کنند.

انبارها و مراکز توزیع: جرثقیل ها برای بارگیری و تخلیه کانتینرهای حمل و نقل، جابجایی پالت ها و چیدن محصولات به طور موثر در قفسه ها یا قفسه ها استفاده می شوند.

تسهیلات بازیافت: جرثقیل های سقفی مواد قابل بازیافت مانند فلزات، پلاستیک ها و کاغذ را بلند و مرتب می کنند و پردازش و استفاده مجدد آنها را تسهیل می کنند.

صنعت خودرو: در کارخانه های مونتاژ، جرثقیل های سقفی اجزای سنگین مانند موتورها و بدنه خودروها را به مراحل مختلف خط مونتاژ منتقل می کنند.

سایت های ساخت و ساز: اگرچه جرثقیل های متحرک در اینجا رایج تر است، جرثقیل های سقفی را می توان در سایت های ساختمانی داخلی یا برای بارگیری و تخلیه مصالح ساختمانی یافت.

فلزکاری و کارخانه‌های فولادی: جرثقیل‌ها رول‌های بزرگی از فلز، تیرهای فولادی و سایر مواد سنگین را حمل می‌کنند و آنها را برای پردازش یا ذخیره‌سازی جابه‌جا می‌کنند.

کارگاه های کشتی سازی و کشتی سازی: در قسمت های بسته کارخانه های کشتی سازی، از جرثقیل های سقفی برای بارگیری و تخلیه کشتی ها، جابجایی تجهیزات و نگهداری شناورها استفاده می شود.

نیروگاه ها: در نیروگاه های هسته ای یا متعارف، از جرثقیل های سقفی برای جابجایی ماشین آلات سنگین، میله های سوخت و سایر تجهیزات استفاده می شود.

صنعت نساجی: جرثقیل ها برای جابجایی رول های بزرگ پارچه یا مواد نساجی در داخل کارخانه ها استفاده می شوند.

کارخانه های فرآوری مواد غذایی: در برخی موارد، جرثقیل های سقفی ممکن است برای جابجایی ظروف بزرگ یا تجهیزات پردازش استفاده شوند.

کارخانه های کاغذسازی: جرثقیل ها برای جابجایی رول های بزرگ کاغذ یا سایر مواد در داخل کارخانه ضروری هستند.





1. طراحی و مهندسی

مهندسی تفصیلی: نقشه ها و مشخصات مهندسی دقیق، از جمله تیر اصلی، بالابر، واگن برقی، واگن های انتهایی و سایر اجزا را توسعه دهید.

شبیه سازی و مدل سازی: از طراحی به کمک کامپیوتر (CAD) و ابزارهای شبیه سازی برای مدل سازی عملکرد جرثقیل و بهینه سازی طراحی آن استفاده کنید.



2. انتخاب مواد

مشخصات مواد: مواد با کیفیت بالا را انتخاب کنید که الزامات استحکام، دوام و مقاومت در برابر حرارت را برآورده کند. مواد متداول عبارتند از فولاد با استحکام بالا، آلیاژها و پوشش های تخصصی.

تدارکات: مواد را از تامین کنندگان تایید شده تهیه کنید و اطمینان حاصل کنید که کیفیت و استانداردهای گواهینامه لازم را برآورده می کنند.



3. ساخت قطعات

برش و شکل دادن: مواد اولیه را به اجزای مورد نیاز مانند تیرها، ستون ها و براکت ها برش داده و شکل دهید. این ممکن است شامل فرآیندهایی مانند برش پلاسما، برش لیزری، و ماشینکاری باشد. جوشکاری و مونتاژ: اجزای سازنده را به یکدیگر جوش دهید تا عناصر ساختاری جرثقیل را تشکیل دهند. این شامل جوشکاری تیر اصلی، واگن های انتهایی و سایر قطعات باربر است.



4. مونتاژ

مونتاژ فرعی: اجزای جداگانه مانند سیستم بالابر، واگن برقی و واگن های انتهایی را در مجموعه های فرعی جمع کنید. این شامل اتصال قطعات به هم و اطمینان از هم ترازی مناسب است. مونتاژ اصلی: مجموعه های فرعی را برای ساخت ساختار کامل جرثقیل ترکیب کنید. این شامل نصب بالابر و چرخ دستی بر روی تیر اصلی، اتصال واگن های انتهایی و نصب سیستم های کنترل است.



5. یکپارچه سازی سیستم ها

سیستم های الکتریکی: قطعات الکتریکی شامل موتورها، تابلوهای کنترل، سیم کشی و سنسورها را نصب کنید. اطمینان حاصل کنید که سیستم های الکتریکی جرثقیل به درستی یکپارچه و آزمایش شده اند.

سیستم های کنترل: پیاده سازی و پیکربندی سیستم های کنترل، مانند کنترل کننده های منطقی قابل برنامه ریزی (PLC)، کنترل از راه دور، و دستگاه های ایمنی. بررسی کنید که سیستم های کنترل به درستی کار می کنند و کالیبره شده اند.



6. تست و تضمین کیفیت

تست قبل از عملیات: آزمایش‌های قبل از عملیات را برای بررسی عملکرد جرثقیل انجام دهید، از جمله آزمایش بار، آزمایش عملیاتی مکانیسم‌های بلند کردن و حرکت، و بررسی‌های سیستم کنترل.

تست ایمنی: بررسی کنید که ویژگی‌های ایمنی مانند کلیدهای محدود، هشدارها و توقف اضطراری به درستی کار می‌کنند و استانداردهای ایمنی را رعایت می‌کنند.

بازرسی: یک بازرسی دقیق از ساختار و اجزای جرثقیل برای اطمینان از مطابقت با مشخصات طراحی و استانداردهای کیفیت انجام دهید.



7. تنظیمات نهایی و کالیبراسیون

تنظیم دقیق: هر گونه تنظیمات لازم را برای بهینه سازی عملکرد جرثقیل و اطمینان از عملکرد روان انجام دهید. این ممکن است شامل کالیبره کردن سنسورها، تنظیم کنترل‌ها و تنظیم دقیق سیستم بالابر باشد.

مستندات: مستندات شامل کتابچه راهنمای عملیات، راهنماهای تعمیر و نگهداری و دستورالعمل های ایمنی را تهیه و بررسی کنید.



8. تحویل و نصب

حمل و نقل: ترتیب حمل و نقل جرثقیل را به محل نصب کنید و از حمل و نقل ایمن آن برای جلوگیری از آسیب اطمینان حاصل کنید.

نصب: نظارت بر نصب جرثقیل در تاسیسات مشتری، از جمله مونتاژ، تراز، و اتصال به منابع برق و سیستم های کنترل.

آموزش: ارائه آموزش برای اپراتورها و پرسنل تعمیر و نگهداری برای اطمینان از آشنایی آنها با عملکرد جرثقیل و مراحل ایمنی.



9. راه اندازی و تحویل

راه اندازی: آزمایشات راه اندازی نهایی را انجام دهید تا بررسی کنید که جرثقیل در شرایط واقعی به درستی کار می کند و با مشخصات عملکرد مطابقت دارد.

تحویل: به طور رسمی جرثقیل را به مشتری تحویل دهید، با ارائه تمام اسناد لازم، از جمله گواهی های انطباق، اطلاعات گارانتی و برنامه های تعمیر و نگهداری.







بازرسی مواد

بازرسی کیفیت: بازرسی کیفیت دقیق بر روی مواد اولیه خریداری شده انجام می شود تا اطمینان حاصل شود که آنها با الزامات طراحی و استانداردهای ملی مطابقت دارند.

ذخیره سازی مواد: مواد واجد شرایط طبق طبقه بندی برای جلوگیری از خوردگی یا آسیب نگهداری می شوند.

برش و شکل دهی

برش فولاد: از برش پلاسما، برش لیزری یا برش شعله و سایر فناوری ها برای برش فولاد با توجه به اندازه نقشه طراحی استفاده کنید.

پردازش شکل دهی: ورق فولادی را از طریق خمش، نورد، جوشکاری و سایر فرآیندها برای تولید تیر اصلی، تیر انتهایی و سایر قطعات ساختاری تشکیل دهید.

جوشکاری

جوش اجزاء: قطعات فولادی برش خورده و شکل گرفته در سازه های اصلی مانند تیر اصلی، تیر انتهایی و چرخ دستی جوش داده می شوند. فرآیند جوشکاری باید به شدت کنترل شود تا از استحکام ساختاری و کیفیت جوش اطمینان حاصل شود.

بازرسی جوش: از فناوری تست غیر مخرب (مانند آزمایش اولتراسونیک، تست رادیوگرافی) برای بازرسی جوش ها استفاده کنید تا از عدم وجود ترک یا نقص دیگر اطمینان حاصل کنید.

ماشینکاری

ماشینکاری دقیق: ماشینکاری دقیق بر روی اجزای کلیدی جرثقیل مانند مجموعه چرخ ها، صندلی های بلبرینگ، قرقره ها و غیره انجام می شود تا از دقت ابعادی و کیفیت سطح آنها اطمینان حاصل شود.

مونتاژ کل دستگاه

مونتاژ عمومی: بر اساس پیش مونتاژ، مونتاژ کلی جرثقیل شامل نصب نهایی تیر اصلی، تیر انتهایی، مکانیزم بالابر، مکانیزم راه رفتن و غیره انجام می شود.

راه اندازی و تست

تحت شرایط دینامیکی، عملکرد عملیاتی جرثقیل، از جمله تست بلند کردن، راه رفتن، فرمان و سایر عملکردها آزمایش می شود. اندازه کلی جرثقیل پل مونتاژ شده برای اطمینان از اینکه تمام ابعاد مطابق با الزامات طراحی هستند بررسی می شود.

سمپاشی و درمان ضد خوردگی

عملیات سطحی زدودن زنگ زدگی: زدودن زنگ روی سطح جرثقیل، روش های متداول شامل سندبلاست، ترشی و ... پاشش پرایمر: برای جلوگیری از اکسید شدن و خوردگی فلز، پرایمر ضد خوردگی را روی سطح تیمار شده اسپری کنید. پاشش روکش پاشش رنگ: پوشش رویی را مطابق با نیاز مشتری یا استانداردهای صنعتی اسپری کنید تا جلوه ای محافظ و تزئینی به جرثقیل بدهید. علامت گذاری: پس از پاشش، اطلاعات شناسایی جرثقیل را مطابق با مشخصات مانند مدل، بار نامی و ... علامت گذاری کنید.

کارخانه و نصب

بسته بندی و حمل و نقل

حفاظت از بسته بندی: اجزای کلیدی جرثقیل را به صورت محافظ بسته بندی کنید تا از آسیب در حین حمل و نقل جلوگیری کنید. ترتیب حمل و نقل: با توجه به اندازه تجهیزات و شرایط حمل و نقل، یک روش حمل و نقل مناسب را برای حمل جرثقیل به محل مشتری انتخاب کنید.

پذیرش و تحویل

پذیرش مشتری

پذیرش در محل: مشتری برای بررسی عملکرد و کیفیت تجهیزات، پذیرش در محل جرثقیل را با توجه به شرایط قرارداد و مشخصات فنی انجام می دهد.

رفع مشکل: در صورت مشاهده هرگونه مشکل، سازنده باید به موقع آنها را اصلاح کند تا اطمینان حاصل شود که تجهیزات به طور کامل نیازهای مشتری را برآورده می کند. آموزش تحویل و استفاده: سازنده معمولا اپراتورهای مشتری را آموزش می دهد تا اطمینان حاصل کند که جرثقیل می توانند به درستی و ایمن کار کنند.
