مزایای مدل LH

هزینه-اثربخشی

اجزای استاندارد شدهکاهش هزینه های ساخت

تولید فلهمحدوده ظرفیت مشترک (5 تن، 10 تن، 16، 20 تن، 32 تن)

طراحی ساده شدههزینه های نگهداری را کاهش می دهد

قابلیت اطمینان و سادگی

طراحی اثبات شدهبا چندین دهه استفاده صنعتی

نگهداری آساناجزای - قابل دسترسی و استاندارد هستند

ساخت و ساز مقاوممناسب برای محیط های صنعتی عمومی

انعطاف پذیری

طراحی مدولارامکان سفارشی سازی را فراهم می کند

گزینه های کنترل چندگانه(آویز، کابین، ریموت)

سازگار استدارای اتصالات مختلف بالابر (قلاب، آهنربا، چنگال)



مقایسه: LH در مقابل سایر جرثقیل های دو تیرچه

ویژگی	مدل LH	طراحی اروپایی	کارهای سفارشی سنگین-
هزینه	پایین-متوسط	بالا	بسیار بالا
کلاس وظیفه	A3-A5 (متوسط)	A6-A7 (سنگین)	A7-A8 (بسیار سنگین)
طراحی	استاندارد شده	بهینه شده است	سفارشی-مهندسی
زمان سرب	کوتاه (8-12 هفته)	متوسط ​​(12-20 هفته)	طولانی (20-30+ هفته)
اجزاء	داخلی/چینی	برندهای اروپایی	برندهای برتر جهانی
طول عمر	15-20 سال	25-30 سال	30+ سال



زمان انتخاب مدل LH

✅ صنعتی عمومیبرنامه های کاربردی (وظیفه شدید نیست)

✅ محدودیت های بودجهبدون قربانی کردن ایمنی

✅ ظرفیت استانداردالزامات (کمتر یا مساوی 80 تن)

✅ استفاده متوسط(کمتر یا مساوی 15-20 آسانسور در ساعت)

✅ سرپوشیدهیا محیط های سرپناه

چه زمانی باید گزینه های جایگزین را در نظر گرفت

❌ چرخه های کاری شدید(کارخانجات فولاد، کارگاه های ضایعات)

❌ محیط های خورنده(کارخانه های شیمیایی، دریایی)

❌ دقت بسیار بالاالزامات (±1 میلی متر)

❌ دمای شدیدخارج از -20 درجه تا +40 درجه

❌ جوهای انفجاری(به تجهیزات دارای رتبه EX-نیاز دارد)



اجزای اصلی: بلبرینگ، گیربکس، موتور، پمپ

محل مبدا: هنان، چین

گارانتی: 1 سال

وزن (کیلوگرم): 2000 کیلوگرم

بازرسی خروجی ویدیو-: ارائه شده است

گزارش تست ماشین آلات: ارائه شده است

طراحی: پرتو دوبل

اثربخشی: راندمان بالا

سرعت عملیات: عملکرد با سرعت بالا

پایداری: عملکرد ضد-نوسان

رنگ: اختیاری

منبع تغذیه: 110 ولت / 220 ولت / 230 ولت / 380 ولت / 440 ولت، سفارشی

دهانه: 7.5-31.5 متر

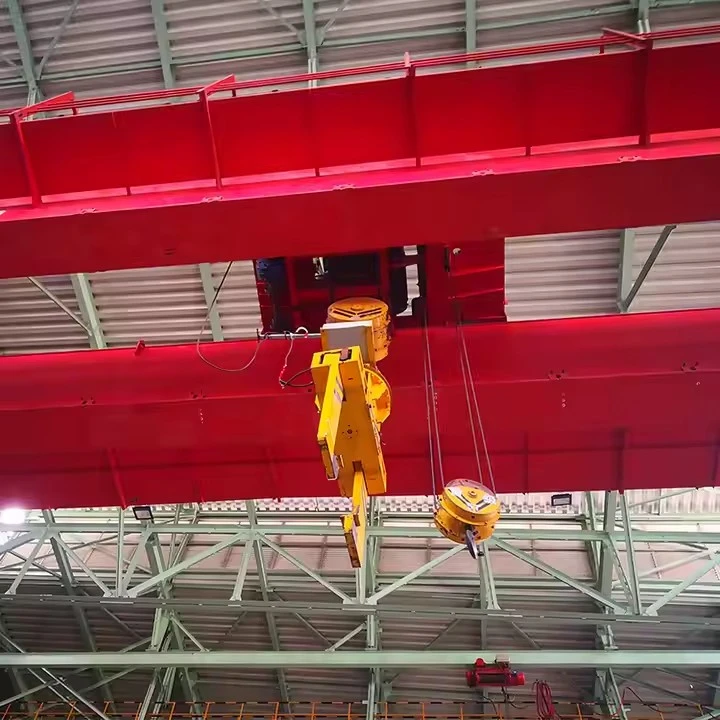

راجرثقیل سقفی دو تیرچه مدل LHیک سیستم بالابر پر استفاده است که مجهز به یکواگن برقی بالابرطراحی فشرده، عملکرد پایدار و راندمان بالابری بالا را ارائه می دهد. اجزای اصلی آن شامل موارد زیر است:

1. تیرهای باکس دوبل (ساختار پل)

دو تیرهای نوع جعبه-جوش داده شده

استحکام بالا و ظرفیت باربری عالی-

طراحی شده با کامبر مناسب برای کاهش انحراف

مجهز به ریل برای سفر با واگن برقی



2. واگن های انتهایی (مکانیسم سفر جرثقیل)

تیرهای انتهایی ساختار جعبه جوش داده شده

توسط موتورهای الکتریکی و کاهنده ها هدایت می شود

چرخ‌های جرثقیل فولادی آهنگری یا ریخته‌گری{0}

مجهز به:

دستگاه های بافر

سوئیچ های محدود

محافظ چرخ

3. چرخ دستی بالابر برقی

واحد بالابر اصلی جرثقیل های مدل LH.

شامل:

بالابر سیمی برقی (نوع: CD/MD/HC/HD)

قاب چرخ دستی

موتور بالابر و کاهنده

درام بالابر و سیم طناب

بلوک قلاب و سیستم شیو

موتور و گیربکس مسافرتی ترولی

سیستم ترمز

این چرخ دستی جمع و جور بین تیرهای دوتایی برای حداکثر ارتفاع نصب شده است.

4. مکانیزم سفر جرثقیل

دو یا چهار موتور محرک بسته به ظرفیت

گیربکس و سیستم ترمز

کوپلینگ ها و محورهای محرک

اینورتر فرکانس (اختیاری) برای کنترل سرعت صاف



7. دستگاه های حفاظت ایمنی

محدود کننده اضافه بار

کلید محدودیت ارتفاع بالابر

سوئیچ محدودیت سفر چرخ دستی

سوئیچ محدودیت سفر طولانی جرثقیل

توقف اضطراری

رفتگر ریل

دستگاه ضد{0}برخورد (اختیاری)

نظارت بر سرعت بیش از حد و ترمز (اختیاری)



8. سیستم منبع تغذیه

شینه هادی عایق / سیستم کابل فستون

سوئیچ جدا کننده اصلی

سیستم زمین

زنجیر کشیدن کابل (برای حرکت چرخ دستی)



9. بافر و سیستم ریلی

بافرهای پلی اورتان یا لاستیکی

گیره های ریل و ایستگاه های انتهایی

ریل جرثقیل (بسته به ظرفیت P24–P80)

خلاصه اجزای اصلی

تیرهای باکس دوبل

پایان کالسکه

چرخ دستی بالابر برقی

مکانیزم سفر جرثقیل

سیستم کنترل الکتریکی

روش های کنترل

دستگاه های حفاظتی ایمنی

سیستم منبع تغذیه

بافرها و لوازم جانبی ریل

طرح

فنی اصلی





مزایای جرثقیل سقفی دو تیرچه مدل LH

1. ظرفیت بالابری بزرگ و استحکام بالا

طراحی دو{0}تیر، استحکام بالا و توانایی حمل بار{1} عالی را فراهم می‌کند.

مناسب تر برای عملیات بلند کردن متوسط ​​تا سنگین (5 تا 50 تن).

2. ارتفاع بلندتر

چرخ دستی بالابر کار می کندبین دو تیر، نه زیر آنها.

ارتفاع بالابر و فضای قابل استفاده کارگاه را به حداکثر می رساند.

3. عملیات پایدار و کارآمد

حرکت روان و بلند کردن با حداقل لرزش.

راندمان کاری بالا برای کارهای جابجایی مکرر مواد.

4. ساختار فشرده و طراحی سبک وزن

از چرخ دستی بالابر برقی به جای چرخ دستی وینچ استفاده می کند.

وزن تجهیزات و هزینه کلی را با حفظ عملکرد کاهش می دهد.

5. تعمیر و نگهداری آسان و مونتاژ ساده

اجزای کمتری نسبت به جرثقیل دوبل تیر{0} نوع وینچ.

دسترسی به نقاط نگهداری آسان است.

6. هزینه{1}}راه حل موثر

هزینه کمتر نسبت به جرثقیل‌های دو تیرچه سنگین-سنتی.

ایده آل برای عملیات صنعتی متوسط{0}}.

7. روش های کنترل چندگانه

کنترل آویز / کنترل از راه دور / کنترل کابین (اختیاری).

پشتیبانی از تبدیل فرکانس برای تنظیم سرعت صاف.

8. ایمنی و قابلیت اطمینان بالا

مجهز به حفاظت اضافه بار، کلیدهای محدود، توقف اضطراری، جارو ریل، و گزینه‌های ضد برخورد-.

قطعات الکتریکی از برندهای زیمنس/اشنایدر استفاده می کنند.



کاربردهای جرثقیل سقفی دو تیرچه مدل LH

مدل LH به طور گسترده برای بلند کردن مواد داخل ساختمان استفاده می شودمحیط‌های صنعتی متوسط-:

1. کارگاه های تولیدی

جابجایی قطعات مکانیکی

خطوط مونتاژ

حرکت مواد تولید عمومی

2. انبار و مراکز لجستیک

بارگیری، تخلیه و انتقال کالاهای سنگین

جابجایی کارآمد انبار در مناطق ذخیره سازی بزرگ

3. کارخانه های پردازش و ساخت

ساخت سازه های فولادی

پردازش فلز

ساخت تجهیزات

4. نیروگاه ها و کارگاه های تجهیزات الکتریکی

جابجایی ترانسفورماتور

بلند کردن قطعات ژنراتور

برنامه های تعمیر و نگهداری

5. معدن و پردازش مواد خام

جابجایی تجهیزات معدنی

وظایف تعمیر و نگهداری و تعویض قطعه

6. صنایع شیمیایی و کاغذ

جابجایی رول های بزرگ، مخازن و ماشین آلات

بلند کردن ایمن مواد بسته بندی شده یا بسته بندی شده

7. بنادر و محوطه باربری راه آهن (استفاده در داخل ساختمان)

بارگیری و تخلیه کالاهای سنگین

بالابر قطعات و تجهیزات کانتینر



ساخت یکجرثقیل سقفی دو تیرچه مدل LHبرای تضمین استحکام بالا، ایمنی و عمر طولانی از یک گردش کار استاندارد و سختگیرانه پیروی می کند. در زیر مراحل کامل تولید آورده شده است:

1. بازرسی و آماده سازی مواد خام

صفحات فولادی-Q235B / Q345B با کیفیت بالا را انتخاب کنید

فولاد را از نظر عیوب سطحی و عیوب داخلی بررسی کنید

شات بلاست برای از بین بردن زنگ و رسوب

برش CNC اجزای صفحه طبق نقشه های تولید

2. ساخت تیرچه باکس دوبل

2.1 برش و شکل دهی صفحه

برش پلاسما CNC صفحات وب، فلنج، دیافراگم

خم کردن و شکل دادن به صفحات جانبی (در صورت نیاز)

2.2 مونتاژ تیر

تعیین موقعیت صفحات وب، فلنج و دنده

جوشکاری چسبی با استفاده از فیکسچرهای اتوماتیک

صفحات دیافراگم داخلی که در داخل ساختار جعبه مونتاژ شده اند

2.3 جوش اتوماتیک

درزهای طولی جوش داده شده توسط دستگاه جوش اتوماتیک دروازه ای

جوشکاری محافظ گاز CO2 برای اتصالات و صفحات انتهایی

2.4 صاف کردن تیر و کاهش استرس

صاف کردن مکانیکی برای اصلاح تغییر شکل

تسکین تنش ارتعاشی اختیاری یا عملیات حرارتی

2.5 آزمایش غیر مخرب

تست ذرات مغناطیسی (MT) روی درزهای جوش

تست اولتراسونیک (UT) برای کیفیت جوش داخلی

3. پایان ساخت کالسکه

جعبه{0}}نوع ساختار تیر انتهایی جوش داده شده و ماشینکاری شده

سوراخ های محور چرخ توسط دستگاه حفاری CNC پردازش شده است

نصب و راه اندازی:

چرخ های جرثقیل (فولاد آهنگری/ریخته گری)

موتورها

کاهنده دنده

سیستم های ترمز

بررسی تراز نهایی برای عملکرد روان

4. مونتاژ چرخ دستی بالابر برقی

4.1 ساخت قاب چرخ دستی

ساختار دقیق-جعبه جوش داده شده-

ماشین کاری برای اطمینان از دقت ابعاد

4.2 مونتاژ واحد بالابر

موتور بالابر

کاهنده و ترمز

درام و شفت طناب سیم

بلوک قلاب با قفسه

نصب سیم طناب

4.3 مکانیسم سفر چرخ دستی

مونتاژ موتور + کاهنده + ترمز

چرخ های محرک نصب شده بر روی قاب واگن برقی

5. ساخت سیستم های الکتریکی

مونتاژ کابینت الکتریکی با استفاده از قطعات زیمنس/اشنایدر

سیم کشی مدارهای برق و کنترل

نصب و راه اندازی:

سوئیچ های محدود

محدود کننده اضافه بار

توقف اضطراری

گیرنده کنترل از راه دور (در صورت وجود)

پیکربندی PLC اختیاری برای کنترل های پیشرفته

6. درمان سطح و رنگ آمیزی

6.1 انفجار شات

سطوح تیر و فلز با استاندارد Sa2.5 منفجر شده است

6.2 نقاشی

سیستم رنگ معمولی شامل:

آغازگر غنی از روی اپوکسی-

پوشش میانی اپوکسی

روکش پلی اورتان

رنگ با توجه به نیاز مشتری قابل تنظیم است.

7. مونتاژ جرثقیل و قبل از مونتاژ-

تیرها و کالسکه های انتهایی به هم پیچ شده اند

چرخ دستی بالابر که روی ریل های تیر نصب شده است

نصب سیستم کابلی فستون یا شینه

سیم کشی برق و کنترل متصل است

قبل از مونتاژ{0}}کارخانه تضمین می کند:

هم ترازی دقیق

حرکت روان سفر

دستگاه های ایمنی عملکردی

عملیات سیستم برق

8. تست پذیرش کارخانه (FAT)

آزمایشات شامل:

آزمایش بارگذاری وجود ندارد

تست بار دینامیکی (ظرفیت نامی 110%)

تست بار استاتیک (125% ظرفیت نامی)

تست های بالابر، سفر واگن برقی و سفر جرثقیل

تأیید سوئیچ های محدود و دستگاه های ایمنی

تمام تست ها دنبال می شوداستانداردهای GB/T، FEM، ISO و CE.

9. بسته بندی و تحویل

قطعات الکتریکی بسته بندی شده در جعبه های چوبی

چرخ دستی با براکت های فولادی محافظت می شود

تیرهای پیچیده شده با مواد ضد آب

توسط کانتینر یا محموله فله ارسال می شود

10. در{1}}نصب و راه اندازی سایت

تیرهای نصب شده روی تیرهای باند

کالسکه و کالسکه انتهایی نصب شده است

تراز ریلی، نصب کابل و سیم کشی کنترل

در{0}}تست بارگذاری سایت و بررسی های عملیاتی

11. پذیرش نهایی و آموزش

بازرسی نهایی با مشتری

گزارش و گواهینامه آزمایش بار را صادر کنید

آموزش اپراتور و راهنمایی های تعمیر و نگهداری را ارائه دهید
