جرثقیل دروازه ای آلومینیومی قابل تنظیم بالابر موبایل قابل حمل





جرثقیل دروازه ای آلومینیومی قابل تنظیم بالابر قابل حمل یک راه حل بالابر همه کاره و قوی است که برای طیف گسترده ای از کاربردهای صنعتی و ساختمانی طراحی شده است. این جرثقیل که از آلومینیوم با کیفیت ساخته شده است، سبک وزن و در عین حال بادوام است و آن را برای استفاده در داخل و خارج از منزل ایده آل می کند. قابلیت جابجایی و ارتفاع قابل تنظیم آن امکان جابجایی و سازگاری آسان در فضاهای کاری مختلف را فراهم می کند و کارایی و ایمنی را افزایش می دهد. این جرثقیل از آلومینیوم با استحکام بالا ساخته شده است که تعادل کامل بین وزن و دوام را فراهم می کند، حمل و نقل آسان و عملکرد طولانی مدت را تضمین می کند. ویژگی قابل تنظیم ارتفاع به جرثقیل اجازه می دهد تا نیازهای بار و محدودیت های مختلف فضای کاری را برآورده کند و تطبیق پذیری را برای پروژه های مختلف فراهم کند. نیاز دارد. این جرثقیل که به چرخ‌های کاستور مجهز شده است، می‌تواند به راحتی در محیط کار جابه‌جا شود و با رسیدن سریع به نقاط مختلف بلند کردن، انعطاف‌پذیری و زمان توقف را کاهش دهد. این جرثقیل دروازه‌ای آلومینیومی علی‌رغم طراحی سبک وزن، قدرت بالابری قابل توجهی را ارائه می‌کند که معمولاً برای بارهای مختلف از 500 کیلوگرم تا مناسب است. چندین تن. جرثقیل را می توان به سرعت راه اندازی و برچید که آن را به گزینه ای عالی برای راه اندازی موقت یا تغییر محیط کار تبدیل می کند.



گارانتی: 1 سال

وزن (کیلوگرم): 300 کیلوگرم

کاربرد: سرپوشیده، انبار، فضای باز

نام محصول: جرثقیل دروازه ای آلومینیومی قابل حمل

مکانیسم بالابر: بالابر برقی / بالابر دستی

روش کنترل: آویز یا کنترل از راه دور

نوع: جرثقیل دروازه ای

ولتاژ: 380 ولت / 50 هرتز / 3 Ph AC

رنگ: نیازهای مشتریان

وظیفه کاری: A3

محیط کار:{0}} درجه

ظرفیت:0.5ton~5ton



راجرثقیل دروازه ای آلومینیومی قابل تنظیم بالابر موبایل قابل حملشامل چندین جزء کلیدی است که برای سهولت استفاده، دوام و عملیات بلند کردن ایمن طراحی شده اند. در اینجا به تفکیک اجزای اصلی آمده است:

1. قاب آلومینیومی

عنصر ساختاری اصلی، ساخته شده از آلومینیوم سبک وزن و مقاوم در برابر خوردگی، دوام را تضمین می کند و در عین حال امکان حمل و نقل و مونتاژ آسان را فراهم می کند.

به طور معمول شامل ستون های پشتیبانی عمودی و یک تیر افقی برای توزیع بار است.

2. ستون های ارتفاع قابل تنظیم

ستون‌های قابل تنظیم ارتفاع به قاب جرثقیل اجازه می‌دهد تا برای نیازهای مختلف بلند کردن یا محدودیت‌های فضای کاری، بالا یا پایین بیاید.

تنظیمات از طریق مکانیزم قفل یا سیستم پین انجام می شود که ثبات را در تنظیمات ارتفاع مختلف فراهم می کند.

3. پرتو متقاطع (I-Beam)

تیر متقاطع یا تیر I افقی ستون های عمودی را به هم متصل می کند و به عنوان ریل اصلی بالابر عمل می کند.

اغلب از آلومینیوم یا فولاد با استحکام بالا ساخته می شود، که امکان تحمل بار سنگین و حرکت صاف واگن برقی را فراهم می کند.

4. چرخ دستی

کالسکه چرخدار که در امتداد تیر متقاطع حرکت می کند، حرکت افقی بالابر را امکان پذیر می کند و اجازه می دهد بارها بلند شوند و در طول تیر حرکت کنند.

در نسخه های دستی یا موتوری برای نیازهای حرکتی و دقت مختلف عرضه می شود.

5. بالابر

مکانیزم بالابر متصل به چرخ دستی، مسئول بالا بردن و کاهش بارها است.

بسته به کاربرد مورد نظر جرثقیل و ظرفیت بار، به عنوان بالابر زنجیری دستی یا بالابر برقی موجود است.

6. چرخ چرخ

چرخ‌های سنگین به پایه هر ستون پشتیبانی متصل می‌شوند و جرثقیل را قادر می‌سازند تا به راحتی در سطوح جابجا شود.

هنگامی که جرثقیل در جای خود قرار می گیرد، کاستورها معمولاً مکانیسم های قفلی برای پایداری و ایمنی دارند.

7. مکانیسم قفل

قفل های ایمنی روی چرخ های چرخ و پین های تنظیم ارتفاع برای جلوگیری از حرکت ناخواسته یا لیز خوردن در حین کار.

پایداری اضافی در هنگام بلند کردن و حمل و نقل فراهم می کند.

8. پایان متوقف می شود

در انتهای تیرآهن I برای جلوگیری از سر خوردن چرخ دستی از روی تیر قرار گرفته است.

ایمنی را افزایش می دهد و از کشیده شدن بیش از حد چرخ دستی و بالابر در حین کار جلوگیری می کند.

9. تثبیت کننده ها

پایه های تثبیت کننده اختیاری یا پایه های بیرونی که پایداری جرثقیل را افزایش می دهد، به ویژه برای بلند کردن بارهای سنگین تر یا روی سطوح ناهموار.

می توان بر اساس شرایط زمین و وزن آن را تنظیم یا قرار داد.

هر یک از این اجزا نقش مهمی در عملکرد و تطبیق پذیری جرثقیل دروازه ای آلومینیومی قابل تنظیم ایفا می کند و آن را به یک راه حل قابل اعتماد بالابر در محیط های مختلف تبدیل می کند.











Sکچ

فنی اصلی





قابلیت حمل و تحرک: این جرثقیل ها به گونه ای طراحی شده اند که به راحتی جابجا شوند. از آنجایی که سبک وزن هستند و از آلومینیوم ساخته شده اند، مانور دادن آنها بسیار راحت تر از جرثقیل های فولادی است. بسیاری از مدل‌ها دارای چرخ هستند و به اپراتورها اجازه می‌دهند تا جرثقیل را به سرعت بدون تجهیزات سنگین حمل و جابجا کنند.

قابلیت تنظیم: جرثقیل های دروازه ای آلومینیومی اغلب دارای ارتفاعات، دهانه ها و چرخ دستی های قابل تنظیم هستند که آنها را برای وظایف و محیط های مختلف بالابری متنوع می کند. ارتفاع قابل تنظیم به ویژه برای عبور از درها یا کار در فضاهای محدود مفید است.

مقاومت در برابر خوردگی: آلومینیوم به طور طبیعی در برابر زنگ زدگی و خوردگی مقاوم است و این جرثقیل ها را برای استفاده در فضای باز یا در محیط هایی که ممکن است در معرض رطوبت باشند ایده آل می کند.

سبک وزن و در عین حال قوی: آلومینیوم علیرغم سبک بودن، نسبت استحکام به وزن بالایی دارد و به جرثقیل اجازه می دهد تا بارهای قابل توجهی را بدون اضافه کردن حجم غیر ضروری تحمل کند. این امر حمل و نقل و راه اندازی آن را با تلاش دستی کمتر آسان می کند.

سهولت در مونتاژ و جداسازی قطعات: جرثقیل های دروازه ای آلومینیومی معمولاً برای مونتاژ و جداسازی سریع طراحی می شوند. این ویژگی برای کارهای موقت یا زمانی که جرثقیل نیاز به جابجایی مکرر دارد ایده آل است.

مقرون به صرفه: در مقایسه با نصب جرثقیل های دائمی یا استفاده از جرثقیل های دروازه ای فولادی سنگین تر، جرثقیل های دروازه ای آلومینیومی قابل حمل اغلب مقرون به صرفه تر هستند در حالی که هنوز نیازهای بالابر را برای طیف وسیعی از کاربردها برآورده می کنند.

ویژگی‌های ایمنی پیشرفته: بسیاری از مدل‌ها دارای مکانیسم‌های قفل‌کننده برای پایداری و ایمنی بیشتر در هنگام بلند کردن هستند، که اطمینان می‌دهند که بارها می‌توانند به طور ایمن بلند شوند و قرار گیرند.





سایت های ساختمانی: برای بلند کردن مواد و تجهیزات در تنظیمات موقتی که مونتاژ سریع و تحرک ضروری است استفاده می شود. آنها اغلب برای بلند کردن تیرها، لوله ها و سایر مواد در محل استفاده می شوند.

انبارها و مراکز توزیع: ایده آل برای بارگیری و تخلیه کالا، بلند کردن و جابجایی جعبه ها یا تجهیزات سنگین و برای جابجایی موجودی در یک فضای محدود. ارتفاع قابل تنظیم آنها به آنها اجازه می دهد تا با ارتفاع های مختلف قفسه کار کنند.

تاسیسات تولیدی: معمولاً در خطوط تولید یا مناطق مونتاژ برای بلند کردن و قرار دادن قطعات و تجهیزات استفاده می شود. جرثقیل های دروازه ای آلومینیومی به وظایف مونتاژ دقیق کمک می کنند و به راحتی قابل تنظیم هستند تا تنظیمات مختلف تولید را در خود جای دهند.

تعمیرگاه ها و تعمیرگاه ها: در تاسیسات تعمیر و نگهداری وسایل نقلیه برای بلند کردن موتورها، گیربکس ها و قطعات ماشین آلات سنگین مفید است. قابل حمل بودن آنها به آنها اجازه می دهد تا دقیقاً در جایی که مورد نیاز هستند قرار گیرند.

صنعت هوافضا: برای بلند کردن قطعات، موتورها و قطعات هواپیما که نیاز به جابجایی ملایم دارند استفاده می شود. قابلیت تنظیم و طراحی سبک وزن جرثقیل به ویژه هنگام کار در اطراف اجزای حساس هوافضا ارزشمند است.

کارخانه های دریایی و کشتی سازی: ایده آل برای بلند کردن قطعات یا تجهیزات سنگین بر روی قایق ها و کشتی ها یا جابجایی مواد در اسکله. ساختار آلومینیومی مقاوم در برابر خوردگی آنها برای محیط های مرطوب یا شور مناسب است.

نیروگاه ها و تاسیسات برق: این جرثقیل ها در تاسیساتی که نیاز به تعمیر و نگهداری مکرر یا جابجایی تجهیزات سنگین، ترانسفورماتورها یا پمپ ها دارند استفاده می شود. تحرک و سهولت مونتاژ آنها امکان استقرار سریع در مناطق مختلف را فراهم می کند.

رویدادها و نمایشگاه ها: اغلب برای تنظیم صحنه، نورپردازی یا تجهیزات سمعی و بصری استفاده می شود. طراحی سبک و متحرک جرثقیل امکان مونتاژ و جداسازی سریع را برای راه اندازی های موقت فراهم می کند.

تحقیقات و آزمایشگاه ها: جرثقیل دروازه ای آلومینیومی نیز برای آزمایش مواد یا بلند کردن تجهیزات سنگین آزمایشگاهی در محیط های تحقیقاتی استفاده می شود. قابلیت تنظیم آنها در فضاهای محدود یا برای موقعیت یابی دقیق مفید است.

نصب و راه اندازی HVAC: معمولا در تاسیسات HVAC برای بلند کردن و تعیین موقعیت واحدها در مناطقی که جرثقیل های بزرگتر غیرعملی هستند استفاده می شود. قابل حمل بودن آنها را به گزینه ای عالی برای نصب در داخل خانه و پشت بام تبدیل می کند.





1. طراحی و مهندسی

مشخصات و ظرفیت بار: مهندسان مشخصات را شامل ظرفیت بار، ارتفاع، دهانه و قابلیت تنظیم تعریف می کنند. الزامات مواد برای قاب آلومینیومی، کاستورها و مکانیسم های قفل نیز تعیین شده است.

CAD Modeling: نرم افزار طراحی به کمک کامپیوتر (CAD) برای ایجاد یک مدل سه بعدی استفاده می شود. مهندسان طراحی را برای بهینه سازی استحکام، پایداری و وزن تجزیه و تحلیل می کنند.

آزمایش و شبیه سازی: شبیه سازی برای تنش، تحمل بار و دوام انجام می شود تا اطمینان حاصل شود که طراحی مطابق با استانداردهای ایمنی و عملکرد است.

2. انتخاب مواد

تهیه آلومینیوم: آلومینیوم با کیفیت بالا که به دلیل سبکی و استحکام شناخته شده است، انتخاب شده است. آلیاژها بر اساس مقاومت در برابر خوردگی و خواص مکانیکی آنها برای تحمل بارهای مشخص انتخاب می شوند.

سایر اجزاء: مواد چرخ ها، مکانیسم های قفل و قطعات قابل تنظیم اغلب از فولاد ضد زنگ یا سایر فلزات بادوام برای طول عمر بیشتر تهیه می شوند.

3. برش و ماشینکاری

برش آلومینیوم: ورق ها یا تیرهای آلومینیومی بزرگ با استفاده از اره یا دستگاه های برش لیزری به اندازه ها و شکل های مورد نیاز بریده می شوند.

ماشین‌کاری: ماشین‌های CNC و سایر ابزارها برای شکل‌دهی دقیق قطعات، سوراخ کردن سوراخ‌ها و ایجاد ویژگی‌های قابل تنظیم مانند پایه‌های تلسکوپی و مکانیسم‌های تنظیم ارتفاع استفاده می‌شوند.

درمان سطح: قطعات آلومینیومی ممکن است آنودایز یا پوشش داده شوند تا از خوردگی جلوگیری شود و دوام جرثقیل افزایش یابد.

4. جوشکاری و مونتاژ

مونتاژ قاب: قطعات آلومینیومی به یکدیگر جوش داده می شوند تا قاب اصلی جرثقیل را تشکیل دهند. جوش ها به دقت بررسی می شوند تا از یکپارچگی سازه اطمینان حاصل شود.

نصب چرخ ها و چرخ ها: چرخ ها یا چرخ ها به پایه متصل می شوند و تحرک را فراهم می کنند. غالباً از کاستورهای قفل کننده برای پایداری در طول عملیات بلند کردن استفاده می شود.

اجزای قابل تنظیم: قطعاتی برای تنظیم ارتفاع، مانند پایه های تلسکوپی، نصب می شوند. مکانیسم های قفل یا ایمن اضافی برای ایمنی اضافه شده است.

5. کنترل کیفیت و تست

تست بار: هر جرثقیل برای اطمینان از اینکه می تواند حداکثر بار نامی خود را ایمن تحمل کند آزمایش می شود. آزمایش‌ها شامل آزمایش‌های بلند کردن و تحرک است.

بررسی ایمنی: مکانیسم‌های قفل، ویژگی‌های قابل تنظیم و چرخ‌ها از نظر پایداری و سهولت استفاده بازرسی می‌شوند. استانداردها و گواهینامه های ایمنی تأیید شده است.

6. تکمیل و بسته بندی

پوشش نهایی: در صورت نیاز برای محیط های خاص، مانند استفاده در دریا یا فضای باز، ممکن است یک پوشش ضد خوردگی اعمال شود.

بسته بندی: جرثقیل جدا شده یا تا حدی مونتاژ می شود و به طور ایمن بسته بندی می شود، اغلب با دستورالعمل ها و دستورالعمل های مونتاژ برای نصب آسان توسط کاربر نهایی.

7. توزیع

جرثقیل ها سپس به فروشندگان مختلف، تامین کنندگان ساخت و ساز یا مستقیماً به مشتریان در صنایعی مانند ساخت و ساز، ساخت و نگهداری توزیع می شوند.

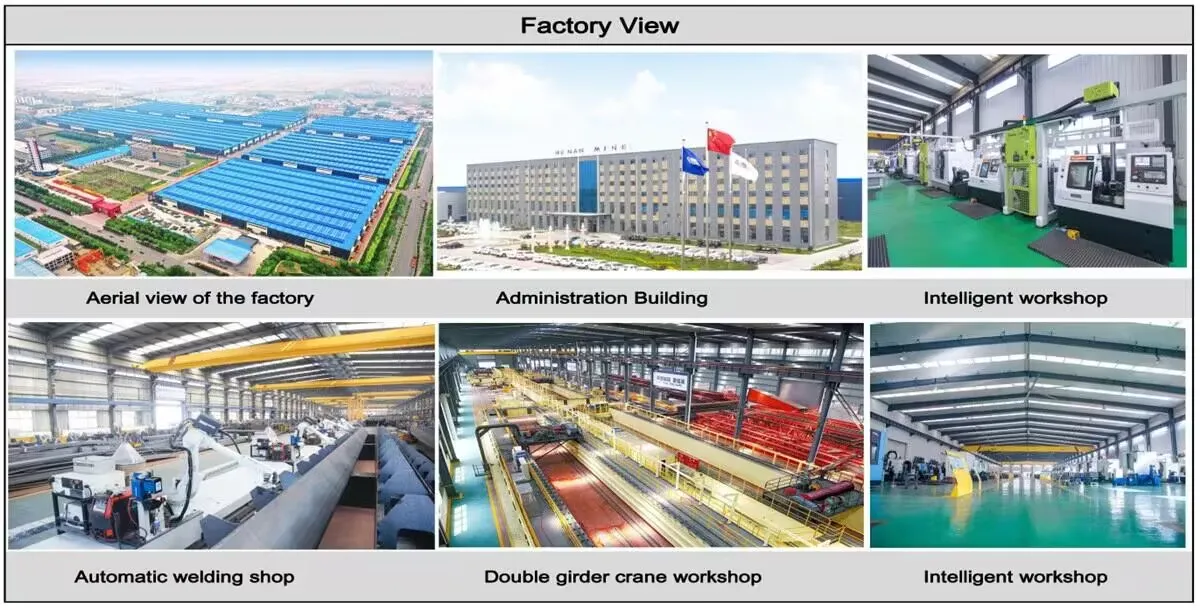

نمای کارگاهی:

این شرکت پلتفرم مدیریت هوشمند تجهیزات را نصب کرده و 310 مجموعه (مجموعه) ربات هندلینگ و جوشکاری را نصب کرده است. پس از اتمام طرح، بیش از 500 مجموعه (ست) وجود خواهد داشت و نرخ شبکه سازی تجهیزات به 95 درصد می رسد. 32 خط جوش به بهره برداری رسیده است، 50 خط برای نصب برنامه ریزی شده است و میزان اتوماسیون کل خط تولید به 85 درصد رسیده است.
