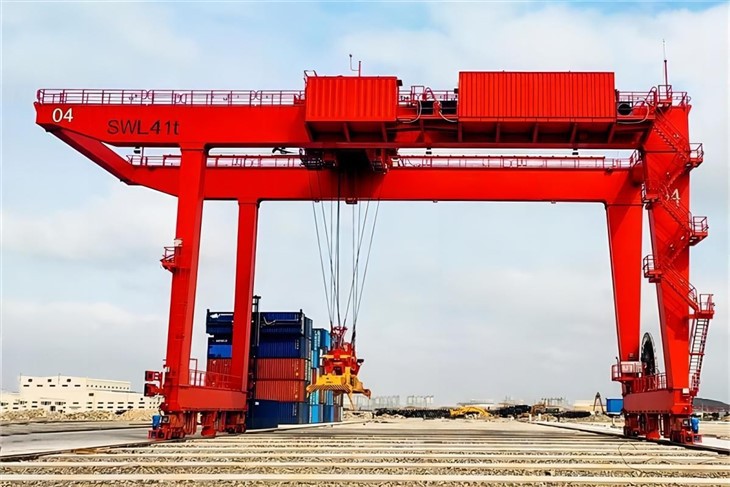

جرثقیل دروازه ای کانتینری ریلی

جرثقیل دروازه ای کانتینری ریلی یکی از تجهیزات ضروری در صنایع لجستیک و دریایی است. این سیستم جرثقیل سنگین که برای جابجایی کارآمد کانتینرها در بنادر، محوطه‌های کانتینری و تأسیسات چندوجهی طراحی شده است، نقش مهمی در بارگیری و تخلیه کانتینر از کشتی‌ها، کامیون‌ها و قطارها ایفا می‌کند. این یک راه حل قابل اعتماد و بسیار سازنده برای عملیات جابجایی کانتینر ارائه می دهد.





• طراحی روی ریل: جرثقیل بر روی مجموعه ای از ریل ها نصب می شود و به آن اجازه می دهد تا طول محوطه کانتینر را طی کند. این ویژگی استفاده از فضای موجود را به حداکثر می رساند و موقعیت دقیق ظروف را امکان پذیر می کند.
• ظرفیت باربری سنگین: جرثقیل های دروازه ای کانتینری ریلی برای تحمل طیف وسیعی از اندازه ها و وزن کانتینرها طراحی شده اند که معمولاً بین 20 تا 65 تن متغیر است. این تطبیق پذیری حمل بار کارآمد را تضمین می کند.
• قابلیت بالابر دوقلو: بسیاری از جرثقیل های دروازه ای مدرن مجهز به میله های پخش کننده دوقلوی بالابر هستند که امکان جابجایی همزمان دو کانتینر، افزایش بهره وری و کاهش هزینه های عملیاتی را فراهم می کند.
• دسترسی بالا: این جرثقیل ها می توانند به لایه های بالایی ظروف انباشته برسند، که برای استفاده کارآمد از فضای ذخیره سازی در محوطه های کانتینر حیاتی است.
• سیستم های کنترل پیشرفته: عملیات جرثقیل از طریق یک سیستم کنترل پیچیده کنترل می شود و دقت، ایمنی و سهولت استفاده را تضمین می کند. اپراتورها می توانند حرکات، موقعیت کانتینر و ویژگی های ایمنی را از طریق یک رابط کاربر پسند کنترل کنند.
• بهره وری و کارایی: جرثقیل های دروازه ای کانتینری ریلی به دلیل سرعت بالابری و قابلیت جابجایی سریع کانتینر معروف هستند که باعث کاهش زمان گردش کشتی و افزایش بهره وری کلی پایانه های کانتینری می شود.
• ویژگی‌های ایمنی: ایمنی با ویژگی‌هایی مانند فناوری ضد نوسان، سیستم‌های جلوگیری از برخورد و عملکردهای توقف اضطراری برای محافظت از پرسنل و محموله، اولویت اصلی است.







جرثقیل دروازه ای کانتینری سوار بر ریل قطعه ای پیچیده از ماشین آلات سنگین است و از قطعات و اجزای متعددی تشکیل شده است که با هم کار می کنند تا به طور موثر کانتینرها را در بنادر، محوطه کانتینرها و امکانات بین وجهی جابجا کنند. در اینجا قطعات و اجزای کلیدی جرثقیل دروازه ای کانتینری ریلی معمولی آورده شده است:



● ساختار اصلی:

■قاب دروازه ای: سازه فولادی بزرگی که عرض ریل ها را می پوشاند و وزن و حرکت کل جرثقیل را پشتیبانی می کند.

■پاها/پایه ها: ستون های عمودی متصل به قاب دروازه ای که ثبات ساختاری را فراهم می کند.



مونتاژ چرخ دستی:

■ترولی بالابر: بخشی که در امتداد چارچوب دروازه حرکت می کند و مکانیزم بالابر را پشتیبانی می کند.

■بالابر: وسیله ای است که برای بالا و پایین بردن ظروف استفاده می شود. معمولاً شامل یک طناب سیم، درام و موتور است.



● پخش کننده ها:

■Twistlocks: مکانیسم‌هایی روی پخش‌کننده که روی گوشه‌های ظروف قفل می‌شوند و در حین جابجایی آنها را محکم می‌کنند.

■Spreader Bar: قسمتی که ظروف را نگه می دارد و بالا می برد. برخی از جرثقیل‌ها دارای میله‌های پخش‌کننده دوقلو برای جابجایی دو کانتینر به طور همزمان هستند.



●سیستم ریلی:

■ریل: مسیرهایی که جرثقیل روی آنها حرکت می کند. این ریل ها را می توان بر روی زمین یا بر روی سازه های مرتفع بسته به طرح نصب کرد.



●مکانیسم های حرکت جرثقیل:

■ درایوهای مسافرتی دروازه ای: مکانیزم های الکتریکی یا دیزلی که جرثقیل را در امتداد ریل حرکت می دهند.

■درایوهای بالابر: موتورها و چرخ دنده هایی که بلند کردن و پایین آوردن ظروف را کنترل می کنند.

■ درایوهای مسافرتی ترولی: درایوهایی که چرخ دستی را در امتداد چارچوب دروازه حرکت می دهند.

■Slew Drives: برای چرخاندن جرثقیل در موقعیت دقیق ظروف استفاده می شود.



● کابین کنترل:

■کابین اپراتور: مرکز کنترل که در آن اپراتور حرکات جرثقیل و عملیات جابجایی کانتینر را نظارت و کنترل می کند.



●سیستم های ایمنی و کنترل:

■سیستم ضد نوسان: فناوری برای به حداقل رساندن تاب خوردن ظروف در حین جابجایی.

■سیستم جلوگیری از برخورد: سنسورها و نرم افزارهایی برای جلوگیری از برخورد با جرثقیل ها یا موانع دیگر.

■کنترل های توقف اضطراری: مکانیسم هایی برای توقف عملیات جرثقیل در مواقع اضطراری.

■سیستم های نظارت بر بار: سنسورها و نشانگرها برای اطمینان از عملیات بلند کردن ایمن.



●سیستم های منبع تغذیه:

■کابلینگ برق: سیم ها و کابل هایی که برق جرثقیل و اجزای آن را تامین می کنند.

قرقره های کابل منبع تغذیه: قرقره های جمع شونده که کابل های برق را در حین حرکت جرثقیل مدیریت می کنند.











جرثقیل های دروازه ای کانتینری ریلی دارای مزایای متعددی در زمینه جابجایی کانتینر هستند که آنها را به گزینه ای ارجح برای بسیاری از عملیات لجستیکی و بندری تبدیل می کند. در اینجا برخی از مزایای کلیدی استفاده از جرثقیل دروازه ای کانتینری ریلی آورده شده است:



• جابجایی کارآمد کانتینر: جرثقیل های دروازه ای کانتینری سوار بر ریل برای جابجایی سریع و کارآمد کانتینر طراحی شده اند. آنها می توانند کانتینرها را از کشتی ها، کامیون ها و قطارها با دقت جابجا کنند و زمان بارگیری و تخلیه را کاهش دهند.
• ظرفیت بالابری بالا: این جرثقیل‌ها می‌توانند طیف وسیعی از اندازه‌ها و وزن‌های ظروف را تحمل کنند که معمولاً از 20 تا 65 تن متغیر است و آنها را همه‌کاره و برای انواع کانتینر مناسب می‌سازد.
• حداکثر استفاده از فضا: طراحی ریلی آنها امکان قرارگیری دقیق ظروف و استفاده کارآمد از فضای ذخیره سازی در محوطه کانتینر را فراهم می کند و به افزایش ظرفیت بدون نیاز به ردپای فیزیکی بزرگتر کمک می کند.
• انباشتن سریع کانتینرها: این جرثقیل ها می توانند به لایه های بالایی ظروف انباشته برسند، انباشتن و بازیابی کارآمد را تسهیل می کنند و فضای ذخیره سازی را بیشتر بهینه می کنند.
• سیستم‌های کنترل پیشرفته: جرثقیل‌های دروازه‌ای کانتینری ریلی مجهز به سیستم‌های کنترل پیچیده‌ای هستند که امکان عملکرد دقیق و ایمن را فراهم می‌کنند. اپراتورها می توانند حرکات، موقعیت کانتینر و ویژگی های ایمنی را از طریق یک رابط کاربر پسند کنترل کنند.
• افزایش بهره وری: سرعت بالا بردن آنها و قابلیت جابجایی سریع کانتینر به کاهش زمان گردش کشتی، افزایش بهره وری کلی ترمینال و افزایش کارایی لجستیک کانتینر کمک می کند.
• ویژگی های ایمنی: ایمنی اولویت اصلی در طراحی جرثقیل است. این جرثقیل ها دارای ویژگی های ایمنی پیشرفته ای مانند فناوری ضد نوسان، سیستم های جلوگیری از برخورد و عملکردهای توقف اضطراری هستند که از پرسنل و محموله محافظت می کنند.
• کاهش هزینه های کار: اتوماسیون و بهبود کارایی می تواند نیاز به کار دستی در عملیات جابجایی کانتینر را کاهش دهد و منجر به صرفه جویی در هزینه شود.
• تعمیر و نگهداری قابل اعتماد و کم: این جرثقیل ها برای مقاومت در برابر استفاده های سنگین ساخته شده اند و به دلیل قابلیت اطمینان خود شناخته شده اند. تعمیر و نگهداری منظم عملکرد مداوم آنها را تضمین می کند.
• انعطاف پذیری بین وجهی: جرثقیل های دروازه ای کانتینری سوار بر ریل برای امکانات بین وجهی مناسب هستند و امکان انتقال بدون درز کانتینرها را بین کشتی ها، کامیون ها و قطارها فراهم می کنند.







جرثقیل های دروازه ای کانتینری ریلی یک قطعه تجهیزات همه کاره و ضروری در صنایع لجستیک و دریایی هستند که در تنظیمات مختلف کاربرد پیدا می کنند. وظیفه اصلی آنها مدیریت کارآمد ظروف است، اما می توان از آنها در چندین برنامه خاص استفاده کرد:



• پایانه‌های کانتینری: جرثقیل‌های دروازه‌ای کانتینری ریلی معمولاً در پایانه‌های کانتینری در بنادر دریایی برای بارگیری و تخلیه کانتینر از کشتی‌های کانتینری استفاده می‌شوند. آنها به طور موثر کانتینرها را بین کشتی و حیاط منتقل می کنند و جریان کالا را در داخل و خارج از بندر بهینه می کنند.
• تسهیلات بین وجهی: در تسهیلات بین وجهی، که ممکن است شامل محوطه های راه آهن و ایستگاه های انتقال کامیون به ریل باشد، این جرثقیل ها نقش مهمی در انتقال کانتینرها بین حالت های مختلف حمل و نقل ایفا می کنند و از جابجایی یکپارچه محموله اطمینان حاصل می کنند.
• مراکز لجستیک و توزیع: مراکز لجستیک و توزیع بزرگ اغلب از جرثقیل های دروازه ای کانتینری سوار بر ریل برای مدیریت حرکت کانتینر استفاده می کنند و از عرضه به موقع و کارآمد کالا برای برآورده کردن خواسته های مشتری اطمینان می دهند.
• بنادر و انبارهای داخلی: بنادر و انبارهای داخلی، دور از ساحل، از این جرثقیل ها برای رسیدگی به کانتینرهایی که با قطار یا کامیون می رسند استفاده می کنند. این امر توزیع کالاها را به مناطق مختلف تسهیل می کند و از تجارت و بازرگانی در مناطق محصور در خشکی حمایت می کند.
• محوطه‌های ذخیره‌سازی کانتینر: محوطه‌های ذخیره‌سازی کانتینر، چه در یک بندر یا به‌عنوان امکانات مستقل، برای انباشتن، جداسازی و قرار دادن کانتینرها به جرثقیل‌های دروازه‌ای کانتینری مجهز به ریل متکی هستند. این جرثقیل ها استفاده از فضای موجود را به حداکثر می رساند و مدیریت موجودی را ساده می کند.
• پایانه‌های کانتینری خودکار: برخی از پایانه‌های کانتینری پیشرفته در حال انتقال به راه‌حل‌های خودکار هستند، جایی که جرثقیل‌های دروازه‌ای کانتینری سوار بر ریل توسط سیستم‌های یکپارچه کنترل می‌شوند و کارایی عملیاتی را بیشتر می‌کنند و نیاز به مداخله انسانی را کاهش می‌دهند.
• پایانه های حمل و نقل راه آهن: در پایانه های حمل و نقل ریلی، جرثقیل های دروازه ای کانتینری سوار بر راه آهن، بارگیری و تخلیه کانتینرها از واگن های راه آهن را تسهیل می کنند و به انتقال کارآمد بار بین قطارها و سایر روش های حمل و نقل کمک می کنند.
• محوطه های تعمیر و نگهداری کانتینر: کانتینرها اغلب نیاز به نگهداری و تعمیر دارند. جرثقیل دروازه ای کانتینری ریلی برای قرار دادن ظروف برای کارهای تعمیر و نگهداری از جمله جوشکاری، رنگ آمیزی و تعمیرات سازه استفاده می شود.









●طراحی و مهندسی:

■فرآیند با مهندسی و طراحی دقیق آغاز می شود. مهندسان مشخصات جرثقیل، از جمله ظرفیت بالابری، دهانه، ارتفاع، گیج ریل و سایر پارامترهای ضروری را ایجاد می کنند.

■ طراحی به کمک کامپیوتر (CAD) و نرم افزار شبیه سازی برای ایجاد مدل های سه بعدی و تجزیه و تحلیل عملکرد جرثقیل استفاده می شود.



●تهیه مواد:

■پس از نهایی شدن طرح، مواد تهیه می شود. این معمولاً شامل فولاد با استحکام بالا برای اجزای ساختاری جرثقیل، اجزای الکتریکی و هیدرولیکی، و اجزای جرثقیل تخصصی مانند بالابر، پخش کننده و چرخ دستی است.



●ساخت و جوشکاری:

■قطعات فولادی برش داده شده، شکل داده شده و جوش داده می شوند تا ساختار اصلی جرثقیل، از جمله قاب دروازه، پاها و سایر قسمت های ساختاری را تشکیل دهند.

■جوشکاران ماهر، جوشکاری را انجام می دهند و از یکپارچگی ساختاری و استحکام جرثقیل اطمینان حاصل می کنند.



●ماشین کاری و مونتاژ:

اجزایی مانند جعبه دنده، موتورها، چرخ‌ها و یاتاقان‌ها برای ایجاد سیستم‌های مکانیکی برای حرکت جرثقیل ماشین‌کاری، تراز و مونتاژ می‌شوند.

■مجموعه چرخ دستی و مکانیسم بالابر نیز مونتاژ می شوند که دارای سیم بکسل، درام و قرقره است.



●سیستم های برق و کنترل:

■سیستم های برق و کنترل طراحی و مونتاژ شده اند. این شامل کنترل پنل، کابل کشی الکتریکی، سنسورها و کابین اپراتور است.

■سیستم های کنترل پیشرفته یکپارچه شده اند که کنترل دقیق حرکات جرثقیل و ویژگی های ایمنی را فراهم می کند.



●نقاشی و درمان سطح:

■قطعات فولادی جرثقیل اغلب سندبلاست می شوند و برای جلوگیری از خوردگی و افزایش طول عمر جرثقیل با رنگ محافظ پوشانده می شوند.



●مونتاژ و یکپارچه سازی:

■ساختار اصلی، سیستم های مکانیکی، اجزای الکتریکی و سیستم های کنترل برای ایجاد یک جرثقیل دروازه ای کانتینری با ریل کاربردی یکپارچه شده اند.

■پاهای جرثقیل و قاب دروازه ای روی ریل ها مونتاژ شده و چرخ دستی و بالابر نصب شده است.



●کنترل و تست کیفیت:

■روش های کنترل کیفیت و آزمایش دقیق برای اطمینان از اینکه جرثقیل تمام استانداردهای ایمنی و عملکرد را برآورده می کند، اجرا می شود.

■تست های عملکردی شامل تست بار، تست حرکت و بررسی سیستم ایمنی می باشد.



● حمل و نقل و نصب:

■زمانی که جرثقیل تمام تست های کنترل کیفیت را گذراند، جدا شده و برای حمل به محل مورد نظر آماده می شود.

■تیم‌های مونتاژ جرثقیل را دوباره در محل نصب می‌کنند و مطمئن می‌شوند که به درستی روی ریل قرار گرفته است.



●راه اندازی و آموزش:

■پس از نصب، جرثقیل تحت یک فرآیند راه اندازی قرار می گیرد تا عملکرد خود را تنظیم کند و از عملکرد صحیح آن اطمینان حاصل کند.

اپراتورها و پرسنل تعمیر و نگهداری در مورد عملیات جرثقیل و مراحل نگهداری آموزش می بینند.



●نگهداری و پشتیبانی:

■خدمات نگهداری و پشتیبانی مداوم برای اطمینان از عملکرد و ایمنی مداوم جرثقیل در طول عمر عملیاتی آن ارائه می شود.
