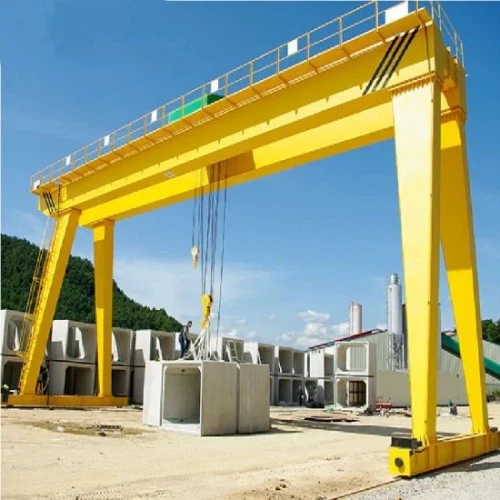

جرثقیل گانری گالیات دوتایی 20 تنی

1. بررسی اجمالی محصول
جرثقیل گانری گالیات دوتایی 20- ton یک راه حل بلند کردن با وظیفه سنگین است که برای برنامه های فضای باز و داخلی طراحی شده است که در آن یک ساختار جرثقیل سربار امکان پذیر نیست. این طراحی دارای یک طراحی دو طرفه است که استحکام و ثبات برتر را فراهم می کند و آن را برای دستیابی به بارهای سنگین در بنادر ، کشتی سازی ، اماکن ساختمانی ، حیاط راه آهن و انبارهای صنعتی ایده آل می کند.

2. ویژگی های کلیدی
ظرفیت بالابر بالا - قادر به رسیدگی به 20 تن بار با راندمان بالا است.
ساختار دوتایی دو برابر - توزیع بار عالی را تضمین می کند و باعث کاهش استرس روی جرثقیل می شود.
دهانه و ارتفاع قابل تنظیم - طراحی شده برای متناسب با محیط های مختلف کاری.
عملکرد صاف و دقیق - مجهز به درایو فرکانس متغیر (VFD) برای کنترل سرعت.
مکانیسم های ایمنی قابل اعتماد-شامل محافظت از اضافه بار ، سوئیچ های محدود ، سیستم های توقف اضطراری و دستگاه های ضد برخورد است.
طراحی ضد آب-مناسب برای استفاده در فضای باز با مواد مقاوم در برابر خوردگی و اجزای برقی دارای درجه IP.
گزینه های کنترل چندگانه - با کنترل از راه دور بی سیم ، کنترل کابین یا کنترل آویز موجود است.

اجزای اصلی: موتور ، یاتاقان ، گیربکس ، موتور ، دنده

محل مبدا: هنان ، چین

گارانتی: 2 سال

وزن (کیلوگرم): 50000 کیلوگرم

بازپرداخت خروجی ویدئویی: ارائه شده است

گزارش تست ماشین آلات: ارائه شده است

برنامه: در فضای باز

کلمات کلیدی: جرثقیل گانری

ظرفیت بارگذاری دارای امتیاز: 50ton

سرعت مسافرت متقابل: 44.6 متر در دقیقه

سرعت مسافرت طولانی: 47.1 متر در دقیقه

راه کنترل: کابین

منبع تغذیه: حلقه کابل

آهنگ فولاد: Qu80

قدرت: 3- فاز AC 50Hz 380V

1. پرتوی ماین

1) بررسی اجمالی
پرتو اصلی ساختار باربری اولیه بار 20- ton ton جرثقیل گانری گالیات دوتایی است. این شامل دو کمربند موازی است که در عرض جرثقیل قرار دارد و از واگن برقی و مکانیسم بالابر پشتیبانی می کند. این طرح از استحکام ، پایداری و توزیع بار بالا برخوردار است و باعث می شود آن برای بلند کردن بارهای سنگین در محیط های صنعتی مناسب باشد.

2) طراحی و ساخت ساختاری
پیکربندی دوتایی دو برابر - توزیع بار بهتر و ظرفیت بالابر بالاتر را در مقایسه با طرح های تک گیدر فراهم می کند.
مواد فولادی با کیفیت بالا-به طور معمول از فولاد Q235B یا Q345B ساخته شده و از دوام و استحکام آن اطمینان حاصل می کند.
جعبه حمل و نقل جعبه یا خرپا -
جعبه جعبه: ساختار کاملاً محصور ، استحکام بالاتر و ظرفیت بارگذاری را ارائه می دهد.
Girder Truss: سبک ، مقاوم در برابر باد ، مناسب برای دهانه های بزرگ.
جوش داده شده و ماشینکاری شده برای دقت - تیرهای اصلی با استفاده از جوش قوس غوطه وری (SAW) جوش داده می شوند و برای اطمینان از حرکت چرخ دستی صاف به دقت بالا ماشینکاری می شوند.

2. سیستم پر کردن

1) مکانیسم بالابر
مکانیسم بالابر وظیفه بلند کردن و کاهش بارها را بر عهده دارد. شامل:
بالابر طناب سیم برقی: دستگاه بلند کردن اولیه ، که به طور معمول بر روی یک چرخ دستی نصب می شود که در امتداد کمربندها حرکت می کند.
طناب و قلاب سیم: طناب سیم در اطراف طبل پیچیده شده و برای بلند کردن بار به قلاب وصل شده است.
Lifting Motor: قدرت مورد نیاز برای بلند کردن و کاهش بارهای را فراهم می کند.
جعبه دنده و ترمز: سرعت را کنترل می کند و با جلوگیری از افت بار تصادفی ، ایمنی را تضمین می کند.
2) سیستم چرخ دستی
چرخ دستی به صورت افقی در امتداد تسمه های دوتایی حرکت می کند و امکان قرار گرفتن دقیق بار را فراهم می کند. این شامل:
قاب چرخ دستی: از بالابر و سایر مؤلفه ها پشتیبانی می کند.
چرخ های چرخ دستی: روی ریل های نصب شده روی کمربند ها اجرا کنید.
سیستم موتور چرخ دستی و درایو: حرکت افقی را قدرت می دهد.
3) سیستم الکتریکی و کنترل
سیستم الکتریکی عملکرد صاف را تضمین می کند و شامل موارد زیر است:
کنترل پنل: دارای اجزای برقی ، از جمله کنتاکتورها و رله ها است.
سوئیچ های محدود: از سفر بیش از حد بالابر و واگن برقی جلوگیری می کند.
کنترل آویز \/ کنترل از راه دور: به اپراتور اجازه می دهد تا بلند کردن ، کاهش و حرکت چرخ دستی را کنترل کند.
درایو فرکانس متغیر (VFD) (اختیاری): کنترل سرعت صاف را برای عملکرد دقیق فراهم می کند.
4) ویژگی های ایمنی
محافظت از اضافه بار: از بلند کردن ظرفیت امتیاز جلوگیری می کند.
سیستم توقف اضطراری: در صورت اضطراری عملیات را متوقف می کند.
سنسورهای ضد برخورد: از برخورد با سایر اشیاء جلوگیری می کند.

3.کالسکه

1) ساختار و طراحی
اتصال پرتو اصلی: واگن های انتهایی به کمربند های دوتایی وصل شده و ثبات و توزیع بار را فراهم می کنند.
قاب فولادی قوی: ساخته شده از فولاد با استحکام بالا برای مقاومت در برابر بارهای سنگین و فشارهای عملیاتی.
از نوع جعبه یا ساختار جوش داده شده: دوام و استحکام را تضمین می کند.
2) مکانیسم سفر
کالسکه انتهایی مجهز به یک سیستم مسافرتی است که جرثقیل را در امتداد ریل های زمینی حرکت می دهد:
مجامع چرخ: چرخ های فولادی با مقاومت بزرگ و با استحکام بالا که برای حرکت صاف طراحی شده اند.
واحدهای درایو (موتور و گیربکس):
با استفاده از موتورهای برقی (معمولاً با VFD برای شتاب صاف و کاهش).
گیربکس ها انرژی را به طور کارآمد به چرخ ها منتقل می کنند.
گیره های ریلی و بافر (اختیاری): از حرکت ناخواسته در هنگام وزش باد شدید جلوگیری می کند.
سیستم ترمز:
ترمزهای الکترومغناطیسی یا هیدرولیک برای اطمینان از توقف ایمن.
سیستم توقف اضطراری برای ایمنی بیشتر.

4. مکانیسم مسافرتی کران

سیستم درایو سفر
جرثقیل در امتداد ریل های زمینی با استفاده از واحدهای درایو موتوری حرکت می کند ، متشکل از:
1) موتورهای رانندگی:
به طور معمول موتورهای ناهمزمان سه فاز.
ممکن است از درایو فرکانس متغیر (VFD) برای شتاب صاف ، کنترل سرعت و راندمان انرژی استفاده کند.
2) گیربکس و سیستم انتقال:
این موتور یک گیربکس سخت شده را هدایت می کند که سرعت را کاهش می دهد و گشتاور را افزایش می دهد.
از چرخ دنده های مارپیچ یا سیاره ای برای انتقال قدرت کارآمد استفاده می کند.
3) سیستم چرخ:
چرخ های رانده شده: توسط موتورها و گیربکس ها تغذیه می شود.
چرخ های بیکار: چرخ های پشتیبانی رایگان برای تعادل بار.
مواد: فولاد جعلی با عملیات حرارتی برای دوام.
طراحی فلنج برای نگه داشتن چرخ ها به طور ایمن در مسیر ریلی.
4) سیستم ترمز:
ترمزهای الکترومغناطیسی یا هیدرولیک برای توقف کنترل شده.
ترمزهای اضطراری برای ایمنی بیشتر.

5. مکانیسم سفر تروللی

1) اجزای ساختاری
قاب چرخ دستی:
یک قاب فولادی سنگین که مکانیسم بالابر را در خود جای داده است.
طراحی شده برای حرکت یکدست در امتداد فلنج بالای تسمه های دوتایی.
چرخ های چرخ دستی:
بسته به طراحی ، چهار یا چند چرخ.
ساخته شده از فولاد جعلی با عملیات حرارتی برای دوام.
چرخ های فلنج برای جلوگیری از انحراف.
2) ویژگی های ایمنی و کنترل
سوئیچ های محدود: از سفر بیش از حد فراتر از محدوده تعیین شده جلوگیری کنید.
سیستم ترمز:
ترمزهای الکترومغناطیسی یا هیدرولیک از توقف کنترل شده اطمینان حاصل می کنند.
ترمزهای اضطراری برای ایمنی بیشتر.
سیستم های ضد لغزش و ضد SKEW: حرکت صاف را تضمین می کند و از سوء استفاده جلوگیری می کند.
محافظت بیش از حد: مانع از آسیب رساندن بیش از حد به سیستم می شود.

6. چرخ کرن

1) انواع چرخ های جرثقیل
جرثقیل گانری Goliath Girder {0}} ton به طور معمول از انواع زیر از چرخ ها استفاده می کند:
چرخ های رانده شده: به موتور و گیربکس متصل می شوند و حرکتی را فراهم می کنند.
چرخ های بیکار (غیر محور): از وزن جرثقیل پشتیبانی کنید و آزادانه بپیچید.
چرخ های فلنج: یک لبه بلند (فلنج) داشته باشید تا جرثقیل روی ریل ها تراز شود.
چرخ های دو فلش (اختیاری): ثبات اضافی را برای برنامه های با دقت بالا فراهم کنید.
2) فرایند مواد و تولید
مواد:
فولاد جعلی با مقاومت بالا (به عنوان مثال ، 42Crmo ، 65mn یا ZG {3}}).
گرمای گرم برای مقاومت در برابر سایش بالا و دوام.
سختی:
سختی سطح: HRC 40-50 (برای مقاومت در برابر سایش).
سختی اصلی: برای حفظ سختی پایین تر.
فرآیند تولید:
جعل → ماشینکاری → عملیات حرارتی → سنگ زنی و آزمایش نهایی.

7. قلاب کرن

1) انواع قلاب جرثقیل
انتخاب قلاب به برنامه بلند کردن بستگی دارد:
قلاب منفرد:
مورد استفاده برای برنامه های بلند کردن عمومی.
طراحی ساده با یک چرخان چرخان برای جلوگیری از پیچش.
قلاب دوتایی:
برای بارهای گسترده یا سنگین برای اطمینان از توزیع حتی وزن استفاده می شود.
ثبات بهتر از یک قلاب را فراهم می کند.
قلاب جعلی در مقابل قلاب لمینت:
قلاب جعلی: ساخته شده از یک قطعه واحد از فولاد با استحکام بالا ، قوی تر و با دوام تر.
قلاب لمینت: ساخته شده از صفحات فولادی متعدد ، برای ایمنی اضافی استفاده می شود (خطر خرابی ناگهانی را کاهش می دهد).
2) مواد و ساخت
مواد:
فولاد کربن با مقاومت بالا یا فولاد آلیاژ (به عنوان مثال ، 20mnsi ، 34Crmo4).
برای تحمل بارهای زیاد و مقاومت در برابر تغییر شکل طراحی شده است.
عملیات حرارتی:
سختی و دوام را افزایش می دهد.
سایش را کاهش می دهد و عمر خدمات را گسترش می دهد.
ضریب ایمنی:
به طور معمول 4: 1 یا 5: 1 برای اطمینان از عملیات بلند کردن ایمن.

8. عکس

ویژگی ها و مشخصات
1) منبع تغذیه:
منبع تغذیه سه فاز استاندارد است ، زیرا منبع تغذیه ای متعادل ، کارآمدتر و قابل اعتماد تر را برای برنامه های سنگین فراهم می کند.
فرکانس: بسته به استانداردهای الکتریکی محلی ، به طور معمول 50 هرتز یا 60 هرتز.
2) محوطه و محافظت:
امتیاز محافظت IP54 یا IP55 برای محافظت در برابر گرد و غبار و آب.
عایق کلاس F یا H برای رسیدگی به دمای عملیاتی بالاتر.
سیستم خنک کننده: بیشتر موتورها مجهز به تهویه اجباری یا فن های خنک کننده برای جلوگیری از گرمای بیش از حد در طول عملیات طولانی هستند.
3) سیستم شروع:
Star-Delta (Wye-Delta) یا AutoTransformer برای راه اندازی موتور صاف و برای کاهش جریان درونش.
Soft Starter یا VFD: اغلب برای چرخ دستی و موتورهای مسافرتی استفاده می شود تا به تدریج سرعت را افزایش دهد ، طول عمر موتور را بهبود بخشد و استرس مکانیکی را کاهش دهد.

.

9. سیستم زنگ هشدار و نور و سوئیچ محدودیت

1) سیستم زنگ صدا و نور
سیستم هشدار صدا و نور هشدارهای بصری و شنیدنی را برای هشدار دادن به شرایط خاص کار جرثقیل مانند نزدیک شدن به اضافه بار ، محدوده محدود یا شرایط اضطراری فراهم می کند.
2) سوئیچ ها را محدود کنید
سوئیچ های محدود دستگاه های ایمنی هستند که مانع از فراتر از جرثقیل از محدوده عملیاتی طراحی شده آن می شوند. این سوئیچ ها برای اطمینان از عملکرد ایمن و جلوگیری از آسیب های مکانیکی یا خطرات ایمنی بسیار مهم هستند.

10. دستگاه های امنیتی

1) سیستم حفاظت بیش از حد
هدف: از بلند کردن جرثقیل فراتر از ظرفیت رتبه آن جلوگیری می کند ، که می تواند منجر به آسیب ساختاری یا خرابی فاجعه بار شود.
2) سوئیچ ها را محدود کنید
هدف: تضمین می کند که جرثقیل از محدودیت های عملیاتی طراحی شده خود تجاوز نمی کند و از آسیب مکانیکی یا عملکرد خطرناک جلوگیری می کند.
3) سیستم توقف اضطراری
هدف: در صورت بروز اضطراری ، مکانیسم خاموش کردن سریع برای کلیه عملیات جرثقیل فراهم می کند.
4) سیستم ضد برخورد
هدف: از برخورد جرثقیل با اشیاء مجاور ، جرثقیل های دیگر یا ساختارها جلوگیری می کند و ایمنی در محیط هایی را با جرثقیل های متعدد بهبود می بخشد.
5) سیستم زنگ صدا و نور
هدف: پرسنل اطراف را در مورد حرکات جرثقیل و شرایط غیر طبیعی هشدار می دهد.
6) سیستم ضد مسی
هدف: نوسان بار را در حین حرکات جرثقیل ، بهبود ایمنی ، دقت و کنترل بار کاهش می دهد.
7) سیستم ترمز
هدف: توقف ایمن و قابلیت های نگه داشتن جرثقیل را فراهم کنید و از حرکت در صورت تمایل جلوگیری کنید.

11. حالت کنترل

1) کنترل آویز (کنترل سیمی)
توضیحات:
کنترل آویز یک دستگاه دستی است که از طریق کابل انعطاف پذیر به جرثقیل متصل می شود. این امکان را به اپراتور می دهد تا هنگام ماندن در زمین یا در مجاورت جرثقیل ، حرکات جرثقیل را از فاصله دور کنترل کند.
2) کنترل از راه دور رادیو (کنترل بی سیم)
توضیحات:
یک کنترل از راه دور رادیویی اجازه می دهد تا جرثقیل با استفاده از یک دستگاه دستی با دکمه ها ، جوی استیک ها یا صفحه لمسی به طور بی سیم از راه دور کار کند.
3) کنترل کابین (کابین اپراتور)
توضیحات:
در کنترل کابین ، اپراتور در یک کابین کاملاً محصور روی جرثقیل نشسته است و نمای روشنی از بار ، ناحیه بلند کردن و اجزای جرثقیل را ارائه می دهد.
4) کنترل خودکار \/ نیمه اتوماتیک
توضیحات:
کنترل اتوماتیک به سیستمهایی اشاره دارد که جرثقیل برای انجام کارهای خاص به طور خودکار ، بر اساس پارامترهای از پیش تنظیم شده یا دستورات برنامه ریزی شده برنامه ریزی شده است.
کنترل نیمه اتوماتیک به اپراتور اجازه می دهد تا پارامترهای خاصی (مانند سرعت یا مسافت سفر) را تنظیم کند در حالی که هنوز کنترل دستی بر حرکات خاص دارد.

12.sketch

فنی اصلی

1. ظرفیت بار بالا
ظرفیت بلند کردن سنگین: با ظرفیت {0} ton ton ، جرثقیل می تواند با اطمینان از بارهای بسیار سنگین برخوردار باشد و آن را برای کاربردهای صنعتی مانند بلند کردن تجهیزات بزرگ ، بتن پیش ساخته یا مواد کشتی سازی ایده آل کند.
طراحی دوتایی دو برابر: پیکربندی دوتایی دوتایی در مقایسه با جرثقیل های تک رنگ ، قدرت و ثبات برتر را ارائه می دهد و به آن اجازه می دهد تا بارهای سنگین تری را با ایمنی بیشتر بلند و پشتیبانی کند.
2. انعطاف پذیری و تطبیق پذیری
گزینه های کنترل چندگانه: یک جرثقیل گانری Goliath {0}} ton می تواند مجهز به سیستم های مختلف کنترل (به عنوان مثال ، کنترل آویز ، کنترل از راه دور رادیو ، کنترل کابین) باشد ، و انعطاف پذیری را متناسب با نیازهای عملیاتی مختلف فراهم می کند.
طیف گسترده ای از برنامه ها: این جرثقیل ها را می توان در انواع مختلفی از جمله کشتی سازی ، بنادر ، اماکن ساختمانی و کارخانه های تولیدی استفاده کرد و آنها را در صنایع مختلف همه کاره می کند.
سرعت و حرکات قابل تنظیم: بسته به طراحی ، این جرثقیل ها کنترل دقیقی بر بلند کردن ، کاهش و حرکت افقی ارائه می دهند و اطمینان حاصل می کنند که بارها با دقت و حداقل خطر حرکت می کنند.
3. ویژگی های ایمنی پیشرفته
محافظت از اضافه بار: جرثقیل مجهز به سیستم های محافظت از اضافه بار است تا اطمینان حاصل شود که جرثقیل از ظرفیت امتیاز خود تجاوز نمی کند ، از تصادفات و آسیب ها جلوگیری می کند.
سوئیچ های محدود: نصب شده در نقاط مختلف در طول مسیر سفر جرثقیل و بالابر ، این سوئیچ ها مانع از حرکت جرثقیل فراتر از محدوده تعیین شده خود ، محافظت از جرثقیل و محیط اطراف می شوند.
هشدارهای توقف اضطراری و ایمنی: جرثقیل به سیستم های توقف اضطراری و هشدارهای صدا و سبک برای هشدار دادن به اپراتورها و کارگران اطراف در شرایط خطرناک مجهز شده است.
نظارت بر سرعت باد: برای جرثقیل های در فضای باز ، یک سیستم نظارت بر سرعت باد می تواند به طور خودکار عملکرد جرثقیل را متوقف کند اگر سرعت باد از آستانه های عملیاتی ایمن تجاوز کند و خطر تصادفات را در هوای سخت کاهش دهد.
4. بهبود بهره وری و بهره وری
عملکرد پر سرعت: این جرثقیل ها قادر به حرکت به سرعت در مناطق بزرگ هستند و باعث کاهش زمان حمل و نقل بارهای سنگین و افزایش راندمان عملیاتی می شوند.
کاهش کار دستی: با ویژگی های خودکار و کنترل دقیق ، اپراتورها می توانند بارهای سنگین تری را با تلاش کمتری انجام دهند و نیاز به کار دستی و بهبود بهره وری را کاهش دهند.
عملکرد مداوم: طراحی قوی ساختار دوتایی دوتایی امکان طولانی بودن کارآزمایی مداوم را بدون به خطر انداختن عملکرد یا ایمنی امکان پذیر می کند.
5. دوام و ماندگاری
ساخت و ساز قوی: طراحی دوتایی دوتایی باعث می شود جرثقیل پایدارتر و قادر به تحمل مصرف سنگین در محیط های سخت در فضای باز مانند وزش باد شدید ، دمای شدید و عناصر خورنده باشد.
نگهداری کم: به دلیل اجزای بادوام و طراحی قوی آنها ، این جرثقیل ها به حداقل نگهداری نیاز دارند و به کاهش هزینه های خرابی و نگهداری کمک می کنند.
مقاوم در برابر آب و هوا: جرثقیل های گانری Goliath به طور خاص برای کار در محیط های در فضای باز طراحی شده اند ، به این معنی که آنها برای تحمل شرایط آب و هوایی مختلف بدون تأثیرگذاری بر عملکرد ساخته شده اند.
6. افزایش دسترسی و دسترسی
دهانه بزرگ: جرثقیل می تواند یک منطقه بزرگ را پوشانده و آن را برای کارهایی که نیاز به حرکت افقی گسترده دارند ، مانند بارگیری\/تخلیه مواد از کشتی ها یا تجهیزات در محل های ساختمانی ، ایده آل می کند.
ارتفاع مزیت: طراحی دوتایی دو برابر ارتفاع بلند کردن را فراهم می کند ، و این امر را برای بلند کردن بارهای سنگین از ارتفاعات قابل توجه یا بین سازه هایی با ترخیص عمودی قابل توجه مناسب می کند.

1. کشتی سازی و صنعت دریایی
ساخت کشتی و تعمیر کشتی: جرثقیل های Gantry Goliath معمولاً در کشتی سازی ها برای بلند کردن و حمل قطعات کشتی سنگین مانند بخش های بزرگ بدنه ، موتورها و سایر اجزای مورد استفاده قرار می گیرند. ظرفیت بزرگ و ظرفیت بلند کردن جرثقیل به آن اجازه می دهد تا این اجزای سنگین و بزرگ را در حیاط حرکت دهد.
کشتی های بار و بارگیری: از این جرثقیل ها برای بارگیری و تخلیه محموله ها از کشتی ها مانند صفحات فولادی ، تجهیزات و سایر مواد سنگین استفاده می شود. جرثقیل می تواند به راحتی محموله را از حوض به زمین منتقل کند و برعکس.
2. صنعت ساخت و ساز
بلند کردن سنگین: یک جرثقیل گانری Goliath {0}} ton دوتایی برای استفاده از مصالح ساختمانی بزرگ مانند تیرهای بتونی ، سازه های فولادی و قطعات پیش ساخته ایده آل است. توانایی جرثقیل در رسیدگی به بارهای سنگین ، آن را برای ساخت و سازهای مرتفع ، ساخت پل و پروژه های زیرساختی در مقیاس بزرگ بسیار مهم می کند.
حمل و نقل مواد در اماکن ساختمانی: از جرثقیل می توان برای جابجایی مواد در اطراف مکانهای ساختمانی مانند تجهیزات بزرگ ، تیرهای فولادی و پانل های بتونی پیش ساخته ، بهبود کارایی و کاهش کار دستی استفاده کرد.
3 تولید صنعتی
دست زدن به تجهیزات سنگین: در کارخانه های تولیدی ، به ویژه آنهایی که در تولید فولاد ، تولید خودرو یا ماشین آلات سنگین درگیر هستند ، می توان از جرثقیل برای بلند کردن و جابجایی ماشین های سنگین ، موتورها و تجهیزات در طی مونتاژ ، نگهداری و فرآیندهای نصب استفاده کرد.
آسیاب های فلزی: جرثقیل های گانری Goliath اغلب در آسیاب های فلزی برای کنترل کویل های فولادی سنگین ، بیل و رول های بزرگ از فولاد استفاده می شود. طراحی جرثقیل به آن اجازه می دهد تا در محیط های خشن با دمای بالا و بارهای سنگین کار کند.
4. نیروگاه ها
تعمیر و نگهداری و نصب تجهیزات: در نیروگاه ها ، از جرثقیل گانری {0} ton برای جابجایی ژنراتورها ، توربین ها ، ترانسفورماتورها و سایر تجهیزات سنگین در هنگام نصب یا نگهداری استفاده می شود. این امر برای نیروگاه های تولید برق ، به ویژه نیروگاه های هسته ای ، هیدروالکتریک و حرارتی ، که در آن ماشین آلات سنگین باید با دقت جابجا شوند ، بسیار مهم است.
مونتاژ توربین بادی: برخی از نیروگاه ها ، به ویژه آنهایی که در انرژی بادی درگیر هستند ، از جرثقیل های Goliath Gantry برای مونتاژ توربین های بادی یا جابجایی اجزای سنگین مانند تیغه های روتور و جنس استفاده می کنند.
5. بنادر و پایانه های حمل و نقل
دست زدن به کانتینر: جرثقیل های Gantry Goliath به طور گسترده در بنادر برای بارگیری و تخلیه ظروف از کشتی ها استفاده می شود. توانایی آنها در رسیدگی به بارهای سنگین در طول یک دهانه گسترده به آنها امکان می دهد تا بار را بارگیری و تخلیه کنند و باعث کاهش زمان چرخش برای کشتی ها در محیط های پورت شلوغ می شوند.
دست زدن به مواد فله: از این جرثقیل ها نیز برای کنترل مواد فله مانند زغال سنگ ، دانه یا ماسه استفاده می شود. آنها می توانند مواد فله ای را بر روی کامیون ها ، بارها یا کشتی ها بارگذاری کرده و آن را از حالت های مختلف حمل و نقل در ترمینال تخلیه کنند.

1. طراحی و مهندسی
تجزیه و تحلیل نیاز: تعیین مشخصات ، از جمله دهانه ، ارتفاع ، چرخه وظیفه و شرایط محیطی.
CAD نقشه ها و محاسبات بار: مهندسان ساختار جرثقیل را طراحی می کنند و از رعایت استانداردهای ایمنی بین المللی مانند FEM ، CMAA یا ISO اطمینان می دهند.
انتخاب اجزای کلیدی: شامل تسمه های دوتایی ، واگن های انتهایی ، مکانیسم چرخ دستی ، سیستم بالابر و کنترل های الکتریکی.
2. تهیه مواد
فولاد سازه: صفحات و پرتوهای فولادی با استحکام بالا برای تسمه ها ، پاها و سازه های پشتیبان.
مکانیسم بالابر: موتور ، جعبه دنده ، طناب سیم و طبل تهیه می شود.
اجزای الکتریکی و کنترل: اینورترها ، سوئیچ های محدود ، PLC و پانل های کنترل.
3. ساخت اجزای ساختاری
تولید دوتایی
برش: صفحات فولادی به شکل های دقیقی بریده می شوند.
جوشکاری: کمربندها با استفاده از جوش قوس غوطه وری (SAW) جوش داده می شوند تا از قدرت اطمینان حاصل شود.
ماشینکاری: ماشینکاری دقیق برای تراز مناسب ریل و واگن برقی.
واگن های پا و پایان
جوش داده شده و برای حرکت چرخ و حرکت ریلی.
نصب آهنگ های ریلی برای حرکت چرخ دستی.
4. مونتاژ اجزای مکانیکی و بالابر
سیستم چرخ دستی و بالابر
گیربکس ، موتور ، طبل ، راهنمای طناب و ترمزهای ایمنی مونتاژ می شوند.
طناب سیم روی طبل زخم است.
نصب مکانیسم درایو
موتورها و کاهش دهنده ها در واگن های انتهایی نصب شده اند.
چرخ ها برای اطمینان از حرکت صاف با تراز مناسب مونتاژ می شوند.
5. نصب سیستم الکتریکی
مونتاژ کنترل پنل: شامل VFD ، کنتاکتور و رله های ایمنی است.
سیم کشی و اتصالات: سیم کشی موتور ، سوئیچ های محدود و سیستم توقف اضطراری.
کنترل از راه دور و نصب کابین: بسته به نیاز مشتری ، یک کنترل از راه دور رادیویی یا کابین اپراتور نصب شده است.
6. آزمایش و کنترل کیفیت
آزمایش مکانیکی:
آزمایش بار با 1.25 برابر ظرفیت رتبه بندی شده.
بررسی حرکت چرخ دستی و عملکرد بالابر.
آزمایش الکتریکی:
تأیید سرعت موتور ، سوئیچ های محدود و عملیات کنترل پنل.
تست های عملکرد ترمز اضطراری.
بازرسی های ایمنی:
اطمینان از رعایت مقررات ایمنی OSHA ، ISO یا محلی.
7.
Sandblasting: زنگ زدگی را از بین می برد و سطوح فلزی را آماده می کند.
آغازگر و نقاشی: آغازگر اپوکسی مقاوم در برابر خوردگی و به دنبال آن رنگ صنعتی.
8. بسته بندی و حمل و نقل
بسته بندی مؤلفه: هر قسمت به طور ایمن برای حمل و نقل بسته بندی می شود.
بارگیری و حمل و نقل: برای تحویل بر روی کامیون ها یا ظروف بارگذاری شده است.
9. نصب و راه اندازی
مونتاژ در سایت: اجزای اصلی در جای خود پیچیده و جوش داده می شوند.
آزمایش نهایی: آزمایش بار در سایت نصب برای اطمینان از عملکرد کامل.
تحویل و آموزش: آموزش اپراتور و تأیید نهایی از مشتری.
10. تحویل نهایی
سیستم جرثقیل گانری کامل با کتابچه های عملیاتی.
ضمانت و پشتیبانی پس از فروش برای نگهداری طولانی مدت.

نمای کارگاه:

این شرکت یک بستر مدیریت تجهیزات هوشمند نصب کرده است و 310 مجموعه (مجموعه) روبات های کنترل و جوشکاری را نصب کرده است. پس از اتمام برنامه ، بیش از 500 مجموعه (مجموعه) وجود خواهد داشت و نرخ شبکه تجهیزات به 95 ٪ خواهد رسید. 32 خط جوش استفاده شده است ، 50 مورد قرار است نصب شود و میزان اتوماسیون کل خط تولید به 85 ٪ رسیده است.
