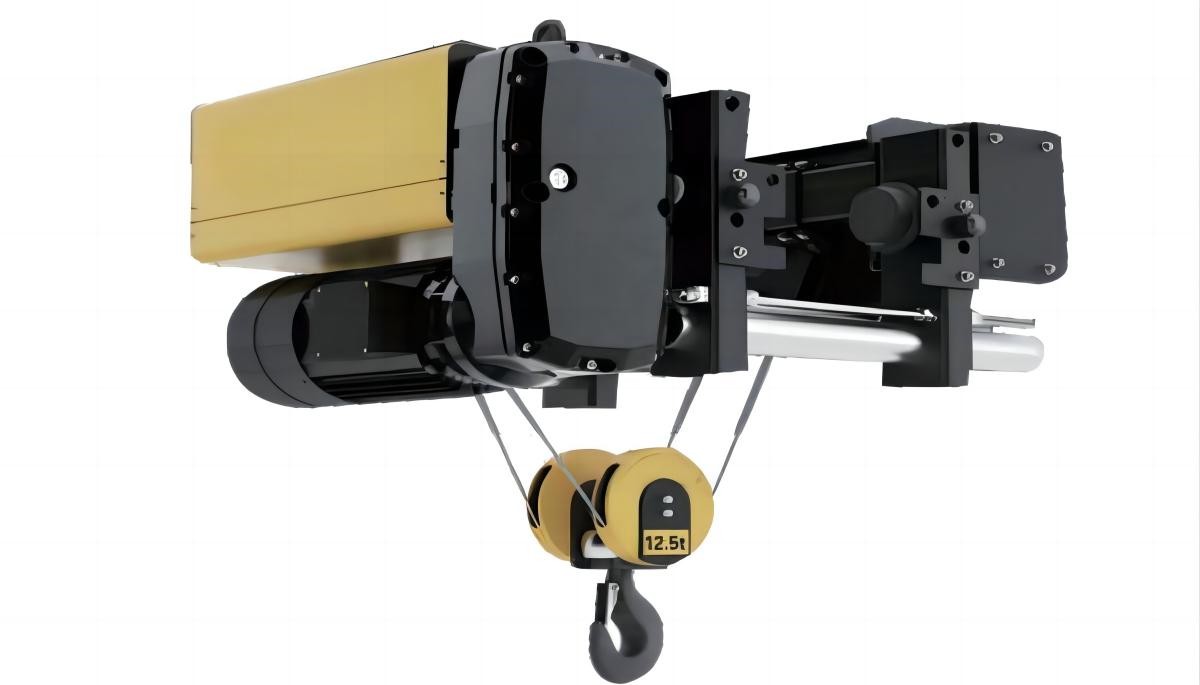

بالابر برقی اروپایی تک پرتو

از موتور بالابر و کاهنده وارداتی آلمان استفاده می کند. طراحی فشرده یکپارچه موتور بالابر، کاهنده، درام و سوئیچ حد بالابر باعث صرفه جویی در فضای کاربر می شود. طراحی مدولار قابلیت اطمینان را افزایش می دهد و در عین حال زمان و هزینه های تعمیر و نگهداری را به طور موثر کاهش می دهد. سرعت بالا بردن سریعتر و انواع نسبت های قرقره را برای انتخاب ارائه می دهد. مکانیزم استاندارد عملکرد چرخ دستی از یک کنترل مبدل فرکانس با سرعت حداکثر 20 متر در دقیقه استفاده می کند که امکان حمل و نقل دقیق و ایمن اقلام ظریف و ارزشمند را با حداقل نوسان و موقعیت دقیق فراهم می کند.





طراحی کاملاً از استانداردهای FEM مربوطه پیروی می کند.

● ویژگی های فنی مکانیزم بالابر:

■ محفظه کاهنده آلیاژ آلومینیوم

■ عملکرد صاف، سر و صدای کم

■ روانکاری مادام العمر (در دوره کارکرد ایمن)

■ ترمز الکترومغناطیسی دو دیسکی

1. درام: درام از لوله فولادی بدون درز با کیفیت بالا با استفاده از دستگاه های CNC ماشینکاری می شود و ماشینکاری دقیق راهنمای طناب به طور موثر از طناب های شل و درهم جلوگیری می کند.

2. طناب سیم: سیم بکسل های وارداتی با مقاومت بالا با مقاومت کششی 2160 نیوتن بر میلی متر مربع استفاده می شود که ایمنی و عمر طولانی را تضمین می کند.

3. راهنما طناب: راهنماهای طناب استاندارد از پلاستیک های مهندسی با مقاومت در برابر سایش قوی و خواص خود روانکاری خوب ساخته شده اند که به طور قابل توجهی سایش سیم طناب را کاهش می دهد و در نتیجه ایمنی مکانیزم بالابر را افزایش می دهد. برای شرایط استفاده مختلف، راهنماهای طناب سنگین ساخته شده از چدن ندولار نیز می تواند ارائه شود.

4. موتور بالابر: موتور بالابر از موتور قطب متغیر قفس سنجابی دو سیم پیچی استفاده می کند که نسبت سرعت 1:6 را به دست می آورد. محفظه موتور از آلیاژ آلومینیوم ساخته شده است که حرارت بسیار خوبی را دفع می کند و یک فن در انتهای موتور بالابر برای افزایش خنک کننده نصب شده است. تمام موتورهای بالابر با مقاومت های حرارتی (یا کلیدهای حرارتی) تعبیه شده اند تا از گرمای بیش از حد جلوگیری شود. کلاس عایق موتور F و کلاس حفاظت IP54 است. انکودرها را می توان به موتورهای بالابر با فرکانس متغیر اضافه کرد که معمولاً مستقیماً روی محور فن موتور نصب می شوند.

● ویژگی های فنی موتور:

■ جریان راه اندازی کم، گشتاور زیاد

■ شروع نرم، عملکرد شتاب عالی

■ عمر طولانی طراحی

■ پارامترهای فنی مطابق با استانداردهای FEM و HMI هستند

■ سرعت بالا، نویز کم



5. ترمز: موتور بالابر مجهز به ترمزهای الکترومغناطیسی دو دیسکی است. ترمز در انتهای موتور یکپارچه شده است و هنگامی که موتور خاموش می شود، ترمز به طور خودکار درگیر می شود تا از لغزش بار جلوگیری شود. هنگامی که فاصله ترمز در ابتدا تنظیم شد، نیازی به تنظیم دستی نیست (این فواصل زمانی توسط فنرهای ترمز قابل تنظیم هستند). هنگامی که ضخامت لنت ترمز کمتر از مقدار تنظیم شده باشد، یک سوئیچ نظارتی اضافی به طور خودکار به کاربران هشدار می دهد. ترمز الکترومغناطیسی دو دیسکی ایمن و قابل اعتماد است، با گشتاور ترمز حداقل 1.8 برابر گشتاور نامی موتور و سیکل ترمز تا 1 میلیون بار در دوره کارکرد ایمن، بدون نیاز به تعمیر و نگهداری.

● ویژگی های فنی ترمز:

■ اقدام سریع، قابلیت اطمینان بالا

■ بدون نیاز به تعمیر و نگهداری، خود تنظیم شونده

■ طراحی ضد گرد و غبار، عمر طولانی



6. کاهنده: محفظه کاهنده از مواد آلیاژ آلومینیوم، سبک وزن و مقاوم در برابر خوردگی ساخته شده است. محفظه کاملاً مهر و موم شده حاوی روان کننده های نیمه سیال است که از روانکاری کافی همه چرخ دنده ها اطمینان می دهد، بدون نیاز به تعویض روانکار در دوره کارکرد ایمن طرح. هر چرخ دنده، پس از سخت شدن سطح و عملیات سنگ زنی با دقت بالا، عملکرد صاف کاهنده را تضمین می کند.

● ویژگی های فنی کاهنده:

■ اندازه کوچک، سبک وزن

■ عملکرد صاف، سر و صدای کم

■ مقاوم در برابر خوردگی، بدون تعمیر و نگهداری



7. حفاظت ایمنی

● حدود بالا و پایین بالابرهای برقی طناب سیمی از محدود کننده‌های دقیق دنده‌ای استفاده می‌کنند که به طور قابل اعتماد مدار برق را قطع می‌کنند و وقتی قلاب به موقعیت حد بالایی (یا پایینی) می‌رسد، موتور الکتریکی را متوقف می‌کند.

● حفاظت اضافه بار: بالابرهای برقی طناب سیمی از محافظ های الکترونیکی اضافه بار (با مانیتورهای ایمنی) استفاده می کنند تا اطمینان حاصل شود که وزن کل باربری از ظرفیت بلند کردن نامی جرثقیل تجاوز نمی کند. هنگامی که کشش در طناب سیم از 105 درصد مقدار نامی تجاوز می کند، این دستگاه محافظ اضافه بار به طور خودکار مدار بالابر را قطع می کند.

● مانیتور ایمنی (اختیاری): عملکردهای مختلفی را می توان با توجه به نیاز کاربر اجرا کرد:

■ چرخه های کار ایمن باقیمانده مکانیزم بالابر را محاسبه کنید

■ جمع آوری زمان کار بالابر

■ انباشته شدن اتفاقات اضافه بار

■ انباشته راه اندازی موتور بالابر

■ حفاظت از گرمای بیش از حد و هشدار برای موتور بالابر

■ حفاظت از اضافه بار و آلارم

■ آلارم های ضخامت لنت ترمز

■ نمایش اطلاعات خطا و درخواست های تعمیر و نگهداری

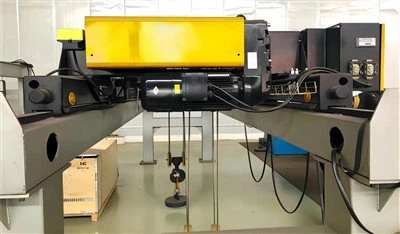

1. مکانیسم حرکت از یک ساختار سه در یک "موتور به اضافه کاهنده به همراه چرخ ترولی" با درایو دو طرفه روی قاب چرخ دستی دو پرتو استفاده می کند.
2. کنترل سرعت فرکانس متغیر برای عملکرد صاف، کاهش نوسان در طول حمل و نقل بار، افزایش ایمنی، کاهش زمان چرخه عملیات و بهبود راندمان تولید.
3. تمام یاتاقان ها با طراحی حاوی روغن روانکاری می شوند و به طور موثر نیروهای افقی را جذب می کنند.
4. تمام چرخ دنده ها در کاهنده به صورت سطحی کربوره و سفت شده اند و برای کاهش صدا، تمام چرخ دنده ها باید تحت آسیاب یا تراشیدن قرار گیرند. گیربکس ها در طول عمر خود نیازی به تعویض روغن ندارند.
5. قابلیت اطمینان ترمز بیش از 1 میلیون چرخه است.
6. کل مکانیسم سفر دارای رتبه حفاظتی IP54 است و کلاس عایق موتور محرک F است.
7. کل مکانیسم برای عملیات بدون تعمیر و نگهداری طراحی شده است.











بالابرهای برقی اروپایی تک پرتو دستگاه های همه کاره بالابر و جابجایی مواد هستند که در طیف گسترده ای از کاربردهای صنعتی مورد استفاده قرار می گیرند. طراحی جمع و جور، کنترل دقیق و ویژگی های ایمنی آنها را برای کارهای مختلف مناسب می کند. در اینجا کاربردهای متداول بالابرهای برقی اروپایی تک پرتو آورده شده است:

• ساخت: بالابرهای برقی اروپایی به طور گسترده در تاسیسات تولیدی برای کارهایی مانند بلند کردن و جابجایی مواد اولیه، قطعات و محصولات نهایی استفاده می شود. آنها برای خطوط مونتاژ و فرآیندهای تولید ضروری هستند.
• ساخت و ساز: سایت های ساختمانی اغلب از این بالابرها برای بلند کردن مواد سنگین مانند تیرهای فولادی، بلوک های بتنی و تجهیزات ساختمانی به سطوح مختلف ساختمان در حال ساخت استفاده می کنند.
• انبارداری و لجستیک: بالابرها برای کارهای جابجایی مواد در انبارها و مراکز توزیع استفاده می شوند. آنها در جابجایی کالاها، بارگیری و تخلیه کامیون ها و چیدن پالت ها کمک می کنند.
• تعمیر و نگهداری و تعمیر: بالابرهای برقی ابزار ارزشمندی برای تعمیر و نگهداری و تعمیرات در صنایع مختلف هستند. آنها به بلند کردن ماشین آلات سنگین، تجهیزات و قطعات برای سرویس یا تعویض کمک می کنند.
• کارگاه ها: کارگاه های کوچک از بالابرهای برقی اروپایی برای بلند کردن موتورها، قطعات خودرو و سایر اجسام سنگین در طول فرآیندهای تعمیر و ساخت استفاده می کنند.
• ریخته گری: در ریخته گری و تاسیسات فلزکاری از بالابرها برای بلند کردن و انتقال فلزات مذاب، قالب ها و ریخته گری فلزات سنگین استفاده می شود.
• صنعت خودرو: بالابرها در ساخت و تعمیر خودرو برای کارهایی مانند بلند کردن بدنه خودرو، موتورها و مجموعه‌های گیربکس ضروری هستند.
• کشاورزی: ​​در محیط های کشاورزی، از بالابرها برای بلند کردن و حمل و نقل گونی های سنگین خوراک، ماشین آلات و تجهیزات مورد استفاده در عملیات کشاورزی استفاده می شود.
• استخراج معادن و معادن: بالابرهای برقی اروپایی در عملیات معدنکاری و استخراج معادن برای بلند کردن و جابجایی سنگ معدن سنگین، سنگ ها و ماشین آلات زیرزمینی یا به سطح استفاده می شوند.
• کشتی سازی: کارخانه های کشتی سازی از بالابرها برای بلند کردن و تعیین موقعیت اجزای کشتی از جمله بخش های بزرگ بدنه، موتورها و محموله استفاده می کنند.
• صنعت هوافضا: در تأسیسات ساخت و نگهداری هوافضا، از بالابرها برای جابجایی اجزا، موتورها و تجهیزات هواپیما استفاده می شود.
• نیروگاه ها: تاسیسات تولید برق از بالابرها برای نگهداری و تعمیر توربین ها، ژنراتورها و سایر ماشین آلات سنگین استفاده می کنند.
• آب و برق: شرکت های برق از بالابرها برای نگهداری خطوط برق، ترانسفورماتورها و سایر زیرساخت ها استفاده می کنند.
• صنعت نفت و گاز: در اکتشاف و تولید نفت و گاز، از بالابرها برای جابجایی تجهیزات و مواد حفاری در سکوهای دریایی و خشکی استفاده می شود.
• صنایع شیمیایی و پتروشیمی: بالابرها برای جابجایی و نگهداری مواد در کارخانه های فرآوری شیمیایی و پتروشیمی استفاده می شوند.
• صنعت غذا و نوشیدنی: بالابرهای برقی اروپایی در کارخانه های فرآوری مواد غذایی برای بلند کردن و جابجایی ظروف، تجهیزات و مواد سنگین استفاده می شوند.





فرآیند تولید بالابر برقی اروپایی تک پرتو شامل چندین مرحله است، از طراحی و ساخت تا کنترل کیفیت و آزمایش.



● طراحی و مهندسی:

■ فرآیند با مرحله طراحی و مهندسی آغاز می شود، جایی که مهندسان و طراحان نقشه های دقیقی برای بالابر ایجاد می کنند. این شامل مشخص کردن ظرفیت بالابر، ابعاد، مواد، ویژگی‌های ایمنی و اجزای الکتریکی بالابر است.



● تهیه مواد:

■ پس از نهایی شدن طرح، مواد اولیه و اجزای لازم تهیه می شود. این ممکن است شامل فولاد، اجزای الکتریکی، موتورها، گیربکس ها، سیم بکسل یا زنجیر و وسایل ایمنی باشد.



● ساخت قطعات:

■ اجزای مختلف بالابر به طور جداگانه ساخته می شوند. این شامل ماشینکاری قطعات، ساخت اجزای ساختاری و مونتاژ زیرسیستم های الکتریکی است.



● مونتاژ:

■ بالابر در کف تولید مونتاژ می شود. این شامل اتصال موتور، گیربکس، درام بالابر یا چرخ زنجیر، بلوک بار و سایر اجزای حیاتی به قاب بالابر است.



● سیم کشی برق:

■ اجزای الکتریکی مانند کلیدهای محدود، تابلوهای کنترل، دکمه های توقف اضطراری و موتورها، سیم کشی شده و در سیستم کنترل بالابر ادغام شده اند.



● کنترل و بازرسی کیفیت:

■ در طول فرآیند مونتاژ، بازرسان کنترل کیفیت اجزا و زیرسیستم های بالابر را بررسی می کنند تا از مطابقت با مشخصات طراحی و استانداردهای ایمنی اطمینان حاصل کنند. هر گونه نقص یا انحراف رسیدگی و اصلاح می شود.



● تست:

■ هنگامی که بالابر به طور کامل مونتاژ شد، تحت آزمایشات جامع قرار می گیرد. این شامل آزمایش‌های عملکردی برای اطمینان از اینکه همه سیستم‌های کنترل مطابق با هدف کار می‌کنند، آزمایش بار برای تأیید ظرفیت بالابری و آزمایش‌های ایمنی برای تأیید درستی عملکرد همه ویژگی‌های ایمنی است.



● نقاشی و تکمیل:

■ قاب و اجزای بالابر برای محافظت در برابر خوردگی و ایجاد ظاهری جذاب رنگ آمیزی و تکمیل شده اند.



● مستندات و انطباق:

■ اسناد، از جمله کتابچه راهنمای کاربر، گواهینامه های ایمنی، و مطابقت با استانداردهای اروپایی یا بین المللی (مانند EN 14492-2)، برای همراهی بالابر آماده شده است.



● بسته بندی:

■ بالابر به دقت بسته بندی شده است تا در هنگام حمل و نقل و جابجایی از آن محافظت شود. توجه ویژه ای به ایمن سازی اجزای حیاتی برای جلوگیری از آسیب می شود.



● ارسال و تحویل:

■ بالابرهای بسته بندی شده بسته به مدل توزیع سازنده برای توزیع کنندگان، فروشندگان یا مستقیماً برای کاربران نهایی ارسال می شوند.



● نصب و راه اندازی:

■ هنگام تحویل، بالابر ممکن است نیاز به نصب و راه اندازی توسط تکنسین های آموزش دیده برای اطمینان از راه اندازی و عملکرد مناسب داشته باشد.



● آموزش و پشتیبانی:

■ تولیدکنندگان ممکن است برای اطمینان از عملکرد ایمن و کارآمد بالابر، آموزش و پشتیبانی فنی را به کاربران یا پرسنل خدمات ارائه دهند.



● تعمیر و نگهداری و خدمات:

■ تولیدکنندگان اغلب بسته‌های نگهداری و سرویس را ارائه می‌کنند تا بالابرها در طول عمر مفید خود در شرایط کار خوب قرار بگیرند.
