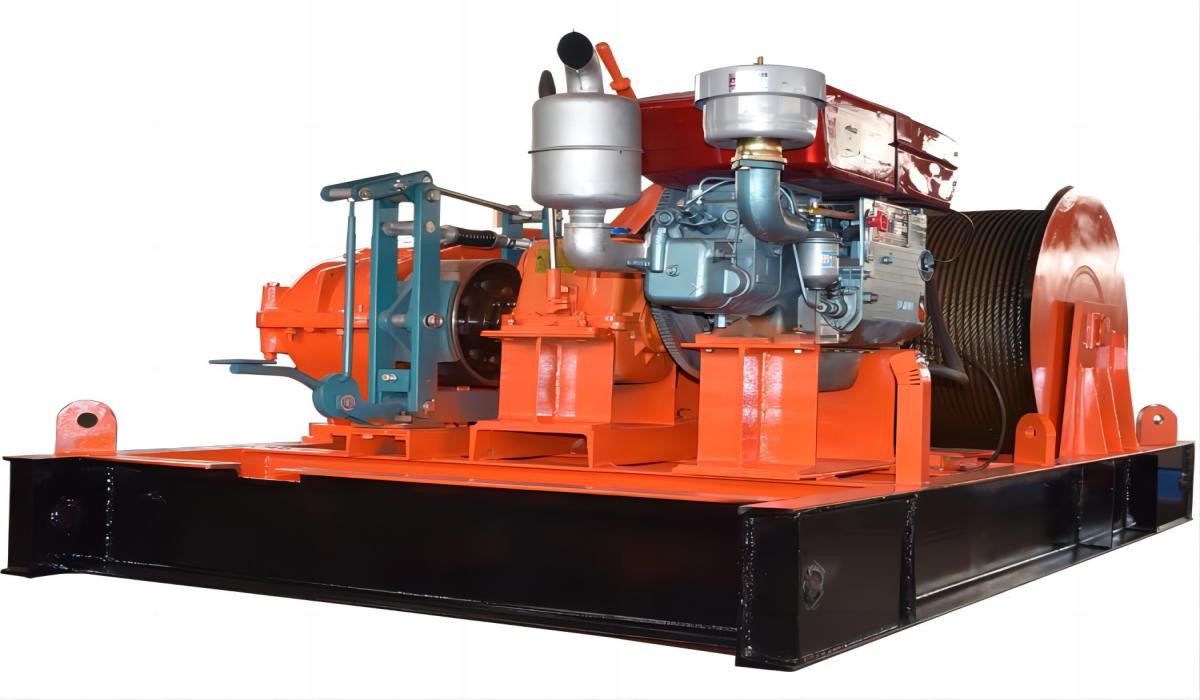

وینچ دیزل

وینچ با دیزل ابزاری اساسی برای صنایع است که نیاز به قابلیت های قابل اعتماد ، قابل حمل و قدرتمند و یا کشش دارند. طراحی ناهموار ، ظرفیت بار بالا و راندمان سوخت آن را به یک دارایی ضروری در محیط های از راه دور یا خواستار تبدیل می کند.





موتور دیزلی قدرتمند: وینچ توسط یک موتور دیزل با کارایی بالا هدایت می شود و قدرت کافی برای بلند کردن و کشیدن بارهای سنگین در صنایع مختلف مانند ساخت و ساز ، دریایی ، نفت و گاز و معدن فراهم می کند.

ظرفیت بار بالا: وینچ های دیزل بسته به مشخصات ، می توانند بارهای سنگین را از چندین تن تا صدها تن استفاده کنند. این امر آنها را برای عملیات در مقیاس بزرگ ایده آل می کند.

ساخت و ساز با دوام: ساخته شده برای مقاومت در برابر شرایط سخت کار ، وینچ از مواد مقاوم در برابر خوردگی و اجزای سنگین برای اطمینان از دوام و عمر طولانی عملیاتی ساخته شده است.

تطبیق پذیری: مناسب برای طیف گسترده ای از برنامه ها مانند بکسل ، بلند کردن ساخت و ساز ، کابل کشیدن ، لنگر کشتی و موارد دیگر. آنها می توانند هم در زمین و هم در محیط های دریایی استفاده شوند.

کارایی سوخت: موتورهای دیزلی به دلیل بهره وری سوخت خود شناخته شده اند ، زمان عملیاتی طولانی و کاهش فراوانی سوخت گیری را ارائه می دهند ، که برای مکان های از راه دور یا عملکرد مداوم بسیار مهم است.

طراحی جمع و جور: با وجود قدرت آنها ، وینچ های دیزل به گونه ای طراحی شده اند که جمع و جور و به راحتی قابل حمل باشند و آنها را برای استفاده در فضاهای محکم یا محدود ایده آل می کند.

ویژگی های ایمنی: وینچ شامل ویژگی های ایمنی مانند توقف های اضطراری ، محافظت از اضافه بار و سیستم ترمز اتوماتیک برای اطمینان از عملکرد ایمن و ایمن حتی در سناریوهای استرس زا است.

کنترل از راه دور: بسیاری از وینچ های دیزل مجهز به سیستم های کنترل از راه دور هستند و به اپراتورها این امکان را می دهند که وینچ را از فاصله دور کنترل کنند و بهره وری عملیاتی و ایمنی را بهبود بخشند.



دیزل با قدرت وینچ یک وسیله مکانیکی است که از موتور دیزل به عنوان منبع تغذیه خود برای کشیدن یا بلند کردن بارهای سنگین استفاده می کند. در اینجا مؤلفه های معمولی که یک سیستم وینچ دیزل را تشکیل می دهند وجود دارد:

1. موتور دیزل
منبع اصلی انرژی که وینچ را هدایت می کند.

گشتاور بالایی را فراهم می کند و برای کاربردهای سنگین مناسب است.

2. طبل وینچ
یک قرقره استوانه ای که در آن طناب سیم یا کابل زخم شده است.

همراه با فلنج در هر دو طرف برای هم تراز کردن طناب است.

3. طناب \/ کابل سیم
کابل فولادی سنگین یا طناب مصنوعی که برای کشیدن یا بلند کردن بارهای استفاده می شود.

اندازه و طول به برنامه بستگی دارد.

4. جعبه دنده \/ سیستم انتقال
موتور دیزل را به طبل وینچ وصل می کند.

سرعت موتور را کاهش می دهد و گشتاور را برای قدرت کشیدن مؤثر افزایش می دهد.

5. سیستم کلاچ
درام را از موتور و گیربکس درگیر یا جدا می کند.

به اپراتور اجازه می دهد تا هنگام استفاده از طبل یا فزایور آزاد ، کنترل را کنترل کند.

6. سیستم ترمز
مانع از تبدیل شدن طبل در هنگام بارگذاری طبل می شود.

انواع متداول شامل ترمزهای باند ، ترمز دیسک یا ترمزهای ایمنی اتوماتیک است.

7. کنترل پنل \/ اهرم
کنترل های دستی یا از راه دور برای کار کردن وینچ.

شامل کنترل دریچه گاز ، درگیری کلاچ ، انتشار ترمز و توقف اضطراری است.

8. قاب \/ پایه
ساختار فولادی سنگین که از کل مونتاژ وینچ پشتیبانی می کند.

طراحی شده برای مقاومت در برابر فشارهای بارهای سنگین.

9 مخزن سوخت
سوخت دیزل را به موتور تأمین می کند.

اندازه بسته به مدت زمان پیش بینی شده متفاوت است.

10. سیستم خنک کننده
موتور دیزل را نگه می دارد و گاهی اوقات گیربکس را از گرمای بیش از حد نگه می دارد.

می تواند خنک کننده هوا یا مایع خنک باشد.

11. سیستم اگزوز
گازهای اگزوز را به دور از دستگاه و اپراتور هدایت می کند.

اغلب شامل یک صدا خفه کن برای کاهش سطح سر و صدا است.

12. نگهبانان و سپرهای ایمنی
پوشش های محافظ بیش از قطعات در حال حرکت مانند طبل ، چرخ دنده ها و کمربندها.

ایمنی اپراتور را تضمین می کند.

13. نصب اسکید یا چرخ دستی (اختیاری)
برخی از وینچ های دیزل برای قابلیت حمل بر روی اسکیت یا چرخ دستی نصب شده اند.

ممکن است شامل نقاط بلند کردن یا چرخ ها باشد.













وینچ های دیزل به طور گسترده در برنامه های صنعتی ، ساختمانی ، دریایی و خارج از جاده استفاده می شوند. در اینجا برخی از مزایای اصلی وینچ های دیزل وجود دارد:

1. خروجی قدرت بالا
موتورهای دیزلی گشتاور بالایی را در دور کم در دقیقه فراهم می کنند و آنها را برای بلند کردن و کارهای سنگین و کشش ایده آل می کند.

مناسب برای جابجایی بارهای بسیار بزرگ یا سنگین که وینچ های برقی یا هیدرولیکی ممکن است با آن مبارزه کنند.

2. استقلال از تأمین برق
برخلاف وینچ های برقی ، وینچ های دیزل به منابع انرژی خارجی تکیه نمی کنند.

در مناطق دور افتاده یا مکانهای خارج از شبکه که برق در دسترس نیست مفید است.

3. دوام و ماندگاری
موتورهای دیزلی به طور معمول برای شرایط سخت و عمر طولانی عملیاتی ساخته می شوند.

برخلاف برخی از مدل های برقی ، می تواند برای مدت طولانی تحت بارهای سنگین و بدون گرمای بیش از حد کار کند.

4. راندمان سوخت
موتورهای دیزلی به طور کلی نسبت به موتورهای بنزینی به ویژه تحت بار ، از نظر سوخت کارآمدتر هستند.

کاهش مصرف سوخت به معنای پایین آمدن هزینه های عملیاتی با گذشت زمان است.

5. تطبیق پذیری
می توان در طیف گسترده ای از محیط ها (مکانهای ساختمانی ، معدن ، جنگلداری ، دریایی) استفاده کرد.

بسیاری از مدل ها قابل حمل هستند و بسته به شغل به راحتی قابل جابجایی هستند.

6. برنامه های سنگین
ایده آل برای کاربردهای صنعتی مانند ساخت و ساز خط لوله ، ورود به سیستم ، بکسل یا کشتی سازی.

قادر به دستیابی به محیط های ناهموار که در آن دوام و قدرت ضروری است.

7. عملکرد بهتر در شرایط سخت
موتورهای دیزلی اغلب در شرایط آب و هوایی شدید نسبت به موتورهای بنزینی عملکرد بهتری دارند.

در آب و هوای سرد به دلیل ویژگی های احتراق آنها قابل اطمینان تر است.

8. نگهداری پایین در برنامه های خاص
موتورهای دیزل دارای شاخه یا توزیع کننده جرقه ای نیستند که باعث می شود تعداد اجزای مورد نیاز به نگهداری مکرر در مقایسه با موتورهای بنزین کاهش یابد.





وینچ دیزل به دلیل قدرت ، تحرک و توانایی کار مستقل از انرژی الکتریکی ، تجهیزات همه کاره است که در بسیاری از صنایع مورد استفاده قرار می گیرد. در اینجا برخی از کاربردهای متداول وینچ های دیزل وجود دارد:

1. صنعت ساخت و ساز
بلند کردن و کشیدن مواد سنگین مانند تیرهای فولادی ، صفحات بتونی و ماشین آلات.

کابل های تنش و تجهیزات مجدد در سایت های شغلی که ممکن است برق در دسترس نباشد.

2. صنعت نفت و گاز
برای بلند کردن و کشیدن لوله های مته سنگین یا پوشش ، در دکل های حفاری استفاده می شود.

کمک به موقعیت یابی تجهیزات بزرگ در مناطق دور افتاده.

3. جنگلداری و ورود به سیستم
سیاهههای مربوط به جنگل های متراکم.

برای پردازش بیشتر درختان سقوط کرده به یک منطقه فرود.

4. دریایی و دریایی
عملیات اتصال ، کشتی های بکسل یا حرکت بارهای سنگین بر روی اسکله ها و سیستم عامل ها.

راه اندازی و بازیابی قایق ها یا تجهیزات در مناطقی بدون برق.

5 صنعت معدن
حمل و نقل و پایین آوردن تجهیزات و مواد در شفت های مین.

بازیابی وسایل نقلیه گیر کرده یا ماشین آلات در زیر زمین.

6. زیرساخت ها و آب و برق
توسط شرکت های ابزار برای خطوط برق و تنش استفاده می شود.

تخمگذار و نگهداری خط لوله.

7. نجات و بازیابی
بازیابی وسیله نقلیه در مکان های خارج از جاده یا از راه دور.

کمک به عملیات امداد رسانی در برابر بلایای طبیعی برای پاکسازی زباله ها یا جابجایی اشیاء سنگین.





روش تولید وینچ با دیزل شامل چندین مرحله است ، از طراحی و مهندسی گرفته تا تولید ، مونتاژ و کنترل کیفیت. در اینجا یک طرح کلی از روش تولید برای وینچ موتور دیزل آورده شده است:

1. طراحی و مهندسی
تجزیه و تحلیل نیاز: مشخصات مانند ظرفیت کشیدن ، سرعت طناب ، اندازه طبل و کاربرد (به عنوان مثال ، دریایی ، ساخت و ساز) را تعریف کنید.

طراحی CAD: مدل های تفصیلی سه بعدی و نقشه های مهندسی وینچ ، از جمله طبل ، قاب ، گیربکس ، موتور دیزل و سیستم کنترل را ایجاد کنید.

تجزیه و تحلیل استرس: FEA (تجزیه و تحلیل عنصر محدود) را بر روی اجزای کلیدی مانند طبل ، قاب پایه و قطعات تحمل بار انجام دهید.

2. تهیه مواد
سفارش مواد اولیه: با توجه به قبض مواد (BOM) ، صفحات فولادی ، میله ها ، شفت ها و سایر مواد را خریداری کنید.

اجزای منبع: اجزای خارج از قفسه مانند موتور دیزل ، پمپ هیدرولیک (در صورت کمک هیدرولیک) ، یاتاقان ها ، چرخ دنده ها و پانل های کنترل را تهیه کنید.

3
ساخت و ساز فریم:

صفحات فولادی برش و جوش داده شده برای ساخت قاب پایه و سازه های پشتیبانی.

ماشینکاری را در سطوح نصب بحرانی اعمال کنید.

تولید طبل و شافت:

بدنه طبل و شافت را با توجه به طراحی ماشین کنید.

فلنج های جوش یا پیچ ، شیارها یا دنده ها طبق نیاز بار.

مونتاژ گیربکس:

چرخ دنده ها و وسایل نقلیه.

سیستم دنده را جمع کنید و از تراز مناسب و تنظیمات عکس العمل استفاده کنید.

4. ادغام موتور دیزل
نصب موتور:

موتور دیزل را روی مونت های ضد لرزش روی قاب نصب کنید.

شافت موتور را با گیربکس یا پمپ هیدرولیک تراز کنید.

انتقال برق:

بسته به طراحی ، از طریق اتصال مستقیم یا کمربند\/قرقره وصل شوید.

برای سیستم های هیدرولیک ، موتور را به یک پمپ هیدرولیک وصل کنید تا یک موتور هیدرولیک را که درام را هدایت می کند ، برق دهید.

5. مونتاژ وینچ
مونتاژ اصلی:

طبل و شافت را روی قاب با یاتاقان ها سوار کنید.

جعبه دنده را روی قاب نصب کنید و آن را به شفت طبل جفت کنید.

سیستم ترمز (ترمز دیسک مکانیکی یا هیدرولیک) را ضمیمه کنید.

سیستم کنترل:

کنترل های دریچه گاز دیزل ، کلاچ وینچ ، اهرم ترمز یا دریچه های کنترل هیدرولیک را نصب کنید.

کنترل موتور و برش ایمنی.

6. آزمایش و بازرسی
آزمایش استاتیک:

تراز ، اتصال دهنده ها ، ترخیص ها و نقاط روغن کاری را بررسی کنید.

آزمایش پویا:

موتور را اجرا کنید و وینچ را زیر بار کار کنید.

برای تأیید ظرفیت کشیدن و ظرفیت نگه داشتن ترمز ، تست های بار را انجام دهید.

ارتعاشات ، نویز و عملکرد حرارتی را بررسی کنید.

7.
تمیز کردن و پوشش:

همه قطعات ساخته شده Sandblast.

پالتو و کت نهایی (معمولاً رنگ دریایی یا صنعتی) را بمالید.

محافظت از خوردگی:

در صورت نیاز برای محیط های سخت ، قطعات مهم را با پوشش گالوانیز یا اپوکسی.

8. مونتاژ نهایی و کنترل کیفیت
بررسی های گشتاور نهایی ، برچسب زدن ایمنی و نصب پوشش محافظ.

انجام بازرسی نهایی QA مطابق با استانداردهای ISO یا شرکت.

دفترچه راهنمای کار و نگهداری را آماده کنید.

9. بسته بندی و حمل و نقل
بسته بندی:

وینچ را به یک اسکیت چوبی یا فولادی ایمن کنید.

محافظت از زنگ زدگی را در قسمت های در معرض استفاده کنید.

حمل و نقل:

بار برای حمل و نقل داخلی یا بین المللی بر اساس موقعیت مکانی مشتری.





این شرکت یک بستر مدیریت تجهیزات هوشمند نصب کرده است و 310 مجموعه (مجموعه) روبات های کنترل و جوشکاری را نصب کرده است. پس از اتمام برنامه ، بیش از 500 مجموعه (مجموعه) وجود خواهد داشت و نرخ شبکه تجهیزات به 95 ٪ خواهد رسید. 32 خط جوش استفاده شده است ، 50 مورد برنامه ریزی شده است و میزان اتوماسیون کل خط تولید به آن رسیده است.
