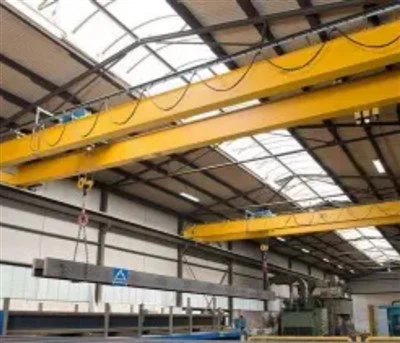

جرثقیل پل تک تیر





1. جرثقیل پل تک تیر یک نوع رایج جرثقیل پل است که معمولاً برای جابجایی و بلند کردن مواد در کارگاه ها، انبارها، کارخانه ها و مکان های دیگر استفاده می شود.

2. جرثقیل پل تک تیر عمدتاً از یک پل افقی (تک تیر) و دو پایه نگهدارنده تشکیل شده است. پل جرثقیل از ناحیه کار کارگاه کارخانه می گذرد و پایه های نگهدارنده در دو طرف روی مسیر قرار می گیرند تا از پایداری جرثقیل در جهت جانبی اطمینان حاصل شود.

3. پل جرثقیل پل تک تیر مجهز به یک یا چند ترولی جرثقیل می باشد که وظیفه بالابر و بالا بردن کالا را بر عهده دارند. چرخ دستی در طول پل در جهت طول کارخانه حرکت می کند و جرثقیل روی چرخ دستی را می توان در جهت عرض پل بالا و پایین برد.

4. ظرفیت بار جرثقیل پل تک تیر به طور کلی کوچک است، مناسب برای حمل بار سبک و متوسط. ظرفیت بار آن معمولا بین 1 تا 20 تن است، اما مشخصات خاص با توجه به طراحی سازندگان مختلف متفاوت خواهد بود.

5. جرثقیل پل تک تیر به طور گسترده ای در کارگاه های تولید، انبارها، مراکز لجستیک، کارخانه های فولاد و مکان های دیگر استفاده می شود، به ویژه در محیط های با فضای محدود، می تواند به طور موثر از فضای عمودی برای جابجایی مواد استفاده کند.

حداکثر ارتفاع بلند کردن: 6 تا 30 متر

گارانتی: 1 سال

وزن (کیلوگرم): 1500 کیلوگرم

حداکثر بار بالابر: 32 تن

دهانه: 7.{1}}.5 متر یا سفارشی

کلاس کاری: A3/A4/A5

ظرفیت بالابری: 3،5،10،16،20،25،32 تن

قدرت: 3P 220--440 V/50HZ 60HZ

دمای کاری:{0}} درجه





1. تیر اصلی

1. تیر اصلی یک جرثقیل پل تک تیر، بخش ساختاری هسته آن است که عمدتا بار جرثقیل را تحمل می کند و از عملکرد جرثقیل پشتیبانی می کند.

2. تیر اصلی یک جرثقیل پل تک تیر معمولاً از یک تیر جعبه یا یک ساختار تیر I استفاده می کند که هر دو به طور مؤثر می توانند بارهای جانبی را تحمل کنند. تیرهای جعبه ای استحکام و پایداری بالاتری دارند، در حالی که تیرهای I سبک تر هستند و برای موارد با بارهای کوچکتر مناسب هستند.

3. تیر اصلی جرثقیل پل تک تیر معمولاً از فولاد با مقاومت بالا ساخته می شود تا اطمینان حاصل شود که ظرفیت باربری و دوام کافی دارد. انتخاب و پردازش فولاد برای ایمنی و عملکرد جرثقیل بسیار مهم است.

4. تیر اصلی یک جرثقیل پل تک تیر باید به طور منظم در طول استفاده بازرسی و نگهداری شود تا از یکپارچگی ساختاری و عملکرد طبیعی آن اطمینان حاصل شود. این شامل بررسی خوردگی فولاد، یکپارچگی نقاط جوش و سایش قطعات اتصال است.

سیستم بالابر

سیستم بالابر یک جرثقیل پل تک تیر جزء اصلی آن است که در واقع برای تکمیل بلند کردن و جابجایی مواد استفاده می شود.

2. سیستم بالابر عمدتا از اجزای زیر تشکیل شده است: بالابر (جرثقیل)، طناب سیم یا زنجیر، موتور، سیستم ترمز، سیستم کنترل، قرقره و دستگاه راهنما.

3. به طور کلی، سیستم بالابر یک جرثقیل پل تک تیر از طریق کار هماهنگ این اجزا به جابجایی مواد کارآمد و ایمن می رسد.



پرتو انتهایی

1. تیر انتهایی جرثقیل پل تک تیر، بخش مهمی از سازه جرثقیل است که عمدتاً وظیفه پشتیبانی از تیر اصلی و تثبیت آن بر روی پایه ها یا مسیرهای تکیه گاه را بر عهده دارد.

2. تیرهای انتهایی جرثقیل پل تک تیر در دو سر تیر اصلی معمولاً در ساختاری افقی یا کمی شیبدار قرار دارند. دو طرف تیر انتهایی به پایه های تکیه گاه متصل می شود که روی ریل های کارگاه یا کارخانه ثابت می شوند. وظیفه اصلی تیر انتهایی تحمل وزن تیر اصلی و توزیع یکنواخت بار تیر اصلی روی پایه ها یا مسیرهای تکیه گاه است. پایداری جرثقیل را در حین کار تضمین می کند. چرخ‌ها یا آهنگ‌ها روی تیر انتهایی نصب می‌شوند که در امتداد مسیرهای کارگاه یا کارخانه حرکت می‌کنند و به کل سیستم جرثقیل اجازه می‌دهند تا در یک محدوده مشخص به صورت جانبی حرکت کنند. تیر انتهایی معمولاً از فولاد با مقاومت بالا ساخته می شود تا استحکام و دوام کافی را فراهم کند. انتخاب و تکنولوژی پردازش فولاد برای عملکرد تیر انتهایی بسیار مهم است.

3. به طور کلی تیر انتهایی نقش مهمی در پشتیبانی و حمل در جرثقیل پل تک تیر دارد و طراحی و نگهداری آن مستقیماً بر پایداری عملیاتی و ایمنی جرثقیل تأثیر می گذارد.

















مکانیزم حرکت جرثقیل

1. مکانیزم حرکت جرثقیل جرثقیل پل تک تیر یکی از اجزای کلیدی جرثقیل است که برای فعال کردن جرثقیل در مسیر افقی روی تیر اصلی استفاده می شود. وظیفه اصلی این مکانیزم دستیابی به حرکت جانبی بر روی تیر اصلی است، به طوری که جرثقیل بتواند محدوده بیشتری را در منطقه کار پوشش دهد.

2. عملکرد جرثقیل یک جرثقیل پل تک تیر معمولاً توسط یک صفحه کنترل یا اهرم عملیاتی کنترل می شود که از طریق آن اپراتور می تواند حرکت جرثقیل را شروع، متوقف کند، تسریع یا کاهش دهد. در برخی از جرثقیل های پل تک شاهی مدرن، ممکن است یک سیستم کنترل از راه دور مجهز شود و اپراتور می تواند حرکت جرثقیل را از راه دور کنترل کند و انعطاف پذیری عملیاتی و ایمنی بیشتری را فراهم کند.

3. به طور کلی، طراحی و نگهداری مکانیزم حرکت جرثقیل برای عملکرد و ایمنی جرثقیل های پل تک تیر بسیار مهم است. از طریق طراحی دقیق و تعمیر و نگهداری موثر، می تواند اطمینان حاصل کند که چرخ دستی به آرامی و کارآمد بر روی پرتو اصلی حرکت می کند و در نتیجه کارایی عملیاتی و قابلیت اطمینان جرثقیل را بهبود می بخشد.





























مکانیزم سفر با چرخ دستی

1. مکانیزم حرکت چرخ دستی جرثقیل پل تک تیر، بخش مهمی از جرثقیل است که وظیفه حرکت چرخ دستی در امتداد جهت عرض تیر اصلی را بر عهده دارد. این مکانیزم جرثقیل را قادر می سازد تا منطقه کاری وسیع تری را روی پرتو اصلی بپوشاند.

2. چرخ دستی جرثقیل پل تک تیر معمولاً از بدنه اتومبیل، دستگاه محرک و چرخ نگهدارنده تشکیل شده است. بدنه خودرو مجهز به براکت برای نصب قلاب یا وینچ جرثقیل است. وظیفه اصلی ترولی حرکت در جهت عرض تیر اصلی برای رسیدن به بلند کردن و انتقال بار است.

3. چرخ های چرخ دستی در امتداد مسیر روی تیر اصلی می چرخند که می تواند ریل راهنما یا ریل فولادی روی تیر اصلی باشد. طراحی چرخ و صاف بودن مسیر مستقیماً بر عملکرد روان ترولی تأثیر می گذارد. به منظور اطمینان از عملکرد پایدار چرخ دستی بر روی پرتو اصلی، طراحی معمولاً شامل دستگاه‌های راهنما است که به ترالی کمک می‌کند در مسیر صحیح باقی بماند و از انحراف یا گیر کردن جلوگیری کند.

4. حرکت و عملکرد چرخ دستی معمولاً توسط یک صفحه کنترل یا یک اهرم کنترل می شود که از طریق آن اپراتور می تواند چرخ دستی را استارت، توقف، شتاب یا کاهش سرعت دهد. در برخی از جرثقیل های پل تک شاهی مدرن، ممکن است یک سیستم کنترل از راه دور مجهز شود که اپراتور را قادر می سازد تا حرکت چرخ دستی را از راه دور کنترل کند و انعطاف پذیری عملیاتی و ایمنی بیشتری را فراهم کند.

طراحی و نگهداری مکانیزم عملیاتی واگن برقی برای عملکرد کلی جرثقیل پل تک تیر بسیار مهم است. از طریق طراحی دقیق و تعمیر و نگهداری منظم، می توان از عملکرد روان و کارآمد ترولی بر روی تیر اصلی اطمینان حاصل کرد و در نتیجه کارایی کار و ایمنی جرثقیل را بهبود بخشید.



6. چرخ جرثقیل

1. چرخ های یک جرثقیل پل تک تیر، جزء کلیدی مکانیزم عملیاتی آن است که وظیفه انتقال بار تیر اصلی به ریل های نگهدارنده را بر عهده دارد و به جرثقیل اجازه می دهد تا به آرامی روی تیر اصلی حرکت کند.

2. چرخ های جرثقیل پل تک تیر معمولاً از فولاد با مقاومت بالا برای تحمل بار و سایش ساخته می شوند. چرخ های فولادی می توانند بارهای زیاد و محیط های کاری سخت را تحمل کنند. چرخ ها می توانند به اشکال مختلف مانند چرخ های توپر یا چرخ های توپی با سوراخ های داخلی باشند. لبه‌های چرخ‌ها معمولاً دارای لبه‌هایی هستند که امکان چرخش صاف روی ریل‌ها را فراهم می‌کنند.

3. چرخ های جرثقیل پل تک تیر در امتداد مسیرها یا ریل های روی تیر اصلی می چرخند. مسیرها می توانند ریل های فولادی نصب شده بر روی تیر اصلی یا ریل های راهنمای طراحی شده خاص باشند. مسیرها باید مرتباً بازرسی و نگهداری شوند تا اطمینان حاصل شود که سطوح آنها صاف و بدون تغییر شکل هستند تا از سایش و عملکرد ناهموار چرخها جلوگیری شود.

چرخ ها جزء مهمی برای عملکرد پایدار یک جرثقیل پل تک تیر هستند. از طریق طراحی و نگهداری دقیق، حرکت صاف چرخ ها بر روی پرتو اصلی تضمین می شود و در نتیجه عملکرد کلی و راندمان کاری جرثقیل را بهبود می بخشد.



قلاب جرثقیل

1. قلاب جرثقیل پل تک تیر یکی از اجزای کلیدی در سیستم بالابر آن است که مستقیماً برای تعلیق و جابجایی بار استفاده می شود. طراحی و عملکرد قلاب بسیار مهم است و به طور مستقیم بر راندمان کار و ایمنی جرثقیل تأثیر می گذارد.

2. ساختار قلاب:

بدنه قلاب: قسمت اصلی قلاب معمولاً خمیده است تا بتواند بار را محکم آویزان کند. طراحی بدنه قلاب باید الزامات استحکام و پایداری را برآورده کند.

نوک قلاب: نوک قلاب قسمتی است که با بار تماس پیدا می کند و معمولاً به گونه ای طراحی می شود که تیزتر باشد تا مواد یا لوازم جانبی را بهتر درک کند.

سوراخ یا قلاب قلاب: قلاب معمولا دارای یک یا چند سوراخ قلاب برای اتصال زنجیر، طناب سیم یا سایر قلاب ها است.

مواد و ساخت:

جنس: قلاب معمولاً از فولاد آلیاژی با استحکام بالا ساخته می شود تا از استحکام و دوام آن در برابر بارهای زیاد اطمینان حاصل شود. انتخاب فولاد و فرآیند عملیات حرارتی برای عملکرد قلاب بسیار مهم است.

فرآیند ساخت: فرآیند تولید قلاب شامل فرآیندهایی مانند آهنگری، عملیات حرارتی و عملیات سطحی برای اطمینان از استحکام کافی و مقاومت در برابر سایش است.

ظرفیت بار:

بار نامی: بار نامی قلاب باید حداکثر ظرفیت بار جرثقیل را برآورده کند یا بیشتر از آن باشد. در طراحی و ساخت قلاب باید حداکثر مقدار بار کاری برای اطمینان از ایمنی در نظر گرفته شود.

ضریب ایمنی: طراحی قلاب باید شامل یک فاکتور ایمنی خاص برای مقابله با اضافه بار یا موقعیت های غیرمنتظره باشد.

3. به طور خلاصه، به عنوان یک جزء مهم جرثقیل پل تک پرتو، طراحی، ساخت و نگهداری قلاب باید به شدت از استانداردهای ایمنی و الزامات فنی پیروی کند تا اطمینان حاصل شود که جرثقیل می تواند عملیات جابجایی مواد را به طور موثر و ایمن انجام دهد.



موتور

1. موتور جرثقیل پل تک شاهین منبع انرژی اصلی برای عملیات و کنترل جرثقیل است. وظیفه اصلی موتور راندن قسمت های مختلف جرثقیل از جمله چرخ دستی، کالسکه و سیستم بالابر خود جرثقیل است.

2. اطلاعات دقیق در مورد موتور جرثقیل پل تک شاهین در زیر آمده است:

انواع موتور:

موتورهای AC: اکثر جرثقیل های پل تک تیر از موتورهای AC به دلیل ساختار ساده، هزینه نگهداری کم و عملکرد قابل اعتمادشان استفاده می کنند. موتورهای AC برای کاربردهایی که نیاز به کار مداوم دارند مناسب هستند.

موتورهای DC: برخی از برنامه ها ممکن است از موتورهای DC استفاده کنند، به ویژه در برنامه هایی که به کنترل سرعت دقیق تر و گشتاور راه اندازی بالاتر نیاز دارند.

وظایف موتور:

راندن چرخ دستی: موتور چرخ دستی را از طریق کاهنده و سیستم انتقال حرکت می دهد تا آن را در امتداد عرض پرتو اصلی حرکت دهد.

راندن کالسکه: موتور همچنین می تواند کالسکه را به حرکت درآورد تا آن را در طول پرتو اصلی حرکت دهد و در نتیجه به حرکت جانبی جرثقیل در ناحیه کار دست یابد.

راندن سیستم بالابر: موتور سیستم بالابر را از طریق یک وینچ یا زنجیر به حرکت در می آورد تا بلند کردن و پایین آوردن بار کامل شود.

سیستم کنترل:

مبدل فرکانس: برخی از جرثقیل های مدرن مجهز به مبدل های فرکانس هستند که می توانند سرعت و گشتاور موتور را برای دستیابی به کنترل دقیق تر و بازده انرژی بالاتر تنظیم کنند.

سیستم کنترل الکتریکی: عملکرد موتور معمولاً توسط یک سیستم کنترل الکترونیکی مدیریت می شود که شامل عملکردهایی مانند راه اندازی، توقف، شتاب گیری و کاهش سرعت می باشد. سیستم کنترل الکترونیکی می تواند یک پانل عملیات دستی، سوئیچ های دکمه ای یا یک رابط صفحه نمایش لمسی مدرن باشد.

3. به طور کلی، موتور الکتریکی نقش حیاتی در جرثقیل پل تک تیر ایفا می کند و عملکرد و نگهداری آن به طور مستقیم بر کارایی و ایمنی جرثقیل تأثیر می گذارد. با انتخاب صحیح و نگهداری دقیق موتور الکتریکی می توان از عملکرد پایدار و استفاده طولانی مدت جرثقیل اطمینان حاصل کرد.

.



سیستم دزدگیر نور و صدا& سوئیچ محدود

1. سیستم هشدار صوتی و بصری و سوئیچ محدود جرثقیل پل تک تیرچه اجزای مهمی برای اطمینان از عملکرد ایمن جرثقیل هستند. این سیستم ها به نظارت و کنترل عملکرد جرثقیل کمک می کنند تا از اضافه بار، کارکرد نادرست و سایر خطرات ایمنی احتمالی جلوگیری شود.

سیستم هشدار صوتی و نوری جرثقیل پل تک تیر

سیستم هشدار صدا و نور از طریق ترکیبی از صدا و نور به اپراتور یا پرسنل اطراف هشدار می دهد تا خطرات احتمالی یا وضعیت غیرعادی تجهیزات را به اپراتور یا پرسنل اطراف یادآوری کند. معمولاً برای صدور هشدارهایی مانند راه اندازی تجهیزات، توقف، اضافه بار، خرابی و غیره استفاده می شود تا اطمینان حاصل شود که اپراتور می تواند اقدامات به موقع انجام دهد. سیستم هشدار صدا و نور معمولاً در یک موقعیت آشکار بر روی جرثقیل نصب می شود تا اطمینان حاصل شود که اپراتور و پرسنل اطراف می توانند به وضوح سیگنال هشدار را بشنوند و ببینند. شدت صدا و نور را با توجه به محیط کار و نیازها تنظیم کنید تا مطمئن شوید که سیستم هشدار می تواند به طور موثر هشدارها را منتقل کند.

3. سوئیچ محدود جرثقیل پل تک تیر

سوئیچ محدود برای نظارت بر موقعیت هر قسمت متحرک جرثقیل برای جلوگیری از تجاوز از محدوده کاری از پیش تعیین شده استفاده می شود. این به محافظت از تجهیزات در برابر آسیب و اطمینان از عملکرد ایمن کمک می کند. هنگامی که بخشی از جرثقیل به موقعیت تعیین شده توسط سوئیچ محدود نزدیک می شود یا به موقعیت تعیین شده می رسد، سوئیچ حد به طور خودکار باعث توقف حرکت بیشتر تجهیزات می شود. کلیدهای محدود معمولاً در موقعیت های کلیدی تیر اصلی، چرخ دستی، کالسکه و سایر قطعات متحرک نصب می شوند. موقعیت نصب باید با توجه به طراحی خاص و الزامات کاری تعیین شود.

اشکال زدایی: پس از نصب، سوئیچ محدود باید اشکال زدایی شود تا اطمینان حاصل شود که می تواند موقعیت از پیش تعیین شده را به دقت تشخیص دهد و در صورت لزوم اقدامات حفاظتی مربوطه را آغاز کند. کلیدهای محدود معمولاً در موقعیت های کلیدی تیر اصلی، چرخ دستی، کالسکه و سایر قطعات متحرک نصب می شوند. موقعیت نصب باید با توجه به طراحی خاص و الزامات کاری تعیین شود. پس از نصب، سوئیچ محدود باید اشکال زدایی شود تا اطمینان حاصل شود که می تواند موقعیت از پیش تعیین شده را به دقت تشخیص دهد و در صورت لزوم اقدامات حفاظتی مربوطه را آغاز کند.

4. به طور کلی، سیستم های هشدار صوتی و بصری و سوئیچ های محدود نقش ایمنی حیاتی را در جرثقیل های سقفی تک تیر ایفا می کنند و تضمین می کنند که جرثقیل می تواند به طور ایمن و کارآمد در طول عملیات کار کند. با طراحی، نصب و نگهداری صحیح این سیستم ها می توان ایمنی و قابلیت اطمینان جرثقیل را به میزان قابل توجهی بهبود بخشید.

دستگاه های ایمنی

1. تجهیزات ایمنی جرثقیل های پل تک شاهین بخش مهمی از تضمین عملکرد ایمن و کارآمد جرثقیل در حین کار است. از این دستگاه ها برای جلوگیری از حوادث و حفظ ایمنی تجهیزات و پرسنل استفاده می شود.

2. موارد زیر تجهیزات ایمنی متداول و عملکرد جرثقیل های پل تک شاهین است

سیستم کنترل الکتریکی

عملکرد: مدیریت موتور و سایر تجهیزات الکتریکی جرثقیل، ارائه عملکردهای کنترل و حفاظت دقیق.

ترکیب: تابلو کنترل برق، اینورتر، رله.

عملکرد: اطمینان از عملکرد طبیعی موتور و جلوگیری از خرابی الکتریکی.

دستگاه توقف اضطراری

عملکرد: به سرعت تمام حرکات جرثقیل را در مواقع اضطراری متوقف کنید.

ترکیب: دکمه توقف اضطراری، سیستم توقف اضطراری.

عملکرد: در صورت وقوع حادثه یا اضطراری، برای اطمینان از ایمنی، به سرعت برق را قطع کنید.

سیستم ترمز

عملکرد: حرکت جرثقیل را برای توقف و نگه داشتن کنترل کنید.

ترکیب: ترمز الکترومغناطیسی، ترمز هیدرولیک، دیسک ترمز.

عملکرد: از خاموش شدن صاف جرثقیل برای جلوگیری از سر خوردن اجسام سنگین به پایین یا حرکت ناپایدار جرثقیل اطمینان حاصل کنید.

سیستم ضد برخورد

عملکرد: از برخورد جرثقیل و سایر تجهیزات یا ساختمان ها جلوگیری کنید.

ترکیب: آشکارساز رادار، حسگر لیزری، دستگاه هشدار.

عملکرد: نظارت بر محیط اطراف، هشدار خودکار یا توقف حرکت جرثقیل.

سپر ایمنی

عملکرد: اپراتور را از تماس مستقیم با بخش های عملیاتی جرثقیل محافظت کنید.

ترکیب: سپر فلزی، صفحه محافظ مش.

عملکرد: جلوگیری از تماس پرسنل با دمای بالا، قطعات چرخان یا آویزان کردن اجسام سنگین برای جلوگیری از تصادف.

3. از طریق پیکربندی و نگهداری این تجهیزات ایمنی، خطرات ایمنی در حین عملیات را می توان به طور موثری پیشگیری و کاهش داد و از عملکرد ایمن جرثقیل های پل تک تیر در محیط های کاری مختلف اطمینان حاصل کرد.

حالت کنترل

حالت کنترل جرثقیل پل تک تیر، حالت عملکرد و انعطاف پذیری جرثقیل را تعیین می کند. حالت‌های کنترل مختلف با محیط‌های کاری مختلف و الزامات عملیاتی سازگار می‌شوند و اطمینان می‌دهند که جرثقیل می‌تواند وظایف را به طور موثر و ایمن انجام دهد.

2. حالت های کنترل اصلی جرثقیل های پل تک تیر و ویژگی های آنها به شرح زیر است:

حالت کنترل اتوماسیون

ویژگی ها:

حالت عملیات: کنترل کاملاً خودکار از طریق یک سیستم کنترل کامپیوتری یا PLC (کنترل کننده منطقی قابل برنامه ریزی).

دقت بالا: قادر به دستیابی به کنترل دقیق حرکت، نظارت بر بار، عملیات برنامه ریزی شده و غیره.

یکپارچه‌سازی داده‌ها: معمولاً با حسگرها، سیستم‌های مانیتورینگ و سیستم‌های جمع‌آوری داده‌ها برای ارائه عملکردهای نظارت و تحلیل داده‌ها در زمان واقعی یکپارچه می‌شوند.

سناریوهای قابل اجرا:

خطوط تولید بسیار خودکار یا محیط های عملیاتی در مقیاس بزرگ که نیاز به کنترل و نظارت دقیق دارند.

مواردی با نیازهای بالا برای اتوماسیون و نیاز به کاهش عملیات دستی.

حالت کنترل مختلط

ویژگی ها:

حالت عملکرد: با ترکیب مزایای حالت های کنترل دستی، کنترل از راه دور و اتوماسیون، انواع حالت های کنترل ارائه می شود.

انعطاف پذیری: اپراتور می تواند در صورت نیاز بین حالت های کنترل مختلف جابجا شود تا با نیازهای عملیاتی مختلف سازگار شود.

سازگاری: قادر به انجام وظایف عملیاتی پیچیده در حالی که انعطاف پذیری و ایمنی عملیاتی را تضمین می کند.

سناریوهای قابل اجرا:

مواردی که برای انطباق با الزامات عملیاتی مختلف، مانند محیط‌های پیچیده صنعتی یا تغییر مکان‌های ساخت و ساز، باید چندین روش کنترل ادغام شوند.

سیستم نظارت و کنترل کامپیوتری

ویژگی ها:

روش عملیات: نظارت و کنترل از طریق یک سیستم کامپیوتری شامل رابط کاربری گرافیکی (GUI) و نرم افزار کنترل پیشرفته.

داده های زمان واقعی: وضعیت تجهیزات، داده های بار، تاریخچه عملیات و سایر اطلاعات را در زمان واقعی ارائه می دهد و از نظارت و کنترل از راه دور پشتیبانی می کند.

هوشمند: عملکردهای هوشمند مانند تعمیر و نگهداری پیش بینی، تشخیص خودکار و هشدار خطا قابل تحقق است.

سناریوهای قابل اجرا:

کارخانه های بزرگ یا برنامه های کاربردی با فناوری پیشرفته که نیاز به تجزیه و تحلیل داده های پیشرفته و کنترل هوشمند دارند.

محیط هایی با تقاضای بالا برای نظارت در زمان واقعی و عملیات از راه دور.

سیستم کنترل حفاظت ایمنی

ویژگی ها:

روش عملیات: عملکردهای مختلف کنترل ایمنی مانند حفاظت از اضافه بار، کنترل محدودیت، خاموش شدن اضطراری و غیره را یکپارچه کنید.

عملکرد حفاظت: به طور خودکار اقدامات حفاظتی را هنگامی که جرثقیل غیرعادی است یا بار بیش از حد بارگذاری می شود فعال می کند تا از آسیب تجهیزات و حوادث ایمنی جلوگیری شود.

هشدار خودکار: سیستم می تواند به طور خودکار زنگ خطر را به صدا درآورد و اقداماتی را برای جلوگیری از خطر بیشتر انجام دهد.

سناریوهای قابل اجرا:

تمام محیط های عملیاتی جرثقیل، به ویژه مناطق پرخطر و مواردی که نیاز به کنترل ایمنی دقیق دارند.

سناریوهای عملیاتی با الزامات ایمنی بالا برای اطمینان از ایمنی تجهیزات و پرسنل.

انتخاب حالت کنترل مناسب می تواند کارایی عملیاتی و ایمنی جرثقیل پل تک تیر را بهبود بخشد. انتخاب حالت کنترل مناسب با توجه به نیازهای کاری خاص و محیط عملیاتی، کلید تضمین عملکرد کارآمد تجهیزات است.





طرح





داده های فنی اصلی





1. ساختار ساده، نصب و نگهداری آسان

طراحی ساده: ساختار جرثقیل پل تک پرتو نسبتاً ساده است، عمدتاً از تیر اصلی، واگن برقی، مکانیزم در حال حرکت چرخ دستی و سیستم بالابر تشکیل شده است. این امر طراحی، نصب و نگهداری آن را نسبتاً آسان می کند.

تعمیر و نگهداری راحت: با توجه به ساختار ساده، مشکلات را می توان به سرعت در طول تعمیر و نگهداری و تعمیرات اساسی یافت و زمان و هزینه تعمیر و نگهداری را کاهش داد.

2. استفاده از فضا بالا

استفاده موثر از فضا: جرثقیل پل تک تیر بالای کارگاه معلق است و فضای زمین را اشغال نمی کند که فضای عملیاتی و فضای عبور بیشتری را برای کف کارگاه فراهم می کند.

صرفه جویی در فضا: برای محیط های صنعتی که به مناطق وسیعی از کاربری زمینی نیاز دارند مانند کارگاه ها و انبارها مناسب است.

3. ظرفیت بار و پایداری

ظرفیت بار: طرح جرثقیل پل تک پرتو می تواند بار زیادی را حمل کند و برای جابجایی مواد متوسط ​​تا سنگین مناسب است.

پایداری: سازه تک تیر از پایداری خوبی برخوردار است، به ویژه هنگامی که بار به طور مساوی توزیع می شود، می تواند عملکرد بالابری پایدار را ارائه دهد.

4. عملیات انعطاف پذیر

حالت های کنترل چندگانه: جرثقیل پل تک پرتو را می توان با حالت های مختلف کنترل مانند کنترل دستی، کنترل از راه دور، کنترل زمینی و غیره برای رفع نیازهای عملیاتی مختلف پیکربندی کرد.

کنترل دقیق: جرثقیل های پل تک شاهی مدرن مجهز به سیستم های کنترلی هستند که امکان کنترل دقیق بار و حرکت را فراهم می کند و برای موقعیت هایی که نیاز به عملیات با دقت بالا دارند مناسب هستند.

5. راندمان کاری بالا

عملکرد کارآمد: جرثقیل های پل تک تیر می توانند به سرعت بارها را جابجا کرده و بلند کنند و کارایی کار را بهبود بخشند، به ویژه در محیط های کاری که نیاز به جابجایی مکرر مواد دارند.

پاسخ سریع: در محیط های کاری با شدت بالا، جرثقیل می تواند به سرعت به دستورالعمل های اپراتور پاسخ دهد و زمان کار را کاهش دهد.

6. سازگاری قوی

کاربردهای متعدد: مناسب برای انواع صنایع مانند تولید، انبارداری، تدارکات و ساخت و ساز. قادر به عملکرد موثر در محیط ها و شرایط کاری مختلف.

تنظیم انعطاف پذیر: تنظیمات پیکربندی را می توان با توجه به نیازهای کاری خاص و شرایط محیطی، مانند افزودن دستگاه های محافظ، اصلاح سیستم های کنترل و غیره انجام داد.





1. تولید

تولید کارگاهی: در کارگاه های تولیدی از جرثقیل های پل تک تیر برای جابجایی مواد اولیه، محصولات نیمه تمام و محصولات نهایی به منظور بهبود راندمان خطوط تولید استفاده می شود.

مونتاژ و نگهداری: برای مونتاژ و نگهداری ماشین آلات یا تجهیزات بزرگ مناسب است و می تواند به راحتی قطعات سنگین را بلند کند.

2. انبارداری و تدارکات

جابجایی مواد: در انبارها و مراکز لجستیک از جرثقیل های پل تک تیر برای جابجایی و چیدن کالاهای مختلف برای بهبود کارایی انبارداری و توزیع استفاده می شود.

بارگیری و تخلیه بار: مناسب برای بارگیری و تخلیه کالا، جابجایی اقلام یا تجهیزات بزرگ به ویژه بین قفسه های ذخیره سازی و کانال های تدارکات.

3. صنعت ساختمان

محل ساخت و ساز: در سایت های ساختمانی، جرثقیل های پل تک تیر برای بلند کردن مصالح ساختمانی، میله های فولادی و قطعات پیش ساخته برای پشتیبانی از پیشرفت ساخت و ساز استفاده می شود.

نصب تجهیزات: برای نصب و تنظیم تجهیزات یا تأسیسات ساختمانی بزرگ برای اطمینان از ساخت و ساز صاف استفاده می شود.

4. صنعت فولاد

جابجایی فولاد: در کارخانه های فولاد، جرثقیل های پل تک تیر برای جابجایی و روی هم چیدن فولادهای سنگین مانند کلاف های فولادی، صفحات فولادی و پروفیل ها استفاده می شود.

عملیات کوره: قابل استفاده برای انتقال فولاد مذاب از کوره به قالب یا انتقال فولاد در خط تولید.

5. کشتی سازی

مونتاژ بدنه: در کارخانه کشتی سازی از جرثقیل های پل تک تیر برای بلند کردن و مونتاژ قسمت های مختلف بدنه استفاده می شود.

تعمیر کشتی: برای بلند کردن و جابجایی قطعات، تجهیزات و ابزار کشتی استفاده می شود.

6. صنعت انرژی

نصب تجهیزات برق: برای نصب و نگهداری تجهیزات بزرگ قدرت مانند ترانسفورماتورها و ژنراتورها استفاده می شود.

تعمیر و نگهداری تاسیسات انرژی: در تاسیساتی مانند نیروگاه های نفت، گاز و هسته ای، تجهیزات و قطعات بزرگ جابجا و نصب می شود.





1. مرحله طراحی

تجزیه و تحلیل نیاز: مشخصات، ظرفیت بار، محدوده کاری، روش کنترل و غیره جرثقیل را با توجه به نیاز مشتری و محیط کاری تعیین کنید.

طراحی مقدماتی: یک طرح اولیه طراحی شامل طراحی قطعات کلیدی مانند تیر اصلی، چرخ دستی، مکانیزم حرکت چرخ دستی و سیستم بالابر را تهیه کنید.

طراحی تفصیلی: نقشه های کامل طراحی دقیق و اسناد فنی شامل طراحی سازه، انتخاب مواد، محاسبات مکانیکی، سیستم الکتریکی و غیره.

بررسی طراحی: برای اطمینان از اینکه همه طرح ها با استانداردهای ایمنی و الزامات مشتری مطابقت دارند، بازبینی طراحی را انجام دهید.

2. تهیه مواد

انتخاب مواد: مواد مناسب مانند فولاد، آلیاژ آلومینیوم، مواد جوشکاری، اجزای الکتریکی و غیره را با توجه به الزامات طراحی انتخاب کنید.

انتخاب تامین کننده: تامین کنندگان واجد شرایط را برای تهیه مواد انتخاب کنید تا از کیفیت و زمان تحویل مواد اطمینان حاصل کنید.

بازرسی مواد: مواد خریداری شده را بررسی کنید تا مطمئن شوید که الزامات طراحی و استانداردهای کیفیت را برآورده می کنند.

3. مرحله ساخت

پردازش: پرتو اصلی، چرخ دستی، چرخ دستی و سایر اجزاء از جمله برش، جوشکاری، حفاری، ماشینکاری و غیره را پردازش کنید.

درمان سطح: عملیات سطحی قطعات پردازش شده مانند رنگ آمیزی، عملیات ضد زنگ، عملیات حرارتی و غیره برای بهبود دوام و ظاهر.

مونتاژ: مونتاژ قطعات، از جمله مونتاژ تیر اصلی، چرخ دستی، مکانیزم حرکت چرخ دستی، سیستم بالابر، سیستم کنترل و غیره.

4. مرحله مونتاژ

مونتاژ اولیه: مونتاژ اولیه در کارخانه برای بررسی تطابق و دقت نصب هر جزء انجام می شود.

اشکال زدایی: جرثقیل را پس از مونتاژ اولیه، از جمله سیم کشی سیستم الکتریکی، تنظیم سیستم کنترل، اشکال زدایی عملیات ترولی و چرخ دستی و غیره، رفع اشکال کنید.

عملیات آزمایشی: عملیات آزمایشی برای آزمایش عملکردهای مختلف جرثقیل مانند بلند کردن، پایین آوردن، جابجایی، ظرفیت بار و غیره برای اطمینان از عملکرد عادی تجهیزات انجام می شود.

5. آزمایش و بازرسی

تست عملکرد: تست عملکرد جرثقیل، از جمله تست بار، تست سرعت، تست پایداری و غیره، برای اطمینان از عملکرد آن در شرایط کاری واقعی.

بازرسی ایمنی: تجهیزات و سیستم های ایمنی جرثقیل مانند زنگ صدا و نور، سوئیچ محدود، دستگاه حفاظت اضافه بار و غیره را بررسی کنید تا از مطابقت با استانداردهای ایمنی اطمینان حاصل کنید.

بازرسی کیفیت: یک بازرسی کیفیت جامع در کل دستگاه انجام دهید تا مطمئن شوید که همه اجزا و سیستم ها با الزامات طراحی و استانداردهای کیفیت مطابقت دارند.

6. بازرسی نهایی

بازرسی ظاهری: ظاهر جرثقیل، از جمله پوشش، اتصالات جوش، آرم ها و غیره را بررسی کنید تا مطمئن شوید که الزامات مشتری و استانداردهای زیبایی شناسی را برآورده می کند.

تهیه اسناد: اسناد فنی مربوطه مانند دفترچه راهنمای عملیات، راهنمای نگهداری، گواهی انطباق و غیره را تهیه و همراه با تجهیزات به مشتریان تحویل دهید.

7. تحویل و نصب

حمل و نقل: حمل و نقل جرثقیل را سازماندهی کنید تا اطمینان حاصل شود که در طول حمل و نقل آسیبی نمی بیند.

نصب در محل: برای اطمینان از نصب صحیح و عملکرد عادی جرثقیل، در محل مشتری نصب و اشکال زدایی کنید.

آموزش مشتری: برای اطمینان از اینکه آنها می توانند به طور ایمن و موثر از جرثقیل استفاده کنند، آموزش عملیات و نگهداری را به مشتریان ارائه دهید.

8. خدمات پس از فروش

تعمیر و نگهداری و پشتیبانی: ارائه خدمات تعمیر و نگهداری تجهیزات و پشتیبانی فنی برای اطمینان از عملکرد پایدار طولانی مدت تجهیزات.

رسیدگی به عیب: مشکلاتی را که مشتریان در حین استفاده با آن مواجه می شوند رسیدگی کنید و پشتیبانی فنی لازم و خدمات تعویض قطعات یدکی را ارائه دهید.

مجموعه بازخورد: جمع آوری بازخورد مشتری، بهبود و بهینه سازی، و بهبود کیفیت محصول و سطح خدمات.







بازرسی مواد

بازرسی کیفیت: بازرسی کیفیت دقیق بر روی مواد اولیه خریداری شده انجام می شود تا اطمینان حاصل شود که آنها با الزامات طراحی و استانداردهای ملی مطابقت دارند.

ذخیره سازی مواد: مواد واجد شرایط طبق طبقه بندی برای جلوگیری از خوردگی یا آسیب نگهداری می شوند.

برش و شکل دهی

برش فولاد: از برش پلاسما، برش لیزری یا برش شعله و سایر فناوری ها برای برش فولاد با توجه به اندازه نقشه طراحی استفاده کنید.

پردازش شکل دهی: ورق فولادی را از طریق خمش، نورد، جوشکاری و سایر فرآیندها برای تولید تیر اصلی، تیر انتهایی و سایر قطعات ساختاری تشکیل دهید.

جوشکاری

جوش اجزاء: قطعات فولادی برش خورده و شکل گرفته در سازه های اصلی مانند تیر اصلی، تیر انتهایی و چرخ دستی جوش داده می شوند. فرآیند جوشکاری باید به شدت کنترل شود تا از استحکام ساختاری و کیفیت جوش اطمینان حاصل شود.

بازرسی جوش: از فناوری تست غیر مخرب (مانند آزمایش اولتراسونیک، تست رادیوگرافی) برای بازرسی جوش ها استفاده کنید تا از عدم وجود ترک یا نقص دیگر اطمینان حاصل کنید.

ماشینکاری

ماشینکاری دقیق: ماشینکاری دقیق بر روی اجزای کلیدی جرثقیل مانند مجموعه چرخ ها، صندلی های بلبرینگ، قرقره ها و غیره انجام می شود تا از دقت ابعادی و کیفیت سطح آنها اطمینان حاصل شود.

مونتاژ کل دستگاه

مونتاژ عمومی: بر اساس پیش مونتاژ، مونتاژ کلی جرثقیل شامل نصب نهایی تیر اصلی، تیر انتهایی، مکانیزم بالابر، مکانیزم راه رفتن و غیره انجام می شود.

راه اندازی و تست

تحت شرایط دینامیکی، عملکرد عملیاتی جرثقیل، از جمله تست بلند کردن، راه رفتن، فرمان و سایر عملکردها آزمایش می شود. اندازه کلی جرثقیل پل مونتاژ شده برای اطمینان از اینکه تمام ابعاد مطابق با الزامات طراحی هستند بررسی می شود.

سمپاشی و درمان ضد خوردگی

عملیات سطحی زدودن زنگ زدگی: زدودن زنگ روی سطح جرثقیل، روش های متداول شامل سندبلاست، ترشی و ... پاشش پرایمر: برای جلوگیری از اکسید شدن و خوردگی فلز، پرایمر ضد خوردگی را روی سطح تیمار شده اسپری کنید. پاشش روکش پاشش رنگ: پوشش رویی را مطابق با نیاز مشتری یا استانداردهای صنعتی اسپری کنید تا جلوه ای محافظ و تزئینی به جرثقیل بدهید. علامت گذاری: پس از پاشش، اطلاعات شناسایی جرثقیل را مطابق با مشخصات مانند مدل، بار نامی و ... علامت گذاری کنید.

کارخانه و نصب

بسته بندی و حمل و نقل

حفاظت از بسته بندی: اجزای کلیدی جرثقیل را به صورت محافظ بسته بندی کنید تا از آسیب در حین حمل و نقل جلوگیری کنید. ترتیب حمل و نقل: با توجه به اندازه تجهیزات و شرایط حمل و نقل، یک روش حمل و نقل مناسب را برای حمل جرثقیل به محل مشتری انتخاب کنید.

پذیرش و تحویل

پذیرش مشتری

پذیرش در محل: مشتری برای بررسی عملکرد و کیفیت تجهیزات، پذیرش در محل جرثقیل را با توجه به شرایط قرارداد و مشخصات فنی انجام می دهد.

رفع مشکل: در صورت مشاهده هرگونه مشکل، سازنده باید به موقع آنها را اصلاح کند تا اطمینان حاصل شود که تجهیزات به طور کامل نیازهای مشتری را برآورده می کند. آموزش تحویل و استفاده: سازنده معمولا اپراتورهای مشتری را آموزش می دهد تا اطمینان حاصل کند که جرثقیل می توانند به درستی و ایمن کار کنند.

تگ های محبوب: جرثقیل پل تک تیرچه ای، تولید کنندگان، تامین کنندگان، جرثقیل پل تک تیر چین، کارخانه
