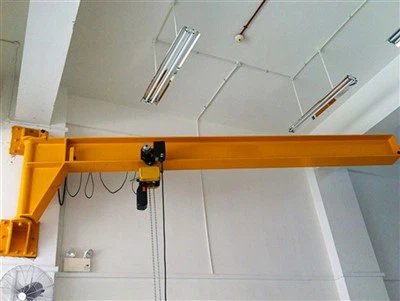

جیب دیواری نصب شده

جرثقیل جیب دیواری یک محلول بلند کردن جمع و جور و همه کاره است که برای کنترل مواد کارآمد در فضاهای محدود طراحی شده است. روی یک دیوار یا ستون نصب شده است و رونق چرخشی برای بلند کردن ، حرکت و بارهای موقعیت با دقت فراهم می کند. ایده آل برای کارگاه ها ، خطوط مونتاژ ، بارگیری اسکله ها و مناطق ذخیره سازی ، در حالی که در فضای کف صرفه جویی می کند ، بهره وری را افزایش می دهد.

1. طراحی صرفه جویی در فضا
مستقیماً به دیوارها یا ستون های ساختاری سوار می شود و نیاز به فضای کف را از بین می برد.

ایده آل برای مناطقی که فضای محدودی برای جرثقیل های سربار سنتی دارند.

2. چرخش 180 درجه یا 360 درجه
جیب های دیواری به طور معمول چرخش 180 درجه را برای کار در امتداد یک دیوار ارائه می دهند.

JIB های ستون نصب شده می توانند چرخش 360 درجه را برای پوشش کامل فراهم کنند.

3. ظرفیت بار بالا
در ظرفیت های مختلف از 250 کیلوگرم تا 5 ، {2}}} kg (بسته به طراحی) موجود است.

ساخت و ساز قوی دوام و ایمنی را تضمین می کند.

4. طول رونق قابل تنظیم
طول بوم از 2 متر تا 10 متر متفاوت است ، قابل تنظیم برای نیازهای فضای کاری.

5. عملکرد صاف و دقیق
گزینه های چرخش دستی یا موتوری.

سازگاری برقی یا پنوماتیک بالابر برای بلند کردن بی دردسر.

6. تعمیر و نگهداری کم و نصب آسان
قطعات متحرک حداقل نیازهای نگهداری را کاهش می دهد.

برای مونتاژ سریع و ادغام در سازه های موجود مهندسی شده است.

جرثقیل جیب دیواری یک محلول بلند کردن جمع و جور است که برای استفاده در فضاهای محدود که فضای کف آن محدود است ، طراحی شده است. این برنامه از چندین مؤلفه کلیدی تشکیل شده است که برای تسهیل کار با بار صاف و کارآمد با هم کار می کنند. در اینجا اجزای اصلی جرثقیل جیب دیواری وجود دارد:

1. براکت دیوار (پشتیبانی نصب)
پشتیبانی ساختاری را فراهم می کند و جرثقیل جیب را به دیوار یا ستون لنگر می زند.

باید به طور ایمن به یک دیوار باربری یا ساختار تقویت شده چسبانده شود.

بسته به طراحی ، می تواند ثابت یا محوری باشد.

2. رونق (بازوی جیب)
پرتوی افقی که به بیرون امتداد می یابد تا شعاع بلند کردن را فراهم کند.

برای پوشش بیشتر می تواند ثابت (ثابت) یا چرخش (خوابیده) باشد.

ساخته شده از فولاد (طراحی I-Beam یا Tubular) برای استحکام و دوام.

3. مکانیسم چرخش (واحد آتشی) (در صورت چرخش)
اجازه می دهد تا رونق بچرخد ، به طور معمول تا 180 درجه -200 درجه (برخی از مدل ها 360 درجه را با پشتیبانی اضافی ارائه می دهند).

شامل یاتاقان های آستین یا یاطاقان محوری برای حرکت صاف است.

4. بالابر و چرخ دستی
بالابر برقی یا دستی - دستگاه بلند کردن (بالابر زنجیره ای ، بالابر طناب سیم یا بالابر اهرم) که به صورت عمودی حرکت می کند.

واگن برقی - در طول رونق حرکت می کند تا بار را قرار دهد.

برای کار ساده تر می تواند فشار دستی یا موتوری باشد.

5. توقف پایان (توقف رونق)
دستگاه های ایمنی در انتهای رونق برای جلوگیری از غلبه بر واگن برقی.

6. محدود کننده بار (اختیاری)
تضمین می کند که جرثقیل فراتر از ظرفیت امتیاز خود بیش از حد بارگذاری نشده است.

7. سیستم کنترل (برای جرثقیل های مجهز)
کنترل آویز (سیمی یا بی سیم) برای بهره برداری از برقی و چرخ دستی.

8. ساختار تقویت (در صورت لزوم)
ستون های مهاربندی یا پشتیبانی اضافی ممکن است برای برنامه های سنگین مورد نیاز باشد.

جرثقیل جیب دیواری یک راه حل بلند کردن جمع و جور و همه کاره است که مزایای مختلفی را ارائه می دهد ، به خصوص در امکاناتی که دارای فضای کف محدود است. در اینجا مزایای اصلی:

1. طراحی صرفه جویی در فضا
مستقیماً به یک دیوار یا ستون سوار می شود و فضای کف با ارزش را آزاد می کند.

ایده آل برای کارگاه ها ، انبارها و خطوط تولیدی که جرثقیل های کف نصب شده غیر عملی هستند.

2. مقرون به صرفه
هزینه های نصب و نگهداری پایین تر در مقایسه با جرثقیل های جیب آزاد.

نیازی به ساختارها یا پایه های پشتیبانی اضافی نیست.

3. قابلیت مانور بهبود یافته
چرخش 180 درجه یا 360 درجه (بسته به مدل) را برای موقعیت یابی دقیق بار فراهم می کند.

با کاهش نیاز به دست زدن به دستی یا لیفتراک ، بهره وری را افزایش می دهد.

4. نصب و جابجایی آسان
می توان بر روی دیوارهای موجود یا ستون های تقویت شده نصب کرد.

برخی از مدل ها مدولار هستند و در صورت تغییر چیدمان فضای کاری امکان جابجایی را فراهم می کنند.

5. کار همه کاره
مناسب برای بلند کردن نور تا بارهای متوسط ​​(به طور معمول تا 2 تن ، اما برخی از مدل های سنگین بالاتر می روند).

با بالابرها ، تعادل ها یا بلوک های زنجیره ای دستی خوب کار می کند.

6. ایمنی پیشرفته
با به حداقل رساندن بلند کردن دستی ، فشار کارگر را کاهش می دهد.

برای عملکرد ایمن تر می تواند به محدود کننده های بار و ویژگی های ضد برخورد باشد.

7. قابل تنظیم و ارتفاع قابل تنظیم
طول بوم قابل تنظیم و ارتفاعات نصب متناسب با نیازهای خاص فضای کاری.

8. ایده آل برای کارهای تکراری
ایده آل برای خطوط مونتاژ ، اسکله های بارگذاری و تمایل به دستگاه در جایی که به بالابر تکراری نیاز باشد.

جیب نصب شده دیواری یک محلول بلند کردن جمع و جور است که برای برنامه هایی که فضای کف آن محدود است یا در جایی که تحرک لازم نیست ، طراحی شده است. این شامل یک رونق افقی (بازوی جیب) است که به یک دیوار یا ستون نصب شده است و امکان چرخش و بلند کردن در یک منطقه کاری خاص را فراهم می کند. در اینجا برخی از کاربردهای متداول از جیب های دیواری نصب شده است:

1. خطوط تولید و مونتاژ
بلند کردن و موقعیت یابی در ایستگاه های مونتاژ.

دست زدن به ابزار ، قطعات ماشین آلات یا قطعه های کاری در مناطق تولید.

2. انبارداری و تدارکات
بارگیری/تخلیه کالا از قفسه ها یا نوار نقاله.

حرکت وسایل بسته بندی شده در فضای ذخیره سازی تنگ.

3. فروشگاه های تعمیر و نگهداری و تعمیر
موتورهای پشتیبانی ، موتورها یا تجهیزات سنگین در حین سرویس دهی.

کمک به نصب قطعات ماشین آلات.

4. صنایع خودرو و هوافضا
کنترل قطعات خودرو ، موتورها یا اجزای هواپیما.

قرار دادن ابزارهای سنگین در خلیج های تعمیر.

5. کارگاه ها و کارخانه های کوچک
بلند کردن ورق های فلزی ، قالب یا مواد اولیه.

کمک به جوشکاری ، ماشینکاری یا کارهای ساختگی.

6. ساخت و ساز و استفاده از مواد
کمک به بلند کردن مصالح ساختمانی (آجر ، لوله و غیره) در فضاهای محدود.

پشتیبانی از داربست یا نصب فرم.

7. آزمایشگاه ها و امکانات آزمایش
با خیال راحت تجهیزات تست حساس یا سنگین حرکت کنید.

مزایای جیب های دیواری:
صرفه جویی در فضا (بدون انسداد کف).

مقرون به صرفه در مقایسه با جرثقیل های آزاد.

نصب آسان روی دیوارها یا ستون های موجود.

چرخش قابل تنظیم (دستی یا مجهز).

ظرفیت بار متوسط ​​(به طور معمول 250 کیلوگرم تا 2 ، 000 kg).

1. تهیه مواد
مواد اولیه: فولاد درجه بالا (ASTM A36 یا معادل آن) ، یاتاقان ها ، پیچ ها ، میله های جوشکاری ، رنگ و سایر سخت افزار.

مؤلفه ها: حلقه خوابیده ، چرخ دستی بالابر ، طناب/زنجیره ای ، قلاب و اجزای برقی (در صورت موتوری).

بررسی کیفیت: گواهینامه های مواد (MTC) را تأیید کنید و از نقص بازرسی کنید.

2. طراحی و مهندسی
مدل سازی CAD: نقشه های مفصلی با ابعاد ، ظرفیت بار (SWL) و تجزیه و تحلیل استرس ایجاد کنید.

تأیید: برای اطمینان از رعایت استانداردها (ISO ، OSHA ، ANSI) ، طراحی را با تیم مهندسی بررسی کنید.

3 فرآیند ساخت
A. برش و شکل گیری
برای صفحات و پرتوهای فولادی از CNC پلاسما/برش سوخت اکسی استفاده کنید.

اجزای دستگاه (حلقه آستین دار ، براکت) برای تحمل دقیق.

B. جوشکاری
بازوی جیب ، براکت های پشتیبانی و صفحه نصب دیواری را با استفاده از جوشکاری MIG/TIG جوش دهید.

WPS (مشخصات روش جوشکاری) را دنبال کنید و بازرسی های بصری را انجام دهید.

ج - ماشینکاری و حفاری
سوراخ های مته برای پیچ ها ، پین ها و مکانیسم های محوری.

محفظه های بلبرینگ برای چرخش صاف.

D. مونتاژ
بازوی جیب را با مکانیزم حلقه ای و محوری جمع کنید.

چرخ دستی بالابر (دستی یا برقی) و طناب/زنجیره ای را نصب کنید.

4. درمان سطح
Sandblasting: سطوح تمیز برای از بین بردن زنگ زدگی و ناخالصی ها.

پوشش/پوشش پودر: از رنگ آغازگر و مقاوم در برابر خوردگی استفاده کنید (رنگ RAL همانطور که مشخص شده است).

5. کنترل و آزمایش کیفیت
بازرسی بعدی: تحمل در هر طرح را تأیید کنید.

آزمایش بار: برای اطمینان از یکپارچگی ساختاری با 125 ٪ SWL (بار کار ایمن) آزمایش کنید.

تست چرخش: حرکت صاف بازوی جیب را بررسی کنید.

بررسی های ایمنی: جوش ها ، پیچ ها و اجزای الکتریکی را بازرسی کنید (در صورت کاربرد).

6. مونتاژ و بسته بندی نهایی
برچسب های هشدار دهنده ، صفحات ظرفیت و دفترچه راهنما را ضمیمه کنید.

برای حمل و نقل برای جلوگیری از آسیب ، به طور ایمن بسته بندی کنید.

7. نصب و راه اندازی (در محل)
نصب دیوار: اطمینان حاصل کنید که ساختار دیوار می تواند از بار (بتن مسلح یا قاب فولادی) پشتیبانی کند.

تراز: سطح و لوله کشی را برای عملکرد صاف تأیید کنید.

تست عملکردی: اجرای آزمایشی را با و بدون بار انجام دهید.

8. مستندات و تحویل
ارائه:

گواهی آزمون سازنده

کتابچه راهنمای کاربر

جزئیات گارانتی

گواهینامه های انطباق (CE ، OSHA و غیره)

9. دستورالعمل های نگهداری
روغن کاری منظم نقاط محوری.

بازرسی دوره ای از جوش ها ، پیچ ها و قطعات تحمل بار.

آزمایش بار سالانه (در صورت لزوم طبق مقررات).

شرکت جرثقیل معدن Henan ، Ltd یک سکوی مدیریت تجهیزات هوشمند را پیاده سازی کرده و 310 مجموعه روبات های دست زدن و جوشکاری را مستقر کرده است. پس از تحقق ابتکار عمل ، تعداد کل مجموعه ها از 500 نفر فراتر خواهد رفت و به نرخ شبکه تجهیزات 95 ٪ رسیده است. در حال حاضر ، 32 خط جوشکاری عملیاتی هستند و برنامه هایی برای نصب 50 مورد دیگر دارند. نرخ اتوماسیون کلی برای کل خط تولید در حال حاضر به 85 ٪ رسیده است.
