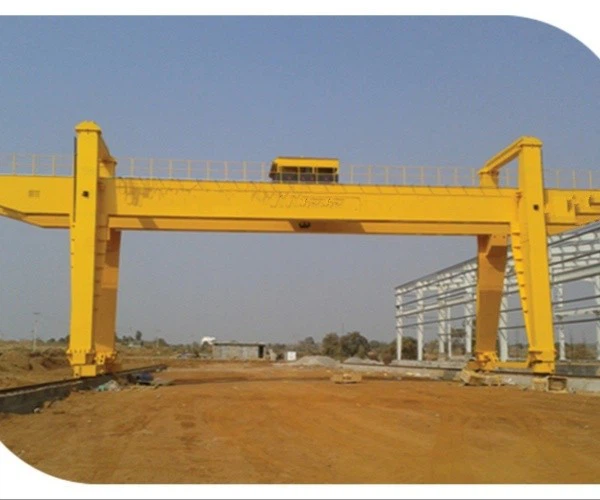

جرثقیل دروازه ای 500 تنی

جرثقیل دروازه ای 500 تنی یک تجهیزات بالابری در مقیاس بزرگ است که برای کاربردهای صنعتی سنگین طراحی شده است. این نوع جرثقیل معمولاً در کارخانه‌های کشتی‌سازی، کارخانه‌های فولاد و سایر تنظیمات صنایع سنگین که نیاز به بلند کردن و حمل بارهای بسیار سنگین رایج است استفاده می‌شود.

در اینجا برخی از ویژگی ها و مشخصات کلیدی یک جرثقیل دروازه ای 500 تنی آورده شده است: مکانیسم بالابر: یک مکانیسم بالابر قوی، اغلب با چندین بالابر، در جرثقیل ادغام شده است تا از بلند کردن و پایین آوردن بارها اطمینان حاصل شود. ظرفیت بالابری: همانطور که از نام آن پیداست. ، این جرثقیل دارای ظرفیت بالابری 500 تن است که آن را برای جابجایی اجسام بسیار سنگین مانند بخش های کشتی، اجزای ماشین آلات بزرگ یا سایر موارد عظیم مناسب می کند. همچنین ساختار، سیستم سفر، سفارشی سازی، تعمیر و نگهداری، کاربرد.

به طور خلاصه، جرثقیل دروازه ای 500 تنی یک قطعه تخصصی از تجهیزات است که برای تحمل برخی از سنگین ترین بارها در محیط های صنعتی طراحی شده است. ساخت و ساز قوی، سیستم های کنترل پیشرفته و تاکید بر ایمنی آن را به ابزاری ضروری برای صنایعی تبدیل می کند که اندازه و وزن آن چالش های مهمی است.

ظرفیت بارگذاری نامی:5-50t/10t

حداکثر ارتفاع بلند کردن: 6،9 متر یا به عنوان نیاز شما

دهانه:12-30متر

لحظه بلند کردن امتیاز:50-500KN

وظیفه کاری:A5-A8

حالت کنترل جرثقیل: کنترل کف / کنترل از راه دور / اتاق کابین

جرثقیل کامل

مجموعه کامل جرثقیل دروازه ای 500 تنی به تمام اجزا و سیستم هایی که جرثقیل کامل را تشکیل می دهند اشاره دارد. این نه تنها شامل عناصر ساختاری بلکه سیستم های مکانیکی، الکتریکی و کنترلی لازم برای عملکرد آن می شود.

2. در اینجا یک تفکیک دقیق از آنچه که مجموعه کامل یک جرثقیل دروازه ای 500 تنی معمولاً شامل می شود آورده شده است:

اجزای ساختاری: قاب دروازه ای: قاب اصلی جرثقیل، که در سراسر منطقه کار قرار دارد و از مکانیزم بالابر و سیستم حرکت پشتیبانی می کند. کامیون‌ها/چرخ‌ها: در هر دو انتهای دروازه‌ای قرار گرفته‌اند، اینها ثبات را فراهم می‌کنند و به جرثقیل اجازه می‌دهند در امتداد تیرهای باند حرکت کند. تیرهای متقاطع/تیر پل: دو طرف دروازه را به هم متصل می‌کند و مکانیزم بالابر را پشتیبانی می‌کند. و غیره.

3. این مجموعه جامع تضمین می کند که جرثقیل دروازه ای 500 تنی می تواند به طور موثر و ایمن در محیط مورد نظر خود کار کند. هر جزء نقش مهمی در عملکرد کلی و قابلیت اطمینان جرثقیل ایفا می کند و آن را به یک قطعه حیاتی از تجهیزات در تنظیمات صنایع سنگین تبدیل می کند.

تیر اصلی

1. تیر اصلی جرثقیل درب پانصد تنی معمولاً ساختار جعبه ای را اتخاذ می کند که به دلیل استحکام و سختی عالی در جرثقیل های سنگین به طور گسترده ای استفاده می شود.

2. طراحی تیر اصلی جرثقیل درب پانصد تنی نیاز به در نظر گرفتن عوامل مختلفی دارد تا اطمینان حاصل شود که می تواند بار سنگین بالابری را تحمل کند. ابتدا تیر اصلی باید دارای استحکام و سختی کافی باشد که این امر با استفاده از مصالحی مانند فولادهای پرمقاومت مانند Q345 حاصل می شود. ثانیاً به دلیل اینکه موتور درب نیاز به کارکرد طولانی مدت در محیط باز دارد، طراحی تیر اصلی نیز باید مقاومت و پایداری خوبی در برابر باد داشته باشد.

3. در فرآیند طراحی خاص، اندازه مقطع و شکل تیر اصلی کلید است. ساختار جعبه مقاومت پیچشی قوی و سختی عمودی و افقی بالا را فراهم می کند که برای جلوگیری از تغییر شکل تحت بار ضروری است. در عین حال، ساختار داخلی تیر اصلی جعبه نیز باید برای بهبود عملکرد کلی بهینه شود. به عنوان مثال، چیدمان سفت کننده های داخلی و فرآیند جوشکاری مستقیماً بر عمر و قابلیت اطمینان تیر اصلی تأثیر می گذارد.

4. تیر اصلی ماشین درب پانصد تنی نه تنها جزء اصلی کل تجهیزات است، بلکه مبنایی برای اطمینان از عملکرد صاف بلند کردن است. از طریق کنترل دقیق مواد، ساختار و فرآیند، عملکرد و ایمنی موتور درب را می توان تا حد زیادی بهبود بخشید تا نیازهای پروژه های مختلف مختلف را برآورده کند.

3. سیستم بالابر

1. سیستم بالابر 200-تن جرثقیل درب ماژول عملکردی اصلی کل تجهیزات است که برای بلند کردن و جابجایی اجسام سنگین استفاده می شود. سیستم بالابر باید بتواند به طور ایمن و پایدار بارهای تا 200 تن را تحمل و جابجا کند.

2. موارد زیر برخی از اجزای کلیدی و عملکردهای سیستم بالابر جرثقیل 200 تنی عملکرد چرخ دستی بالابر هستند: چرخ دستی بالابر قسمت متحرک جرثقیل درب است که قلاب بالابر، بلوک قرقره و سایر تجهیزات بالابر را حمل می کند و به صورت افقی در امتداد حرکت می کند. مسیر تیر اصلی جرثقیل در. ترکیب: چرخ دستی معمولاً توسط یک موتور الکتریکی هدایت می شود و مجهز به یک سیستم انتقال دنده برای اطمینان از حرکت صاف و دقیق روی پرتو اصلی است. عملکرد موتور بالابر: نیروی مورد نیاز برای بلند کردن اجسام سنگین را فراهم می کند. موتورهای درب دویست تنی معمولاً به چندین موتور پرقدرت نیاز دارند تا نیروی بالابری کافی را فراهم کنند. سیستم کنترل: سرعت و گشتاور موتور دقیقاً توسط یک مبدل فرکانس یا سایر سیستم های کنترل کنترل می شود تا از بلند کردن و قرار دادن صاف اطمینان حاصل شود. بلوک قرقره و سیم بکسل بلوک قرقره: بلوک قرقره با تغییر جهت حرکت سیم بکسل کشش مورد نیاز را کاهش داده و راندمان بالابری را افزایش می دهد. سیستم های با بار بالا اغلب از طرح های بلوک های متعدد برای توزیع بار استفاده می کنند. سیم بکسل: سیم بکسل قطعه ای است که مستقیماً به اجسام سنگین در سیستم بالابر متصل می شود که باید دارای استحکام و دوام بسیار بالایی باشد، معمولاً از طناب سیمی با استحکام بالا چند رشته ای استفاده می شود تا اطمینان حاصل شود که شکستن یا تغییر شکل آن در زیر سنگین ها آسان نیست. بارگذاری و سایر قطعات

3. این اجزا با هم کار می کنند تا از عملکرد ایمن، پایدار و کارآمد سیستم بالابر جرثقیل درب 200-تن اطمینان حاصل کنند. هر جزء با دقت طراحی و ساخته شده است تا با چالش های عملیات با بار بالا مواجه شود و ایمنی و قابلیت اطمینان عملیات را تضمین کند.



4. پایان واگن

1. اصطلاح "تیر پایانی دروازه ای دویست تنی" به تیر انتهایی مورد استفاده برای حمل و پشتیبانی جرثقیل های دروازه ای (معمولاً برای بلند کردن و جابجایی سنگین استفاده می شود) اشاره دارد. جرثقیل درب یک دستگاه بالابر بزرگ است که برای پوشش مناطق وسیعی از فضا طراحی شده است که اغلب در کارخانه ها، انبارها یا محوطه های باری در فضای باز استفاده می شود. پرتو اصلی و حرکت در محدوده معینی توسط چرخ یا ریل. برای "دویست تن" چنین مشخصات درب، تیر انتهایی باید استحکام و استحکام بسیار بالایی داشته باشد تا از پایداری و ایمنی درب تحت بار اطمینان حاصل شود.

2. در اینجا برخی از عناصر کلیدی تیر انتهایی موتور درب دویست تنی آورده شده است:

جنس: معمولاً از فولاد با استحکام بالا استفاده می شود که برای اطمینان از عدم تغییر شکل تحت بارهای زیاد، به طور ویژه درمان می شود.

طراحی: طراحی تیر انتهایی باید حداکثر بار و محیط کار جرثقیل درب را در نظر بگیرد و معمولاً شامل چندین سفت کننده و قطعات ساختاری برای بهبود استحکام کلی است.

فرآیند تولید: ساخت تیر پایانی شامل جوشکاری، پردازش، عملیات حرارتی و سایر فرآیندها می شود تا اطمینان حاصل شود که می تواند بار 200 تن را تحمل کند.

روش اتصال: تیر انتهایی معمولاً با پیچ و مهره یا جوش با تیر اصلی و چرخ ماشین درب متصل می شود.

تعمیر و نگهداری: به دلیل اهمیت آن، نگهداری تیرهای انتهایی بسیار مهم است و معمولاً شامل بازرسی و نگهداری منظم برای جلوگیری از آسیب خستگی یا خرابی ناشی از خستگی فلز است.

3. به طور خلاصه، تیر انتهایی یکی از اجزای اصلی برای اطمینان از عملکرد ایمن دستگاه درب 200-تنی است.

.



5. مکانیسم سفر جرثقیل

مکانیزم حرکت جرثقیل درب دویست تنی سیستم قدرت کل حرکت جرثقیل درب است که وظیفه راندن جرثقیل درب جهت حرکت در مسیر را بر عهده دارد. از آنجایی که موتور درب نیاز به حمل باری با وزن تا دویست تن دارد، مکانیسم عملیاتی خودروی بزرگ باید دارای قدرت قوی و کنترل دقیق باشد تا از عملکرد ایمن و پایدار تجهیزات اطمینان حاصل شود.

اجزای اصلی و عملکردهای مکانیزم عملکرد خودرو به شرح زیر است:

موتور محرک: مکانیسم عملکرد وسیله نقلیه معمولاً توسط چندین موتور پرقدرت هدایت می شود. این موتورها قدرت حرکت گاری را تامین می کنند و می توانند به حرکت جلو و عقب موتور درب دست یابند. به دلیل نیاز به غلبه بر اینرسی ناشی از بارهای سنگین، موتور به طور کلی یک موتور AC سه فاز با گشتاور راه اندازی بالا و عملکرد کنترل سرعت خوب است.

کاهنده: موتور خروجی سرعت بالا و گشتاور کم را از طریق کاهنده به خروجی سرعت کم و گشتاور زیاد تبدیل می کند تا چرخ دستی را به حرکت روان سوق دهد. طراحی نسبت دنده کاهنده باید بار و سرعت حرکت مورد نیاز موتور در را در نظر بگیرد.

مجموعه چرخ راه رفتن

چرخ: گروه چرخ در زیر تیر انتهایی موتور در نصب می شود و معمولاً از چندین جفت چرخ تشکیل شده است. جنس و طراحی چرخ باید بتواند وزن موتور درب و وزن باری که حمل می کند را تحمل کند. چرخ ها معمولاً از فولاد آلیاژی با استحکام بالا با مقاومت در برابر سایش و ضربه ساخته می شوند. محور: چرخ از طریق محور بر روی ماشین درب نصب می شود که برای تحمل بار منتقل شده توسط چرخ نیاز به استحکام و استحکام کافی دارد.

عملکرد مسیر: مسیر راهنمایی و پشتیبانی را برای عملکرد خودرو ارائه می دهد. ریل ها معمولاً از فولاد با مقاومت بالا ساخته می شوند و در محل کار موتور درب نصب می شوند. مسیر باید دقیقاً نصب شود تا از صافی و تراز بودن آن اطمینان حاصل شود تا اطمینان حاصل شود که گاری می تواند روان کار کند. دستگاه ثابت: مسیر از طریق یک دستگاه ثابت به زمین ثابت می شود تا از جابجایی یا تغییر شکل مسیر در حین کار جرثقیل درب جلوگیری شود. و سایر اجزاء.

اجزای مختلف مکانیزم عملیاتی کامیون باید به طور نزدیک با هم کار کنند تا اطمینان حاصل شود که موتور درب می تواند ایمن و روان در هنگام حمل بار 200 تنی حرکت کند. طراحی و ساخت این سیستم برای اطمینان از کارایی و ایمنی عملکرد موتور درب بسیار سخت است.



6. مکانیزم عبور از واگن برقی

1. مکانیسم چرخاندن چرخ دستی 200-جرثقیل دروازه‌ای تنی یکی از بخش‌های کلیدی جرثقیل درب است که وظیفه حمل و جابجایی چرخ دستی و اجسام سنگینی را که بلند می‌کند بر عهده دارد. مکانیسم حرکت چرخ دستی به صورت افقی بر روی پرتو اصلی حرکت می کند و موقعیت دقیق اجسام سنگین در منطقه کار از طریق سیستم کنترل دقیق محقق می شود. با توجه به نیاز به حمل و جابجایی بارهای تا وزن 200 تن، مکانیزم عملیاتی ترولی باید دارای ظرفیت بار قوی، سیستم محرک مطمئن و سیستم کنترل دقیق باشد. اجزای اصلی مکانیزم عملکرد خودرو و عملکرد آنها به شرح زیر است:

دستگاه رانندگی ماشین

موتور: حرکت چرخ دستی معمولاً توسط یک یا چند موتور الکتریکی هدایت می شود. این موتورها باید قدرت کافی برای فشار دادن ماشین و بار آن را روی پرتو اصلی داشته باشند. برای موتورهای درب دویست تنی معمولا از موتورهای سه فاز AC پرقدرت استفاده می شود. کاهنده: موتور خروجی سرعت بالا و گشتاور کم را به خروجی دور کم و گشتاور زیاد مناسب برای حرکت نرم خودرو از طریق کاهنده تبدیل می کند. طراحی نسبت دنده کاهنده نیاز به در نظر گرفتن بار و سرعت مورد نیاز خودرو دارد.

مجموعه چرخ راه رفتن

چرخ ها: چرخ های چرخ دستی در قسمت پایینی آن نصب می شوند و از طریق تماس چرخ ها با ریل تیر اصلی به صورت افقی حرکت می کنند. چرخ ها معمولاً از فولاد با استحکام بالا ساخته می شوند و می توانند وزن خودرو و بار آن را تحمل کنند. برای گاری های سنگین، ممکن است از طرح دو چرخ یا چند چرخ برای توزیع بار استفاده شود. چرخ راهنما: به منظور جلوگیری از انحراف یا خارج شدن خودرو از ریل در تیر اصلی، معمولاً خودرو به چرخ های راهنما مجهز می شود. این چرخ ها با کناره پرتو اصلی در تماس هستند تا از حرکت روان خودرو در مسیر صحیح اطمینان حاصل کنند.

آهنگ

عملکرد: مکانیسم دویدن چرخ دستی برای حرکت به مسیر روی پرتو اصلی متکی است. پیست معمولاً از فولاد ساخته شده است و دقت طراحی برای اطمینان از نرمی خودرو در هنگام دویدن بسیار بالاست. موقعیت نصب و دقت مسیر مستقیماً بر راندمان عملیاتی و ایمنی ترولی تأثیر می گذارد.

2. الزامات طراحی و ساخت مکانیزم عملیاتی واگن برقی بسیار زیاد است و باید اطمینان حاصل شود که هنگام حمل و جابجایی بار 200 تنی می تواند پایدار و روان عمل کند و عملکرد کنترلی با دقت بالایی دارد. این سیستم با مکانیزم عملیاتی کامیون و سیستم بالابر برای اطمینان از عملکرد کارآمد و ایمن جرثقیل درب همکاری می کند.



7. چرخ جرثقیل

1. چرخ های جرثقیل درب دویست تنی قطعات مهمی برای حمل و انتقال وزن در مکانیزم حرکت جرثقیل درب و خودرو می باشد. طراحی، جنس و نصب چرخ به طور مستقیم بر نرمی و ایمنی موتور درب تأثیر می گذارد. در زیر شرح مفصلی از دویست تن چرخ موتور درب آورده شده است: مواد چرخ فولاد استحکام بالا: چرخ‌های دستگاه درب 200-تن معمولاً از فولاد آلیاژی با استحکام بالا ساخته می‌شوند. فولاد آلیاژی دارای مقاومت در برابر سایش، مقاومت در برابر خستگی و مقاومت در برابر ضربه است که می تواند عملکرد خوبی را در عملیات سنگین برای مدت طولانی حفظ کند. درمان سطح: به منظور افزایش مقاومت در برابر سایش و خوردگی چرخ، سطح چرخ ممکن است خاموش، سخت یا پوشش داده شود. این روش‌ها می‌توانند عمر چرخ را افزایش دهند و دفعات تعمیر و نگهداری را کاهش دهند. چرخ معمولاً یک طرح چرخ پهن با سطح تماس بزرگ است که می تواند بار را به طور مساوی توزیع کند و سایش مسیر را کاهش دهد. طراحی چند چرخ: برای بارهای بزرگتر، مجموعه چرخ ممکن است از چند چرخ تشکیل شده باشد تا بار را توزیع کند و نرمی کار را بهبود بخشد. هر چرخ وزن را به طور مساوی تقسیم می کند و فشار روی چرخ ها را کاهش می دهد.

2. به طور خلاصه، طراحی چرخ ماشین درب 200 تنی باید استحکام، مقاومت در برابر سایش، صافی در حال اجرا و راحتی نگهداری را در نظر بگیرد. هر جزئیات باید به دقت طراحی و ساخته شود تا از عملکرد پایدار و قابل اطمینان در محیط های عملیاتی پیچیده و پر بار اطمینان حاصل شود.



8.قلاب جرثقیل

1. قلاب جرثقیل درب دویست تنی معمولاً به قلاب بالابر اطلاق می شود که بخش مهمی از جرثقیل دروازه ای برای بلند کردن کالا است. قلاب بالابر به عنوان جرثقیل دروازه ای در تماس مستقیم با اجزای محموله، طراحی و استفاده از آن باید ایمنی و قابلیت اطمینان را به طور کامل در نظر بگیرید. کیفیت قلاب مستقیماً بر ایمنی کل عملیات بلند کردن تأثیر می گذارد ، بنابراین برای تجهیزات باربری سنگین مانند 200 تن ماشین آلات درب ، طراحی و ساخت قلاب باید مطابق با استانداردهای سختگیرانه ملی و مقررات صنعتی باشد. در زیر توضیحات دقیقی در مورد ساخت و استفاده از دستگاه درب 200 تنی ارائه شده است:

2. ویژگی های ساختاری: قلاب دستگاه درب تنی معمولاً از فولاد با استحکام بالا ساخته شده است که مقاومت ضربه ای و ظرفیت باربری خوبی دارد. طراحی قلاب نیاز به در نظر گرفتن توزیع مکانیکی در طول فرآیند بلند کردن، و نحوه پراکنده کردن و مقاومت موثر وزن از محموله دارد. سیم طناب، و محموله توسط بالابر الکتریکی یا هیدرولیکی بالا می رود. اپراتور باید اطمینان حاصل کند که قلاب و محموله به طور ایمن و مطمئن به هم متصل شده اند تا از خطر لیز خوردن قلاب یا افتادن محموله در طول فرآیند بلند کردن جلوگیری شود. بازرسی ایمنی: قلاب باید قبل از استفاده به طور کامل بررسی شود، از جمله بررسی بدنه قلاب ، دستگاه قفل، اتصالات طناب فولادی، آیا ترک، تغییر شکل، سایش و آسیب های دیگر وجود دارد. تنها پس از تأیید اینکه همه اجزا در شرایط خوبی هستند، می توانید شروع به استفاده از آنها کنید.

تعمیر و نگهداری: نگهداری منظم قلاب کلید تضمین استفاده ایمن طولانی مدت آن است. تعمیر و نگهداری شامل تمیز کردن قلاب، اعمال روغن ضد زنگ، بررسی اتصالات جوش و پیچ برای اطمینان از سالم بودن قلاب و عملکرد صحیح آن است.

3. علاوه بر این، آموزش حرفه ای اپراتورها نیز عامل مهمی برای اطمینان از ایمنی عملیات بالابر است. اپراتورها باید آموزش های حرفه ای را طی کنند، بر مهارت های صحیح بلند کردن و دانش ایمنی تسلط داشته باشند و بتوانند در مواقع اضطراری اقدامات پاسخ صحیح را انجام دهند.





9. موتور

1موتور 200-تن جرثقیل درب جزء اصلی است که برای به حرکت درآوردن عملکرد مکانیزم های مختلف جرثقیل استفاده می شود. هنگام بحث در مورد موتور ماشین درب 200 تنی، لازم است که اصل کار، انتخاب نوع، ویژگی های عملکرد و نکات کلیدی در کاربرد عملی آن را با جزئیات درک کنید. به عنوان منبع تغذیه جرثقیل، عملکرد موتور مستقیماً بر راندمان عملیات و ایمنی جرثقیل تأثیر می گذارد.

2. سازگاری با محیط: با توجه به اینکه جرثقیل اغلب در یک محیط پیچیده و متغیر کار می کند، موتور باید سازگاری محیطی خوبی مانند گرد و غبار، آب و مقاومت در برابر خوردگی داشته باشد. بهره وری انرژی: طراحی جرثقیل مدرن به طور فزاینده ای بر روی بهره وری انرژی متمرکز شده است و انتخاب یک موتور با راندمان بالا می تواند به طور قابل توجهی مصرف انرژی را کاهش دهد و کارایی عملیاتی را بهبود بخشد. کنترل هوشمند: با توسعه فناوری هوشمند، موتور و سیستم کنترل آن نیز در جهت هوشمندی در حال توسعه هستند، مانند استفاده از مبدل فرکانس برای کنترل سرعت و گشتاور موتور، برای دستیابی به عملکرد دقیق تر و انرژی- اثرات صرفه جویی

3. به طور خلاصه، موتور جرثقیل تنی یک جزء کلیدی برای دستیابی به عملکرد جرثقیل است و انتخاب و پیکربندی آن مستقیماً بر عملکرد و ایمنی جرثقیل تأثیر می گذارد. در کاربردهای عملی، نوع موتور مناسب باید با توجه به نیازهای کاری خاص و شرایط محیطی انتخاب شود و به نگهداری و نگهداری آن توجه شود تا از عملکرد پایدار درازمدت جرثقیل اطمینان حاصل شود.

.



سیستم دزدگیر نور و صدا& سوئیچ محدود

1. سیستم هشدار صوتی و تصویری و سوئیچ محدود جرثقیل دروازه ای دو پرتو 200 تنی اجزای کلیدی برای اطمینان از عملکرد ایمن، هشدار دادن به اپراتور و جلوگیری از عملکرد جرثقیل فراتر از حد مجاز هستند.

2. سیستم هشدار صوتی و تصویری عمدتاً وظیفه ارسال سیگنال های دیداری و شنیداری را در شرایط خاص به منظور یادآوری پرسنل و اپراتورهای اطراف به توجه به وضعیت جرثقیل بر عهده دارد. این شرایط خاص شامل رسیدن جرثقیل ها به مرزهای عملیاتی، بارهای بیش از حد طراحی یا خرابی است. برای مثال، هنگامی که جرثقیل به انتهای مسیر خود نزدیک می‌شود، یک سیستم هشدار صوتی و تصویری فعال می‌شود و از طریق چراغ‌های چشمک زن و صدای زنگ بلند به اپراتور هشدار می‌دهد که باید سرعت خود را کاهش دهد یا متوقف کند.

3. سوئیچ حد یک وسیله حفاظت ایمنی است که برای قطع خودکار منبع برق هنگامی که اجزای جرثقیل به موقعیت حد فیزیکی خود می رسند استفاده می شود تا از آسیب تجهیزات و حوادث ایمنی جلوگیری شود. طبق مقررات اداره نظارت بر بازار و مدیریت بازار، کلیه جرثقیل های پل که به تازگی تحویل داده شده اند باید با دو مجموعه از اشکال مختلف دستگاه های محدود کننده ارتفاع نصب شوند تا از ایمنی مکانیزم بالابر اطمینان حاصل شود.

دستگاه های ایمنی

تجهیزات ایمنی جرثقیل دروازه ای 200 تنی:

تجهیزات ایمنی جرثقیل دروازه ای 200 تنی شامل انواع تجهیزات حفاظتی مکانیکی و الکتریکی است که برای اطمینان از ایمنی اپراتور و تجهیزات طراحی شده اند. این وسایل ایمنی به گونه ای طراحی شده اند که حداکثر ایمنی را در حین کار جرثقیل و جلوگیری از حوادث ایجاد کنند. جزئیات به شرح زیر است:

1. سوئیچ محدود و ترمز ایمنی:

سوئیچ حد بالایی و سوئیچ حد پایینی مکانیزم بالابر این اطمینان را می دهد که قلاب در محدوده ایمن کار می کند و از سیم پیچی بیش از حد یا پایین آمدن بیش از حد جلوگیری می کند.

ترمز ایمنی می تواند در موقعیت های غیرمنتظره (مانند از دست دادن قدرت موتور) به سرعت شروع به کار کند تا اطمینان حاصل شود که آسانسور به طور تصادفی سقوط نمی کند.

2. محدود کننده اضافه بار و نمایش بار:

محدود کننده اضافه بار وزن اقلام در حال بلند شدن را کنترل می کند و هنگامی که از حداکثر بار نامی جرثقیل فراتر رفت، برای محافظت از جرثقیل و جلوگیری از آسیب ساختاری، زنگ خطر را به صدا در می آورد و عملیات بلند کردن را متوقف می کند.

صفحه نمایش بزرگ برای نمایش وزن بار فعلی در زمان واقعی استفاده می شود تا به اپراتور یادآوری کند که به بار توجه کند.

3.سیستم ضد برخورد و هشدار صوتی و تصویری:

سیستم ضد برخورد از رادار یا آشکارسازهای مادون قرمز برای شناسایی موانع در محدوده کاری و جلوگیری از برخورد بین اجزای مختلف جرثقیل استفاده می کند.

سیستم هشدار صوتی و تصویری به اپراتور یادآوری می‌کند که در مواقعی که جرثقیل نزدیک به انتهای مسیر خود است یا وجود ناهنجاری در عملکرد، اقدامات به موقع را از طریق صدا و نور انجام دهد.

4. نرده ها و بافرهای محافظ:

سکوی عملیاتی در ارتفاع بالا و پیاده رو مجهز به نرده های محافظ است تا ایمنی اپراتور هنگام کار در ارتفاع بالا را تضمین کند و از سقوط های تصادفی جلوگیری کند.

بافر روی مکانیسم راه رفتن جرثقیل نصب شده است که می تواند نیروی ضربه را در هنگام برخورد با انتهای مسیر یا سایر موانع کاهش دهد و از تجهیزات و پایداری سازه محافظت کند.

5. خاموش شدن اضطراری و حفاظت از تعمیر و نگهداری:

دکمه توقف اضطراری می تواند بلافاصله برق را در مواقع اضطراری قطع کند و تمام اقدامات جرثقیل را برای مقابله با شرایط اضطراری متوقف کند.

در طول تعمیر و نگهداری و بازرسی، دستگاه های محافظ قفل استفاده می شود تا اطمینان حاصل شود که پرسنل تعمیر و نگهداری می توانند تعمیر و نگهداری را بدون خطر انجام دهند.

6. تجهیزات حفاظتی شخصی و رویه های عملیاتی:

همه اپراتورها باید از تجهیزات حفاظت فردی مانند کلاه های سخت، کفش های محافظ و طناب های ایمنی استفاده کنند تا ایمنی شخصی در حین کار تضمین شود.

رویه های عملیاتی دقیق و رویه های آموزشی تضمین می کند که اپراتورها مهارت ها و دانش لازم را برای تنظیم رفتار عملیاتی و کاهش حوادث ایمنی دارند.

7. به طور خلاصه، تجهیزات ایمنی مجهز به جرثقیل های پل دو پرتو نه تنها انواع دستگاه های حفاظتی مکانیکی و الکتریکی را پوشش می دهد، بلکه شامل رویه های عملیاتی دقیق و اقدامات حفاظت شخصی نیز می شود. این اقدامات ایمنی چند سطحی با هم کار می کنند تا یک تضمین ایمنی جامع برای عملیات جرثقیل ارائه دهند. در عملیات واقعی، این تجهیزات ایمنی باید به طور منظم بررسی و نگهداری شوند تا اطمینان حاصل شود که در شرایط خوبی هستند تا به طور موثر از حوادث جلوگیری و کاهش یابد.



حالت کنترل

1. حالت کنترل 200-موتور درب تنی عمدتاً شامل حالت جدید عملیات تعاونی "یک کابین چند ماشین" و "یک جفت دو کارکرد" است. این حالت‌ها کنترل از راه دور را از طریق فناوری اتوماسیون امکان‌پذیر می‌کنند و کارایی عملیاتی و ایمنی را به طور قابل توجهی بهبود می‌بخشند. در حالت کنترل موتور درب 200 تنی، عملیات مشارکتی "چند ماشین در یک کابین" یک نکته کلیدی نوآوری است. این حالت شامل عملیات مشترک موتور درب و موتور درب و موتور درب و ماشین متحرک است. هنگام کار در یک کابین، مکانیسم تغییر دامنه دو موتور درب ممکن است با هم برخورد کند. با نصب حسگرهای رادار ضد برخورد و استفاده از الگوریتم های نرم افزاری برای رزرو فاصله ایمن می توان از برخورد دو موتور جلوگیری کرد. این استراتژی دوگانه ضد برخورد سخت افزاری و نرم افزاری، ایمنی عملیات مشترک بین ماشین های درب را تضمین می کند. در عین حال، کار مشترک بین درب و ماشین آلات متحرک نیز بهبود یافته است، و از طریق تعامل داده موقعیت در زمان واقعی و فناوری تشخیص تصویر، اجتناب از چنگ زدن و ماشین آلات متحرک می تواند برای بهبود بیشتر ایمنی به دست آید. از عملیات

2 "عملیات یک به دو" یکی دیگر از نوآوری های مهم در حالت کنترل است. رانندگان اکنون می توانند با دو دستگاه در از یک کنسول واحد کار کنند و از حالت سنتی عملکرد دستی "یک نفر، یک ماشین" به اتوماسیون و کنترل از راه دور تبدیل شوند. هنگامی که دو ماشین درب به طور همزمان کار می کنند، میز عملیات را می توان به دلخواه تغییر داد و به راننده این امکان را می دهد که کار هر ماشین درب را در هر زمان به عهده بگیرد. اگر مشکلی در عملکرد خودکار یکی از ماشین های درب وجود داشته باشد، سیستم به طور خودکار به ماشین درب تغییر می کند و راننده مستقیماً برای اطمینان از ایمنی کار دخالت می کند.

3. استفاده از این حالت های کنترلی نه تنها شدت کار و خطرات ایمنی راننده را تا حد زیادی کاهش می دهد، بلکه کارایی عملیات را تا حدی بهبود می بخشد. طبق آمار، این حالت اتوماسیون 5 درصد کارآمدتر از کارهای دستی سنتی است، در حالی که محیط کار ایمن تر و سالم تری را برای کارگران فراهم می کند و بازده اقتصادی قابل توجهی را برای شرکت به ارمغان می آورد.



طرح











مزایای دستگاه دروازه ای دویست تنی عمدتاً در ویژگی های ساختاری و عملکرد عملیاتی آن، از جمله استفاده از سایت بالا، محدوده عملیات بزرگ، سازگاری گسترده، تطبیق پذیری قوی و غیره منعکس می شود. جرثقیل درب 200 تنی به عنوان یک تجهیزات باربری سنگین به طور گسترده در عملیات بارگیری و تخلیه محوطه بندر، مواد و محموله های فله استفاده می شود. طراحی و استفاده از آن با هدف بهبود راندمان عملیات و ایمنی است.

موارد زیر به طور خاص به بررسی مزایای اصلی ماشین دروازه ای 200 تنی می پردازد: بهره برداری بالا از سایت: ساختار جرثقیل دروازه ای به آن اجازه می دهد بدون محدودیت موانع روی زمین کار کند و می تواند به آرامی در مسیر حرکت کند، بنابراین به طور موثر از فضای سایت استفاده می کند. .

محدوده عملیاتی بزرگ: عملیات بلند کردن، پایین آوردن و جابجایی دستگاه درب تنی 200- طیف وسیعی از مناطق کاری را پوشش می‌دهد و عملکرد عالی را در محیط‌های عملیاتی مختلف تضمین می‌کند. تیر اصلی می تواند دارای تیرهای آویزان در هر دو انتها باشد تا دامنه کار را بیشتر گسترش دهد.

طیف وسیعی از سازگاری: چه در فضای داخلی و چه در فضای باز، دستگاه درب تن 200-به دلیل مقاومت در برابر باد و طراحی تطبیقی ​​آن، می‌تواند در شرایط محیطی مختلف به طور پایدار عمل کند.

تطبیق پذیری قوی: دستگاه درب 200 تنی نه تنها برای انواع مختلف باربری مناسب است، بلکه می تواند پیکربندی را مطابق با تقاضا تنظیم کند، مانند کار مشترک ماشین آلات سیار، و به طور قابل توجهی تطبیق پذیری آن را بهبود می بخشد.

درجه بالایی از اتوماسیون: استفاده از حالت "یک کابین چند ماشینی" و "عملکرد یک به دو" امکان کنترل خودکار 200 تن ماشین درب را فراهم می کند که کارایی عملیاتی و ایمنی را تا حد زیادی بهبود می بخشد.

کارکرد آسان: دستگاه درب مدرن 200 تنی از سیستم کنترل الکترونیکی پیشرفته و رابط تعامل انسان و ماشین استفاده می کند که فرآیند عملیات را ساده می کند، دشواری کار را کاهش می دهد و آموزش اپراتورهای جدید را آسان تر می کند.

3. به طور خلاصه، 200-جرثقیل درب تنی به دلیل استفاده عالی از سایت، محدوده عملیاتی، سازگاری و تطبیق پذیری، نقش مهمی در انواع عملیات بلند کردن سنگین دارد. این مزایا کارایی و قابلیت اطمینان بالای آن را در کاربردهای عملی، به ویژه برای جابجایی مواد در مقیاس بزرگ تضمین می کند.





1.تولید صنعتی

عملکرد کارگاهی: پل دوتایی در انواع کارگاه های تولیدی برای جابجایی و بارگیری و تخلیه مواد اولیه، محصولات نیمه تمام و محصولات نهایی به ویژه در فولادسازی، خودروسازی و سایر صنایع استفاده می شود و عملکرد کارآمد آن بسیار بهبود می بخشد. راندمان تولید

تعمیر و نگهداری تجهیزات: در نگهداری و تعمیرات اساسی تجهیزات بزرگ، از پل دوتایی برای بلند کردن قطعات سنگین استفاده می شود و اطمینان حاصل می شود که تجهیزات می توانند در کوتاه ترین زمان به تولید برگردند.

2.ترمینال بندری

جابجایی محموله: پل دوتایی برای بارگیری و تخلیه کانتینرها و محموله های فله در ترمینال بندر استفاده می شود و دهانه بزرگ و ارتفاع بالابر آن نیازهای عملیاتی کشتی های بزرگ را برآورده می کند که کارایی جابجایی محموله را تا حد زیادی بهبود می بخشد.

تعمیر و نگهداری تجهیزات: در تعمیر و نگهداری تجهیزات بندری، پل پرتو دوتایی به طور گسترده ای برای بلند کردن تجهیزات و اجزای سنگین، کاهش زمان تعمیر و نگهداری و بهبود استفاده از تجهیزات استفاده می شود.

3.انبارداری لجستیک

مدیریت انبار: پل دوتایی در انبارهای بزرگ برای نگهداری و جابجایی کالاهای فله استفاده می شود و عملکرد انعطاف پذیر و قابلیت جابجایی کارآمد آن مدیریت موجودی را راحت تر می کند.

مرکز توزیع: در مرکز توزیع لجستیک از پل دوتایی برای مرتب سازی و بسته بندی کالاها استفاده می شود و از پردازش به موقع و دقیق سفارش اطمینان حاصل می شود.

4.ساخت و ساز ساختمان

عملیات ساختمانی: پل دوتایی در محل ساخت و ساز برای بلند کردن اجزای بتنی، میله های فولادی و مصالح تزئینی بزرگ استفاده می شود و استحکام و پایداری بالای آن پاسخگوی نیازهای محیط های پیچیده ساختمانی است.

نصب تجهیزات: در هنگام نصب تجهیزات ساختمانی، پل دوتایی وظیفه بلند کردن و قرار دادن تجهیزات بزرگ را بر عهده دارد تا از نصب دقیق و کارآمد تجهیزات اطمینان حاصل شود.

5.محیطی خاص

عملکرد در دمای بالا: پل دو پرتو می تواند در یک محیط با دمای بالا مانند صنعت متالورژی کار کند و طراحی مقاومت در برابر دمای بالا عملکرد عادی تجهیزات را تضمین می کند.

محیط خطرناک: در محیط های پرخطر مانند تولید و جابجایی مواد شیمیایی، حالت عملکرد از راه دور پل دوتایی فاصله ایمن را برای پرسنل تضمین می کند و خطرات عملیاتی را کاهش می دهد.









این شرکت پلتفرم مدیریت هوشمند تجهیزات را نصب کرده و 310 مجموعه (مجموعه) ربات هندلینگ و جوشکاری را نصب کرده است. پس از اتمام طرح، بیش از 500 مجموعه (ست) وجود خواهد داشت و نرخ شبکه سازی تجهیزات به 95 درصد می رسد. 32 خط جوش به بهره برداری رسیده است، 50 خط برای نصب برنامه ریزی شده است و نرخ اتوماسیون کل خط تولید رسیده است.
