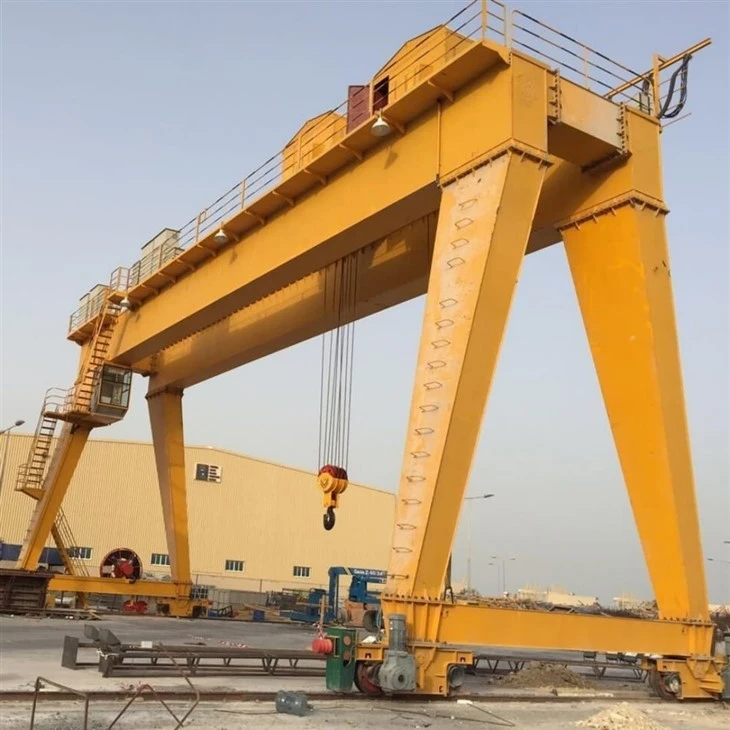

جرثقیل گانری دوتایی برقی برقی

درجرثقیل گانری دوتایی برقی برقینوعی تجهیزات بلند کردن با وظیفه سنگین است که برای کارآمد مواد در محیط های بزرگ داخلی یا خارجی طراحی شده است. این جرثقیل قدرت ساختاری a را ترکیب می کندطراحی گانری دوتاییبا بهره وری عملیاتی یکبرقی برقی، آن را برای بلند کردن و حمل و نقل بارهای متوسط ​​تا سنگین در طول وسیع ایده آل کنید.

بر خلاف جرثقیل های سربار که به پرتوهای باند بلند نیاز دارند ، این جرثقیل گانی بر روی ریل های سطح زمین یا چرخ ها اجرا می شود که توسط دو پا سفت و سخت پشتیبانی می شود. درپیکربندی دوتاییظرفیت بار برتر و ارتفاع بلند کردن را در مقایسه با مدل های تک رنگ ، در حالی که یکپارچه استبرقی برقیعملیات بلند کردن صاف ، دقیق و قابل اعتماد را تضمین می کند.

خصوصیات اصلی

ساختار دوتایی: قدرت و ثبات پیشرفته ، پشتیبانی از ظرفیت های بلند کردن بالاتر و دهانه های وسیع تر را ارائه می دهد.

برقی برقی: بر روی یک چرخ دستی که در امتداد تسمه حرکت می کند نصب شده و امکان بلند کردن عمودی و مسافرت افقی را فراهم می کند.

عملیات محور: روی ریل یا چرخ ها اجرا می شود و آن را برای برنامه های داخلی و خارجی مناسب می کند.

قابل تنظیم: می توان برای ظرفیت های بار مختلف ، دهانه ها ، ارتفاعات بلند کردن و ویژگی های عملیاتی مانند کنترل از راه دور یا اتوماسیون متناسب است.

برنامه های مشترک

انبارها و مراکز تدارکات

ساخت فولاد و حیاط پردازش فلز

اماکن ساختمانی و حیاط های پیش ساخته

کارگاه ها و مناطق مونتاژ ماشین آلات سنگین

بنادر ، کشتی سازی و مناطق ذخیره سازی در فضای باز

اجزای اصلی PLC ، موتور ، یاتاقان ، گیربکس ، موتور ، رگ فشار ، دنده ، پمپ

محل مبدا هنان ، چین

ضمانت 1 سال

وزن (کیلوگرم) 30000 کیلوگرم

برنامه حیاط پیش ساخته ، سایت ساخت و ساز ، انبار و غیره

نام محصول 40 تنی لاستیکی حامل لاست

نوع جرثقیل نوع A ، تک لایه ، حامل دونده دونده دونده

مکانیسم بلند کردن نیاز مشتری

روش کنترل کنترل کابین+کنترل از راه دور

ظرفیت بلند کردن 5 ~ 1200 تن

چند حالت فرمان مستقیم ، مسافرت عرضی ، فرمان چرخ فلک و غیره می رود.

نصب در سایت و آنلاین

برند معروف موتور

وظیفه کار A3 ~ A5

تسمه اصلی دو برابر

دو تیر افقی موازی که ساختار اصلی بارگذاری را تشکیل می دهند.

پشتیبانی از واگن برقی و بالابر برقی را ارائه دهید.

از ظرفیت بار بالا و حداقل انحراف در هنگام بلند کردن اطمینان حاصل کنید.

پاهای پشتیبانی

دو پا عمودی یا شیب دار از تسمه ها پشتیبانی می کنند و بار را به زمین منتقل می کنند.

ساخته شده از فولاد ، و می تواند باشددر نوع جعبهیاقابدر طراحی

برقی برقی

نصب شده بر رویواگن برقیکه در امتداد فلنج بالا یا پایین تسمه ها حرکت می کند.

شامل موتور ، جعبه دنده ، طبل ، طناب سیم (یا زنجیره ای) و قلاب بلند کردن است.

برای بلند کردن عمودی و کاهش بار استفاده می شود.

چرخ دستی (واحد خرچنگ)

حامل بالابر برقی است و به صورت افقی در کمربند ها حرکت می کند.

موقعیت بار دقیق بار را در عرض طول جرثقیل امکان پذیر می کند.

3. کالسکه \/ مجامع چرخ

واقع در پایین پاها ، مسکنچرخ های مسافرتی.

کل جرثقیل را فعال کنید تا در امتداد ریل ها (مجهز به ریلی) یا یک سطح مسطح (لاستیکی) حرکت کند.

رانده شده توسط موتورها برایحرکت طولانی سفر(در امتداد خلیج یا حیاط).

4. مکانیسم مسافرتی کران

اجزای اصلی سیستم درایو مکانیزم سفر: موتورهای برقی: قدرت حرکت را تأمین می کنند. جعبه های جعبه: سرعت و گشتاور موتورها را کنترل کنید. چرخ ها و ریل ها: چرخ ها در پایه پاهای گانری یا بر روی یک چرخ دستی نصب می شوند. آنها به طور معمول از فولاد با استحکام بالا ساخته شده اند تا بارهای سنگین را کنترل کنند. خطوط روی زمین یا پرتو ثابت هستند و چرخ ها را برای مسافرت صاف هدایت می کنند.

سیستم ترمز: ترمزهای الکترومغناطیسی یا مکانیکی با جلوگیری از حرکت ناخواسته در هنگام ثابت ، ثبات را تضمین می کنند. کنترل: به صورت دستی (از طریق کنترل پنل یا آویز) یا از طریق سیستم های کنترل از راه دور بی سیم.

انواع مکانیسم مسافرتی ، حرکت گانری: کل ساختار جرثقیل گانری در امتداد یک سیستم ریلی ثابت حرکت می کند. حرکت ترولی: یک چرخ دستی مجهز به بالابر به صورت افقی در امتداد یک پرتو (مسافرت عبور) حرکت می کند در حالی که گانری ثابت است.

مکانیسم های ایمنی: دستگاه های ضد برخورد: جلوگیری از اثرات تصادفی بین جرثقیل ها یا ساختارها. سوئیچ های محدود: از توقف ایمن در نقاط پایانی اطمینان حاصل کنید.

نکات مربوط به تعمیر و نگهداری ، به طور مرتب چرخ ها و ریل ها را برای سایش و تراز بازرسی کنید. قطعات متحرک را برای اطمینان از عملکرد صاف انجام دهید. سیستم الکتریکی را برای گسل ها یا آسیب ها بررسی کنید.

5. مکانیسم سفر تروللی

1. قاب چرخ دستی: یک ساختار فولادی قوی که برای پشتیبانی از بالابر و رسیدگی به بارهای سنگین طراحی شده است. این همه مؤلفه های مکانیسم چرخ دستی را به هم متصل می کند. چرخ ها: واگن برقی مجهز به چرخ ها (معمولاً چهار یا بیشتر) است که در امتداد فلنج پرتوی گانری یا یک مسیر اختصاصی اجرا می شوند. چرخ ها به طور معمول از فولاد با استحکام بالا ساخته شده اند و بسته به راه آهن یا طراحی تیره می توانند ساده ، فلنج یا بیشه باشند.

2. موتور الکتریکی: حرکت واگن برقی را قدرت می دهد. موتورها غالباً برای شتاب صاف و کاهش سرعت مجهز به درایوهای فرکانس متغیر (VFD) هستند: سرعت چرخش موتور را به گشتاور و سرعت مورد نظر برای حرکت چرخ دستی تبدیل می کند.

3. عمل از طریق: کنترل آویز: یک کنترلر سیمی که از جرثقیل معلق است. کنترل کنترل: عمل بی سیم با استفاده از فرکانس رادیویی.

کنترل کابین: برای جرثقیل های بزرگتر ، ممکن است کابین اپراتور ارائه شود.

4. سیستم ترمز: شامل ترمزهای مکانیکی یا الکترومغناطیسی برای متوقف کردن و نگه داشتن واگن برقی در محل است. بریک ها هنگام قطع برق یا هنگامی که واگن برقی ثابت است ، به طور خودکار درگیر می شوند.

چرخ

ویژگی های کلیدی چرخ های جرثقیل ؛ مواد: به طور معمول از فولاد با استحکام بالا یا مواد آلیاژ برای مقاومت در برابر بارهای سنگین و مقاومت در برابر Wear.common مواد شامل فولاد کربن ، فولاد جعلی یا فولاد تحت درمان با گرما برای تقویت دوام ساخته شده است.

طراحی: چرخ های مسطح: برای ریل های مسطح مورد استفاده قرار می گیرد و به انعطاف پذیری حرکت جانبی اجازه می دهد. چرخ های فلنج: یک فلنج را از یک طرف برای جلوگیری از انحراف و حفظ تراز با راه آهن نشان دهید. چرخ های مبهم: با نگه داشتن چرخ محکم در مسیر ، که اغلب در برنامه های سنگین استفاده می شود ، ایمنی اضافی را تهیه کنید.

مشخصات آج: برای توزیع بار به طور مساوی و کاهش سایش طراحی شده است: بسته به اندازه و ظرفیت جرثقیل متفاوت است. پارامترهای مختلف شامل قطر چرخ ، عرض آج و ضخامت فلنج است. مونتاژ: نصب شده بر روی محورها یا شفت ها ، یا از طریق یاتاقان.

قلاب

ویژگی های کلیدی مواد قلاب جرثقیل: به طور معمول از مواد با استحکام بالا مانند فولاد جعلی یا فولاد آلیاژی ساخته شده است. برای تحمل بارهای سنگین ، نیروهای ضربه و شرایط سخت کار طراحی شده است

طراحی: قلاب تک: یک طراحی ساده و مستقیم که برای انجام کارهای بلند کردن به کار رفته است. قلاب دونک: دارای دو قارچ است ، که برای تعادل بارهای سنگین تر و کاهش استرس در هر قلاب استفاده می شود. قلاب زدن: اجازه می دهد {0} چرخش درجه برای موقعیت یابی دقیق بار.

ظرفیت بار: بسته به طراحی و کاربرد جرثقیل بسیار متفاوت است. به طور واضح بر روی قلاب برای ایمنی اپراتور مشخص شده است.

شکل قلاب: C-Hook: برای استفاده از کویل ها و بارهای استوانه ای استفاده می شود. HOOK: یک چشم دایره ای برای اتصال ایمن به بالابر یا زنجیره ای دارد. قلاب Clevis: شامل یک Clevis و PIN شکل U شکل برای اتصال سریع است.

موتور

ویژگی های کلیدی موتور جرثقیل انواع موتور: موتورهای القایی قفس سنجاب: معمولاً برای دوام و نگهداری کم آنها استفاده می شود. برای برنامه های کاربردی که نیاز به سرعت ثابت دارند. موتورهای القاء حلقه حلقه: در جایی که سرعت متغیر مورد نیاز است ، مانند در مکانیسم های بلند کردن. موتورهای Servo ، که اغلب در استفاده از Servicial Caranes.brake Motors ایجاد می شود.

رتبه بندی قدرت: از چند کیلووات برای جرثقیل های کوچک تا صدها کیلووات برای جرثقیل های صنعتی سنگین.

طراحی: چرخه وظیفه: بسته به برنامه کاربردی ، برای عملکرد متناوب یا مداوم طراحی شده است. عایق بندی: عایق درجه بالا برای مقاومت در برابر محیط های صنعتی سخت.

ویژگی های کنترل: موتورها غالباً با درایوهای فرکانس متغیر (VFD) یا کنترل کننده های موتور برای: کنترل سرعت. شتاب و کاهش سرعت مصرف برق کار می کنند.

سیستم هشدار صدا و نور و سوئیچ محدودیت

ویژگی های کلیدی سیستم هشدار ، زنگ شنیدنی (صدا) صدای بلند و متمایز مانند آژیر یا وزوز را برای هشدار دادن به کارگران منتشر می کند. به طور معمول در حین عمل جرثقیل ، حرکت بار یا در مواقع اضطراری فعال می شود. سطح پایین: تنظیم شده برای اطمینان از شنیداری بیش از سر و صدای پس زمینه. استفاده می شود

یکپارچه سازی کنترل ؛ به طور خودکار در حین عملیات خاص (به عنوان مثال ، بالابر ، مسافرت) یا به صورت دستی توسط اپراتور فعال می شود. با استفاده از سایر سیستم های ایمنی مانند سنسورهای ضد حل و فصل یکپارچه شده است. عملکردهای هشدار حرکت سیستم هشدار: کارگران هشدار می دهند که جرثقیل یا بار در حال حرکت است.

نشانه های اضطراری: گسلها ، شرایط اضافه بار یا سایر موارد اضطراری را برجسته کنید. نکات مربوط به نگهداری به طور مرتب سطح صدا و دید نور را آزمایش کنید. لامپ های فرسوده ، LED یا بلندگوها را تنظیم کنید. سیم کشی مناسب و اتصال به سیستم کنترل.

دستگاه های ایمنی

دستگاه های ایمنی در جرثقیل های پایدار ، دستگاه های ایمنی در جرثقیل های پایدار برای محافظت از کارگران ، تجهیزات و مواد در حین کار ضروری هستند. آنها به جلوگیری از تصادفات ، اطمینان از عملیات صاف جرثقیل و رعایت مقررات ایمنی در محل کار کمک می کنند.

مورد استفاده در جرثقیل های پایدار ثابت: عملکرد دستگاه حفاظت بیش از حد: مانع از بلند کردن جرثقیل بارهای بیش از ظرفیت رتبه آن می شود.

مکانیسم: مجهز به سلولهای بار یا سنجهای کرنش برای اندازه گیری وزن بار. در صورتی که بار بیش از حد مجاز باشد ، عملکرد بالابر را قطع می کند. اهمیت: از ساختار جرثقیل محافظت می کند و از تصادفات ناشی از اضافه بار جلوگیری می کند.

دستگاه های ضد برخورد ، عملکرد: نزدیکی به جرثقیل ها ، ساختارها یا موانع دیگر را تشخیص می دهد. مکانیک: از سنسورهایی مانند اولتراسونیک ، مادون قرمز یا رادار برای تشخیص اشیاء استفاده می کند. هشدارها را برای جلوگیری از برخورد متوقف می کند.

سیستم توقف اضطراری ، عملکرد: به اپراتورها اجازه می دهد تا بلافاصله تمام عملیات جرثقیل را در مواقع اضطراری متوقف کنند. مکانیزم: از طریق دکمه های واقع در کنترل پنل ، کنترل از راه دور یا در موقعیت های قابل دسترسی. DISCONNECTS POWER به سیستم های بحرانی

سیستم ضد SWAY ، عملکرد: نوسان بار را در حین بلند کردن و حرکت به حداقل می رساند. مکانیزم: از سیستم های کنترل پیشرفته برای مقابله با اثر آونگ استفاده می کند. سنسورها و نرم افزارهای استفاده شده برای تنظیم سرعت حرکتی به صورت پویا.

11. حالت کنترل

1. انواع حالت های کنترل برای جرثقیل های پایدار ثابت ، کنترل آویز ؛ توضیحات: اپراتور از یک واحد کنترل آویز سیمی یا بی سیم برای کار کردن جرثقیل از فاصله ایمن استفاده می کند.

2. کنترل کابین ؛ توضیحات: اپراتور در یک کابین کنترل مستقر است که روی جرثقیل یا در نزدیکی مسیر عملیاتی جرثقیل نصب شده است.

3. کنترل از راه دور ؛ توضیحات: از یک دستگاه کنترل از راه دور بی سیم استفاده می کند ، که می تواند دستی یا پوشیده از بدن اپراتور باشد.

4. کنترل خودکار (کنترل خودکار) ؛ توضیحات: جرثقیل مطابق دستورات و توالی های از پیش برنامه ریزی شده بدون مداخله اپراتور عمل می کند.

طرح

فنی اصلی

مزایای جرثقیل گانری دوتایی برقی برقی

ظرفیت بار بالا

طراحی دوتایی دوتایی از بارهای سنگین تر در مقایسه با جرثقیل های تک رنگ ، به طور معمول تا 50 تن یا بیشتر پشتیبانی می کند.

ارتفاع بلند کردن بیشتر

با استفاده از بالابر که بین یا در بالای کمربندها نصب شده است ، از ارتفاعات بهتر و ارتفاعات بلند کردن بالاتر برخوردار است.

پایداری و دوام پیشرفته

دو تسمه بار را به طور مساوی توزیع می کنند و باعث کاهش استرس و انحراف می شوند.

ایده آل برای عملیات خواستار و مداوم.

دست زدن به مواد کارآمد

دربرقی برقیبلند کردن صاف ، سریع و دقیق را با حداقل تلاش دستی تضمین می کند.

زمان چرخه را کاهش می دهد و بهره وری را افزایش می دهد.

عملیات سطح زمین

نیازی به ساختارهای باند بلند ندارد و آن را برای حیاط های در فضای باز یا تنظیمات موقت ایده آل می کند.

نصب انعطاف پذیر

می توان در هر دو کارگاه داخلی و حیاط های ساخت و ساز یا ذخیره سازی در فضای باز استفاده کرد.

در صورت نصب بر روی چرخ ها یا سیستم های ریلی به راحتی جابجا می شود.

طراحی قابل تنظیم

دهانه قابل تنظیم ، ارتفاع و سرعت بالابر.

ویژگی های اختیاری شامل سیستم های ضد Sway ، اتوماسیون و کنترل از راه دور است.

مقرون به صرفه برای مناطق بزرگ

نیاز به پشتیبانی یا ستون های دائمی ساختمان را در مقایسه با جرثقیل های سربار از بین می برد.

به خصوص در فضاهای باز یا نیمه پوشیده شده اقتصادی.

ایمنی بهبود یافته

سیستم های ایمنی داخلی مانند سوئیچ های محدود ، محافظت از اضافه بار و توقف اضطراری.

کنترل و قابلیت اطمینان اپراتور پیشرفته با عملکرد الکتریکی.

نگهداری کم

سیستم های بالابر برقی نسبتاً کم نگهداری و بازرسی آسان هستند.

قطعات یدکی به طور گسترده در دسترس و استاندارد هستند.

برنامه های کاربردی جرثقیل گانری دوتایی برقی دوتایی

گیاهان تولید و مونتاژ

دست زدن به اجزای سنگین ، ماشین آلات و مجامع.

از خطوط تولید با حجم بالا که نیاز به بلند کردن و قرارگیری دقیق دارند ، پشتیبانی می کند.

حیاط های فلزی و فلزی

بلند کردن صفحات فولادی ، کویل ، میله و سازه های ساختگی.

ایده آل برای محیط های ناهموار و تقاضای بار بالا.

اماکن ساختمانی

در حال حرکت بخش های بتونی پیش ساخته ، تیرها و مصالح ساختمانی بزرگ.

اغلب برای ساخت و سازهای پل ، پروژه های زیرساختی و حیاط های پیش ساخته استفاده می شود.

انبارها و حیاط های ذخیره سازی

بارگیری و تخلیه محموله های سنگین ، پالت و کالاهای حجیم.

برای سازماندهی موجودی در فضاهای بزرگ در فضای باز یا نیمه پوشیده.

ساخت کشتی و حیاط های دریایی

دست زدن به قطعات کشتی ، موتورها و بلوک های ساختاری.

مناسب برای استفاده ساحلی یا اسکله در جایی که تحرک در سطح زمین مورد نیاز است.

نیروگاه ها و حیاط تجهیزات

بلند کردن اجزای الکتریکی سنگین مانند ترانسفورماتور و توربین.

در کار تعمیر و نگهداری ، مونتاژ و نصب استفاده می شود.

تدارکات و کنترل کانتینر

حرکت ظروف باربری سنگین در حیاط های حمل و نقل و انبارها.

یک جایگزین اقتصادی برای جرثقیل های سربار در فضاهای بزرگ در فضای باز ارائه می دهد.

تجهیزات معدن و تجهیزات سنگین

حمل قطعات ، ابزار و مواد اولیه ماشین آلات بزرگ.

1. مرحله طراحی: با توجه به نیاز مشتری و محیط کار ، پارامترهای جرثقیل مانند بار رتبه بندی ، دهانه و ارتفاع بلند کردن را تعیین کنید. طراحی ساختاری دقیق ، از جمله پرتو اصلی ، پرتوهای انتهایی ، جرثقیل ، مکانیسم بلند کردن و غیره را انجام دهید تا اطمینان حاصل شود که این طرح مطابق با استانداردهای ایمنی و الزامات استفاده است. مواد مناسب را مطابق با طراحی ، معمولاً فولاد با استحکام بالا انتخاب کنید تا از ثبات و دوام سازه اطمینان حاصل شود.

2. مرحله تولید: مواد و قطعات اولیه مورد نیاز را مطابق با نقشه های طراحی آماده کنید. برای تهیه اجزای ساختاری مانند تیرهای اصلی و تیرهای انتهایی ، فولاد را برش داده و شکل دهید. اجزای مختلف را جوش داده و آنها را در یک ساختار کلی جمع کنید. این مرحله برای اطمینان از قدرت و ثبات به کیفیت جوشکاری تضمین شده نیاز دارد.

3. ماشینکاری: ماشینکاری مؤلفه های کلیدی مانند موتورها ، چرخ دنده ها ، یاتاقان ها و غیره برای اطمینان از اینکه اندازه و صحت آنها از الزامات برخوردار است. درمان ضد خوردگی اجزای سازنده ، مانند نقاشی و گالوانیزه ، دوام و زیبایی شناسی تجهیزات را افزایش می دهد.

4. نصب سیستم الکتریکی: اجزای الکتریکی مانند موتورها ، کنترل کننده ها ، سوئیچ ها ، سنسورها و سیستم های هشدار را نصب کنید. برای اطمینان از عملکرد عادی سیستم الکتریکی ، کابل ها را به هم وصل و سیم متصل کنید.

5. فاز مونتاژ: کلیه مؤلفه ها و سیستم ها را به عنوان یک کل جمع کنید ، مکانیسم بالابر ، مکانیسم اجرای چرخ دستی و سیستم کنترل را به هم وصل کنید. یک بازرسی جامع از جرثقیل مونتاژ شده انجام دهید تا اطمینان حاصل شود که همه مؤلفه ها و سیستم ها به درستی کار می کنند و اشکال زدایی اولیه را انجام می دهند.

6. مرحله آزمایش: برای بررسی قدرت و ثبات ساختاری ، تست بار استاتیک را روی جرثقیل انجام دهید. تست پویا را روی جرثقیل ، از جمله تست های بلند کردن ، حرکت ، ترمز و سایر کارکردها انجام دهید تا اطمینان حاصل شود که عملکرد آن نیازهای طراحی را برآورده می کند. کارکردهای دستگاههای ایمنی مانند سوئیچ های محدود ، محافظت از اضافه بار و غیره را بررسی کنید تا از ایمنی تجهیزات در حین کار اطمینان حاصل شود.

7. کنترل کیفیت: برای اطمینان از رعایت استانداردهای صنعت و نیازهای مشتری ، کنترل کیفیت را بر روی هر پیوند در فرآیند تولید انجام دهید. داده ها و نتایج بازرسی مختلف را در فرآیند تولید برای قابلیت ردیابی و تجزیه و تحلیل بعدی ثبت کنید.

8. تحویل و نصب: جرثقیل تکمیل شده را برای حمل و نقل بسته و آماده کنید تا اطمینان حاصل شود که در هنگام حمل و نقل آسیب دیده است. جرثقیل را برای نصب به سایت مشتری تحویل دهید و اشکال زدایی و پذیرش در محل را انجام دهید. آموزش عملکرد را به مشتریان ارائه دهید تا اطمینان حاصل شود که آنها در استفاده و نگهداری از جرثقیل مهارت دارند.

نمای کارگاه:

این شرکت یک بستر مدیریت تجهیزات هوشمند نصب کرده است و 310 مجموعه (مجموعه) روبات های کنترل و جوشکاری را نصب کرده است. پس از اتمام برنامه ، بیش از 500 مجموعه (مجموعه) وجود خواهد داشت و نرخ شبکه تجهیزات به 95 ٪ خواهد رسید. 32 خط جوش استفاده شده است ، 50 مورد قرار است نصب شود و میزان اتوماسیون کل خط تولید به 85 ٪ رسیده است.
