جرثقیل تک پرتو برقی



1. جرثقیل تک پرتو برقی نوعی تجهیزات بالابر است که به طور گسترده در صنعت و ساخت استفاده می شود که معمولاً برای جابجایی و جابجایی اجسام سنگین استفاده می شود. این شامل یک پرتو اصلی، پرتو انتهایی، واگن برقی و بالابر برقی و سایر اجزای کلیدی است. طراحی تجهیزات آن را برای محیط های مختلف کاری مانند کارگاه های کارخانه، انبارها، بنادر و ... مناسب می کند.

2. از آنجایی که جرثقیل تک تیر برقی فقط یک تیر اصلی دارد، سازه نسبتاً ساده و نصب و نگهداری آسان است. می توان آن را روی پرتو اصلی توسط بالابر برقی به جلو و عقب حرکت داد و برای دستیابی به جابجایی مواد همه جانبه می توان پرتو اصلی را در مسیر به چپ و راست حرکت داد. معمولاً برای اجسام سبک تا متوسط ​​مناسب است و ظرفیت حمل آن از چندین تن تا ده ها تن متغیر است. در مقایسه با جرثقیل های دو پرتو، جرثقیل های تک پرتو برقی فضای عمودی کمتری را اشغال می کنند و برای مکان هایی با فضای محدود مناسب هستند. مجهز به انواع وسایل ایمنی مانند کلیدهای محدود، دکمه های توقف اضطراری و غیره برای اطمینان از ایمنی در حین کار.

3. جرثقیل های تک پرتو برقی یکی از تجهیزات مهم برای اتوماسیون صنعتی و بهبود راندمان تولید هستند و به دلیل قابلیت اطمینان و تطبیق پذیری مورد علاقه شرکت ها هستند.



حداکثر ارتفاع بلند کردن: 30 متر

گارانتی قطعات اصلی: 1 سال

اجزای اصلی: موتور

وزن (کیلوگرم): 2090 کیلوگرم

حداکثر بار بالابر: 10 تن

دهانه: 7.5 تا 28.5 متر

وظیفه کاری: A3

دمای کار:{0}} درجه ~+40 درجه

1. تیر اصلی

1. تیر اصلی جرثقیل تک پرتو برقی یکی از اجزای ساختاری کلیدی آن است که وظیفه حمل و انتقال بار بالابر را بر عهده دارد. تیر اصلی معمولاً از فولاد ساخته می شود و به شکل جعبه ای یا I شکل طراحی می شود تا از استحکام و استحکام کافی برای پشتیبانی از اجسام سنگین و تحمل بارهای کاری مختلف اطمینان حاصل شود.

2. تیر اصلی جرثقیل تک پرتو برقی معمولاً از فولاد مرغوب مانند Q235B یا Q345B ساخته می شود تا از استحکام و دوام آن اطمینان حاصل شود. سطح مقطع تیر اصلی به طور کلی I شکل یا جعبه ای شکل است. پرتو اصلی I شکل سبک است و ساخت آن آسان است، در حالی که تیر اصلی جعبه شکل مقاومت پیچشی بالاتر و استحکام کلی بهتری دارد.

3. تیر اصلی جرثقیل تک پرتو برقی هسته اصلی جرثقیل تک پرتو برقی است و طراحی و کیفیت آن مستقیماً بر عملکرد کاری و ایمنی جرثقیل تأثیر می گذارد. پایداری و استحکام پرتو اصلی تضمین می کند که جرثقیل می تواند وظایف مختلف بلند کردن را به آرامی و کارآمد انجام دهد.

سیستم بالابر

سیستم بالابری جرثقیل تک پرتو برقی بخش اصلی کل تجهیزات است. عمدتاً وظیفه بلند کردن و پایین آوردن اجسام سنگین و حرکت افقی آنها را بر عهده دارد.

2. سیستم بالابر عمدتا از اجزای زیر تشکیل شده است: بالابر (جرثقیل)، طناب سیم یا زنجیر، موتور، سیستم ترمز، سیستم کنترل، قرقره و دستگاه راهنما.

3. این اجزا با هم کار می کنند تا اطمینان حاصل شود که جرثقیل تک پرتو الکتریکی می تواند وظیفه بلند کردن اجسام سنگین را به طور ایمن، پایدار و کارآمد انجام دهد.





پرتو انتهایی

1. تیر انتهایی جرثقیل تک تیر برقی بخش مهمی از ساختار جرثقیل است. این عمدتا نقش پشتیبانی از پل و تضمین عملکرد روان جرثقیل را ایفا می کند. طراحی و عملکرد تیر انتهایی مستقیماً بر ایمنی عملیات و عمر مفید جرثقیل تأثیر می گذارد.

2. تیر انتهایی جرثقیل تک تیر برقی معمولاً با صفحات فولادی جوش داده می شود. استحکام و استحکام بالایی دارد و می تواند نیروهای مختلفی را که در حین کار جرثقیل ایجاد می شود تحمل کند. دو سر تیر انتهایی به گروه چرخ راهپیمایی متصل می شود که می تواند کل جرثقیل را برای دویدن در امتداد مسیر پشتیبانی و هدایت کند.

3. تیر انتهایی جرثقیل تک پرتو برقی، تیر اصلی جرثقیل را به هم متصل می کند و برای اطمینان از پایداری ساختاری جرثقیل، توسط چرخ راهرو روی مسیر پشتیبانی می شود. تیر پایانی با گروه واکینگ ویلینگ همکاری می کند تا حرکت جانبی جرثقیل در مسیر را درک کند تا جرثقیل بتواند کار بلند کردن را در موقعیت های مختلف کارگاه انجام دهد. پرتو انتهایی از طریق تجهیزات ایمنی مانند دستگاه های محدود کننده و بافرها ایمنی جرثقیل را در حین کار تضمین می کند و از حوادث جلوگیری می کند.

4. به طور کلی، تیر پایانی جزء ضروری جرثقیل تک پرتو الکتریکی است. این نه تنها حرکت کل جرثقیل را حمل و هدایت می کند، بلکه ایمنی و قابلیت اطمینان جرثقیل را در حین استفاده تضمین می کند.



















مکانیزم حرکت جرثقیل

1. مکانیسم حرکت جرثقیل یک جرثقیل تک پرتو الکتریکی بخش مهمی از جرثقیل است که وظیفه حرکت افقی جرثقیل را در طول مسیر در سراسر منطقه عملیاتی دارد. طراحی و عملکرد این مکانیزم به طور مستقیم بر راندمان عملیاتی، پایداری و ایمنی جرثقیل تأثیر می گذارد.

2. مکانیسم حرکت جرثقیل جرثقیل تک پرتو الکتریکی معمولاً از یک موتور الکتریکی و یک کاهنده تشکیل شده است. موتور قدرت را فراهم می کند، سرعت را کاهش می دهد و گشتاور را از طریق کاهنده افزایش می دهد و چرخ دستی را به حرکت در مسیر هدایت می کند.

3. طراحی و عملکرد مکانیزم حرکت جرثقیل جرثقیل تک پرتو برقی تأثیر مستقیمی بر پایداری، توانایی کنترل و ایمنی جرثقیل دارد. بنابراین، انتخاب صحیح و نگهداری این قطعات کلید تضمین عملکرد ایمن و کارآمد جرثقیل تک پرتو برقی است.









مکانیزم سفر با چرخ دستی

1. مکانیسم حرکت ترولی جرثقیل تک پرتو برقی به بخشی از جرثقیل اشاره دارد که برای حرکت دادن قلاب یا سایر تجهیزات بالابر به صورت افقی استفاده می شود، که معمولاً در امتداد پرتو اصلی به سمت بالا و پایین حرکت می کند. مکانیزم حرکت چرخ دستی بخش مهمی از جرثقیل است و وظیفه حرکت جانبی جسم بالابرنده را بر عهده دارد.

2. مکانیسم حرکت چرخ دستی جرثقیل تک پرتو برقی معمولاً مجهز به یک موتور الکتریکی است تا نیروی محرکه را برای حرکت چرخ دستی در امتداد مسیر پرتو اصلی فراهم کند. واگن برقی در مسیر پرتو اصلی حرکت می کند. مسیر معمولاً یک ریل راهنما فولادی است که به تیر اصلی جوش داده شده یا پیچ شده است. عملکرد چرخ دستی معمولاً توسط یک کنسول یا کنترل از راه دور کنترل می شود. اپراتور می تواند سرعت رو به جلو، عقب و دویدن چرخ دستی را برای دستیابی به حرکت دقیق جسم بلند شده کنترل کند.

3. طراحی و نگهداری مکانیزم حرکت واگن برقی جرثقیل تک پرتو برقی برای عملکرد کلی و ایمنی جرثقیل تک پرتو الکتریکی بسیار مهم است. بازرسی و نگهداری منظم برای اطمینان از عملکرد طبیعی اجزای مختلف آن می تواند به طور موثر عمر تجهیزات را افزایش داده و کارایی کار را بهبود بخشد.

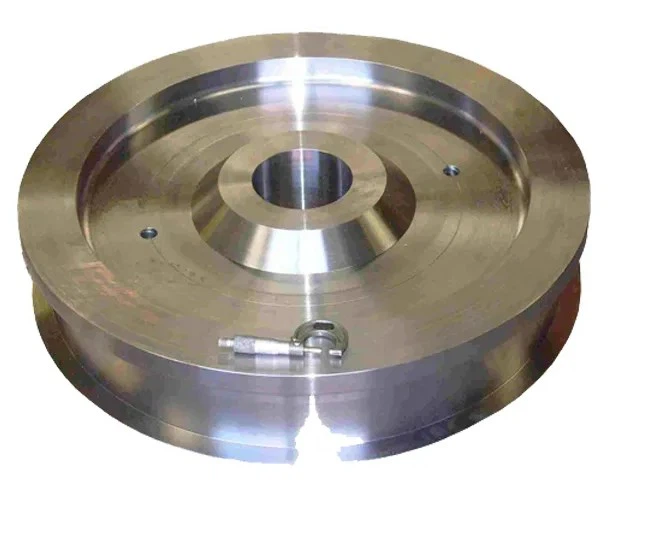

6. چرخ جرثقیل

1. چرخ های یک جرثقیل تک پرتو برقی بخش مهمی از کل جرثقیل است که وظیفه تحمل وزن جرثقیل و چرخ دستی را بر عهده دارد و به آرامی در طول مسیر حرکت می کند. طراحی، جنس و کیفیت نصب چرخ ها تاثیر مستقیمی بر ایمنی و کارایی جرثقیل دارد.

2. چرخ های جرثقیل تک تیر برقی معمولاً از فولاد با مقاومت بالا ساخته می شوند تا وزن جرثقیل و بار آن را تحمل کنند. چرخ‌های فولادی مقاومت و استحکام خوبی در برابر سایش دارند و برای استفاده در محیط‌های با بارهای سنگین و عملیات مکرر مناسب هستند. در برخی کاربردهای خاص، ممکن است از فولاد آلیاژی برای چرخ‌ها برای افزایش مقاومت در برابر سایش و افزایش عمر مفید استفاده شود.

3. چرخ های جرثقیل تک پرتو برقی معمولا دارای رینگ هایی برای ثابت نگه داشتن چرخ ها در مسیر و جلوگیری از خروج از ریل هستند. ارتفاع و شکل رینگ ها با توجه به نوع مسیر طراحی شده است تا از عملکرد روان جرثقیل اطمینان حاصل شود. قطر چرخ معمولاً با توجه به اندازه و ظرفیت بار جرثقیل طراحی می شود. چرخ های بزرگتر می توانند بار را پراکنده کرده و سایش را در مسیر کاهش دهند.

4. طراحی و نگهداری چرخ های یک جرثقیل تک پرتو الکتریکی برای اطمینان از عملکرد طولانی مدت و پایدار تجهیزات ضروری است. انتخاب مواد و طراحی مناسب چرخ و بازرسی و نگهداری منظم می تواند به طور موثر عمر چرخ ها و جرثقیل را افزایش دهد.



قلاب جرثقیل

1. قلاب جرثقیل تک تیر برقی یکی از اجزای کلیدی جرثقیل برای گرفتن و بلند کردن بار است. طراحی، ساخت و نگهداری قلاب برای ایمنی و کارایی عملیات بلند کردن ضروری است.

2. قلاب جرثقیل تک تیر برقی معمولاً از فولاد آلیاژی با استحکام بالا با مقاومت کششی و مقاومت در برابر سایش عالی ساخته می شود. این ماده قادر است بارهای سنگین را تحمل کند و پس از استفاده طولانی مدت استحکام و شکل خود را حفظ کند. قلاب معمولاً از طریق فرآیند آهنگری ساخته می شود که می تواند چگالی و استحکام مواد را بهبود بخشد، عیوب داخلی را کاهش دهد و ظرفیت باربری و ایمنی قلاب را بهبود بخشد.

3. قلاب جرثقیل تک تیر برقی را می توان به دو نوع تک قلاب و قلاب دوتایی تقسیم کرد. قلاب تک ساختار ساده ای دارد و برای بارهای سبک تر مناسب است. قلاب دوبل معمولاً برای عملیات بلند کردن بزرگ که نیاز به بارهای متعادل دارد و می تواند تنش را به طور یکنواخت تر پخش کند استفاده می شود.

4. اگرچه قلاب جرثقیل تک پرتو برقی ساختار ساده ای دارد، طراحی و ساخت آن نیازمند استانداردهای سختگیرانه ای است تا از ایمنی و قابلیت اطمینان در شرایط کاری مختلف اطمینان حاصل شود. از طریق استفاده و نگهداری مناسب، عمر مفید قلاب را می توان تا حد زیادی افزایش داد و ایمنی عملیات بلند کردن را تضمین کرد.





موتور

1. موتور جرثقیل تک تیر برقی یکی از وسایل کلیدی محرک آن است که وظیفه تامین نیروی مورد نیاز برای عملکرد جرثقیل را بر عهده دارد. عملکرد موتور مستقیماً بر راندمان عملیاتی و ایمنی جرثقیل تأثیر می گذارد.

2. جرثقیل های تک تیر برقی دارای موتورهای AC (AC Motor) هستند: در بسیاری از جرثقیل های تک تیر برقی، نوع موتور رایج مورد استفاده موتورهای AC هستند. آنها به طور کلی دارای راندمان بالاتر، نیازهای تعمیر و نگهداری کمتر و عمر طولانی تر هستند. و موتورهای DC (موتور DC): موتورهای DC در برخی کاربردهای خاص مورد استفاده قرار می گیرند و گشتاور راه اندازی بالاتر و عملکرد تنظیم سرعت بهتری ارائه می دهند، اما ممکن است نیاز به تعمیر و نگهداری بیشتری داشته باشند.

3. بسیاری از جرثقیل های تک تیر برق مدرن از درایوهای فرکانس متغیر (VFD) برای تنظیم سرعت و جهت حرکت موتور استفاده می کنند. درایو فرکانس متغیر می تواند به شروع و توقف صاف دست یابد، کنترل سرعت بهتر و اثرات صرفه جویی در انرژی را ارائه دهد. استارت و توقف موتور معمولاً توسط یک کلید روی صفحه کنترل یا یک کنترل از راه دور کنترل می شود و اپراتور می تواند وضعیت کار جرثقیل را در صورت نیاز تنظیم کند.

4. موتور جرثقیل تک تیر برقی نقش حیاتی در عملکرد کلی جرثقیل ایفا می کند. انتخاب موتور مناسب و اطمینان از نصب و نگهداری مناسب آن می تواند به طور موثر عملکرد و قابلیت اطمینان جرثقیل را بهبود بخشد و عملکرد ایمن و کارآمد را تضمین کند.

.



سیستم دزدگیر نور و صدا& سوئیچ محدود

سیستم هشدار صدا و نور و کلید محدود جرثقیل تک پرتو برقی از وسایل ایمنی مهمی هستند که برای بهبود ایمنی عملیاتی جرثقیل و جلوگیری از حوادث و خرابی ها استفاده می شوند.

سیستم دزدگیر نور و صدا

1. عملکرد

عملکرد هشدار: سیستم هشدار صدا و نور برای انتشار سیگنال های صوتی و نوری در حین کار جرثقیل استفاده می شود تا به اپراتور و پرسنل اطراف هشدار دهد که به ایمنی توجه کنند. آلارم های رایج عبارتند از هشدار اضافه بار، هشدار محدود و هشدار خطا.

به اپراتور یادآوری کنید: هنگامی که جرثقیل غیرعادی یا نزدیک به موقعیت حد مجاز است، سیستم هشدار صدا و نور می تواند به اپراتور یادآوری کند که اقدامات لازم را برای جلوگیری از حوادث انجام دهد.

2. ترکیب

آلارم صوتی: معمولاً یک زنگ یا بوق، با ایجاد صدا به اپراتور هشدار می دهد. شدت و فرکانس صدا را می توان بر اساس نیاز تنظیم کرد.

هشدار نور: معمولاً یک چراغ LED چشمک زن یا چراغ هشدار دهنده است که برای جلب توجه بصری استفاده می شود. هشدار نور می تواند به طور همزمان با زنگ صوتی کار کند تا جلوه هشدار را افزایش دهد.

3. کاربرد

هشدار اضافه بار: هنگامی که بار جرثقیل از حد ایمنی تعیین شده فراتر رود، سیستم هشدار صدا و نور فعال می شود تا به اپراتور یادآوری شود که بار را کاهش دهد.

هشدار حد: هنگامی که قلاب، چرخ دستی یا چرخ دستی جرثقیل به موقعیت حد مجاز سفر نزدیک می شود، سیستم هشدار صوتی و نور برای جلوگیری از آسیب یا برخورد تجهیزات هشداری صادر می کند.

هشدار خطا: هنگامی که سیستم نقصی را در اجزای کلیدی مانند موتورها و ترمزها تشخیص می دهد، سیستم هشدار صدا و نور زنگ هشداری را برای یادآوری به پرسنل تعمیر و نگهداری برای بررسی و تعمیر به موقع صادر می کند.

سوئیچ محدود

1. عملکرد

محدود کردن دامنه حرکت: سوئیچ محدود برای محدود کردن دامنه حرکت جرثقیل برای جلوگیری از تجاوز قلاب، چرخ دستی یا چرخ دستی از محدوده ایمنی تنظیم شده، جلوگیری از برخورد و آسیب تجهیزات استفاده می شود.

حفاظت از تجهیزات: با تشخیص موقعیت قطعات متحرک، سوئیچ محدود می تواند به طور خودکار منبع تغذیه را قطع کند یا سیستم هشدار را فعال کند تا تجهیزات را از آسیب ناشی از حرکت بیش از حد محافظت کند.

2. تایپ کنید

سوئیچ حد مکانیکی: تشخیص موقعیت از طریق تماس فیزیکی حاصل می شود. به عنوان مثال، هنگامی که قلاب یا چرخ دستی با بازوی سوئیچ سوئیچ محدود برخورد می کند، سوئیچ کار می کند و سیگنالی را ارسال می کند.

سوئیچ محدود فوتوالکتریک: از سنسورهای فوتوالکتریک برای تشخیص موقعیت بدون تماس فیزیکی استفاده کنید. کلیدهای محدود فوتوالکتریک موقعیت را با انتشار و دریافت پرتوهای نور تعیین می کنند که برای کاربردهایی که نیاز به دقت بالایی دارند مناسب است.

سوئیچ محدود مغناطیسی: از سنسورهای مغناطیسی برای تشخیص موقعیت قطعات متحرک استفاده می کند و با سنجش تغییر میدان مغناطیسی موقعیت را با قابلیت اطمینان و دوام بالا تعیین می کند.

3. محل نصب

سوئیچ محدود قلاب: برای محدود کردن برد بلند کردن قلاب بر روی مکانیزم بالابر نصب شده است.

کلید محدودیت ترولی: برای محدود کردن محدوده حرکت جانبی چرخ دستی بر روی پرتو اصلی نصب می شود.

سوئیچ محدود خودرو: برای محدود کردن محدوده حرکت افقی چرخ دستی در مسیر ترالی نصب می شود.

4. کاربرد

محدودیت سفر: هنگامی که قلاب، چرخ دستی یا چرخ دستی به موقعیت حد می رسد، سوئیچ محدود سیگنالی را برای جلوگیری از حرکت بیشتر ارسال می کند.

حفاظت ایمنی: سوئیچ محدود می تواند با سیستم هشدار صدا و نور کار کند و زنگ هشدار با رسیدن به موقعیت محدود فعال می شود تا به اپراتور یادآوری شود که اقدامات لازم را انجام دهد.

سیستم هشدار صدا و نور و سوئیچ محدود وسایل مهمی برای اطمینان از عملکرد ایمن جرثقیل تک پرتو برقی هستند. از طریق کاربرد و نگهداری موثر، ایمنی و کارایی کار تجهیزات را می توان تا حد زیادی بهبود بخشید.

دستگاه های ایمنی

1. تجهیزات ایمنی جرثقیل تک پرتو الکتریکی بخش مهمی از تضمین عملکرد ایمن جرثقیل در حین کار است. این دستگاه ها می توانند از حوادث جلوگیری کنند، خطرات را کاهش دهند و از اپراتورها و تجهیزات محافظت کنند.

دستگاه توقف اضطراری

عملکرد: در مواقع اضطراری به سرعت جریان برق را قطع کنید و بلافاصله تمام حرکات جرثقیل را متوقف کنید.

محل نصب: معمولاً در موقعیت کلیدی پانل عملیات و جرثقیل تنظیم می شود تا اپراتور بتواند در مواقع اضطراری آن را به سرعت فشار دهد.

دستگاه حفاظت الکتریکی

عملکرد: جلوگیری از حوادث ناشی از خطاهای الکتریکی، از جمله حفاظت از اضافه بار، حفاظت از اتصال کوتاه و حفاظت از نشت و غیره.

قطعات: از جمله کلیدهای مدار، فیوزها و کلیدهای نشتی و غیره.

سیستم ترمز

عملکرد: از پایداری بار هنگام توقف کار جرثقیل اطمینان حاصل کنید و از لغزش بار به پایین جلوگیری کنید.

نوع: شامل ترمزهای الکترومغناطیسی و ترمزهای مکانیکی.

تعمیر و نگهداری: برای اطمینان از اثر ترمز، سایش سیستم ترمز را به طور منظم بررسی کنید.

دستگاه ضد برخورد

عملکرد: از برخورد جرثقیل با تاسیسات یا اشیاء اطراف در حین کار جلوگیری کنید.

نوع: شامل حسگرهای برخورد و دستگاه های بافر.

دستگاه قفل ایمنی

عملکرد: برای جلوگیری از عملیات تصادفی در زمانی که جرثقیل در حال کار نیست، اجزای کلیدی خاصی را قفل کنید.

اجزاء: از جمله دستگاه های قفل قلاب و دستگاه های قفل مکانیسم بالابر و غیره.

کمربند ایمنی و نرده محافظ

عملکرد: حفاظت از ایمنی اپراتورها در طول عملیات در ارتفاع بالا و جلوگیری از تصادفات سقوط.

محل نصب: بر روی سکوی عملیاتی و منطقه نگهداری جرثقیل تنظیم می شود.

آموزش اپراتور

عملکرد: اطمینان حاصل کنید که اپراتورها روشهای عملیاتی ایمن را درک کرده و از تجهیزات به درستی استفاده و نگهداری می کنند.

محتوا: شامل عملیات تجهیزات، رسیدگی اضطراری و اقدامات احتیاطی ایمنی و غیره است.

سیستم مانیتورینگ

عملکرد: نظارت بر زمان واقعی وضعیت عملکرد و شرایط محیطی جرثقیل، ارائه ثبت داده ها و تشخیص خطا.

اجزاء: شامل دوربین ها، حسگرها و دستگاه های ضبط داده می شود.

2. از طریق استفاده مؤثر و نگهداری از این وسایل ایمنی، ایمنی جرثقیل های تک پرتو الکتریکی را می توان به طور قابل توجهی بهبود بخشید، اپراتورها و تجهیزات را می توان محافظت کرد و خطر حوادث را کاهش داد.

حالت کنترل

1. حالت کنترل جرثقیل تک پرتو برقی حالت عملکرد و دقت کنترل جرثقیل را تعیین می کند. حالت های مختلف کنترل می توانند نیازهای عملیات و محیط های کاری متفاوت را برآورده کنند.

2. موارد زیر حالت های رایج کنترل جرثقیل تک پرتو برقی و ویژگی های آنها هستند:

کنترل دستی

حالت عملیات: به طور مستقیم عملکردهای مختلف جرثقیل از جمله بلند کردن، دویدن و راه رفتن را از طریق دستگاه های عملیاتی دستی مانند دستگیره ها، دکمه ها یا سوئیچ ها کنترل کنید.

مزایا:

عملکرد ساده، مناسب برای مواردی که اتوماسیون بالا مورد نیاز نیست.

کنترل دقیق عملیات آسان است.

معایب:

اپراتور باید در کنار تجهیزات کار کند که ممکن است برای عملیات بزرگ یا در ارتفاع بالا مناسب نباشد.

کنترل دستی ممکن است باعث خستگی اپراتور شده و راندمان کار را تحت تاثیر قرار دهد.

کنترل از راه دور

حالت عملیات: از یک کنترل از راه دور بی سیم برای کنترل عملکردهای مختلف جرثقیل استفاده کنید. کنترل از راه دور معمولاً به چندین دکمه و راکر مجهز است که می تواند کنترل بلند کردن، دویدن، چرخ دستی ها و چرخ دستی ها را درک کند.

مزایا:

اپراتور می تواند آزادانه در اطراف جرثقیل حرکت کند تا انعطاف پذیری کار را بهبود بخشد.

برای مواردی که نیاز به انجام عملیات در مسافت طولانی یا در ارتفاعات بالا است، قابل استفاده است.

معایب:

پایداری باتری و سیگنال دستگاه کنترل از راه دور باید مرتباً بررسی و نگهداری شود.

در محیط های پیچیده، سیگنال کنترل از راه دور ممکن است با اختلال مواجه شود.

کنترل الکتریکی

حالت کار: جرثقیل از طریق یک تابلوی کنترل الکتریکی که مجهز به دکمه های مختلف، کلیدها و چراغ های نشانگر برای کنترل عملکردهای مختلف جرثقیل است، کار می کند.

مزایا:

کنترل دقیق، مناسب برای مواردی که نیاز به عملیات ظریف دارند.

عملکردهای مختلف حفاظت ایمنی و زنگ هشدار را می توان یکپارچه کرد.

معایب:

اپراتور باید در نزدیکی تجهیزات کار کند که دامنه فعالیت ها را محدود می کند.

کنترل خودکار

حالت کار: جرثقیل مجهز به سیستم کنترل خودکار است که به طور خودکار وظایف عملیاتی را از طریق برنامه ها و سنسورهای از پیش تعیین شده انجام می دهد. سیستم کنترل خودکار می تواند شامل PLC (کنترل کننده منطقی قابل برنامه ریزی) یا DCS (سیستم کنترل توزیع شده) باشد.

مزایا:

سطح اتوماسیون عملیات را بهبود می بخشد و دخالت انسان را کاهش می دهد.

این می تواند به عملیات های مکرر با دقت بالا دست یابد و برای خطوط تولید و انبارهای خودکار مناسب است.

معایب:

به تنظیمات برنامه پیچیده و اشکال زدایی سیستم نیاز دارد.

مداخله انسانی ممکن است برای رسیدگی به شرایط اضطراری مورد نیاز باشد.

کنترل هیبریدی

حالت عملیات: عملکردهای دستی، کنترل از راه دور و کنترل خودکار را ترکیب می کند و با توجه به نیازهای عملیاتی خاص انتخاب می شود. می توان آن را از طریق کنترل پنل، کنترل از راه دور یا برنامه خودکار کار کرد.

مزایا:

انواع حالت های عملیاتی را برای انطباق با محیط های کاری مختلف و نیازهای عملیاتی فراهم می کند.

انعطاف پذیری و کارایی عملیاتی را بهبود می بخشد.

معایب:

نگهداری دستگاه ها و سیستم های کنترلی متعدد ضروری است که این امر پیچیدگی را افزایش می دهد.

3. هر حالت کنترل سناریوهای قابل اجرا و مزایا و معایب خود را دارد. انتخاب یک حالت کنترلی مناسب می تواند کارایی و ایمنی جرثقیل تک پرتو برقی را بهبود بخشد و نیازهای محیط های کاری و وظایف مختلف را برآورده کند.



طرح







1. راندمان بالا

ظرفیت بالابری قوی: جرثقیل های تک پرتو برقی می توانند اجسام سنگین را به طور موثر بلند و جابجا کنند و برای محیط های کاری مختلف که نیاز به بلند کردن دارند مناسب هستند.

راندمان کاری بالا: سیستم محرک الکتریکی به جرثقیل اجازه می دهد تا به سرعت شروع به کار کند، متوقف شود و سرعت را تنظیم کند که باعث بهبود راندمان کار می شود.

2. عملیات آسان

کنترل آسان: جرثقیل های تک پرتو الکتریکی مدرن مجهز به پنل های کنترل بصری، کنترل از راه دور یا سیستم های هوشمند هستند که به راحتی کار می کنند و زمان آموزش اپراتورها را کاهش می دهند.

درجه بالایی از اتوماسیون: بسیاری از جرثقیل های تک پرتو الکتریکی دارای عملکردهای کنترل خودکار هستند که می تواند به بلند کردن، عملیات و توقف خودکار دست یابد و نیاز به عملیات دستی را کاهش دهد.

3. هزینه نگهداری کم

سیستم الکتریکی پایدار: در مقایسه با سیستم‌های محرک موتور احتراق داخلی سنتی، سیستم‌های الکتریکی به طور کلی پایدارتر هستند و هزینه‌های نگهداری کمتری دارند.

کاهش خرابی ها: جرثقیل های تک پرتو الکتریکی دارای قطعات مکانیکی کمتر، نرخ خرابی نسبتاً پایین و نگهداری و سرویس آسان تر هستند.

4. حفاظت از محیط زیست

بدون آلایندگی: جرثقیل های تک پرتو الکتریکی از محرک الکتریکی استفاده می کنند، گاز خروجی و صدا تولید نمی کنند و الزامات حفاظت از محیط زیست را برآورده می کنند.

استفاده از انرژی: سیستم الکتریکی دارای راندمان انرژی بالایی است، می تواند به طور موثر از برق استفاده کند و اتلاف انرژی را کاهش دهد.

5. عملیات ایمن

دستگاه های ایمنی پیشرفته: مجهز به انواع وسایل ایمنی مانند دستگاه حفاظت اضافه بار، سوئیچ محدود، سیستم هشدار صدا و نور برای اطمینان از ایمنی در حین کار.

کنترل دقیق: سیستم کنترل الکتریکی می تواند کنترل حرکت دقیق را فراهم کند و ثبات و ایمنی عملیات را بهبود بخشد.

6. ساختار فشرده

اشغال فضای کوچک: جرثقیل تک پرتو برقی ساختار فشرده ای دارد و می تواند در فضای کوچکتر مناسب برای محیط های کاری محدود کار کند.

سازگاری قوی: مناسب برای سناریوهای کاربردی مختلف مانند ساختمان های کارخانه، راهروها و فضاهای باریک.





1. صنعت تولید

خط تولید: در خط تولید از جرثقیل های تک پرتو برقی برای بلند کردن و جابجایی قطعات کار تولیدی، محصولات نیمه تمام و مواد اولیه برای بهبود راندمان تولید استفاده می شود.

کارگاه مونتاژ: برای بلند کردن و جابجایی قطعات و تجهیزات مکانیکی مختلف برای تسهیل کار مونتاژ و نگهداری استفاده می شود.

2. انبارداری و تدارکات

عملیات انبار: در انبار از جرثقیل های تک پرتو برقی برای حمل و نقل، چیدن و دسته بندی کالاها برای بهبود کارایی انبارداری استفاده می شود.

مرکز لجستیک: در مرکز لجستیک، جرثقیل های تک پرتو برقی به رسیدگی به بارگیری و تخلیه و توزیع کالاهای مختلف برای بهبود کارایی عملیات لجستیک کمک می کنند.

3. محل ساخت و ساز

جابجایی مصالح ساختمانی: برای بلند کردن و جابجایی مصالح ساختمانی مانند میله های فولادی، قطعات بتنی پیش ساخته و آجر برای بهبود کارایی ساخت و ساز استفاده می شود.

نصب تجهیزات: کمک به بلند کردن و نصب تجهیزات ساختمانی بزرگ و قطعات ساختاری.

4. صنعت متالورژی

کارخانه فولاد: در کارخانه فولاد، جرثقیل های تک تیر برقی برای جابجایی شمش های فولادی، بارهای کوره و سایر اجسام سنگین، سازگار با دمای بالا و محیط های کاری با شدت بالا استفاده می شود.

کارگاه ریخته گری: برای بلند کردن و جابجایی قالب ها و ریخته گری ها استفاده می شود.

5. صنعت انرژی

تعمیر و نگهداری تجهیزات برق: در تاسیسات برق برای جابجایی و نصب تجهیزات بزرگ مانند مجموعه ژنراتورها، موتورها و ترانسفورماتورها استفاده می شود.

صنعت نفت و گاز: در فرآیند استخراج و فرآوری نفت و گاز از جرثقیل های تک پرتو برقی برای بلند کردن و نگهداری تجهیزات استفاده می شود.

6. صنعت کشتی سازی

مونتاژ بدنه: در کارخانه های کشتی سازی، جرثقیل های تک پرتو الکتریکی برای بلند کردن و مونتاژ اجزای بدنه به منظور بهبود راندمان تولید استفاده می شود.

نصب تجهیزات: برای نصب تجهیزات و سیستم های مختلف بر روی کشتی ها استفاده می شود.





1. مرحله طراحی

تجزیه و تحلیل نیاز: عملکرد و مشخصات جرثقیل شامل ظرفیت بار، محدوده کاری و روش کنترل را بر اساس نیاز مشتری و سناریوهای کاربردی طراحی کنید.

طراحی اولیه: مهندسین بر اساس نیازها، از جمله طرح ساختاری جرثقیل، اندازه اجزای اصلی و انتخاب مواد، طراحی اولیه را انجام می دهند.

طراحی دقیق: شامل نقشه های مهندسی دقیق و مشخصات فنی، طراحی شامل مکانیسم بالابر، مکانیسم حرکت چرخ دستی، مکانیزم حرکت چرخ دستی، موتور و سیستم کنترل و غیره است.

بررسی طراحی: برای اطمینان از اینکه طرح با مشخصات ایمنی و الزامات عملکرد مطابقت دارد، بازبینی طراحی را انجام دهید.

2. تهیه مواد

انتخاب مواد: فولاد با کیفیت بالا، موتورها، ترمزها، سیستم های انتقال و سایر اجزا را انتخاب کنید. مواد متداول مورد استفاده عبارتند از فولاد ساختاری، فولاد آلیاژی و فولاد با مقاومت بالا.

انتخاب تامین کننده: تامین کنندگان قابل اعتماد را برای تهیه مواد انتخاب کنید تا از کیفیت مواد و ثبات تامین اطمینان حاصل کنید.

بازرسی پذیرش: مواد خریداری شده را برای اطمینان از مطابقت با استانداردهای فنی و الزامات کیفی بپذیرید.

3. پردازش و ساخت

پردازش قطعات سازه ای: شامل برش، جوش و مونتاژ تیرها، قاب های نگهدارنده و سایر قطعات ساختاری. این فرآیندها مستلزم استفاده از ماشین آلات CNC، تجهیزات جوشکاری و غیره است.

ساخت قطعات مکانیکی: تولید اجزای مکانیکی مختلف مکانیزم بالابر، مکانیزم حرکت چرخ دستی و مکانیزم در حال حرکت خودروهای کوچک، از جمله چرخ دنده، یاتاقان و غلتک.

مونتاژ قطعات الکتریکی: نصب موتورها، تابلوهای کنترل، سنسورها و سایر اجزای الکتریکی، از جمله سیم کشی کابل و اتصالات الکتریکی.

مونتاژ عمومی: مونتاژ عمومی اجزای مختلف تولیدی، از جمله مونتاژ تیرهای اصلی، اتومبیل های کوچک، اتومبیل های بزرگ، مکانیسم های بالابر و سیستم های کنترل.

4. تست و رفع اشکال

تست استاتیک: بررسی کنید که آیا ساختار و اتصال جرثقیل پایدار است یا خیر، و اطمینان حاصل کنید که تمام اجزا به درستی مطابق با الزامات طراحی نصب شده اند.

تست دینامیک: تست های بدون بار و بار را برای بررسی عملکرد بلند کردن، دویدن، راه رفتن و ترمز جرثقیل انجام دهید تا از عملکرد طبیعی آن اطمینان حاصل کنید.

تست ایمنی: تست اضافه بار، تست حد و تست ترمز را انجام دهید تا مطمئن شوید که دستگاه ایمنی و سیستم حفاظتی جرثقیل به طور موثر کار می کنند.

اشکال زدایی: تنظیماتی را بر اساس نتایج آزمایش انجام دهید تا عملکرد عملیاتی و دقت کنترل جرثقیل را بهینه کنید.

5. کنترل کیفیت

بازرسی کیفیت: انجام بازرسی کیفیت در هر مرحله تولید، از جمله بازرسی مواد، بازرسی پردازش، بازرسی مونتاژ و بازرسی آزمایشی برای اطمینان از اینکه محصول مطابق با استانداردهای کیفیت است.

ضبط و ردیابی: داده های کیفیت هر مرحله تولید را ثبت کنید، ردیابی کیفیت و تجزیه و تحلیل مشکل را انجام دهید تا از سازگاری و قابلیت اطمینان محصول اطمینان حاصل کنید.

6. بسته بندی و تحویل

بسته بندی: جرثقیل تک پرتو برقی را که تست را پشت سر گذاشته است بسته بندی کنید تا از تجهیزات در هنگام حمل و نقل در برابر آسیب محافظت شود. مواد بسته بندی معمولا شامل پدهای محافظ، جعبه های چوبی و فیلم های پلاستیکی است.

آماده سازی تحویل: حمل و نقل را ترتیب دهید تا اطمینان حاصل شود که تجهیزات به طور ایمن به محل تعیین شده مشتری تحویل داده می شود. در صورت نیاز خدمات نصب و راه اندازی را ارائه دهید.

7. خدمات پس از فروش

نصب و راه اندازی: ارائه خدمات نصب و راه اندازی در محل برای تجهیزات برای اطمینان از اینکه تجهیزات می توانند به طور عادی کار کنند.

آموزش: اپراتورها را آموزش دهید و اقدامات احتیاطی برای بهره برداری و نگهداری تجهیزات را توضیح دهید.

تعمیر و نگهداری و نگهداری: خدمات نگهداری و تعمیر و نگهداری منظم را برای اطمینان از عملکرد طولانی مدت و پایدار تجهیزات ارائه دهید.

رسیدگی به خطا: پشتیبانی پس از فروش را برای حل سریع مشکلاتی که در طول استفاده از تجهیزات ایجاد می شود، ارائه دهید.





این شرکت پلتفرم مدیریت هوشمند تجهیزات را نصب کرده و 310 مجموعه (مجموعه) ربات هندلینگ و جوشکاری را نصب کرده است. پس از اتمام طرح، بیش از 500 مجموعه (ست) وجود خواهد داشت و نرخ شبکه سازی تجهیزات به 95 درصد می رسد. 32 خط جوش به بهره برداری رسیده است، 50 خط برای نصب برنامه ریزی شده است و نرخ اتوماسیون کل خط تولید رسیده است.
