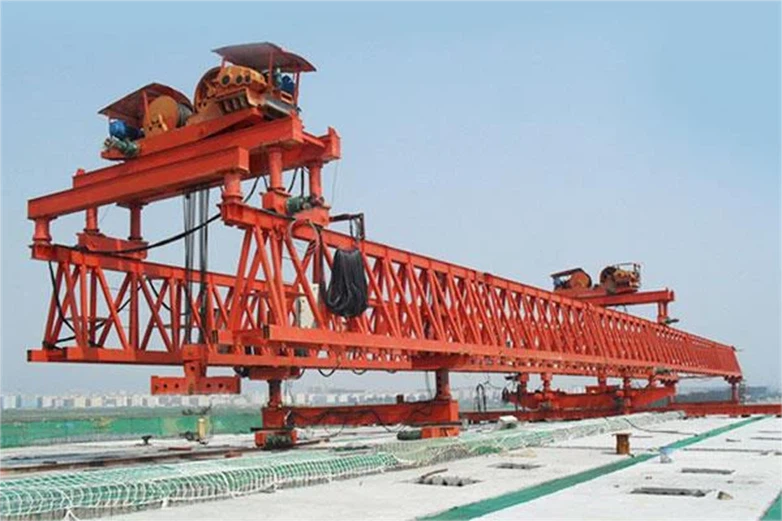

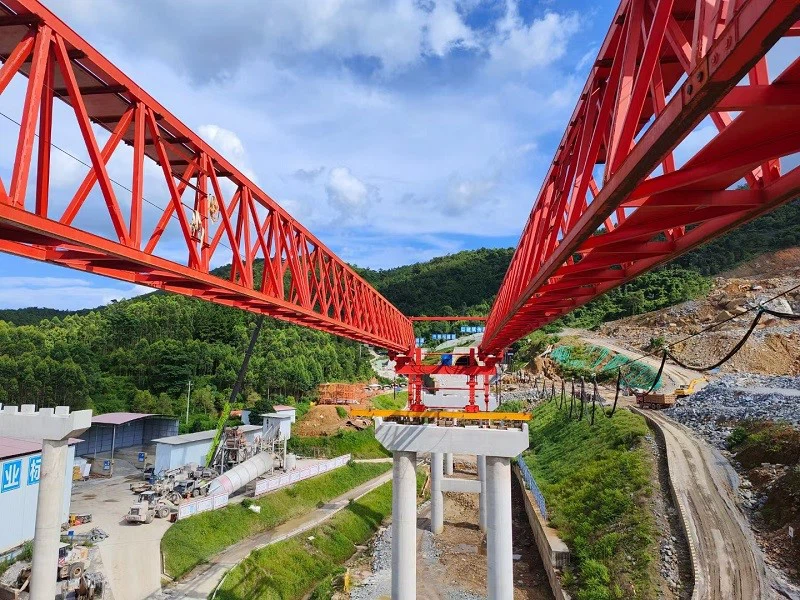

پرتاب تیر پل

پرتاب کننده تیر پل به گونه ای طراحی شده است که فرآیند ساخت و ساز را ایمن تر، سریع تر و کارآمدتر از روش های سنتی پل سازی کند. این برای حمل تیرهای با اندازه ها و وزن های مختلف طراحی شده است و طراحی مدولار آن امکان حمل و نقل و مونتاژ آسان در محل ساخت و ساز را فراهم می کند.



پرتابگر پرتو مجهز به یک سیستم هیدرولیک است که به بلند کردن و پایین آوردن تیرها در جای خود کمک می کند. همچنین مجهز به دستگاه خاصی است که امکان قرار دادن تیرهای پیوسته را فراهم می کند که به کاهش زمان لازم برای تکمیل فرآیند ساخت کمک می کند.



یکی از مزیت های اصلی پرتاب کننده تیر پل، توانایی آن در کار در فضاهای تنگ است. می تواند در طول پل حرکت کند، حتی اگر عرض آن محدود باشد. این بدان معناست که حتی پل های باریک را نیز می توان با استفاده از این تجهیزات ساخت.



یکی دیگر از مزایای پرتو پرتابگر توانایی آن در کار در شرایط نامساعد جوی است. این می تواند به طور ایمن و کارآمد در دماهای باران، گرما و سرد کار کند، که به پروژه های ساختمانی اجازه می دهد علیرغم هر گونه چالش آب و هوایی به موقع تکمیل شوند.



به طور کلی، پرتاب کننده تیر پل یک ابزار ارزشمند برای پروژه های پل سازی است. باعث صرفه جویی در زمان، افزایش ایمنی و بهبود کارایی فرآیند ساخت و ساز می شود. این یک سرمایه گذاری با ارزش برای هر کسی است که در ساخت پل ها مشارکت دارد و برای سال های آینده یکی از جنبه های اساسی پل سازی خواهد بود.





1. ظرفیت بالابری: 160 تن (بدون احتساب وزن پخش کننده)

2. وزن خود دستگاه پل نصب: 118 تن (حداکثر وزن یک قطعه: 7 تن)

3. مقاومت در برابر باد

وضعیت پیاده روی بدون بار: 8 سطح

حالت لنگر بی بار: 12 درجه

حالت بلند کردن با بار کامل: سطح 7

4. سرعت بلند کردن: بار کامل: 0~1.0/دقیقه

بدون بار: 0~1.5 متر در دقیقه

5. سرعت Luffing: 0~0.6 m/min (با بارگذاری luffing)

6. محدوده کاری: Rmin=7m Rmax=12m

7. حالت راه رفتن کل دستگاه: نوع راه رفتن (سیلندر روغن به سمت بالا هل داده می شود و در طول فرآیند راه رفتن باری وجود ندارد)

8. سرعت حرکت کل دستگاه: کل حرکت 15 متر است، از جمله جداسازی لنگر، معکوس کردن مسیر و موقعیت، کل فرآیند بیش از 2 ساعت طول نمی کشد.

9. قابلیت بالا رفتن بدون بار کل دستگاه: ± 3.5 درجه

10. ارتفاع بالابر: 65 متر زیر عرشه پل، 1 متر بالای پل

11. فاصله لنگر جلو و عقب: 18 متر (16 متر، 19.5 متر)

12. فاصله بین نقاط پشتیبانی چپ و راست در حین کار: خارج 10.5 متر، داخل 5.7 متر

فاصله بین نقاط پشتیبانی جلو و عقب: 16.85 متر

13. زاویه انحراف بالابر: جهت پل افقی 1.5 درجه، جهت پل طولی 3.5 درجه

14. عملکرد تسطیح اسپریدر: با عملکرد تسطیح عمودی و افقی

15. ظرفیت نصب شده کل دستگاه: 110Kw

16. Stability factor of the whole machine:  meets the requirements of GB3811-83 ( various working conditions∑M>0 )

17. ویژگی ها و مزیت های محصول: نصب تیر دو عرض و دو طرفه، راه رفتن گام به گام، وزنه متقابل، پایه های جلو و عقب مجهز به سیستم های هیدرولیک می باشد، گیره ها توسط 0 قابل تنظیم هستند. 8-1 متر، می توان تیر اصلی را تنظیم کرد، و 45-تیرهای شیبدار درجه را می توان نصب کرد و غیره.





پرتاب تیر پل یکی از مهم ترین ماشین های مورد استفاده در ساخت پل ها می باشد. برای پرتاب تیرهای پل، که تیرهای بزرگی هستند که وزن پل را از یک سر تا سر دیگر تحمل می کنند، استفاده می شود. این دستگاه از اجزای مختلفی تشکیل شده است که با همکاری یکدیگر وظیفه پرتاب تیرها را به صورت ایمن و کارآمد انجام می دهند. در این مقاله به بررسی اجزای مختلف پرتاب کننده تیر پل و اهمیت آنها می پردازیم.



اولاً، جزء اصلی پرتابگر تیرهای پل، خرپا پرتاب است. این یک چارچوب طولانی و محکم است که از تیرها در طول فرآیند پرتاب پشتیبانی می کند. خرپا پرتاب به گونه ای طراحی شده است که وزن تیرها را به طور یکنواخت توزیع کند و از هر گونه پیچ و تاب یا خمشی که می تواند به تیرها آسیب برساند جلوگیری می کند. این مؤلفه در حصول اطمینان از اینکه فرآیند پرتاب هموار و ایمن پیش می رود بسیار مهم است.



یکی دیگر از اجزای مهم پرتاب کننده تیر پل، سیستم هیدرولیک است. این سیستم وظیفه کنترل حرکت خرپا پرتاب و تیرها را بر عهده دارد. برای حرکت دادن خرپا به جلو و عقب و همچنین بالا و پایین از یک سری سیلندر و پمپ هیدرولیک استفاده می کند. سیستم هیدرولیک نقش حیاتی در قادر ساختن خرپا پرتاب به نرمی و دقیق حرکت می کند، که برای اطمینان از ایمنی تیرها و کارگران ضروری است.



سیستم الکتریکی نیز جزء جدایی ناپذیر پرتابگر تیر پل است. وظیفه کنترل تمام اجزای الکتریکی دستگاه از جمله موتورها، سنسورها و چراغ ها را بر عهده دارد. سیستم الکتریکی تضمین می کند که عملکرد دستگاه روان و کارآمد است و به جلوگیری از هر گونه حادثه ناشی از نقص های الکتریکی کمک می کند.



یکی دیگر از اجزای مهم پرتاب کننده تیر پل، وسایل ایمنی است. دستگاه های ایمنی برای جلوگیری از حوادث و محافظت از کارگرانی که دستگاه را کار می کنند نصب می شوند. این دستگاه ها شامل سنسورها، آلارم ها و دکمه های توقف اضطراری هستند که می توانند در مواقع اضطراری عملکرد دستگاه را متوقف کنند. دستگاه های ایمنی برای اطمینان از ایمن و کارآمد بودن کل پروژه ساخت و ساز بسیار مهم هستند.



در نتیجه، پرتاب کننده تیر پل یک ماشین بسیار مهم در ساخت پل ها است. اجزای آن، از جمله خرپا پرتاب، سیستم هیدرولیک، سیستم الکتریکی و دستگاه های ایمنی، با هم کار می کنند تا پرتاب ایمن و کارآمد تیرهای پل را تضمین کنند. توسعه و بهبود مستمر اجزای دستگاه تنها منجر به کارایی و ایمنی بیشتر در صنعت ساختمان خواهد شد.



طرح





به عنوان یک قطعه مهم از تجهیزات در صنعت ساخت و ساز، لانچر پل تیرانداز یک فناوری پیشرفته و کارآمد است که مزایای متعددی را ارائه می دهد. بیایید نگاهی دقیق تر به برخی از مزایای این دستگاه بیندازیم.



1. اولا، Bridge Girder Launcher فوق العاده کارآمد است.با فناوری پیشرفته خود، می تواند تیرهای بتنی پیش ساخته را به سرعت و با دقت راه اندازی و قرار دهد، که آن را به گزینه ای ایده آل برای ساخت و سازهای بزرگراه و پل راه آهن تبدیل می کند. علاوه بر این، سیستم بسیار خودکار آن تضمین می کند که تیرها با دقت قرار می گیرند و خطر خطا و تصادف را کاهش می دهد.



2. یکی دیگر از مزایای Bridge Girder Launcher تطبیق پذیری آن است.می‌توان آن را بدون توجه به طول دهانه، انواع تیرها یا شرایط محل با پروژه‌های مختلف ساخت پل تطبیق داد. این دستگاه می تواند به طور یکپارچه روی تیر پل حرکت کند و تیرها را در دهانه های مختلف راه اندازی کند، که آن را به ابزاری ضروری برای ساخت پل ها بر روی بزرگراه ها، رودخانه ها و دیگر زمین های چالش برانگیز تبدیل می کند.



3. لانچر پل تیرانداز نیز یک راه حل مقرون به صرفه برای ساخت پل است.با نصب تیرهای پیش ساخته، زمان ساخت نسبت به روش های درجا کاهش می یابد که این امر باعث کاهش هزینه کل پروژه می شود. توانایی این دستگاه برای رسیدگی به تیرهای بزرگ نیز نیاز به جرثقیل های گران قیمت و سایر تجهیزات بالابر را از بین می برد و هزینه های کلی را بیشتر کاهش می دهد.



4. در نهایت، لانچر Bridge Girder Launcher یک گزینه مطمئن تر برای کارگران ساختمانی است.زیرا نیاز به بلند کردن دستی و قرار دادن بارهای سنگین را از بین می برد. این به طور قابل توجهی خطر تصادفات و صدمات در محل ساخت و ساز را کاهش می دهد و کل فرآیند را برای همه افراد درگیر بسیار ایمن تر می کند.



5. در نتیجه،لانچر Bridge Girder مزایای زیادی ارائه می دهد و یک پیشرفت باورنکردنی در صنعت ساخت و ساز است. کارایی، تطبیق پذیری، مقرون به صرفه بودن و ایمنی آن، آن را به یکی از تجهیزات ضروری برای هر پروژه ساخت و ساز مربوط به پل سازی تبدیل کرده است.





1. پرتاب گیر پل یک ماشین انقلابی است که معمولاً در صنعت ساخت و ساز برای ساخت پل استفاده می شود. این ماشین باورنکردنی یک شگفتی مهندسی است که می تواند تیرهای بتنی سنگین را به راحتی بلند کرده و در موقعیت خود قرار دهد.

2. پرتاب تیر پل بسیار کارآمد است و می تواند زمان ساخت و ساز مورد نیاز برای یک پل را به میزان قابل توجهی کاهش دهد. همچنین ایمن است، زیرا کارگران را از بلند کردن و قرار دادن تیرهای سنگین به صورت دستی بی نیاز می کند.

3. این ماشین نمونه کاملی است که چگونه فناوری صنعت ساخت و ساز را متحول کرده است. با کمک Bridge Girder Launcher، پل‌ها را می‌توان سریع‌تر، با دقت و دقت بیشتر ساخت و در عین حال ایمنی کارگران را تضمین می‌کند.

4. کاربرد Bridge Girder Launcher فقط به ساخت پل ها محدود نمی شود. همچنین می توان از آن در مناطق دیگر مانند ساخت خطوط مترو، بزرگراه ها و حتی در ساخت سازه های صنعتی بزرگ استفاده کرد.

5. به طور کلی، لانچر Bridge Girder گواهی بر قدرت مهندسی و نوآوری است. کاربرد آن در صنعت ساخت‌وساز راه را برای روش‌های سریع‌تر و کارآمدتر برای ساخت زیرساخت‌های حیاتی هموار کرده است و این پیشرفت در سال‌های آینده بر جهان ما تأثیر مثبت خواهد گذاشت.





1. تولید لانچر پل تیراندازی شامل فرآیندی دقیق و پیچیده است که نیاز به دقت، تخصص و تعهد دارد. این یک گام مهم و قابل توجه در ساخت پل ها است و نقشی حیاتی در شکل دادن به زیرساخت های ما دارد.

2. فرآیند تولید با مرحله طراحی و مهندسی شروع می شود، جایی که مشخصات فنی تعیین می شود. این امر مستلزم برنامه ریزی و تجزیه و تحلیل دقیق با در نظر گرفتن عواملی مانند کاربرد مورد نظر، ابعاد، ظرفیت وزن و مکان است. مهندسان ماهر با هم کار می کنند تا طرحی دقیق از پرتاب کننده پل تیرک را ایجاد کنند، که به عنوان پایه ای برای تولید واقعی عمل می کند.



3. مرحله دوم فرآیند تولید شامل ساخت واقعی لانچر پل تیرچه است. این امر مستلزم استفاده از تجهیزات تخصصی و تخصص و همچنین رعایت پروتکل های ایمنی سختگیرانه برای تضمین فرآیند تولید ایمن و کارآمد است. تکنسین‌های ماهر با مواد کار می‌کنند تا بخش‌های تیر و اجزای پرتاب‌کننده را ایجاد کنند، که سپس برای ایجاد پرتاب‌کننده نهایی پل تیرچه‌ای مونتاژ می‌شوند.



4. پس از تکمیل پرتاب پل تیرک، تحت یک فرآیند کنترل کیفی دقیق قرار می گیرد تا اطمینان حاصل شود که تمام مشخصات فنی و استانداردهای ایمنی را برآورده می کند. این شامل آزمایش دوام، ظرفیت وزنی و دقت پرتابگر در تیرهای پرتاب است.



5. در طول کل فرآیند تولید، یک نگرش مثبت و فعال برای اطمینان از نتیجه موفقیت آمیز پروژه بسیار مهم است. هر مرحله مستلزم توجه دقیق به جزئیات و پشتکار و همچنین تعهد به برتری و نوآوری است.



6. در خاتمه، تولید پرتاب کننده تیر پل یکی از اجزای حیاتی فرآیند ساخت پل است. این نیاز به مهارت و تخصص یک تیم بسیار آموزش دیده دارد که با پشتکار و با نگرش مثبت کار می کنند تا نتیجه موفقیت آمیز را تضمین کنند. با حفظ تمرکز بر کیفیت، ایمنی و نوآوری، می‌توانیم به ساخت زیرساخت‌هایی ادامه دهیم که آینده ما را شکل می‌دهد.





این شرکت پلتفرم مدیریت هوشمند تجهیزات را نصب کرده و 310 مجموعه (مجموعه) ربات هندلینگ و جوشکاری را نصب کرده است. پس از اتمام طرح، بیش از 500 مجموعه (ست) وجود خواهد داشت و نرخ شبکه سازی تجهیزات به 95 درصد خواهد رسید. 32 خط جوش به بهره برداری رسیده است، 50 خط برای نصب برنامه ریزی شده است و میزان اتوماسیون کل خط تولید به 85 درصد رسیده است.
